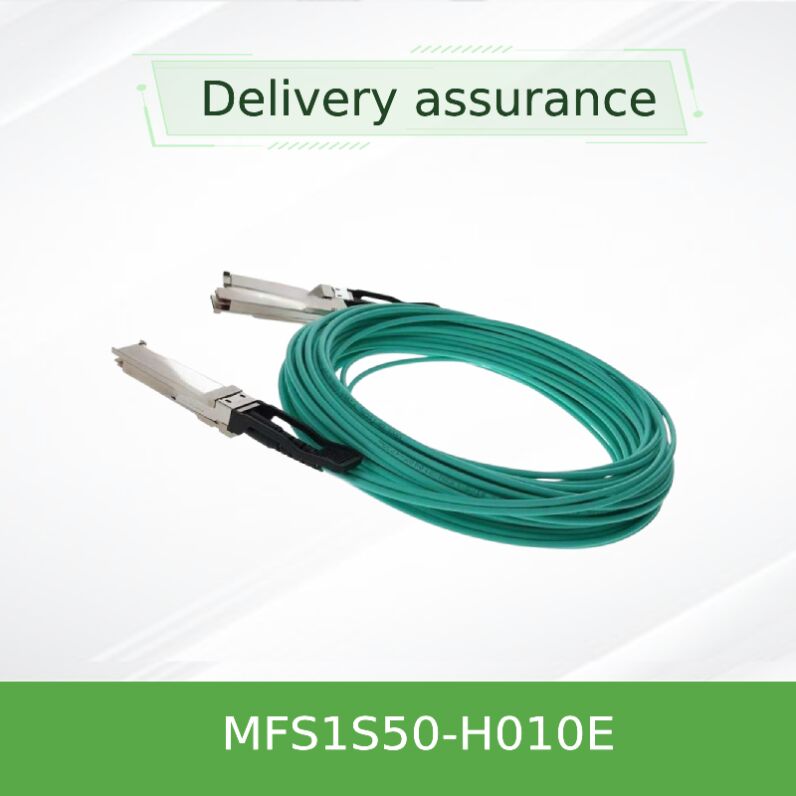

Câble séparateur AOC NVIDIA MFS1S50-H010E 200G vers 2x100G QSFP56 à faible latence

Le NVIDIA® MFS1S50-H010E est un câble optique active à haute performance (AOC) qui permet une connectivité de 200Gb/s à 2x100Gb/s dans les centres de données modernes.Conçu pour des environnements peu coûteux mais exigeants, cet AOC basé sur QSFP56 VCSEL fournit une interface transparente entre un port de commutation de 200 Gb/s et deux serveurs ou nœuds de calcul distincts de 100 Gb/s. Conforme aux normes SFF-8665 et SFF-8679,la série MFS1S50 offre une intégrité du signal robusteLa longueur de 10 mètres (H010E) est idéale pour les connexions de haut de gamme (ToR) vers les serveurs, simplifiant le câblage tout en maintenant une bande passante élevée.

Chaque câble splitter intègre EEPROM sur les deux extrémités du QSFP56 pour la surveillance en temps réel du produit et les rapports d'état, entièrement compatible avec les commutateurs NVIDIA InfiniBand et Ethernet.Avec des tests de production rigoureux et le design de qualité unique de NVIDIA, cette AOC garantit la fiabilité du plug-and-play et un cycle de vie prolongé dans les déploiements de clusters d'entreprise, de HPC et d'IA.

Le MFS1S50-H010E utilise des réseaux laser à émission de surface à cavité verticale (VCSEL) et des photodiodes PIN de haute sensibilité sur quatre paires de fibres multimodes.les quatre voies fonctionnent à 50 Gb/s PAM4 (53.125GBd) pour atteindre une bande passante globale de 200Gb/s; les extrémités de rupture gèrent chacune deux voies à 100Gb/s (50Gb/s PAM4 par voie).Cette conception optique active élimine la dégradation du signal de cuivre et étend la portée jusqu'à 50 mètres tout en maintenant des taux d'erreur de bits inférieurs à 1e-12.

Le câble dispose de signaux de contrôle conformes à la norme SFF-8636, y compris le module sélectionné, le mode basse consommation et la ligne d'interruption.La surveillance diagnostique numérique sur puce (DDM) fournit un aperçu en temps réel de l'état de la liaisonEn outre, l'émetteur-récepteur prend en charge la sélection de débit pour les débits de ligne flexibles: 10.3125G NRZ, 25.78125G NRZ et 26.5625G PAM4 pour adapter la rétrocompatibilité si nécessaire.

• La connectivité du serveur à deux serveurs est assurée par le "top-of-rack" (ToR) dans les tissus HDR 200GbE ou InfiniBand.
• Des grappes de calcul haute performance (HPC) nécessitant une faible latence et un câblage à haute densité.
• Infrastructure de formation AI/ML avec 200G uplinks vers les serveurs GPU (par exemple, les commutateurs NVIDIA Quantum ou Spectrum).
• Les architectures de base des centres de données où l'efficacité des ports et la gestion simplifiée des câbles sont essentielles.
• Aggrégation du noyau d'entreprise réduisant le nombre d'émetteurs-récepteurs tout en augmentant la bande passante par unité de rack.

Conçu pour les commutateurs NVIDIA Quantum InfiniBand (par exemple, la série QM8700, QM9700) et les commutateurs NVIDIA Spectrum Ethernet.Le MFS1S50-H010E est également interopérable avec tout port QSFP56 standard prenant en charge 200GbE ou InfiniBand HDR/NDR-compatible. L'EEPROM de l'AOC fournit une identification unique du produit, ce qui le rend entièrement géré par les plateformes de réseau NVIDIA.le câble est conforme à la norme QSFP56 MSA (SFF-8665) et l'interface électrique est conforme à la norme SFF-8679Confirmez toujours la configuration du port d'accueil pour le support de sortie.

Pour les longueurs personnalisées ou les exigences en vrac, veuillez contacter notre équipe commerciale.performances électriques et optiques identiques à celles de la série H0xxV standard.

• Assurance de l'authenticité du produit:100% de câbles NVIDIA authentiques, entièrement traçables et soutenus par la qualité du fabricant.
• Expertise technique:Nos ingénieurs assurent la validation de la compatibilité avant vente et le support après vente.
• La logistique mondiale:Expédition rapide dans le monde entier avec un emballage antistatique approprié et une protection ESD.
• Prix compétitifs et réductions de volume:Idéal pour les projets de construction de centres de données et de rénovation d'infrastructures.
• Options de garantie étendue:Garantie standard d'un an avec une couverture étendue disponible sur demande.

Hong Kong Starsurge Group fournit un service de bout en bout: conseil en spécifications techniques, assistance aux tests d'interopérabilité, et support RMA.Guide de l'installationChaque câble est inspecté visuellement avant expédition pour assurer des connecteurs optiques propres et un étiquetage approprié.Nous offrons des services de remplacement sur place dans certaines régionsContactez votre gestionnaire de compte pour les options SLA.

• Vérifiez que votre commutateur et vos ports NIC prennent en charge le mode de rupture (200G → 2x100G).
• Vérifiez la longueur de câble requise et les contraintes de rayon de flexion dans la disposition de votre rack.
• Assurez-vous que les deux systèmes hôtes aux extrémités 100G disposent de cages QSFP56 avec un flux d'air et un budget d'alimentation appropriés.
• Vérifiez si votre environnement exige des certifications réglementaires supplémentaires (par exemple, Chine RoHS).
• Envisager de commander des unités de rechange pour une symétrie de liaison identique dans les grappes à haute disponibilité.

• Sensitive aux décharges électrostatiques (ESD): utiliser des sangles de poignet mise à la terre et des postes de travail à l'abri des décharges électrostatiques pendant l'installation.
• Ne pas dépasser la tension d'alimentation maximale absolue (3,6 V) ou la tension d'entrée de données pour éviter des dommages irréversibles.
• Évitez de plier étroitement sous un rayon de 30 mm pour maintenir les performances optiques et prévenir la rupture des fibres.
• Insérez toujours doucement les modules QSFP dans les cages; l'insertion forcée peut endommager les connecteurs ou les serrures de cage.
• Fonctionner dans la plage de température de 0°C à 70°C; assurer un débit d'air adéquat dans les environnements à forte densité.
• En cas de dommages visibles à la chaussure ou à la veste du séparateur, remplacer le câble pour éviter les problèmes d'intégrité du signal.

• NVIDIA MFS1S00-HxxxVLe câble optique actif QSFP56 de 200G à 200G (point à point)
• NVIDIA MCP1650-HxxxE est une plateforme¢ 100GbE QSFP28 à 2x50GbE SFP56 séparateur AOC
• NVIDIA Quantum HDR QM8700 Commutateur¢ commutateur InfiniBand à 40 ports 200 Gb/s
• NVIDIA ConnectX-6 Dx carte d'adaptateurAdaptateur Ethernet/IB à double port QSFP56 de 100 Gb/s

• Note de l'application de la carte de mémoire LinkX (MLNX-15-5926)
• NVIDIA Guide de gestion des câbles et questions fréquemment posées (MLNX-15-3603)
• SFF-8636 Rév 2.9 ¢ Interface de gestion pour les modules QSFP
• Meilleures pratiques pour le déploiement de câbles de rupture 200G dans les centres de données
