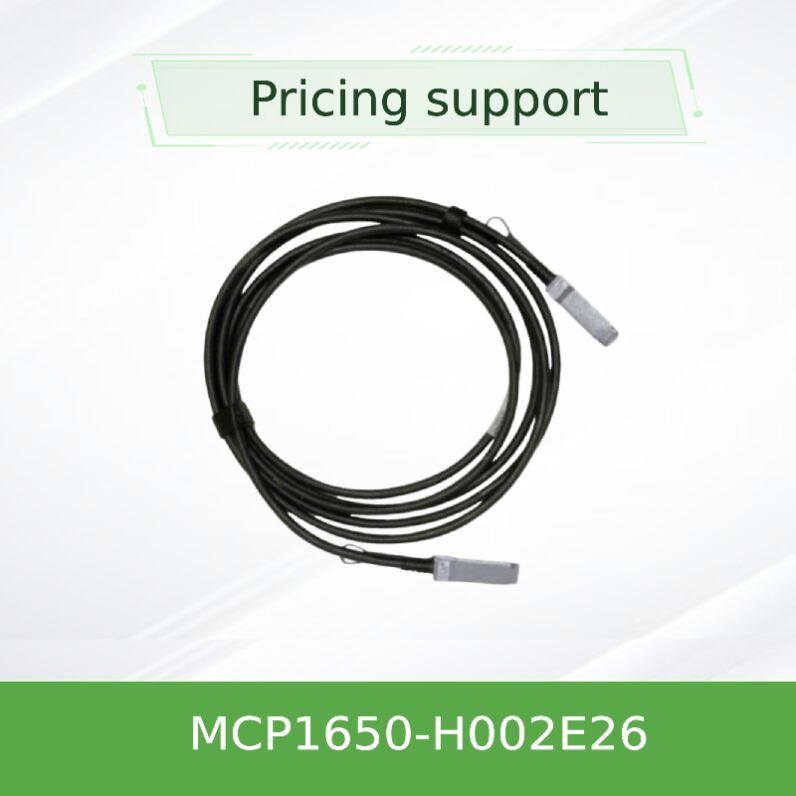

Le câble DAC passif QSFP56 HDR de 200 Gb/s est équipé d'un câble Mellanox MCP1650-H002E26 2m, 26AWG LSZH.

Le Mellanox MCP1650-H002E26 est un câble en cuivre passif haute performance conçu pour les applications InfiniBand HDR (High Data Rate) 200 Gb/s. Faisant partie de la série LinkX, ce câble à connexion directe QSFP56 intègre huit paires de cuivre à haute vitesse fonctionnant à une modulation PAM4 de 50 Gb/s par voie, offrant une bande passante agrégée de 200 Gb/s. L'ensemble comprend une EEPROM avec des données de configuration produit accessibles via l'interface de gestion SFF-8636 I²C. Avec une consommation d'énergie typique de 0,1 W et une conception passive, il réduit considérablement les coûts d'alimentation et de refroidissement des centres de données par rapport aux câbles optiques actifs ou aux modules émetteurs-récepteurs. Idéal pour les interconnexions à courte portée (jusqu'à 2 mètres), le câble prend en charge l'installation enfichable à chaud et est conforme aux normes rigoureuses IBTA InfiniBand HDR.

• Débit de données agrégé jusqu'à 200 Gb/s (4x 50 Gb/s PAM4)
• Entièrement conforme à la spécification IBTA InfiniBand HDR
• Conception en cuivre passif – aucun composant actif, aucune latence supplémentaire
• Format QSFP56 enfichable à chaud conforme à la norme SFF-8665
• Faible consommation d'énergie : < 0,1 W (max) à partir d'une seule alimentation 3,3 V
• EEPROM avec identification du produit et sérialisation (interface I²C)
• Construction de câble robuste : conducteurs 26 AWG, gaine extérieure LSZH
• Plage de température du boîtier de fonctionnement : 0 °C à 70 °C
• Performances BER supérieures : < 1E-15 avec les systèmes Mellanox InfiniBand HDR
• PCB conforme RoHS, sans plomb (LF) et sans halogène (HF)

Le MCP1650-H002E26 utilise la modulation PAM4 à 4 voies à 50 Gb/s par voie, permettant un débit de 200 Gb/s sur une infrastructure en cuivre passive. Il respecte les exigences mécaniques SFF-8665 et l'interface de gestion SFF-8636. Chaque câble subit des tests de production rigoureux, y compris la validation du diagramme de l'œil à haute vitesse, la perte d'insertion et le criblage de la diaphonie pour garantir la fiabilité dès la sortie de la boîte. Le calibre 26 AWG assure une intégrité de signal optimale à une distance de 2 mètres tout en maintenant un rayon de courbure minimum : courbure simple 47 mm, courbure d'assemblage/répétée 94 mm, facilitant un déploiement flexible dans les racks haute densité.

• Commutation Top-of-Rack (ToR) : Connecter les commutateurs InfiniBand HDR aux nœuds de calcul au sein du même rack.
• Calcul haute performance (HPC) : Liaisons à courte portée entre les serveurs GPU et les commutateurs leaf dans les environnements clusterisés.
• Interconnexions de centres de données : Connexions point à point économiques pour les nœuds de stockage et les réseaux de gestion.
• Clusters IA/ML : Liaisons à latence ultra-faible essentielles pour les charges de travail d'entraînement distribué.

Conçu pour une interopérabilité transparente avec les adaptateurs, commutateurs et ports QSFP56 InfiniBand HDR Mellanox/NVIDIA. Rétrocompatible avec les systèmes 100 Gb/s et 50 Gb/s basés sur QSFP56 lorsqu'ils sont utilisés avec la négociation de vitesse appropriée. Compatible avec les principales plateformes serveur et les ports QSFP56 tiers qui suivent les normes SFF-8665 / SFF-8636.

• Coût inférieur : Élimine les composants de l'émetteur-récepteur, réduisant le coût des matériaux.
• Latence ajoutée nulle : La transmission passive assure un délai de signal minimal.
• Budget d'alimentation réduit : Consomme <0,1 W par extrémité contre plusieurs watts pour les optiques actives.
• Haute fiabilité : Aucune interface optique à nettoyer ou à tomber en panne.
• Gestion de câble facile : Gaine LSZH, rayon de courbure flexible simplifiant le routage dans les racks haute densité.

Hong Kong Starsurge Group fournit une livraison mondiale et un support technique multilingue. Chaque câble MCP1650-H002E26 est livré avec une garantie matérielle limitée d'un an couvrant la réparation ou le remplacement des pièces. Des consultations d'ingénierie avant-vente, la validation de compatibilité et les services RMA après-vente sont disponibles. Pour les commandes en volume, des options d'étiquetage et d'emballage personnalisées peuvent être organisées.

• Ne pas dépasser le rayon de courbure minimum (courbure statique de 47 mm ; courbure répétée de 94 mm) pour éviter la dégradation du signal.
• Assurer des précautions appropriées contre les décharges électrostatiques (DES) pendant l'installation.
• Fonctionner dans la plage de température du boîtier spécifiée (0–70 °C) pour maintenir la fiabilité à long terme.
• Utiliser uniquement avec des ports QSFP56 compatibles prenant en charge l'alimentation 3,3 V et la gestion I²C.

À propos de Hong Kong Starsurge Group Co., Limited

Fondé en 2008, Starsurge est un fournisseur axé sur la technologie de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Au service des clients des secteurs gouvernemental, de la santé, de la fabrication, de l'éducation, de la finance et des entreprises du monde entier, nous fournissons des commutateurs réseau, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles DAC et plus encore. Avec une approche axée sur le client, Starsurge garantit une qualité fiable, un support réactif, une livraison mondiale et un développement logiciel personnalisé. Notre équipe technique expérimentée aide les clients à construire une infrastructure réseau évolutive et pérenne.

Pourquoi s'associer à Starsurge ? Support multilingue, sourcing sur mesure et contrôle qualité rigoureux. Pour les prix de volume ou les longueurs de DAC personnalisées, contactez nos ingénieurs commerciaux.

• ✔ Confirmer la longueur requise (2 m pour le MCP1650-H002E26) et l'AWG pour l'intégrité du signal.
• ✔ Vérifier le type de port du commutateur/adaptateur : QSFP56 (HDR) requis pour 200 Gb/s complet.
• ✔ Vérifier la plage de température de fonctionnement à l'intérieur du rack (0 °C à 70 °C).
• ✔ S'assurer de la conformité de la gaine LSZH pour les installations dans des plénums ou des espaces restreints.
• ✔ Confirmer la couleur et l'orientation de la languette de traction si une manipulation spécifique au centre de données est nécessaire.
• ✔ Demander des rapports de test d'usine pour les déploiements à grande échelle.

• MCP1650-H001E30 – Version 1 m 30 AWG pour les connexions de rack plus courtes
• MCP1650-H01AE30 – DAC passif 1,5 m 30 AWG
• MCP1650-H00AE30 – Ultra-court 0,5 m pour l'empilage adjacent
• Commutateur NVIDIA Mellanox QM8700 – Commutateur InfiniBand HDR 40 ports idéal pour les câbles DAC appairés
