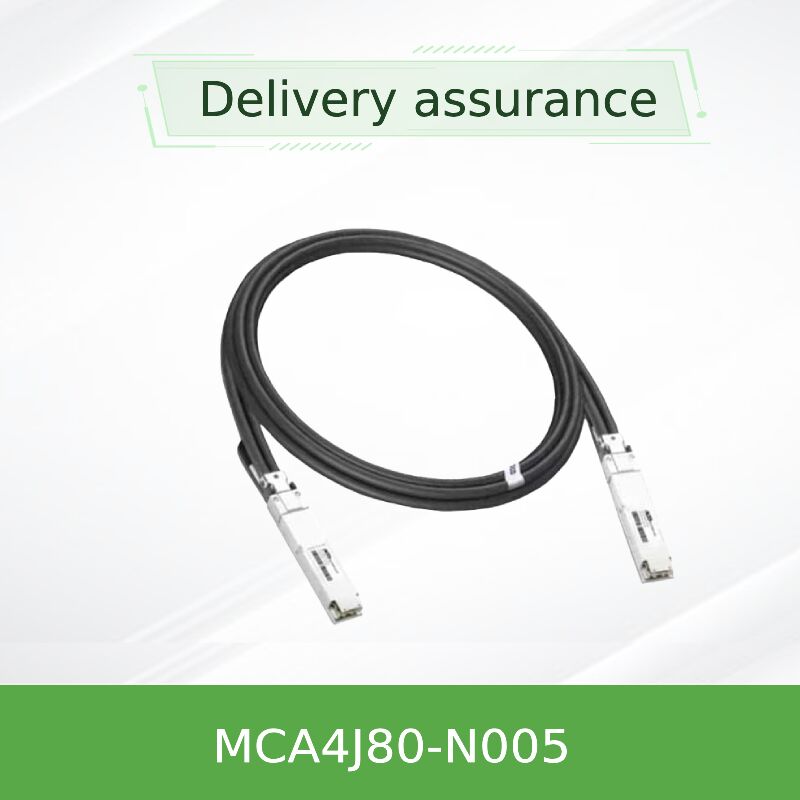

NVIDIA MCA4J80-N005 800Gb/s OSFP à deux ports à 2x400Gb/s OSFP InfiniBand câble actif en cuivre (ACC)
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCA4J80-N005 (980-9I602-00N005) |
| Document: | MCA4J80-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Technologie: | Infiniband |
| Taper: | Câble Mellanox DAC | Longueur du câble: | 5 mètres |
| Nom: | Mellanox DAC Cable Câble en cuivre actif IB Port Twin NDR 800 Go / S OSFP 5 mètres MCA4J80-N005 | Mot-clé: | Câble Mellanox DAC |
Description de produit
NVIDIA MCA4J80-N005 800Gb/s OSFP à deux ports à 2x400Gb/s OSFP InfiniBand câble actif en cuivre (ACC)
Interconnexion NDR à haute densité. 5 mètres de portée. Ultra-faible latence.
Le NVIDIA MCA4J80-N005 est un câble en cuivre actif OSFP à double port 800Gb / s conçu pour les environnements InfiniBand NDR et Ethernet.il offre une bande passante globale de 2x400 Gb/s, idéal pour les connexions switch-to-switch et switch-to-DGX H100. Avec des conducteurs 26AWG et une équalisation optimisée,Ce 5m ACC comble l'écart entre les DAC passifs et les solutions optiques, un faible coût et une intégrité du signal robuste pour les centres de données exigeants.
Vue d'ensemble du produit
La série NVIDIA MCA4J80 fournit des câbles OSFP Active Copper à double port de 800 Gb/s pour les tissus NDR InfiniBand et Ethernet Spectrum‐4 de nouvelle génération.Le MCA4J80-N005 (variante 5 mètres) utilise des paires de cuivre 26AWG plus épaisses avec des circuits intégrés d'égalisation de pré-emphase aux deux extrémités, permettant une transmission fiable au-delà des limites du DAC passif tout en conservant une latence extrêmement faible et une consommation d'énergie de seulement 1,5 W par connecteur.Chaque câble est réglé en usine pour réduire le bruit du signal et les réflexions, et l'EEPROM fournit l'identification complète du produit et les données de diagnostic au système hôte.la série ACC optimise les performances pour 3m, 4m, et 5m liens.
Principales caractéristiques
- Largeur de bande globale de 800 Gb/s¢ OSFP à deux ports à 2x400 Gbps OSFP, 8 voies @ 100G-PAM4 par port.
- Portée de 5 mètres (26AWG)L'idéal pour la connectivité entre les racks supérieurs et adjacents.
- Puissance ultra-faible¥ 1,5 W maximum par extrémité, nettement inférieure à celle des câbles optiques actifs.
- Coupe à chaud et conformité RoHSVêtement LSZH, sans halogène, sans plomb.
- Opération indépendante du protocole- configuré automatiquement pour InfiniBand ou Ethernet en fonction du commutateur connecté.
- Intégrité robuste du signalL'équilibreur intégré et le réglage par longueur réduisent les reflets et l'ISI.
- Interface de gestion I2C¥ basé sur SFF‐8636, fournit l'état et l'identification en temps réel du câble.
- Température de fonctionnement de 0°C à +70°CIl convient aux environnements d'entreprise et de centres de données cloud.
Technologie et conception
Le MCA4J80-N005 appartient à la famille des câbles actifs en cuivre (ACC) de NVIDIA.ACC intègre un égaliseur de pré-emphase IC dans chaque boîtier de connecteur, qui compense les pertes de haute fréquence inhérentes au cuivre à des longueurs plus longues.La modulation 100G-PAM4 par voie maximisant l'efficacité spectrale, et le facteur de forme OSFP à deux ports offre une capacité de rupture: un seul port 800Gb/s interfaces à deux ports indépendants 400Gb/s, simplifiant les connexions aux commutateurs Quantum‐2 ou systèmes DGX H100.Les tests rigoureux des câbles de NVIDIA garantissent une durabilité prête à l'emploi, faible perte d'insertion, et une excellente isolation de la crosstalk.

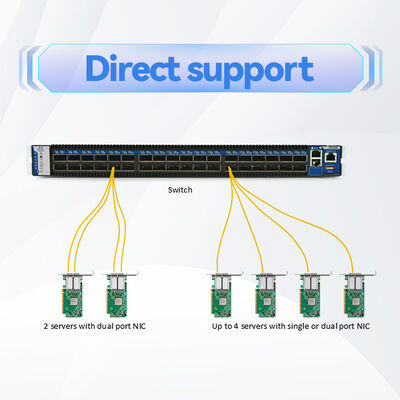

Des déploiements typiques
- Commutateur InfiniBand Quantum‐2 à commutateur Quantum‐2- construire des tissus NDR non-bloquants jusqu'à 5 m entre les nœuds feuille/colonne vertébrale.
- Commutation quantum‐2 vers les systèmes DGX H100 / HGX H100∆ l'attachement direct pour les grappes GPU nécessitant un débit élevé et une faible latence.
- Commutateur Ethernet spectre‐4 vers un commutateur ou un serveur¢ déploiements Ethernet de 800 Gb/s pour les réseaux de back-end IA/ML.
- L'informatique haute performance (HPC) et la désagrégation du stockage- des connexions fiables point à point à l'intérieur des racks.
Compatibilité
Le MCA4J80-N005 ACC est entièrement compatible avec les commutateurs NVIDIA Quantum‐2 InfiniBand, les commutateurs Ethernet Spectrum‐4 et les plateformes de serveurs DGX H100.Il fonctionne également avec n'importe quelle cage OSFP standard prenant en charge les modes 800G NDR ou 2x400G, selon OSFP MSA Rév. 1.12 et SFF‐8636 interface de gestion. Le câble détecte automatiquement le protocole de liaison (InfiniBand vs Ethernet) basé sur le côté du commutateur,d'une largeur n'excédant pas 1 mmPour les environnements 400G ou 200G, contactez votre représentant NVIDIA pour les options d'adaptateur ou de DAC passif.
Matrice de compatibilité
| Plateforme / Famille Switch | Type de port | Vitesse prise en charge | Longueur requise |
|---|---|---|---|
| NVIDIA Quantum‐2 QM9700 / QM9790 | Résultats de l'enquête | 800 Gb/s (2x400 G par défaut) | 5 m |
| NVIDIA Spectrum‐4 SN5600 / SN5700 | Le modèle OSFP 800G Ethernet | 800 Gb/s | 5 m |
| NVIDIA DGX H100 (8-GPU) | Les données de base sont fournies à l'adresse suivante: | 2x400 Gb/s par câble | 3 m (plates/à nageoires) et 5 m |
| Commutateurs 800G tiers (OSFP MSA) | Le FPSO | 800G / 2x400G | Consulter la validation |
Spécifications techniques
| Paramètre | Les caractéristiques de l'appareil doivent être conformes aux exigences du présent règlement. |
|---|---|
| Nom du produit | NVIDIA Active Copper Cable, NDR à double port InfiniBand, jusqu'à 800 Gb/s, OSFP, 5m |
| Nom de la commande | Le nombre d'équipements utilisés est déterminé en fonction du type de véhicule. |
| Taux de données | 800Gb/s (8 voies @ 100G-PAM4 par port; total 2x400Gb/s) |
| Type de connecteur | OSFP à double port à 2x OSFP (cuivre actif) |
| Longueur du câble | 5 mètres (tolérance ± 50 mm pour une longueur ≥ 2 m) |
| Émetteur-récepteur | 26 AWG, 2x8 par paires |
| Diamètre extérieur | 8.9 ± 0,03 mm |
| Radius de courbure minimum (unique) | 5x le diamètre du câble (~ 44,5 mm) |
| Radius de courbure minimum (répéter) | 10x le diamètre du câble (~ 89 mm) |
| Voltage de l'alimentation électrique | 3.135V 3.465V (3,3V nominale) |
| Puissance maximale par bout | 1.5 W |
| Température du boîtier de fonctionnement | 0°C à +70°C |
| Température de stockage | -40°C à +85°C |
| L'humidité relative (de fonctionnement) | 5% à 85% (sans condensation) |
| Impédance caractéristique | 100 Ω nominaux (plage de 90 à 110 Ω) |
| Conformité réglementaire | Les États membres doivent fournir aux autorités compétentes les informations suivantes: |
| Matériau de la veste | LSZH (halogène à faible teneur en fumée) |
| Coupe à chaud | Oui, conforme à la norme OSFP MSA |

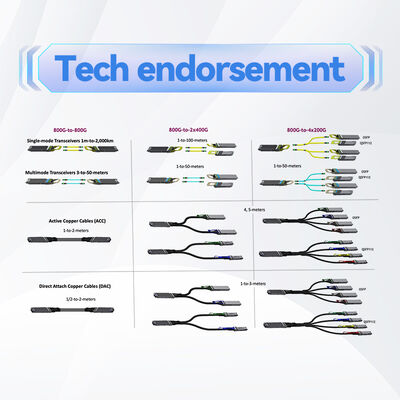

Guide de sélection MCA4J80 série
| Nom de la commande | Longueur | Le groupe de travail | Description / Caractéristique spéciale |
|---|---|---|---|
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. | 3m | 30 AWG | Cable plat standard, ACC de 800 Gb/s |
| Le numéro de série de l'appareil doit être identifié. | 4m | 30 AWG | Portée étendue, construction 30AWG |
| Le nombre d'équipements utilisés est déterminé en fonction du type de véhicule. | 5 m | 26 AWG | Épaisseur d'échantillonnage de 5 m, optimisée pour le commutateur à commutateur |
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 3m | 30 AWG | Variante à toit plat pour le dégagement DGX H100 |
| Le nombre d'équipements à transporter est déterminé par le système de contrôle de la sécurité. | 3m | 30 AWG | Plate à nageoires, facteur de forme mécanique spécial |

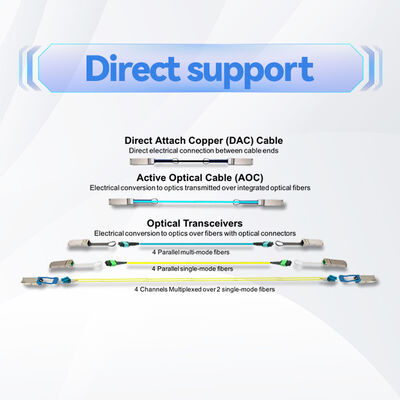

Avantages par rapport aux câbles optiques passifs et actifs
- Coût-efficacité:Moins coûteux que les câbles optiques actifs (AOC) tout en offrant une portée plus longue que les DAC passifs.
- La latence minimale est:La latence est inférieure à la microseconde en raison de l'égalisation analogique, pas de réécriture du protocole.
- Efficacité énergétique:10,5 W par extrémité par rapport à 3-5 W typiques pour les modules optiques.
- La fiabilité:Aucun problème de contamination optique, robuste dans les environnements à fortes vibrations.
- Simplicité de déploiement:Traitement standard en cuivre, aucun problème de nettoyage ou de polarité.
Service et soutien
Hong Kong Starsurge Group Co., Limited fournit une chaîne d'approvisionnement complète et un soutien technique pour les solutions de réseau NVIDIA.services de RMA et de RMA après venteContactez nos spécialistes du matériel réseau pour les prix de volume, les recommandations de longueur de câble et l'intégration avec les tissus InfiniBand/Ethernet existants.Nous offrons une livraison mondiale avec expédition rapide depuis les entrepôts régionaux.
Questions fréquemment posées
- Q: Le MCA4J80-N005 est-il compatible avec les ports QSFP 400G standard?
R: Non, il utilise des connecteurs OSFP. Pour les ports 400G QSFP, considérez les adaptateurs QSFP112 ou OSFP-à-QSFP; ce câble est conçu pour les cages OSFP natives prenant en charge les sorties 800G ou 2x400G. - Q: Quelle est la différence entre ACC et DAC?
R: Le DAC passif n'a pas d'électronique active; ACC intègre des circuits intégrés égaliseurs pour étendre la longueur à 5 m tout en maintenant l'intégrité du signal et une latence ultra-faible. - Q: Le câble prend-il en charge Ethernet ainsi qu'InfiniBand?
R: Oui. Le firmware ACC détecte le protocole de liaison automatiquement fonctionne à la fois avec InfiniBand NDR et Ethernet (jusqu'à 800GbE). - Q: Puis-je utiliser ce câble pour passer au serveur au-delà de 5m?
R: La longueur nominale maximale est de 5 m; pour des distances plus longues, des câbles optiques actifs (AOC) ou des émetteurs-récepteurs optiques sont nécessaires. - Q: Y a-t-il des restrictions spécifiques sur le rayon de courbure près du connecteur?
R: Oui, le rayon de flexion de l'assemblage (près du connecteur) est de 10 fois le diamètre du câble.
Précautions de manipulation et lignes directrices ESD
- Utilisez toujours des sangles de poignet à la terre ESD lorsque vous manipulez des câbles et les insérez dans des cages OSFP.
- Ne pas dépasser le rayon de courbure minimum (diametre simple: 5x; diamètre répété: 10x) pour éviter les dommages au conducteur.
- Les bouchons de protection contre la poussière doivent rester en place jusqu'à l'installation pour éviter toute contamination.
- Ne tirez pas ou n'appliquez pas de tension excessive sur la coque du câble; utilisez des supports de gestion de câble appropriés.
- Fonctionner à une température de boîtier spécifiée (0°C à +70°C) pour assurer une performance fiable de l'égalisateur.
Liste de vérification des acheteurs MCA4J80-N005
- ✓ Confirmer le type de port de commutateur: OSFP 800G NDR ou 2x400G.
- ✓ Vérifiez la longueur de câble requise: 5 m maximum pour cette variante ACC.
- ✓ Vérifiez la plage de température de l' environnement d' utilisation (0-70°C).
- ✓ Assurez-vous d'avoir un espace suffisant pour le rayon de flexion dans les racks (≥ 45 mm pour une seule flexion).
- ✓ Pour les connexions DGX H100, vérifiez si la variante plate (MCA4J80-N003-FLT) est requise pour 3 m; pour 5 m, la norme N005 est compatible avec un routage approprié.
