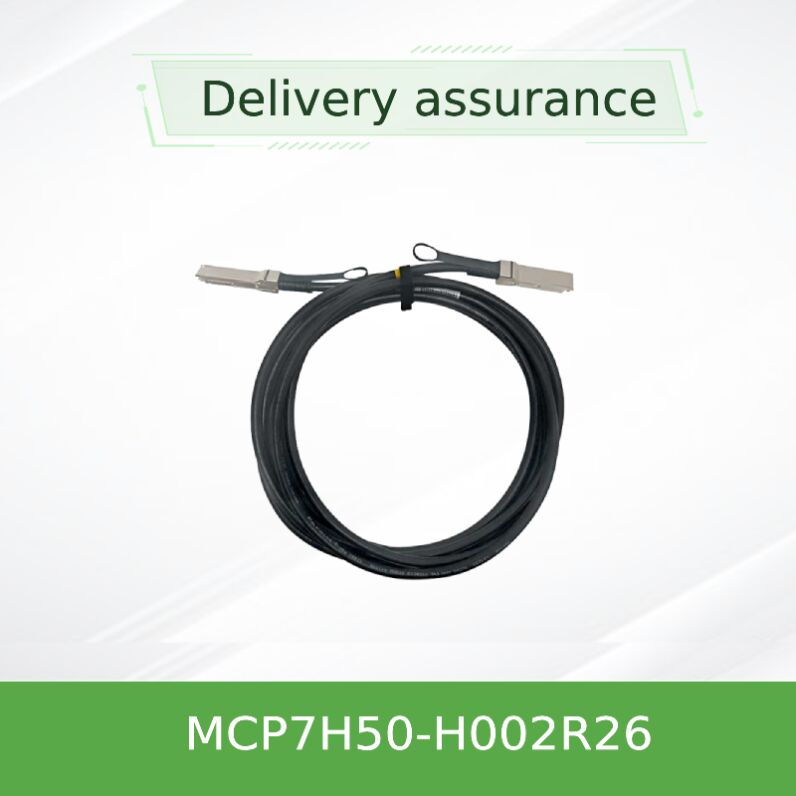

Le câble de séparation du DAC de 200G à 2x100G HDR100 MCP7H50-H002R26

LeLe mélanox MCP7H50-H002R26est un câble de séparation hybride de cuivre passif conçu pour les applications HDR (High Data Rate) InfiniBand de 200 Gb/s. Il offre unalternative à faible consommation aux interconnexions optiques pour les connexions à courte distance à l'intérieur des centres de donnéesUne extrémité est équipée d'un connecteur QSFP56 de 200 Gb/s, tandis que l'autre se décompose en deux ports HDR100 QSFP56 de 100 Gb/s.3&4) du QSFP56 unique à des paires de cuivre doubles indépendantes sur chacun des deux connecteurs QSFP56, permettant une connectivité HDR100 transparente.

Chaque port QSFP56 comprend une EEPROM remplaçable sur le terrain qui stocke les données de configuration et d'identification du produit, lisibles par le système hôte pour une gestion et un diagnostic avancés.Avec des tests de production rigoureux et une conception mécanique robuste, ce câble garantit une fiabilité prête à l'emploi pour les systèmes informatiques hautes performances, les clusters d'IA et les infrastructures hyperscale.

Construit surtechnologie de jumelage de cuivre passif, le MCP7H50-H002R26 utilise une jauge de fil 26 AWG pour atteindre une intégrité optimale du signal jusqu'à 2 mètres.Il tire parti de la signalisation PAM4 (modulation d'amplitude d'impulsion de 4 niveaux) pour fournir 50 Gb / s par voie tout en maintenant une latence ultra-faible idéal pour les tissus de formation HPC et IA sensibles à la latenceL'architecture de rupture hybride permet une conception de rack flexible, reliant un port de commutation HDR 200G à deux serveurs HDR100 100G ou adaptateurs sans rétimers actifs.Tous les paramètres électriques répondent aux spécifications SFF-8665 et InfiniBand Trade Association (IBTA), assurant l'interopérabilité entre les équipements basés sur des normes.

• Topologies HDR InfiniBand: connecter des ports de commutation de 200 Gb/s à des nœuds de calcul HDR100 de 100 Gb/s.
• Des clusters de calcul haute performance (HPC) nécessitant des interconnexions à vitesse mixte sans coûts optiques actifs.
• Fabriques de centre de données AI/ML: câblage de rupture efficace pour les serveurs GPU avec connectivité 100G à double port.
• Systèmes de stockage et environnements Ethernet/IB convergents où le cuivre à courte portée réduit la puissance et la latence.
• Le câblage en haut de l'étagère (ToR): gestion propre des câbles avec rayon de flexion flexible (flexion unique minimale: 34 mm).

Conçu pour une intégration transparente avec les commutateurs et adaptateurs InfiniBand Mellanox (NVIDIA). Entièrement conforme aux spécifications IBTA HDR et HDR100, également rétrocompatible avec HDR100, EDR,et les liaisons FDR à des vitesses inférieures lorsqu'elles sont utilisées avec des adaptateurs appropriésLe contenu de l'EEPROM est conforme à la norme SFF-8636, ce qui permet une gestion robuste du côté hôte via I2C.la compatibilité dépend de l'adhésion du système hôte aux spécifications QSFP56 MSA et InfiniBand HDR.

Remarque: d'autres longueurs peuvent être disponibles sur demande. Veuillez confirmer les longueurs personnalisées avec l'équipe de vente.

• Consommation électrique nulle:La conception passive élimine la consommation d'énergie sur l'assemblage du câble, ce qui réduit la PUE globale du centre de données.
• La latence est extrêmement faible:Aucun rétimérisateur ou conversion optique, idéal pour le trading haute fréquence et les charges de travail HPC.
• Une rupture rentable:Élimine deux câbles 100G séparés et des ports de commutation supplémentaires; réduit la complexité du câblage.
• Fiabilité et durabilité:Une garantie limitée d'un an sur le matériel; des tests de production rigoureux garantissent des performances supérieures.
• Conformité environnementale:RoHS, PCB LF/HF, veste LSZH adaptée à la plénière et aux exigences strictes en matière de sécurité incendie.

Chaque câble DAC Mellanox LinkX est livré avec unGarantie matérielle limitée d'un anLe support technique mondial est disponible par l'intermédiaire de distributeurs autorisés et du portail de support de NVIDIA Networking.les ressources FAE dédiées et les services de validation de la compatibilité sont fournis;L'étiquetage personnalisé, les options de couleur pulltab et les modifications de longueur peuvent être organisés pour les projets OEM/ODM qualifiés.

• Ne pas dépasser le rayon de courbure minimum: 34 mm pour une courbure simple (à distance du connecteur) et 10 fois la DT du câble (environ 68 mm) pour des courbures répétées afin d'éviter la dégradation du signal.
• Assurez-vous que le mécanisme de verrouillage des connecteurs QSFP56 est pleinement activé pour maintenir une mise à la terre et des performances EMI appropriées.
• Utiliser des pratiques de sécurité ESD lors de la manipulation des extrémités des émetteurs-récepteurs ou des câbles; la décharge statique peut endommager les composants EEPROM.
• Ne tirez ni n'étirez les câbles au-delà de la tension nominale; tenez toujours le corps du connecteur en le débranchant.
