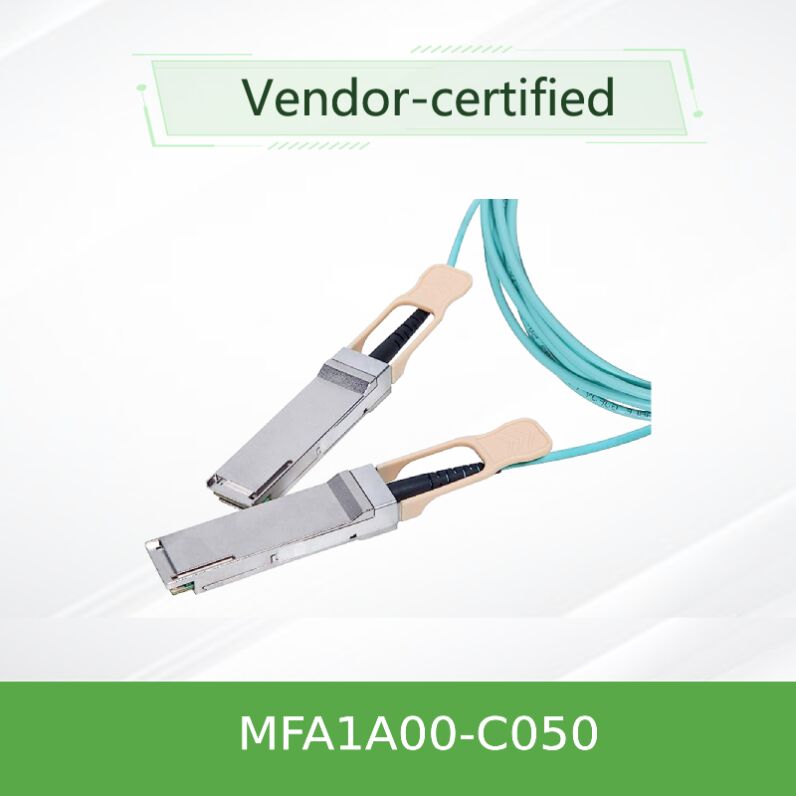

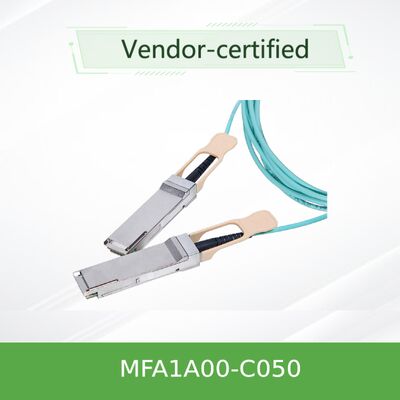

Câble optique actif NVIDIA MFA1A00-C050 100 Gb/s QSFP28 50 m LSZH AOC pour Ethernet
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFA1A00-C050 |
| Document: | MFA1A00-xxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Délai de mise en œuvre: | Selon le stock |
| Technologie: | Ethernet | Longueur: | 5m |
| Tension d'alimentation: | -0.3-3.6 | Tension d'entrée de données: | -0.3-4.465 |
Description de produit
MFA1A00-C050 ∙ 100Gb/s Ethernet câble optique actif
50 mètres, LSZH, 100GbE AOCpour les interconnexions entre centres de données et réseaux d'entreprise.
- Taux de transmission: 100 Gb/s (4x 25,78 Gb/s)
- Longueur: 50 mètres (standard)
- Dissipation d'énergie: 2,2 W typique (réallumée)
- Connecteur: conforme à la norme QSFP28 selon la norme SFF-8665.
- InfiniBand EDR et 100GbE prêts
Vue d'ensemble du produit
Le NVIDIA MFA1A00-C050 est un câble optique actif (AOC) basé sur QSFP28 VCSEL conçu pour les systèmes Ethernet 100 Gbps. Il intègre quatre émetteurs-récepteurs à fibre multimode à chaque extrémité, chacun fonctionnant jusqu'à 26 Gbps,fournissant une bande passante totale de 100 Gb/sLe câble offre un réglage sélectionnable par voie, une compensation d'entrée programmable et une pré-enphase de sortie pour assurer l'intégrité du signal sur des distances allant jusqu'à 100 mètres.Cette variante de 50 mètres est idéale pour les architectures de milieu de rangée (MoR) et de fin de rangée (EoR), ainsi que des applications de connexion croisée au sein de grands centres de données.
Comparé aux câbles de cuivre passifs, la série MFA1A00 offre une portée plus longue, un poids inférieur, un meilleur débit d'air et une meilleure immunité contre les IEM.Le facteur de forme QSFP28 branchable à chaud permet une installation et un remplacement faciles sans temps d'arrêt du système.
Principales caractéristiques
Technologie: VCSEL et architecture de réécriture
Le MFA1A00-C050 tire parti de la technologie VCSEL associée à la fibre multimode (MMF) pour obtenir une transmission fiable de 100 Gb / s sur 50 mètres.Chacune des quatre voies optiques fonctionne à 25.78Gb/s (100GbE Ethernet rate) et prend en charge le retiming sélectionnable. Lorsque le retiming est activé, les circuits internes d'horloge et de récupération de données (CDR) nettoient le signal et réduisent les jitters,en rendant le câble adapté à des liaisons plus longues et à des arrière-plans à haute densitéL'équalisation de l'entrée Tx programmable compense les pertes de la carte hôte, tandis que l'amplitude de sortie Rx programmable et la pré-emphase s'ajustent aux SerDes récepteurs.Cette architecture adaptative assure l'interopérabilité avec un large éventail de commutateurs et de cartes d'interface réseau (NIC).
Des déploiements typiques
- Commutation entre les connexions serveur au milieu de la rangée (MoR) et à la fin de la rangée (EoR)
- Interconnexions transversales entre les racks adjacents
- Connexions de commutateur à commutateur dans le même hall de données
- Clusters de calcul haute performance (HPC) nécessitant des liaisons à faible latence et à large bande passante sur des distances moyennes
- L'architecture de la colonne vertébrale du centre de données où l'immunité EMI est critique
- Couches d'agrégation de base d'entreprise avec des liaisons ascendantes 100GbE couvrant des distances plus longues
Compatibilité
Le MFA1A00-C050 est compatible avec les ports QSFP28 standard conformes à la norme SFF-8665. Il prend en charge les plateformes de commutation 100GbE (NVIDIA Spectrum, Mellanox, ainsi que les commutateurs tiers de Cisco, Arista,Juniper) et les cartes d'interface réseau 100GbE (série NVIDIA ConnectX)Pour les environnements InfiniBand, utilisez les codes d'ordre optimisés par EDR (MFA1A00-Exxx).fournissant une rétrocompatibilité pour les liaisons 40 GbE et 25 GbE.
NVIDIA Spectrum SN2000/SN3000 série vérifié
NVIDIA ConnectX-5/6/7 vérifié
Cisco Nexus 9000 avec les ports QSFP28
Arista série 7050/7280 Compatible (recommandé de réinitialiser le temps)
Les spécifications
Notes de crédit maximales absolues
| Paramètre | - Je vous en prie. | Je suis désolé. | Unité |
|---|---|---|---|
| Voltage d'alimentation | - Je ne sais pas.3 | 3.6 | V |
| Voltage d'entrée de données | - Je ne sais pas.3 | 3.465 | V |
| seuil de dommages (optique) | 3.4 (maximum) | dBm | |
Spécifications opérationnelles
| Paramètre | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|
| Voltage d'alimentation (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Dissipation de la puissance (pas de remise à jour) | - | 1.5 | 1.8 | W par bout |
| Dissipation de la puissance (rétriation sur toutes les voies) | - | 2.2 | 2.5 | W par bout |
| Température du boîtier d'exploitation | 0 | - | 70 | °C |
| Température de stockage | - Quarante | - | 85 | °C |
| Humidité relative de fonctionnement | 5 | - | 85 | % |
Mécanique électrique et mécanique des câbles
| Paramètre | Valeur |
|---|---|
| Taux de signalisation (par voie) | 25.78125 Gb/s ± 100 ppm |
| Diamètre du câble | 3 ± 0,2 mm |
| Radius de courbure minimum | 30 mm (dynamique) |
| Tolérance de longueur (50 m de longueur) | +1000 / -0 mm (par longueur ≤ 50 m) |
| Couleur de la veste de câble | Les eaux |
Remarque: toutes les spécifications sont basées sur la documentation NVIDIA. Les valeurs non spécifiées publiquement sont marquées comme "Veuillez confirmer avant de commander".
Guide de sélection MFA1A00 série
| Numéro de commande | Taux de données | Longueur | Application du projet |
|---|---|---|---|
| Les éléments suivants doivent être utilisés: | 100GbE | 3m | Éthernet |
| Les éléments suivants doivent être utilisés: | 100GbE | 5 m | Éthernet |
| Les caractéristiques de l'appareil doivent être définies en fonction des caractéristiques de l'appareil. | 100GbE | 10m | Éthernet |
| Les éléments suivants doivent être utilisés: | 100GbE | 15m | Éthernet |
| Les éléments suivants doivent être utilisés: | 100GbE | 30m | Éthernet |
| Les éléments suivants doivent être utilisés: | 100GbE | 50m | Ethernet (ce modèle) |
| Les caractéristiques de l'appareil doivent être les suivantes: | 100GbE | 100m | Éthernet |
| Pour les RED InfiniBand, utilisez la série MFA1A00-Exxx (par exemple, MFA1A00-E050 pour 50m) | |||
Avantages des câbles optiques actifs NVIDIA
Efficacité énergétique
Typical 2.2W par extrémité avec retiming activé, réduisant les coûts opérationnels dans les déploiements à grande échelle.
Intégrité du signal
L'équalisation programmable et le redémarrage CDR permettent une transmission propre sur de plus longues distances et des traces de PCB médiocres.
Durabilité et fiabilité
100% de la production testée pour des performances prêtes à l'emploi; rayon de flexion robuste et veste LSZH pour la sécurité des centres de données.
Visibilité de la direction
La surveillance diagnostique numérique (DDM) fournit en temps réel la température, la tension, le courant de biais, la puissance TX/RX.
Service et soutien
En tant que fournisseur axé sur la technologie, Hong Kong Starsurge Group Co., Limited offre un support complet du cycle de vie, y compris la validation de la compatibilité avant vente, la commande de longueur personnalisée (sous réserve de MOQ),et services RMA après-venteNotre équipe technique peut vous aider avec les vérifications du micrologiciel, la configuration de redémarrage et l'intégration dans votre réseau existant.notes d'application de la carte mémoire, et des rapports de conformité).
Questions fréquemment posées
R: Oui, à des débits plus faibles sans retiming, mais il est optimisé pour 100GbE. Pour un fonctionnement garanti, veuillez consulter les spécifications du commutateur hôte.
R: La série C (par exemple, C050) est spécifiée pour les applications Ethernet 100GbE. La série E est destinée aux environnements EDR InfiniBand, bien que la couche physique soit similaire.Utilisez le code de commande correspondant à votre protocole.
R: Oui, le module QSFP28 peut être branché à chaud selon la spécification SFF-8665.
R: Le redémarrage est sélectionnable via l'interface SFF-8636 I2C. De nombreux systèmes hôtes négocient automatiquement; une programmation manuelle est disponible pour un réglage avancé.
R: Le MOQ varie selon la région. Pour les pièces individuelles, veuillez demander la disponibilité d'échantillons à l'équipe de vente de Starsurge.
Précautions et utilisation
- Produit laser de classe 1 selon la norme IEC 60825-1/2 et 21 CFR 1040. Évitez l'exposition directe à l'ouverture laser.
- Ne dépassez pas le rayon de courbure minimum (30 mm) pour éviter les dommages aux fibres et les pertes optiques.
- Assurez-vous d'utiliser le dispositif ESD correctement pendant l'installation; utilisez une sangle de poignet ou un équipement mis à la terre.
- Fonctionner dans la plage de température spécifiée (0°C à 70°C).
- Pour le nettoyage, utilisez un chiffon sec sans peluche; n'utilisez pas de solvants liquides sur les connecteurs optiques.
À propos de Starsurge Votre partenaire de confiance
Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.la société dessert des clients dans le monde entier avec des produits incluant des commutateurs réseau, NIC, points d'accès sans fil, contrôleurs, câbles et équipements de réseau connexes.le secteur manufacturierLa société propose également des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés, le support multilingue et la livraison mondiale.Avec une approche axée sur le client, Starsurge se concentre sur une qualité fiable, un service réactif et des solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.
Liste de vérification de l'acheteur
- Confirmer la longueur requise (50 m ou plus)
- Supports de commutateur/NIC QSFP28 et capacité de redémarrage
- Vérifiez la plage de température de fonctionnement de votre allée de centre de données
- Demandez la dernière révision du micrologiciel pour la compatibilité
- Confirmez que la veste LSZH est conforme au code d'incendie local.
