Le câble DAC passif QSFP56 HDR de 200 Gb/s est un câble DAC passif de type QSFP56 HDR
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP1600-E001E30 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Technologie: | Infiniband |
| Taper: | Câble Mellanox AOC | Longueur du câble: | 3 mètres |
| Nom: | Câble DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG câble réseau Infin | Mot-clé: | Câble Mellanox DAC |
Description de produit
DAC en cuivre passif HDR QSFP56 de 200 Gb/s
Conçu pour les environnements HDR InfiniBand de 200 Gb/s, le câble en cuivre MCP1600-E001E30 à raccordement direct offre une connectivité à courte distance fiable et rentable.Utilisation de la modulation PAM4 de 50 Gb/s par voie, ce câble passif QSFP56 élimine le coût du récepteur optique et les frais généraux d'alimentation tout en maintenant des taux d'erreur en bits inférieurs à 1E-15 lorsqu'il est associé à des systèmes Mellanox HDR.La jaquette LSZH et les performances EMI robustes le rendent idéal pour la commutation en haut du rack et à l'intérieur du rack.
LeLe produit doit être présenté sous forme d'un produit chimique.est un câble de cuivre passif haute performance conçu pour les applications HDR InfiniBand (High Data Rate) de 200 Gb/s.ce câble QSFP56 à raccordement direct intègre huit paires de cuivre à haute vitesse fonctionnant à une modulation PAM4 de 50 Gb/s par voieL'ensemble comprend une EEPROM avec des données de configuration du produit accessibles via l'interface de gestion SFF-8636 I2C.Consommation d'énergie typique de 1 W et conception passive, il réduit considérablement les coûts d'alimentation et de refroidissement des centres de données par rapport aux câbles optiques actifs ou aux modules émetteurs-récepteurs.le câble prend en charge l'installation à prise à chaud et répond à la stricte conformité IBTA InfiniBand HDR.
- jusqu'à 200 Gb/s de débit de données agrégé (4x 50 Gb/s PAM4)
- Entièrement conforme à la spécification IBTA InfiniBand HDR
- Conception en cuivre passif ️ pas de composants actifs, pénalité de latence nulle
- Facteur de forme QSFP56 branché à chaud par SFF-8665
- Faible consommation d'énergie: < 0,1 W (maximum) à partir d'une seule alimentation de 3,3 V
- EEPROM avec identification et sérialisation du produit (interface I2C)
- Construction de câbles robustes: 30 conducteurs AWG, coque extérieure LSZH
- Plage de température du boîtier de fonctionnement: de 0°C à 70°C
- Performance BER supérieure: < 1E-15 avec les systèmes HDR Mellanox InfiniBand
- Conformément à la directive RoHS, PCB sans plomb (LF) et sans halogène (HF)
Le MCP1600-E001E30 tire parti de la modulation PAM4 à 4 voies à 50 Gb/s par voie, permettant un débit de 200 Gb/s sur une infrastructure de cuivre passif.Il est conforme aux exigences mécaniques de la SFF-8665 et à l'interface de gestion de la SFF-8636.Chaque câble est soumis à des tests de production rigoureux, y compris la validation de diagrammes oculaires à grande vitesse, la perte d'insertion et le dépistage du bruit croisé pour garantir une fiabilité prête à l'emploi.La jauge 30 AWG assure une intégrité optimale du signal à une distance d'un mètre tout en maintenant un rayon de courbure minimum: courbure simple 35,5 mm, assemblage/courbure répétée 71 mm, facilitant le déploiement flexible dans les racks à haute densité.

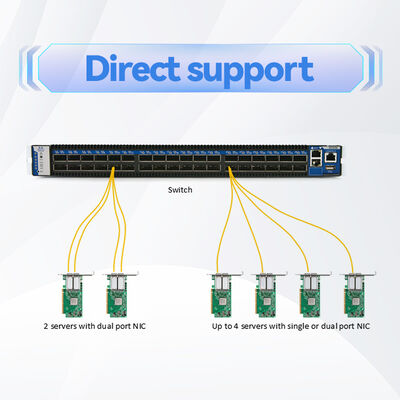

- Commutation en haut du rack (ToR):Connectez les commutateurs HDR InfiniBand aux nœuds de calcul dans le même rack.
- "Télécommunications" à haute performance (HPC):Liens à courte portée entre les serveurs GPU et les commutateurs de feuille dans des environnements regroupés.
- Les interconnexions du centre de données:Connexions point à point rentables pour les nœuds de stockage et les réseaux de gestion.
- Clusters IA/ML:Les liens à très faible latence sont essentiels pour les charges de travail de formation distribuées.
- Serveur adjacent empiléIdéal pour connecter des unités voisines dans des environnements informatiques denses.
Conçu pour une interopérabilité transparente avec les adaptateurs, commutateurs et ports QSFP56 HDR Mellanox/NVIDIA InfiniBand.Également rétrocompatible avec les systèmes 100 Gbps et 50 Gbps basés sur QSFP56 lorsqu'ils sont utilisés avec une négociation de vitesse appropriée. Compatible avec les principales plateformes de serveurs et les ports QSFP56 tiers qui suivent les normes SFF-8665 / SFF-8636.
| Paramètre | Spécification |
|---|---|
| Modèle de produit | MCP1600-E001E30: Les données sont fournies par les autorités compétentes. |
| Type de câble | Cable de raccordement direct en cuivre passif (DAC) |
| Taux de données | Pour les appareils de type à commande numérique: |
| Longueur | 1 mètre (tolérance ± 0,025 m) |
| L'écartement entre les différents types de câbles est déterminé par le type de câble. | 30 AWG |
| Connecteur | Le modèle QSFP56 est conforme à la norme SFF-8665. |
| Voltage d'alimentation (Vcc) | 3.135V 3.465V (3,3V nominale) |
| Consommation d'électricité | Maximum de 0,1 W |
| Température du boîtier de fonctionnement | 0°C à 70°C |
| Température de stockage | -40°C à 85°C |
| L'humidité relative (de fonctionnement) | 5% ∼ 85% non condensés |
| Impédance caractéristique | 100Ω ± 10% |
| Retard de propagation | ≤ 4,5 ns/m (pour information) |
| Diamètre extérieur du câble | 7.1 ± 0,35 mm |
| Radius de courbure minimum (unique) | 35.5 mm |
| Matériau de la veste | LSZH (halogène à faible teneur en fumée) |
| Conformité | Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles sont situées. |
| Numéro de la partie | Longueur | Le groupe de travail | Définition |
|---|---|---|---|
| MCP1600-E001E30: Les données sont fournies par les autorités compétentes. | 1.0m | 30 AWG | Pour les appareils de traitement des données, les données sont fournies par le système de traitement des données. |
| MCP1600-E0015E30: les données sont fournies par les autorités compétentes. | 1.5m | 30 AWG | Pour les appareils de traitement des données, les données sont fournies par le système de traitement des données. |
| MCP1600-E002E26: les données sont fournies par les autorités compétentes. | 2.0m | 26 AWG | Pour les appareils de traitement des données, les données sont fournies par le système de traitement des données. |
| MCP1600-E003E26: les produits de base et les pièces détachées | 3.0m | 26 AWG | Pour les appareils de traitement des données, les données sont fournies par le système de traitement des données. |
- Moins de coûts:Élimine les composants des émetteurs-récepteurs, réduisant la facture des matériaux.
- Zéro latence ajoutée:La transmission passive assure un retard de signal minimal.
- Budget énergétique réduit:Consomme < 0,1 W par extrémité contre plusieurs watts pour l'optique active.
- Haute fiabilité:Pas d'interfaces optiques à nettoyer ou à casser.
- Gestion facile des câbles:Veste LSZH, rayon de flexion flexible simplifie le routage dans les racks à haute densité.
Hong Kong Starsurge Group fournit une livraison mondiale et un support technique multilingue.Consultation en ingénierie avant ventePour les commandes en volume, des options d'étiquetage et d'emballage personnalisés peuvent être organisées.
- Ne pas dépasser le rayon de courbure minimum (35,5 mm de courbure statique; 71 mm de courbure répétée) pour éviter la dégradation du signal.
- Assurez-vous de prendre les précautions appropriées en cas de décharge électrostatique (DEE) pendant l'installation.
- Fonctionner à la température spécifiée du boîtier (0°70°C) pour maintenir la fiabilité à long terme.
- Utiliser uniquement avec des ports QSFP56 compatibles prenant en charge l'alimentation à 3,3 V et la gestion I2C.
Fondée en 2008, Starsurge est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.clients financiers et d'entreprises dans le monde entier, nous fournissons des commutateurs réseau, des NIC, des points d'accès sans fil, des contrôleurs, des câbles DAC et plus encore.et développement de logiciels personnalisésNotre équipe technique expérimentée aide les clients à construire une infrastructure réseau évoluée et à l'épreuve du temps.
Pourquoi faire équipe avec Starsurge?Pour les prix en volume ou les longueurs de DAC personnalisées, contactez nos ingénieurs commerciaux.
Contacts pour les demandes de renseignements →
| Famille de produits | Modèles / ports compatibles | Vitesse prise en charge |
|---|---|---|
| Les commutateurs Mellanox / NVIDIA InfiniBand | Pour les ports QSFP56, les ports QM8700, QM8790, série SB7800, QM9700 | 200 Gbps HDR, 100 Gbps EDR |
| Adaptateurs de chaîne hôte InfiniBand | Pour les appareils de type SLR, les caractéristiques suivantes doivent être remplies: | 200 Gb/s, 100 Gb/s |
| Commutateurs Ethernet tiers (avec cage QSFP56) | Dépendante du support NIC/switch pour les modèles PAM4 et 100GbE/200GbE | Jusqu'à 200GbE si elle est prise en charge |
- ✔ Confirmer la longueur requise (1m pour MCP1600-E001E30) et le AWG pour l'intégrité du signal.
- ✔ Vérifiez le type de port de commutateur/adaptateur: QSFP56 (HDR) requis pour 200 Gb/s.
- ✔ Vérifiez la plage de température de fonctionnement à l'intérieur du support (0°C à 70°C).
- ✔ Assurez-vous que les vêtements de sécurité sont conformes à la norme LSZH pour les installations en salle plénière ou en espace aérien restreint.
- ✔ Confirmer la couleur et l'orientation du pulltab si une manipulation spécifique du centre de données est nécessaire.
- ✔ Demandez des rapports d'essai d'usine pour les déploiements à grande échelle.
- MCP1600-E0015E30: les données sont fournies par les autorités compétentes.¥ version 30AWG de 1,5 m pour des connexions de rack légèrement plus longues
- MCP1600-E002E26: les données sont fournies par les autorités compétentes.- 2m 26AWG DAC passif pour une portée étendue

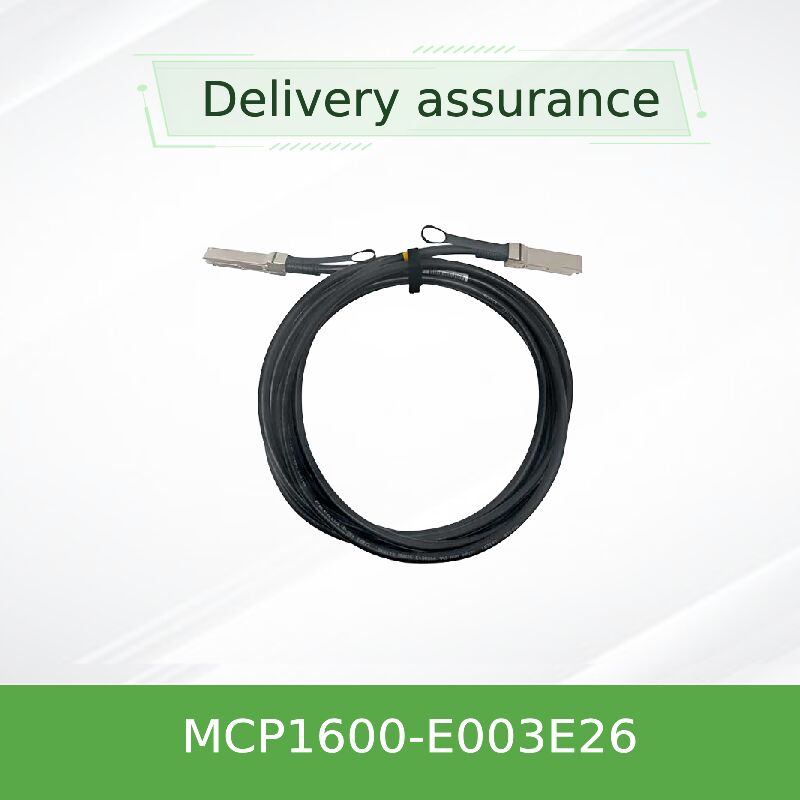

- MCP1600-E003E26: les produits de base et les pièces détachées- 3m 26AWG DAC passif pour une portée maximale de cuivre passif
- NVIDIA Mellanox QM8700 Commutateur¢ Commutateur HDR InfiniBand à 40 ports idéal pour les câbles DAC appariés
