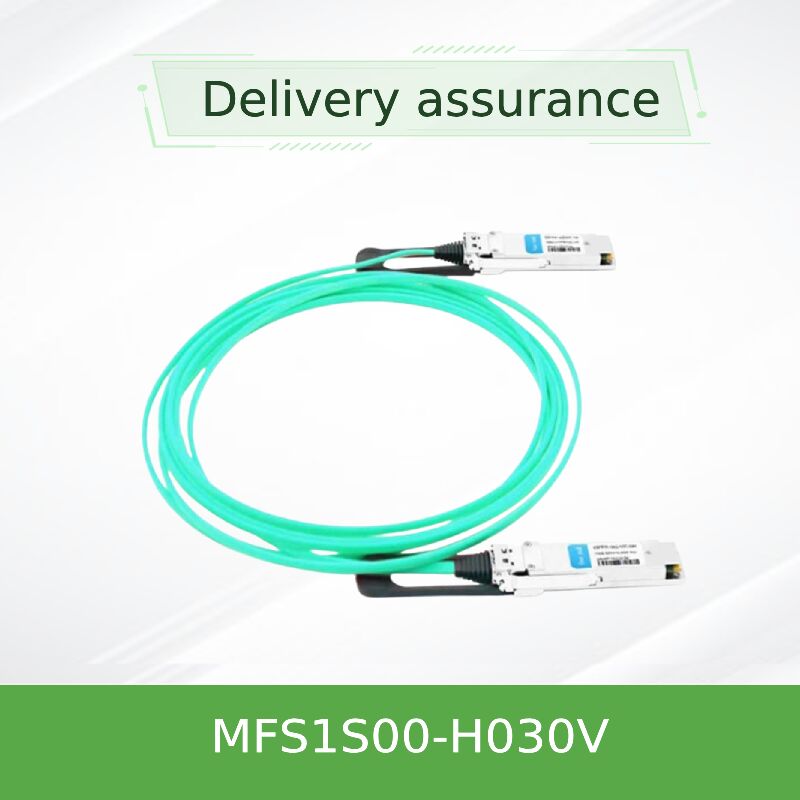

Câble optique actif NVIDIA Mellanox MFS1S00-H030V – 200 Gb/s QSFP56 MMF LSZH 30 mètres

Le NVIDIA Mellanox MFS1S00-H030V est un câble optique actif fibre multimode (MMF) QSFP56 haute performance de 200 Gb/s, offrant 30 mètres de connectivité fiable pour les centres de données de nouvelle génération et les clusters de calcul haute performance. Conçu pour les environnements InfiniBand HDR (High Data Rate) et Ethernet 200 Gigabit, cet AOC utilise une modulation PAM4 de 50 Gb/s par voie (4x50G) pour atteindre une bande passante agrégée de 200 Gb/s. Comparé aux DAC passifs, généralement limités à 3-5 mètres à 200G, le MFS1S00-H030V offre une intégrité de signal supérieure sur de plus longues distances, des rayons de courbure plus serrés, un poids réduit et un meilleur flux d'air, tout en consommant seulement 5,0 W typiques par extrémité (avec re-timing activé). Construit avec des réseaux VCSEL et des circuits de re-timing intégrés, il offre des taux d'erreur binaires inférieurs à 1E-15 et une faible latence prévisible. Entièrement conforme à l'interface de gestion SFF-8665 (QSFP56) et SFF-8636, le câble est échangeable à chaud et conforme RoHS.

Le MFS1S00-H030V utilise des optiques actives basées sur VCSEL avec quatre brins de fibre multimode par extrémité, chaque voie fonctionnant à 50 Gb/s PAM4 (53,125 GBd) pour atteindre une bande passante agrégée de 200 Gb/s. Le câble intègre des égaliseurs d'entrée et des pré-émissions de sortie programmables, permettant un réglage fin pour divers systèmes hôtes afin de maximiser la marge de liaison sur la distance de 30 mètres. Le re-timing peut être activé sélectivement par voie, réduisant la gigue à des débits de données élevés tout en maintenant la compatibilité descendante avec des vitesses inférieures (par exemple, 100 Gb/s NRZ) lorsque le re-timing est désactivé. La gaine LSZH (Low Smoke Zero Halogen) améliore la sécurité incendie dans les déploiements denses. Tous les composants électroniques actifs sont hermétiquement scellés dans les boîtiers des connecteurs QSFP56, ne nécessitant aucune alimentation externe au-delà du 3,3 V standard du port hôte. Le câble prend en charge la sélection de débit via les registres SFF-8636, permettant la configuration pour un fonctionnement NRZ 25,78125 GBd (EDR) ou PAM4 26,56250 GBd (HDR).

• Clusters de calcul haute performance (HPC) utilisant des réseaux InfiniBand HDR (liaisons inter-racks de 30 m)
• Architectures leaf-spine de centres de données 200 GbE connectant les commutateurs top-of-rack aux commutateurs middle-of-row
• Réseaux de stockage avec NVMe-oF sur InfiniBand nécessitant une bande passante élevée et une faible latence sur plusieurs racks
• Clusters d'entraînement IA/ML utilisant les commutateurs NVIDIA Quantum-2 sur des racks adjacents
• Connexions commutateur-serveur au-delà de 20 mètres, jusqu'à 30 mètres
• Déploiements de centres de données hyperscale nécessitant un câblage haute densité et économe en énergie sur des distances modérées

Le MFS1S00-H030V est compatible avec tout port QSFP56 standard conforme à la norme SFF-8665. Il est nativement pris en charge par les plateformes de commutateurs InfiniBand et 200 GbE NVIDIA Mellanox, ainsi que par de nombreux commutateurs 200 GbE tiers. Les plateformes dont la compatibilité a été vérifiée comprennent :

• Commutateurs InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Adaptateurs InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Commutateurs 200 GbE NVIDIA Mellanox séries SN3700, SN4600
• Commutateurs 200G QSFP56 standard de l'industrie (la compatibilité varie ; veuillez confirmer la prise en charge des AOC)

¹ La lecture de la température interne via DDM jusqu'à 75 °C est autorisée. Caractéristiques absolues maximales : Vcc -0,3 à 3,6 V ; tension d'entrée de données -0,3 à 3,465 V ; seuil de dommage 3,4 dBm.

Remarque : Tolérance de longueur pour les longueurs <5m: +300mm>

• Portée étendue à 200G : Les DAC passifs sont généralement limités à 3-5 m à 200G ; l'AOC offre des performances robustes à 30 m et au-delà.
• Gestion de câble supérieure : Plus fin, plus léger et plus flexible que les DAC en cuivre ; prend en charge des rayons de courbure serrés (30 mm min).
• Flux d'air amélioré : Moins d'obstruction dans les châssis de commutateurs haute densité et les systèmes de gestion de câbles.
• Efficacité énergétique optimisée : 5,0 W par extrémité à 200G est très compétitif pour les optiques actives sur 30 m.
• Conditionnement de signal intégré : L'égalisation et la pré-émissions programmables compensent les variations des PCB hôtes et les pertes de connecteur.
• Immunité aux interférences électromagnétiques : Le médium fibre élimine les interférences électriques, idéal pour les environnements RF sensibles.
• Surveillance diagnostique numérique (DDM) : Surveillance en temps réel de la puissance optique, de la température et de la tension pour une maintenance proactive.

Service et support – Hong Kong Starsurge

En tant que fournisseur de matériel réseau axé sur la technologie, Hong Kong Starsurge Group offre un support complet pour les câbles optiques actifs NVIDIA Mellanox. Nos services comprennent :

• Livraison mondiale avec des délais de livraison compétitifs (disponibilité en stock sur demande)
• Validation technique avant-vente : vérification de la compatibilité avec vos modèles de commutateurs/serveurs
• Demandes de longueurs personnalisées pour des projets spéciaux (sous réserve de MOQ)
• Garantie matérielle limitée de 1 an (couverture fabricant pour réparation ou remplacement)
• Support RMA et assistance au dépannage
• Équipe d'ingénieurs commerciaux multilingues (anglais, chinois et autres)

Questions fréquemment posées

Q : Quelle est la distance maximale prise en charge par la série MFS1S00-HxxxV ?

R : La série MFS1S00 prend en charge jusqu'à 100 mètres (MFS1S00-H100V). Le modèle H030V est optimisé pour les liaisons de 30 mètres.

Q : Ce câble est-il rétrocompatible avec les ports 100 Gb/s (EDR) ?

R : Oui, en configurant correctement les registres de sélection de débit (mode NRZ à 25,78125 GBd) et en désactivant le re-timing si nécessaire. Cependant, l'utilisation optimale est à 200G HDR. Veuillez vérifier la compatibilité de l'hôte pour les environnements à vitesse mixte.

Q : Quelle est la consommation électrique typique à 30 mètres ?

R : La consommation électrique est indépendante de la longueur ; chaque extrémité consomme 5,0 W typiques avec le re-timing activé, que le câble mesure 1 m ou 100 m.

Q : Le câble prend-il en charge la surveillance diagnostique numérique (DDM) ?

R : Oui, DDM fournit une surveillance en temps réel de la puissance optique Rx/Tx, du courant de polarisation, de la tension d'alimentation et de la température du boîtier par voie, avec des seuils d'avertissement/d'alarme.

Q : Quelle garantie est fournie ?

R : NVIDIA Mellanox fournit une garantie matérielle limitée de 1 an couvrant la réparation ou le remplacement des pièces en cas de défauts de fabrication.

Q : Puis-je utiliser ce câble avec des commutateurs non-Mellanox ?

R : Il peut fonctionner avec des commutateurs QSFP56 tiers prenant en charge les 200 GbE et les AOC avec re-timing. Cependant, la compatibilité n'est pas garantie ; nous vous recommandons de vérifier auprès de votre fournisseur de commutateurs et de tester avant un déploiement à grande échelle.

Précautions et manipulation

• Ne pas dépasser la tension d'alimentation maximale absolue (3,6 V) pour éviter d'endommager définitivement les optiques internes.
• Éviter les courbures plus serrées que le rayon de courbure dynamique de 30 mm pour éviter d'endommager la fibre.
• Garder les capuchons anti-poussière sur les connecteurs jusqu'à l'installation ; la contamination peut entraîner une dégradation du signal et une augmentation du BER.
• Fonctionner dans la plage de température du boîtier de 0 à 70 °C pour une fiabilité spécifiée.
• Utiliser les précautions ESD standard (bracelets antistatiques mis à la terre, tapis ESD) lors de la manipulation des connecteurs QSFP56.
• Ne pas tirer ou forcer le câble par les connecteurs ; utiliser la languette de traction pour le déconnexion.
• Le câble est classé comme produit laser de classe 1 selon la norme IEC 60825-1. Éviter l'exposition directe à l'ouverture du laser.

À propos de Hong Kong Starsurge Group Co., Limited

Fondé en 2008, Hong Kong Starsurge Group Co., Limited est un fournisseur de matériel réseau, de services informatiques et de solutions d'intégration de systèmes axé sur la technologie. Servant des clients dans le monde entier, Starsurge soutient des industries telles que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. L'entreprise fournit des commutateurs réseau, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles et des câbles optiques actifs de grandes marques. Avec une approche axée sur le client, Starsurge se concentre sur la qualité fiable, le service réactif, le support multilingue et les capacités de livraison mondiales. En tant que partenaire de confiance pour les solutions réseau NVIDIA Mellanox, Starsurge combine une expertise technique avec l'excellence de la chaîne d'approvisionnement pour aider les clients à construire une infrastructure réseau efficace, évolutive et fiable.

---

Faits clés

• ● 200 Gb/s (4x50G PAM4)
• ● Longueur de 30 mètres
• ● Puissance : 5,0 W typ (re-timé par extrémité)
• ● Technologie VCSEL + MMF
• ● Gaine LSZH, RoHS
• ● Prêt pour InfiniBand HDR / 200 GbE
• ● QSFP56 échangeable à chaud
• ● Prise en charge DDM

Matrice de compatibilité

• ● Commutateurs InfiniBand NVIDIA Quantum-2
• ● Adaptateurs ConnectX-6 HDR / ConnectX-7
• ● Commutateurs 200 GbE SN3700, SN4600
• ● Commutateurs 200G QSFP56 tiers (limité)
• ● Non compatible avec les ports QSFP28 (100G) sans adaptateur

Liste de contrôle de l'acheteur

• ● Confirmer le type de port QSFP56 (pas QSFP28)
• ● Distance requise : 30 m ou autre ?
• ● Température de l'environnement de fonctionnement (0-70 °C)
• ● Prise en charge du commutateur pour AOC / re-timing à 200G PAM4
• ● Conditions de garantie et de RMA
• ● Délai de livraison et prix de volume
