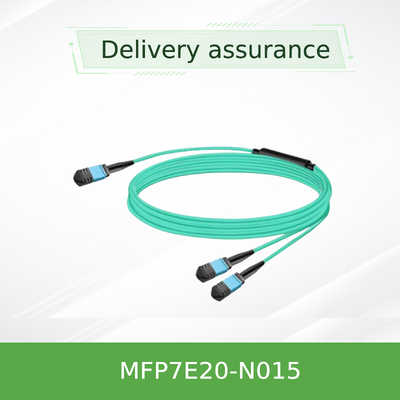

Câble séparateur NVIDIA MFP7E20-N015 1:2 | 800G vers 2x400G MPO-12/APC OM4, 15m

La série NVIDIA MFP7E20-Nxxx fournit une fonction de séparation unique de 4 canaux à 2 canaux dans un seul assemblage MPO-12/APC à double MPO-12/APC.Le MFP7E20-N015 offre une portée de 15 mètres en utilisant une fibre multimode OM4 à faible perte avec une veste aqua LSZHLe vernis à contact physique (APC) en angle (8 degrés) élimine les réflexions et maintient une perte de retour optique supérieure ≥ 35 dB.Ce câble de rupture permet à un port 800G (twin OSFP) de se dilater en deux liaisons 200G/400G indépendantesChaque câble est rigoureusement testé en usine, conforme au Telcordia GR-1435 et prend en charge les verrous push-pull pour un déploiement facile.

Construit autour de la fibre multimode 50/125 μm (OM3 pour les modèles ≤30 m, OM4 pour les modèles >30 m; MFP7E20-N015 utilise OM4 pour des performances prolongées de 15 m avec une faible perte d'insertion).Les connecteurs femelles MPO-12/APC intègrent des trous d'alignement qui correspondent aux broches de l'émetteur-récepteur, garantissant un alignement optique précis.L'interconnexion "cross-over" de type B garantit que la voie 1 à l'extrémité des 4 canaux (du côté OSFP à double port) se rapproche de la voie 12 à la première branche et de la voie 2 à la voie 11 à la deuxième branche.Le budget de perte d'insertion strict de NVIDIA (≤ 0,35 dB + 0.0 dB) est de 0,6 dB.0004 x L) assure la fiabilité de la liaison dans les variations de température et d'humidité (entreposage à -40°C et 85°C), 0 à 70 °C de fonctionnement).

• Connexion d'émetteurs-récepteurs NVIDIA OSFP 800G à double port (par exemple, MMA4Z00-NS) dans des commutateurs haut de gamme à des adaptateurs DPU ConnectX‐7 ou BlueField‐3 à l'aide de modules OSFP/QSFP112 400G.
• Clustering de serveurs à haute densité où deux serveurs partagent un port de commutation via une configuration de splitter 1:2 (chaque branche sert un nœud de calcul distinct).
• Des grappes AI/ML nécessitant 200G par branche à partir d'un seul port 800G, réduisant le volume des câbles et optimisant le débit d'air.
• Les réseaux spinaux dans les centres de données utilisant des fibres multimodes pour des interconnexions à haute vitesse à courte portée et rentables jusqu'à 50 mètres (avec jusqu'à 2 panneaux de patch).

Le MFP7E20-N015 est conçu pour une intégration transparente avec les solutions de réseau de bout en bout de NVIDIA.

• Transcepteurs OSFP à double port:Les produits de base doivent être présentés dans un emballage de qualité supérieure.
• Transcepteurs à port unique OSFP / QSFP112:Les modules MMA1Z00-NS400, QSFP112 400G DR4 doivent être équipés d'un moteur à induction
• Adaptateurs réseau:NVIDIA ConnectX‐7, ConnectX‐6 (avec cage/adaptateur approprié), DPU BlueField‐3
• Commutateur:NVIDIA Quantum-2, plateformes basées sur le spectre 4 avec des cages OSFP.

Le groupe Starsurge de Hong Kong fournit un support complet du cycle de vie des produits optiques originaux NVIDIA, y compris une consultation technique avant vente, une validation de la compatibilité et une logistique dans le monde entier.Chaque câble MFP7E20-N015 provient directement de la chaîne d'approvisionnement NVIDIA autoriséeNotre équipe d'ingénieurs assiste à la conception de la topologie du réseau, à la correspondance des émetteurs-récepteurs et à l'orientation de l'installation sur place.ou contactez votre gestionnaire de compte dédié.

• Les connecteurs contaminés doivent être nettoyés à l'aide de nettoyants optiques pour connecteurs (ne jamais utiliser de lingettes à base d'alcool sur la face finale sans outils appropriés).
• Évitez de plier le câble au-delà d'un rayon de 30 mm; des torsions aiguës peuvent endommager les fibres de façon permanente.
• Gardez les câbles à l'écart des liquides et des environnements à haute humidité au-delà des spécifications.
• Des précautions ESD sont requises lors de la manipulation des émetteurs-récepteurs, mais le câble de fibre lui-même n'est pas conducteur.
• Ne forcez jamais le connecteur MPO; alignez la clé et poussez doucement jusqu'à ce que le verrouillage se produise.

Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.la société dessert des clients dans le monde entier avec des produits incluant des commutateurs réseau, NIC, points d'accès sans fil, contrôleurs, câbles et équipements de réseau connexes.le secteur manufacturierLa société propose également des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés, le support multilingue et la livraison mondiale.Avec une approche axée sur le client, Starsurge se concentre sur une qualité fiable, un service réactif et des solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.

Faites-vous partenaire avec nous pour des câbles de la série NVIDIA MFP7E20, une expédition rapide et un support technique expert.

• Confirmer que les émetteurs-récepteurs des deux extrémités nécessitent une interface féminine MPO‐12/APC (clés vers le haut).
• Vérifiez que la longueur du câble (15 m) s'adapte à votre rack-to-rack ou à une distance de rangée.
• Vérifiez les ports de commutation: les ports OSFP à double port doivent être couplés à deux câbles de séparation pour une utilisation complète de 800G.
• Plan pour les bouchons de poussière et les trousses de nettoyage ️ obligatoire pour maintenir une faible perte d'insertion.
• Assurez-vous que la température de l'environnement de fonctionnement est comprise entre 0 et 70 °C, sans courbes excessives.

• NVIDIA MMA4Z00-NS 800G émetteur-récepteur à double port OSFP DR8
• NVIDIA MMA1Z00-NS400 400G QSFP112 DR4 émetteur récepteur
• NVIDIA MFP7E20-N050 50m OM4 câble de séparation pour une portée étendue
• Les câbles de tronc MPO-12 APC à MPO-12 APC de type B (lignes droites, sans séparateur)
• Pins de nettoyage optiques et nettoyeurs de cassettes pour connecteurs MPO
