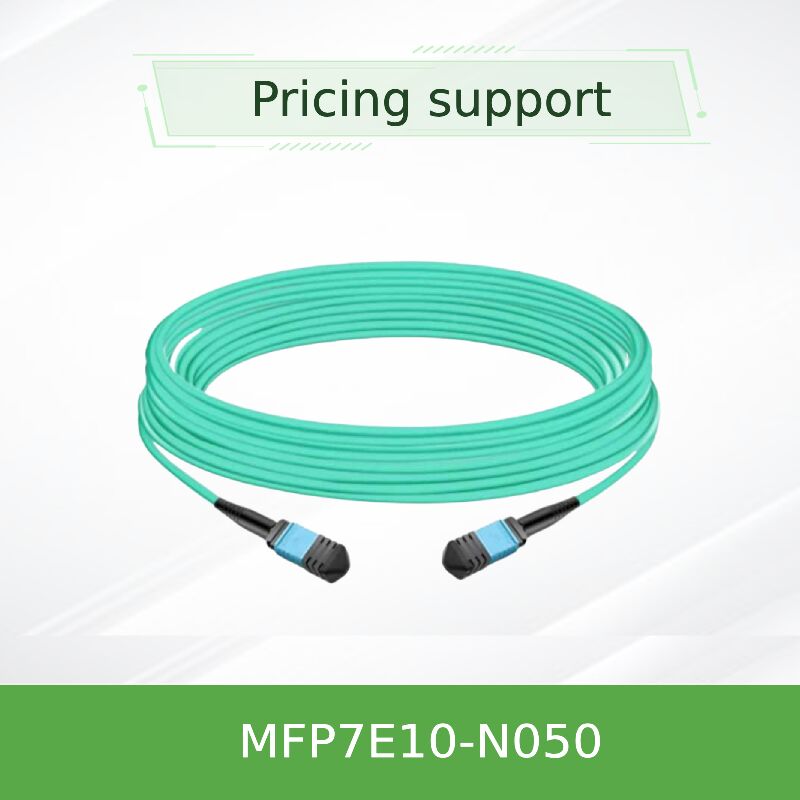

NVIDIA MFP7E10-N050 50m MPO APC câble à fibre multimode OM4 portée étendue InfiniBand et Ethernet

Câble optique à fibre multimode passif de précision de 50 mètres utilisant la fibre OM4 pour les applications à portée étendue. Comprend des connecteurs femelles MPO-12/APC, du verre OM4 à faible perte et une gaine LSZH robuste. Permet la connexion directe entre les émetteurs-récepteurs OSFP 800G à double port, OSFP 400G à port unique et QSFP112 sur des longueurs plus importantes dans les architectures spine-leaf des centres de données.

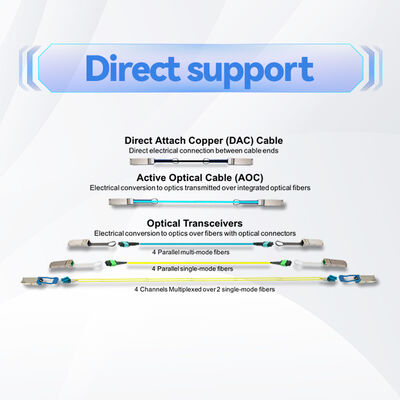

Le NVIDIA MFP7E10-N050 est le membre à portée étendue de la famille de câbles à fibre optique multimode passive MFP7E10-Nxxx. En utilisant la fibre de qualité OM4, ce câble de 50 mètres atteint la distance de liaison maximale prise en charge par la série, ce qui en fait la solution idéale pour les topologies spine-leaf, les interconnexions entre rangées et la connectivité de bout de rangée à bout de rangée au sein des centres de données modernes. Le câble comprend 8 fibres actives dans un connecteur MPO-12/APC à 12 fibres, avec 4 fibres inactives servant d'éléments de renforcement pour maintenir l'intégrité structurelle.

Conçu spécifiquement pour l'écosystème de réseau à haute vitesse de NVIDIA, il prend en charge les émetteurs-récepteurs OSFP à double port 800 Gb/s ainsi que les modules OSFP à port unique et QSFP112 400 Gb/s. Le connecteur à polissage angulaire (APC) avec un polissage à 8 degrés offre des performances de perte de retour supérieures (≥35 dB), essentielles pour maintenir l'intégrité du signal sur de plus longues distances avec la modulation PAM4.

Ce mappage de fibre croisée de type B (broche 1 à broche 12) permet une connexion directe entre les émetteurs-récepteurs sans gestion de polarité supplémentaire. Chaque câble est testé en usine pour répondre aux spécifications Telcordia GR-1435 et IEC 61754-7, garantissant des performances fiables sur toute la portée de 50 mètres.

• Connecteurs femelles MPO-12/APC avec trous d'alignement – compatibles avec les broches d'alignement des émetteurs-récepteurs
• 8 fibres multimodes OM4 actives (50/125 µm) avec 4 fibres inutilisées comme éléments de renforcement
• Polarité croisée de type B : élimine le besoin d'inversion du cordon de raccordement
• Gaine flexible ronde LSZH (faible fumée, sans halogène) / OFNR – couleur aqua pour l'identification multimode
• Prend en charge les protocoles InfiniBand NDR, Ethernet 400 GbE/800 GbE et NVLink
• Mécanisme de verrouillage poussoir pour un dégagement rapide et un accouplement sécurisé
• Température de fonctionnement : 0 °C à 70 °C ; stockage : -40 °C à 85 °C
• Profil de faible perte d'insertion avec OM4 optimisé pour la portée étendue
• La spécification de portée de 50 mètres suppose deux panneaux de brassage optiques dans la liaison avec un total de 4 jonctions de connecteur optique

Le MFP7E10-N050 utilise de la fibre multimode de qualité OM4, qui offre une bande passante plus élevée et une atténuation plus faible que l'OM3, permettant une transmission fiable de 50 mètres à des vitesses de 400 G/800 G. La fibre OM4 présente une bande passante modale améliorée (bande passante modale effective ≥4700 MHz·km à 850 nm) par rapport à l'OM3 (≥2000 MHz·km), permettant une portée plus longue dans les applications PAM4 à haute vitesse.

La face d'extrémité du connecteur MPO-12/APC présente un polissage angulaire de 8 degrés, ce qui minimise les réflexions optiques arrière qui peuvent provoquer une instabilité de l'émetteur et des erreurs de bit dans les liaisons à haute vitesse. Contrairement aux connecteurs Ultra Physical Contact (UPC) généralement utilisés dans les applications à plus faible vitesse, l'APC garantit une perte de retour ≥35 dB, essentielle pour les 100 G PAM4 et au-delà sur de plus longues distances.

La topologie de type B (croisée) du câble mappe les voies de transmission à une extrémité aux voies de réception à l'émetteur-récepteur opposé – la voie 1 (transmission) se connecte à la voie 12 (réception), la voie 2 à la voie 11, etc. Cela correspond au brochage MPO standard recommandé par la norme IEC 61754-7 pour une interconnexion directe sans adaptateurs externes.

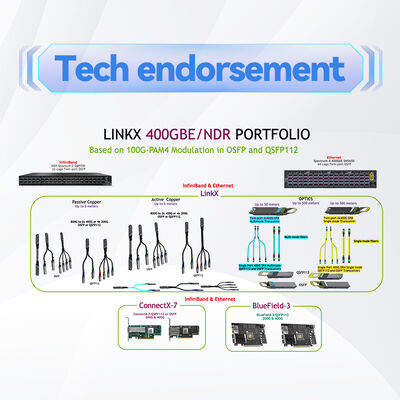

• Architectures Spine-Leaf : Connecter les commutateurs leaf aux commutateurs spine à travers plusieurs rangées ou de grands halls de centres de données.

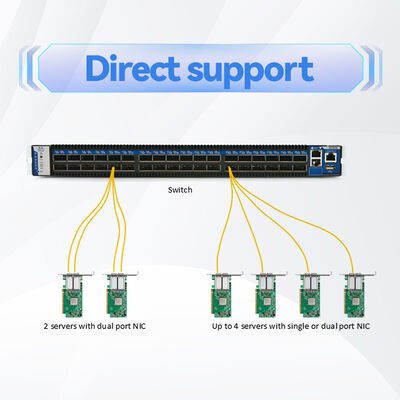

• Liaisons commutateur à commutateur : Connecter les commutateurs OSFP à double port (800 G) à l'aide de deux ports MPO-12/APC sur de plus longues distances.
• Commutateur à adaptateur : Connecter les adaptateurs réseau NVIDIA ConnectX-7 ou les DPU BlueField-3 via des émetteurs-récepteurs OSFP ou QSFP112 avec un budget de liaison maximal.
• Interconnexions entre rangées : Idéal pour les environnements où les câbles OM3 de 30 mètres sont insuffisants et où les câbles optiques actifs ne sont pas souhaités.
• Clusters de calcul haute performance (HPC) : Fournir une flexibilité dans les clusters d'entraînement IA à grande échelle avec des nœuds de calcul distribués.

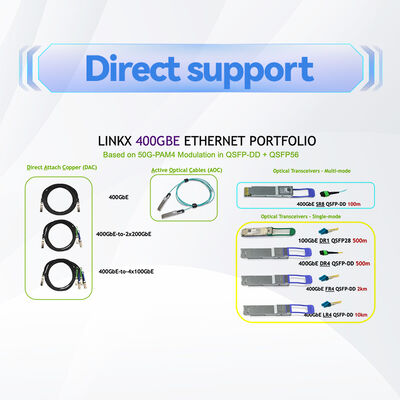

Conçu et validé pour une interopérabilité transparente avec les émetteurs-récepteurs et le matériel réseau NVIDIA. Compatible avec :

Remarque : Le câble est strictement compatible avec les connecteurs MPO-12/APC. Ne pas accoupler avec des connecteurs MPO-12/UPC (coque bleue) car un décalage de polissage peut causer des dommages physiques et une dégradation du signal.

NVIDIA propose plusieurs longueurs pour s'adapter à diverses topologies de centres de données. Le MFP7E10-N050 offre une portée multimode maximale en utilisant la fibre OM4 :

Pour les déploiements nécessitant des distances supérieures à 50 mètres, envisagez les câbles optiques actifs (AOC) NVIDIA ou les solutions monomodes.

• Validation de bout en bout : Chaque câble est associé à des émetteurs-récepteurs NVIDIA pour une interopérabilité garantie et des marges de liaison sur toute la portée de 50 m.
• Faible coût total de possession : La conception passive élimine la consommation d'énergie, réduisant les besoins de refroidissement dans les centres de données.
• Portée étendue OM4 : Permet une distance multimode maximale, réduisant le besoin de câbles optiques actifs dans de nombreux déploiements.
• Durabilité et sécurité : La gaine LSZH minimise les fumées toxiques en cas d'incendie ; classée OFNR pour les installations en colonne montante.
• Fabrication de précision : Les connecteurs APC polis en usine avec une géométrie constante garantissent une faible perte répétable.
• Garantie et support : La compatibilité directe avec NVIDIA réduit la complexité du dépannage.

• Ne retirez pas les capuchons anti-poussière avant le moment de l'installation pour éviter la contamination des faces d'extrémité optiques.
• Évitez de dépasser le rayon de courbure minimum de 30 mm ; les courbures serrées peuvent provoquer des pertes par micro-courbure et des dommages permanents à la fibre, ce qui est particulièrement critique pour les liaisons de 50 m.
• Bien que le câble soit non conducteur et insensible aux décharges électrostatiques, il s'accouple avec des émetteurs-récepteurs sensibles aux décharges électrostatiques – suivez les précautions ESD standard lors de la manipulation.
• Ne mélangez jamais les connecteurs MPO-12/APC (coque verte) avec les connecteurs MPO-12/UPC (coque bleue) ; les polissages incompatibles ne s'ajusteront pas correctement et peuvent endommager les broches d'alignement.
• Utilisez uniquement de l'alcool isopropylique et des lingettes non pelucheuses ou des nettoyeurs MPO dédiés pour le nettoyage de la férule.
• Lors du déploiement à une distance maximale de 50 m, assurez-vous que tous les panneaux de brassage et les connexions intermédiaires utilisent des connecteurs MPO-12/APC avec des caractéristiques de faible perte similaires.

Hong Kong Starsurge Group Co., Limited est un fournisseur de matériel réseau, de services informatiques et de solutions d'intégration de systèmes axé sur la technologie. Fondée en 2008, l'entreprise sert des clients dans le monde entier avec des produits tels que des commutateurs réseau, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles et des équipements réseau associés. Soutenue par une équipe commerciale et technique expérimentée, Starsurge soutient des industries telles que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. L'entreprise propose également des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés, un support multilingue et une livraison mondiale. Avec une approche axée sur le client, Starsurge se concentre sur la qualité fiable, le service réactif et les solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.

Partenaire officiel NVIDIA : Starsurge fournit des câbles, des émetteurs-récepteurs et des composants réseau NVIDIA authentiques avec une transparence totale de la chaîne d'approvisionnement et une livraison rapide.

• Confirmer le type de connecteur : MPO-12/APC (femelle) aux deux extrémités – coque verte.
• Vérifier la distance de liaison : 50 m nécessite une fibre OM4 et suppose jusqu'à 4 jonctions de connecteur optique.
• S'assurer que les émetteurs-récepteurs sont compatibles avec la polarité croisée de type B et prennent en charge la portée OM4 de 50 m.
• Vérifier que tous les panneaux de brassage et les connexions intermédiaires utilisent des connecteurs MPO-12/APC avec des caractéristiques de faible perte.
• Disposer de nettoyeurs MPO et de capuchons anti-poussière appropriés pour la maintenance.
• Effectuer un calcul de budget de liaison incluant toutes les connexions avant le déploiement final.

• NVIDIA MMA4Z00-NS – Émetteur-récepteur OSFP 800G DR8 double port pour commutateurs
• NVIDIA MMA1Z00-NS400 – Émetteur-récepteur QSFP112 400G DR4 pour adaptateurs ConnectX-7
• Série NVIDIA MFP7E20 – Câbles optiques actifs (AOC) pour des portées supérieures à 50 m
• Adaptateurs de panneau MPO-12/APC vers MPO-12/APC – Pour extension et montage en panneau
• NVIDIA MFP7E10-N030 – Variante OM3 de 30 m pour applications à portée plus courte

• Note d'application : Câbles et connecteurs optiques pour InfiniBand NDR (disponible auprès du support NVIDIA)
• IEC 61754-7 : Dispositifs d'interconnexion à fibre optique – Famille de connecteurs MPO
• Telcordia GR-1435-CORE : Exigences générales pour les connecteurs optiques multifibres
• Guide d'interconnexion optique NVIDIA pour les déploiements 400G/800G
