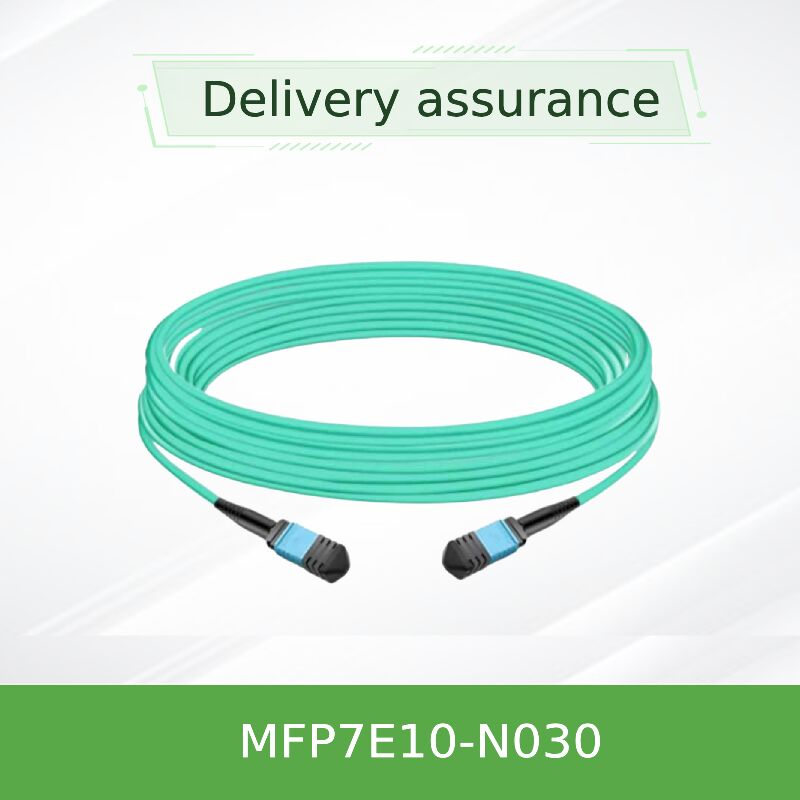

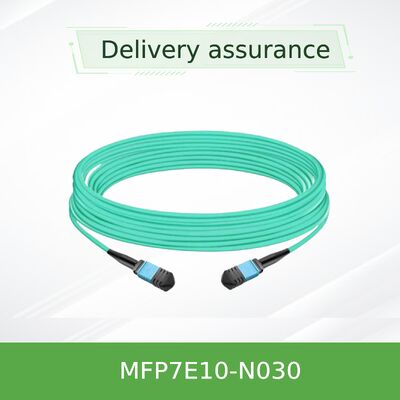

Câble fibre optique MPO APC multimode NVIDIA MFP7E10-N030 30m InfiniBand & Ethernet

Cable à fibre optique multimode passif de 30 mètres conçu avec précision pour les interconnexions InfiniBand et Ethernet à large bande passante.et une veste LSZH robuste. Permet une connexion directe entre les émetteurs-récepteurs OSFP 800G à double port, OSFP 400G à port unique et QSFP112 dans les centres de données modernes.

La série NVIDIA MFP7E10-Nxxx comprend des câbles optiques multimodes passifs avec des connecteurs MPO-12/APC, tirant parti de 8 fibres actives sur le réseau de 12 fibres.Le MFP7E10-N030 offre une longueur standard de 30 mètres, représentant la distance maximale prise en charge par la fibre OM3 dans la série, ce qui la rend idéale pour les connexions de fin de rangée ou la distribution de zone sur les grandes mises en page de centres de données.Conçu spécifiquement pour l'écosystème de réseau haute vitesse de NVIDIA, il prend en charge les émetteurs-récepteurs OSFP à double port 800Gb/s ainsi que les modules OSFP et QSFP112 à port unique 400Gb/s.Le connecteur poli à angle (APC) avec polissage à 8 degrés réduit considérablement la réflexion, assurant l'intégrité du signal pour la modulation PAM4 utilisée dans les architectures 50G, 100G par voie.

Ce mappage de fibre croisée de type B (pin 1 à pin 12) permet une connexion directe entre émetteurs-récepteurs sans gestion de polarité supplémentaire, simplifiant le déploiement.Chaque câble est testé en usine pour répondre aux spécifications Telcordia GR-1435 et IEC 61754-7, ce qui garantit une fiabilité dès la préparation.

• Connecteurs femelles MPO-12/APC avec trous d'alignement ️ compatibles avec les broches d'alignement des émetteurs-récepteurs
• 8 fibres multimodes actives (50/125 μm) avec 4 fibres non utilisées comme éléments de résistance
• Polarité croisée de type B: élimine le besoin d'inverser le cordon de patch
• Vêtement rond flexible LSZH (Halogène zéro fumée faible) /OFNR ¢ couleur aqua pour identification multimode
• Prend en charge les protocoles InfiniBand NDR, Ethernet 400GbE/800GbE et NVLink
• Mécanisme de verrouillage par poussée-tire pour une libération rapide et un accouplement sécurisé
• Température de fonctionnement: de 0 à 70 °C; stockage: de -40 à 85 °C
• Profil de perte d'insertion faible optimisé pour les signaux PAM4 à grande vitesse

La face d'extrémité du connecteur MPO-12/APC est dotée d'un polissage à angle de 8 degrés, ce qui minimise les réflexions optiques qui peuvent causer l'instabilité de l'émetteur et des erreurs de bits dans les liaisons à grande vitesse.Contrairement aux connecteurs à contact physique ultra (UPC) généralement utilisés dans les applications à vitesse inférieure, APC assure une perte de retour ≥35 dB, critique pour 100G PAM4 et au-delà.La topologie de type B (crossover) du câble correspond aux voies d'émission à une extrémité aux voies de réception à l'opposé de l'émetteur-récepteur., de la voie 2 à la voie 11, etc. Cela correspond à l'étiquette MPO standard recommandée par la CEI 61754-7 pour l'interconnexion directe sans adaptateurs externes.

• Liens de commutateur à commutateur: connectez les commutateurs OSFP à double port (800G) à l'aide de deux ports MPO-12/APC pour un débit global sur des longueurs d'onde plus longues.
• Commutateur à adaptateur: connectez les adaptateurs réseau NVIDIA ConnectX-7 ou les DPU BlueField-3 via des émetteurs-récepteurs OSFP ou QSFP112 à de longues distances.
• Les architectures de base dans les centres de données nécessitant une portée multimode de 50 mètres (avec jusqu'à 4 jonctions de connecteurs).
• L'informatique haute performance (HPC) et la désagrégation du stockage avec les extensions de tissu NVLink.
• Aggrégation de fin de rangée où une portée maximale OM3 (30 m) est requise pour une conception de topologie optimale.

Conçu et validé pour une interopérabilité transparente avec les émetteurs-récepteurs et le matériel réseau NVIDIA. Compatible avec:

Remarque: le câble est strictement compatible avec les connecteurs MPO-12/APC.

NVIDIA propose plusieurs longueurs pour s'adapter à différentes densités de rack et interconnexions sur campus.

Tous les câbles partagent les mêmes spécifications mécaniques et optiques, à l'exception de la tolérance de longueur (pour les longueurs ≥ 5 m, la tolérance est de +2% x L / -0).S'il vous plaît considérer le MFP7E10-N050 qui utilise la fibre OM4 pour atteindre 50m.

• Validation de bout en bout:Chaque câble est couplé à des émetteurs-récepteurs NVIDIA pour une interopérabilité et des marges de liaison garanties.
• Faible coût total de possession:La conception passive élimine la consommation d'énergie, réduisant les frais généraux de refroidissement dans les centres de données.
• Durabilité et sécurité:La veste LSZH réduit au minimum les fumées toxiques en cas d'incendie; la valeur OFNR est indiquée pour les installations de monte-charge.
• Fabrication de précision:Les connecteurs APC polies en usine avec une géométrie cohérente assurent une faible perte répétable.
• Garantie et support:La compatibilité directe NVIDIA réduit la complexité du dépannage.

• Ne retirez pas les bouchons de poussière avant l'installation afin d'éviter la contamination des faces optiques.
• Évitez de dépasser le rayon de flexion minimum de 30 mm; les courbes serrées peuvent entraîner une perte de micro-flexion et des dommages permanents aux fibres.
• Bien que le câble soit non conducteur et insensible aux ESD, il s'accorde avec des émetteurs-récepteurs sensibles aux ESD ¢ suivez les précautions ESD standard lors de la manipulation.
• Ne mélangez jamais les connecteurs MPO-12/APC (en coque verte) avec les connecteurs MPO-12/UPC (en coque bleue); les polisseurs mal assortis ne s'installent pas correctement et peuvent endommager les broches d'alignement.
• Utilisez uniquement de l'alcool isopropylique et des lingettes sans peluche ou des nettoyants MPO dédiés pour le nettoyage des ferrules.

Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.la société dessert des clients dans le monde entier avec des produits incluant des commutateurs réseau, NIC, points d'accès sans fil, contrôleurs, câbles et équipements de réseau connexes.le secteur manufacturierLa société propose également des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés, le support multilingue et la livraison mondiale.Avec une approche axée sur le client, Starsurge se concentre sur une qualité fiable, un service réactif et des solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.

Partenaire officiel de NVIDIA:Starsurge fournit des câbles, émetteurs-récepteurs et composants réseau NVIDIA authentiques avec une transparence complète de la chaîne d'approvisionnement et une livraison rapide.

• Confirmer le type de connecteur: MPO-12/APC (femme) aux deux extrémités
• Vérifiez la distance de liaison: 30 m est la portée maximale OM3; pour les distances plus longues, considérez MFP7E10-N050 (OM4).
• Assurez-vous que les émetteurs-récepteurs sont compatibles avec la polarité de croisement de type B; les optiques NVIDIA nécessitent un type B pour l'attache directe.
• Vérifiez que vos panneaux de patch, s'ils sont utilisés, sont également MPO/APC et maintenez la cartographie de polarité.
• Mettre en stock des nettoyants MPO appropriés et des capteurs de poussière pour l'entretien.

• NVIDIA MMA4Z00-NSTranscepteur OSFP 800G DR8 à deux ports pour commutateurs
• NVIDIA MMA1Z00-NS400Transcepteur QSFP112 400G DR4 pour les adaptateurs ConnectX-7
• Série NVIDIA MFP7E20Les câbles optiques actifs (AOC) pour une plus grande portée
• Adaptateurs de cloisons MPO-12/APC à MPO-12/APCPour l'extension et le montage de panneaux
• NVIDIA MFP7E10-N050- 50m variante OM4 pour des applications à portée étendue

• Note d'application: câbles optiques et connecteurs pour NDR InfiniBand (disponible auprès du support NVIDIA)
• IEC 61754-7: Dispositifs d'interconnexion par fibre optique ¢ famille de connecteurs MPO
• Telcordia GR-1435-CORE: Exigences générales pour les connecteurs optiques à fibres multiples
