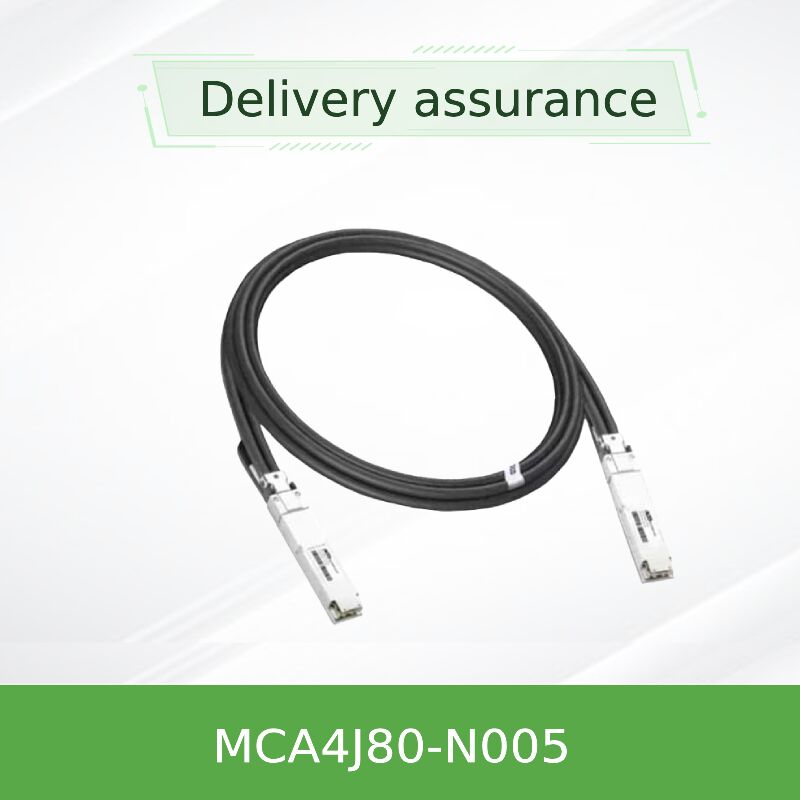

Câble cuivre actif NVIDIA MCA4J80-N005 800 Gb/s OSFP Twin-Port – 5m InfiniBand NDR ACC
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCA4J80-N005 (980-9I602-00N005) |
| Document: | MCA4J80-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Technologie: | Infiniband |
| Taper: | Câble Mellanox DAC | Longueur du câble: | 5 mètres |
| Nom: | Mellanox DAC Cable Câble en cuivre actif IB Port Twin NDR 800 Go / S OSFP 5 mètres MCA4J80-N005 | Mot clé: | Câble Mellanox DAC |
| Mettre en évidence: | Câble cuivre OSFP NVIDIA 800 Gb/s,Câble InfiniBand NDR Mellanox 5m,Câble cuivre actif OSFP twin-port |
||
Description de produit
InfiniBand NDR 5 mètres 26AWG 1,5W par extrémité OSFP à 2x400Gb/s OSFP
Cable en cuivre actif à haute densité et à très faible latence pour les tissus InfiniBand et Ethernet 800G. Idéal pour la connectivité switch-to-switch (Quantum-2) et switch-to-DGX H100.Intégrité du signal optimisée par NVIDIA, conforme à la RoHS/LSZH, et à prise à chaud.
Le NVIDIA MCA4J80-N005 est unCable en cuivre actif OSFP à double port (ACC) de 800 Gb/sprenant en charge deux ports de 400 Gb/s à partir d'une seule interface OSFP de 800 Gb/s. Conçu pour les réseaux InfiniBand NDR et Ethernet Spectrum-4,Ce câble de 5 mètres utilise des conducteurs 26AWG avec des circuits intégrés d'égalisation pour étendre la portée tout en conservant une latence ultra-faible (passive) et seulement 1Il fait partie de la série NVIDIA MCA4J80, offrant une interconnexion fiable et rentable pour les centres de données de nouvelle génération.
La technologie ACC combine la robustesse du cuivre avec le conditionnement actif du signal pour atteindre des liaisons de 5 mètres sans complexité d'émetteur-récepteur optique.Le MCA4J80-N005 est doté d'une EEPROM intégrée pour l'identification du système hôte, prend en charge le facteur de forme OSFP MSA branché à chaud et s'adapte automatiquement au protocole InfiniBand ou Ethernet basé sur le commutateur connecté.
Contrairement aux câbles DAC passifs limités à des longueurs inférieures à 3 m à des vitesses de 800G, la série MCA4J80 intègre unIC équilibrateur de pré-emphasedans chaque coque de connecteur, étendant efficacement la portée jusqu'à 5 mètres tout en préservant l'intégrité du signal.Le résultat est une latence ajoutée proche de zéro et une fraction de la puissance par rapport aux câbles optiques actifs optiques (AOC). NVIDIA fine-tune chaque longueur pour minimiser le bruit du signal et les réflexions, assurant un fonctionnement robuste dans les tissus NDR InfiniBand à haute densité.Le firmware ACC est sensible au protocole et bascule automatiquement entre InfiniBand et Ethernet sans configuration manuelle.
Ce câble est conçu en utilisant 30AWG pour les variantes 3m/4m et 26AWG plus épais pour la version 5m (N005), réduisant les pertes d'insertion et répondant aux spécifications strictes de l'InfiniBand协会.
- ConnexionCommutateurs NVIDIA Quantum-2 (800 Gb/s)dans les topologies de feuilles vertébrales jusqu'à 5 mètres.
- Liens de commutation vers le serveur:DGX H100les systèmes aux commutateurs Quantum-2 ou Spectrum-4.
- Les tissus NDR InfiniBand nécessitant des interconnexions denses, peu coûteuses et à faible puissance pour les grappes IA/ML.
- Applications de rupture Ethernet 800GbE à 2x400GbE dans des environnements basés sur le spectre 4.
- TOR du centre de données aux racks adjacents où les émetteurs-récepteurs optiques sont inutiles.
Conçu pour une intégration transparente dans les piles d'informatique et de réseautage accélérées NVIDIA.
- Commutateurs à bande InfiniNVIDIA Quantum-2 (par exemple, série QM9700)
- Commutateurs Ethernet NVIDIA Spectrum-4 (série SN5000)
- Systèmes NVIDIA DGX H100 / DGX A100 avec cages OSFP
- Tous les ports OSFP conformes à la norme industrielle OSFP MSA prenant en charge 100G-PAM4 (800G/400G)
| Paramètre | Spécification |
|---|---|
| Taux de données | L'ensemble de 800 Gb/s (2x400 Gb/s à double port) utilisant une modulation 8x 100 G-PAM4 |
| Type de connecteur | OSFP (Octal Small Formfactor Pluggable) à 2x OSFP (port jumelé) |
| Longueur du câble | 5 mètres (variante N005) |
| Émetteur-récepteur | 26AWG (2x8 paires) |
| Diamètre du câble | 80,9 mm ± 0,03 mm |
| Consommation d'électricité | 1.5 watts maximum par extrémité, typiquement 1,2W |
| Voltage d'alimentation | 3.3V ± 5% (3,135V ∼ 3,465V) |
| Température du boîtier de fonctionnement | 0°C à +70°C |
| Température de stockage | -40°C à +85°C |
| Impédance caractéristique | 100Ω ± 10% |
| Retard de propagation | ≤ 4,5 ns/m |
| Radius de courbure minimum (unique, éloigné de la côte) | 5x le diamètre du câble (~ 44,5 mm) |
| Radius de courbure minimum (à répétition/longueur) | 10x le diamètre du câble (~ 89 mm) |
| Radius de courbure de l'assemblage (près du connecteur) | 10x le diamètre du câble |
| Matériau de la veste | LSZH (halogène à faible teneur en fumée) |
| Conformité réglementaire | La valeur de l'échantillon doit être déterminée en fonction de l'indicateur de la marque. |
| Nom de la commande | Définition | Longueur | Le groupe de travail | Type de câble |
|---|---|---|---|---|
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. | NVIDIA Active Copper Cable, NDR à double port IB, 800 Gb/s, OSFP | 3m | 30AWG | Ronde standard |
| Le numéro de série de l'appareil doit être identifié. | NVIDIA Active Copper Cable, NDR à double port IB, 800 Gb/s, OSFP | 4m | 30AWG | Ronde standard |
| Le nombre d'équipements utilisés est déterminé en fonction du type de véhicule. | NVIDIA Active Copper Cable, NDR à double port IB, 800 Gb/s, OSFP, 5m, 26AWG | 5 m | 26AWG | Ronde, largeur plus élevée |
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | Cable à tête plate, 3 m, OSFP à 2xOSFP, pour le routage spécifique DGX H100 | 3m | 30AWG | Le dessus plat |
| Le nombre d'équipements à transporter est déterminé par le système de contrôle de la sécurité. | Plate jusqu'au sommet à nageoires, 3 m | 3m | 30AWG | Des hybrides |
Le groupe Starsurge de Hong Kong fournit un support complet du cycle de vie, y compris une consultation avant vente, une validation de la compatibilité, une expédition mondiale et une assistance technique après-vente.Notre équipe expérimentée travaille avec des entreprises, les institutions de recherche et les opérateurs de centres de données pour déployer les solutions de réseau NVIDIA avec confiance.
- Longueur de câble personnalisée / demande d'étiquetage (sous réserve de la MOQ).
- FAE (Field Application Engineer) pour une intégration à grande échelle.
- Les services de garantie et de RMA sont alignés sur les normes de produits NVIDIA.
- Consolidation de la fiche d'identification pour le matériel réseau: commutateurs, NIC, câbles, émetteurs-récepteurs.
Sensitivité à l'ESD:Utilisez toujours des sangles de mise à la terre ESD et un plancher à sécurité ESD lors de l'insertion ou de l'extraction des câbles.Évitez de se plier au-delà du rayon de courbure minimum spécifié, en particulier près de la coque arrière. Assurez-vous que le routage du câble ne dépasse pas la charge de traction ou les valeurs d'écrasement. Pour une installation détaillée, consultez la note d'application des directives de gestion des câbles NVIDIA.
Le produit est certifié RoHS, CE, FCC Classe A. Il est destiné à une utilisation commerciale dans les centres de données; dans les environnements résidentiels, il peut causer des interférences et les utilisateurs doivent corriger à leurs propres frais.
Fondée en 2008,Hong Kong Starsurge Group Co., Limited est une société de services à la clientèle basée à Hong Kong.est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.contrôleursNos équipes de vente et techniques expérimentées soutiennent les secteurs du gouvernement, de la santé, de la fabrication, de l'éducation, des finances et des entreprises.Starsurge fournit également des solutions IoTAvec une philosophie axée sur le client, nous offrons une qualité fiable, un service réactif,et des solutions sur mesure pour construire des, une infrastructure réseau évolutive.
En tant que partenaire autorisé des principales marques, dont NVIDIA / Mellanox, Starsurge garantit des produits authentiques avec une traçabilité complète et des délais rapides.
Pour les appareils de traitement des ondes, la fréquence d'émission est supérieure ou égale à:
5 mètres (26AWG)
1.5W par extrémité
Propagation de ~ 4,5 ns/m
Le système de détection de l'émission de CO2 doit être utilisé pour la détection de l'émission de CO2.
0°C à +70°C
| Commutateur / système NVIDIA | Type de port | Compatibilité avec le MCA4J80-N005 |
|---|---|---|
| Quantum-2 QM9700 ou QM9790 | Les données sont fournies par les autorités compétentes de l'État membre. | Compatible, connexion directe |
| Spéctrum-4 série SN5000 | Le modèle OSFP 800G Ethernet | Oui, détection automatique du protocole |
| DGX H100 (8-GPU) | Pour les appareils de type "LED" | Compatible avec des ports de 2x400 Gb/s par câble |
| NVIDIA ConnectX-7 ou BlueField-3 | Les données de référence doivent être fournies à l'autorité compétente. | Dépend du type d'adaptateur; pour le commutateur NDR400 à 800G, utilisez une cartographie de rupture appropriée |
- Confirmer que le commutateur ou le serveur dispose de cages OSFP prenant en charge la sortie 800G ou 2x400G.
- Vérifiez la longueur requise: MCA4J80-N005 = 5 m; pour les trajets plus courts, considérez N003 ou N004.
- Assurez-vous que le rayon de courbure du câble correspond à la disposition du rack (minimum 89 mm près des connecteurs).
- Vérifier le protocole (InfiniBand ou Ethernet) aucune configuration n'est nécessaire mais s'assurer que le profil du commutateur correspond.
- Précautions en matière de DSE: personnel formé, environnement à terre.
3m, 30AWG, rond standard, 1,5W par extrémité
3 m de haut plat pour un espace libre plus étroit (spécifique à la DGX H100)
DAC passif jusqu'à 2,5 m, options QSFP-DD/OSFP
32 ports OSFP 800Gb/s NDR InfiniBand
- NVIDIA Lignes directrices de gestion des câbles et FAQ Note d'application
- Le système d'exploitation de l'équipement de base est un système de gestion de l'équipement.
- Guide de réglage des performances de NDR InfiniBand
- Notes de conformité FCC de classe A et EMC pour les installations de centres de données
