NVIDIA MFP7E20-N010 10m câble de séparation de fibres passives. MPO-12/APC à 2xMPO-12/APC pour 400G/800G InfiniBand
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E20-N010 |
| Document: | MFP7E20-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MFP7E20-N010 | Forme du matériau: | Fil rond |
|---|---|---|---|
| Autorisation de résistance à la traction: | 1000N <10000N | Certification: | RoHS, CE, ISO9001, VDE, CCC |
| matériau de la gaine: | PVC | Longueur: | 10m |
| Débit de données: | 400 Go / s | Origine: | Inde / Israël / Chine |
| Mettre en évidence: | NVIDIA 10m câble de séparateur de fibre passif,Le câble MPO-12 APC 400G InfiniBand,NVIDIA MPO-12 avec garantie |
||
Description de produit

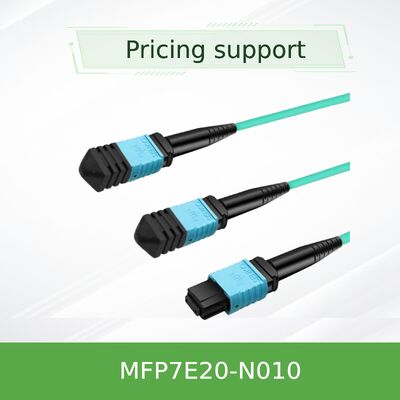

NVIDIA MFP7E20-N010 10m câble de séparation optique
MPO-12/APC à double MPO-12/APC. Multimode à 8 fibres pour 400G/800G InfiniBand et Ethernet
Le NVIDIA MFP7E20-N010 est un câble de séparation de fibres passives conçu avec précision et conçu pour les environnements de centres de données de haute densité 400 Gb / s et 800 Gb / s.Il permet une connectivité transparente entre les émetteurs-récepteurs OSFP à double port et les émetteurs-récepteurs OSFP ou QSFP112 à double port de 400 Gb/s, prenant en charge les applications NDR InfiniBand et 400GbE avec une portée de 10 mètres.
Un aperçu des faits clés
| Numéro du produit | Pour l'utilisation des appareils électroménagers |
| Longueur du câble | 10 mètres (32,8 pieds) |
| Type de connecteur | 1x MPO-12/APC (femelle) à 2x MPO-12/APC (femelle) |
| Type de fibre | Multimode à 8 fibres 50/125 μm (OM3 pour ≤ 30 m, OM4 pour > 30 m) |
| Application du projet | Split OSFP à deux ports (800G) à deux ports 400G OSFP/QSFP112 |
| Classification de la veste | LSZH (halogène à faible teneur en fumée) / OFNR, Aqua |
Vue d'ensemble du produit
Le NVIDIA MFP7E20-N010 fait partie de la famille de câbles à séparateur optique passif de la série MFP7E20, spécialement conçue pour les réseaux InfiniBand NDR et 400G Ethernet de nouvelle génération.Ce câble de 10 mètres comporte un2 configuration de ventilation, conversion d'un connecteur MPO-12/APC en deux connecteurs MPO-12/APC,permettant aux émetteurs-récepteurs OSFP à double port (800 Gb/s) de se connecter à deux émetteurs-récepteurs distincts de 400 Gb/s (OSFP ou QSFP112) dans des adaptateurs ConnectX-7 ou des DPU BlueField-3.
Utilisant 8 fibres actives (4 émetteurs, 4 récepteurs) avec câblage croisé de type B, le câble assure une cartographie correcte des voies (Pin 1 → Pin 12) pour une intégrité optimale du signal.Le vernis de contact physique (APC) en angle (angle de 8 degrés) minimise la réflexion optique, essentielle pour les systèmes de modulation PAM4 à grande vitesse utilisés dans la transmission 200G par voie.
Principales caractéristiques

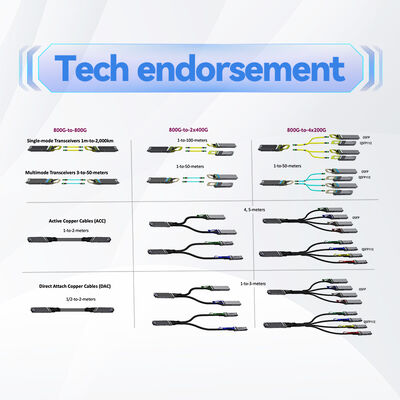

- 12 Conception du séparateur à ventilation:Converti un OSFP à double port (800G) en deux liaisons 400G indépendantes.
- Les connecteurs MPO-12/APC:Le polissage en angle (8°) réduit la réflexion pour une qualité supérieure du signal dans les liaisons optiques à grande vitesse.
- Le câblage croisé de type B:Assure un alignement correct de la voie (Pin 1 à Pin 12) par attribution de voie optique du récepteur.
- 8 Fibres actives:4 fibres pour la transmission, 4 pour la réception; 4 fibres inactives agissent comme éléments de résistance.
- Construction à haute durabilité:Veste LSZH ronde flexible avec verrouillage push-pull pour une installation et un détachement faciles.
- Conformité du secteur:Répond aux normes IEC 61754-7, GR-1435, et Telcordia en matière de fiabilité.
- Agnostique du protocole:Prend en charge les protocoles InfiniBand NDR/HDR, Ethernet 400GbE et NVLink.
Technologie optique et intégrité du signal
Le MFP7E20-N010 utilise des connecteurs MPO-12/APC avec une face d'extrémité inclinée de 8 degrés.prévention de la distorsion du signal causée par la lumière réfléchie qui rentre dans la source laserCeci est particulièrement critique pour la modulation PAM4 utilisée dans la transmission 200G par voie, où le rapport signal-bruit est primordial.
Le schéma de croisement de type B garantit que la fibre de transmission de la voie 1 du côté de l'interrupteur s'aligne avec le photodétecteur de réception de la voie 12 du côté de l'adaptateur,le maintien d'une bonne cartographie des canaux optiques à travers la liaison.
Perte d'insertion:≤ 0,35 + 0,0004 x L (dB) où L = longueur en mètres, assurant une performance prévisible sur une distance de 10 m.

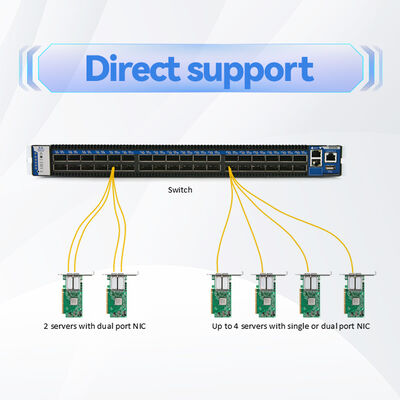

Des déploiements typiques
- Les connexions feuille-colonne vertébrale:Connexion de commutateurs NVIDIA Quantum-2 (avec OSFP à double port) aux nœuds de calcul avec des adaptateurs ConnectX-7.
- Les groupes de formation en IA:Lier les ports de commutation 800G à des interfaces de serveur GPU 400G doubles.
- Systèmes de stockage:L'interconnexion du stockage haute performance avec les DPU BlueField-3.
- Centre de données haut de gamme:Diffusion des commutateurs de base à haute densité vers plusieurs commutateurs ou serveurs ToR.
- Environnements multiprotocole:Fabriques mixtes InfiniBand et Ethernet utilisant des émetteurs-récepteurs compatibles.

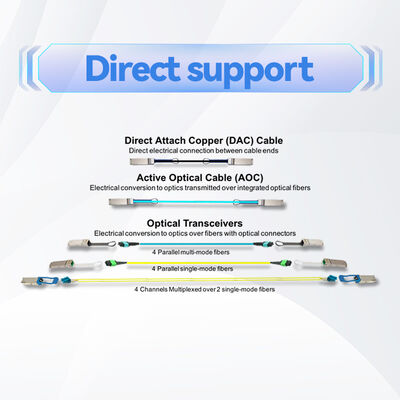

Compatibilité et couplage des émetteurs-récepteurs
Le MFP7E20-N010 est conçu pour fonctionner avec le portefeuille d'émetteurs-récepteurs optiques à grande vitesse de NVIDIA:
| Finition | Transcepteurs compatibles | Application du projet |
|---|---|---|
| Résistant à l'humidité | MMA4Z00-NS (OSFP DR8 à deux ports) | Partie du commutateur (800G) |
| Les deux extrémités MPO-12/APC | Les données de référence doivent être fournies à l'autorité compétente. | côté de l'adaptateur (400G chacun) |
Remarque: les deux ports d'un émetteur-récepteur OSFP à deux ports doivent utiliser le même type de câble (à la fois séparateur ou à la fois droit).

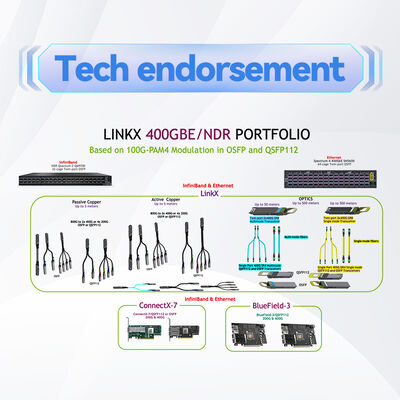

Matrice de compatibilité
| Plateforme | Compatibilité |
|---|---|
| NVIDIA Quantum-2 série QM9700/QM9790 | ✓ Oui (avec émetteurs-récepteurs OSFP à double port) |
| Adaptateurs NVIDIA ConnectX-7 | ✓ Oui (avec des cages OSFP ou QSFP112) |
| NVIDIA BlueField-3 DPU | ✓ Oui (avec des émetteurs-récepteurs appropriés) |
| Commutateurs 400G fournis par des tiers | ✓ Lorsque vous utilisez des émetteurs-récepteurs OSFP/QSFP112 compatibles 400G |
Spécifications techniques
| Catégorie | Détails |
|---|---|
| Numéro de la partie | Pour l'utilisation des appareils électroménagers |
| Définition | NVIDIA câble à fibre passive, MMF, MPO-12/APC à 2x MPO-12/APC, 10m |
| Type de connecteur | MPO-12/APC femelle (les deux extrémités), coquille verte |
| Nombre de fibres | 8 fibres actives (4 Tx, 4 Rx) + 4 éléments de résistance inactive |
| Type de fibre | Multimode 50/125μm (OM3 pour ≤ 30m, OM4 pour > 30m) |
| Longueur du câble | 10 mètres (tolérance: +0,1/-0m) |
| Diamètre du câble | 3.0 ± 0,2 mm |
| Radius de courbure minimum | 30 mm (partout sur le câble) |
| Matériau de la veste | LSZH (halogène à faible teneur en fumée zéro), OFNR, couleur aqua |
| Perte d'insertion (IL) | ≤ 0,35 + 0,0004 x L dB (L = longueur en mètres) |
| Perte de rendement (RL) | ≥ 35 dB |
| Topologie du câblage | Croisée (type B) |
| Température de fonctionnement | 0°C à 70°C |
| Température de stockage | -40°C à 85°C |
| L'humidité (de fonctionnement) | 10% à 85% de RH (non condensée) |
| Conformité réglementaire | Le produit doit être présenté sous forme d'une pièce d'emballage. |
| Classe de sécurité du laser | Classement I (CEI 60825-1, 21 CFR 1040) |
| Conformité EMC | Les produits de la catégorie A doivent être présentés dans la catégorie A de la présente annexe. |
Guide de sélection: Options de longueur de la série MFP7E20
| Numéro de la partie | Longueur | Cas d'utilisation typique |
|---|---|---|
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 3m | Connexions à même rack |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 5 m | Connexions de racks adjacentes |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 7m | À l'intérieur des connexions de rangée |
| Pour l'utilisation des appareils électroménagers | 10m | Résultats de la vérification |
| Pour les appareils à moteur à combustion | 15m | Connexions transversales |
| MFP7E20 à N020 | 20m | Plateaux multiples séparés |
| MFP7E20 à N030 | 30m | Réservoirs de fin de rangée pour serveurs |
| Nombre de pièces | 50m | À travers le centre de données (avec OM4) |
Avantages du MFP7E20-N010
- Portée optimisée à 10 m:Idéal pour les distances typiques de rack à rack dans les centres de données modernes.
- Performance homologuée par NVIDIA:Testé en usine pour assurer la fiabilité et la conformité avec les spécifications NDR InfiniBand.
- Conception efficace en termes d'espace:Une veste ronde flexible de 3 mm avec des onglets push-pull simplifie la gestion et l'installation du câble.
- À l' épreuve du temps:Prend en charge la modulation PAM4 de 200G par fibre, prête pour les déploiements 1.6T de nouvelle génération.
- Conformité à la sécurité:La veste LSZH réduit les émissions toxiques en cas d'incendie, idéale pour les espaces fermés des centres de données.
Service et soutien de Hong Kong Starsurge
En tant que fournisseur expérimenté d'infrastructures réseau depuis 2008, Starsurge s'assure que vos besoins en câblage sont pleinement pris en charge:
- Des câbles optiques NVIDIA authentiques avec une traçabilité totale.
- Guidance technique avant vente sur la longueur du câble et la correspondance des émetteurs-récepteurs.
- Expédition mondiale avec emballage sécurisé.
- Assistance après-vente et garantie.
- Des réductions sur les commandes en vrac et des demandes de longueur personnalisées sont les bienvenues.
Liste de vérification de l'acheteur
- Vérifier la compatibilité de l'émetteur-récepteur (OSFP à double port du côté du commutateur, OSFP/QSFP112 400G du côté de l'adaptateur).
- Confirmer l'exigence de longueur du câble: 10 m convient à la plupart des distances entre rangées.
- S'assurer que les connecteurs MPO-12/APC sont utilisés (enveloppe verte) - non compatibles avec l'UPC (enveloppe bleue).
- Planifier les outils de nettoyage appropriés et la gestion du capuchon de poussière pendant l'installation.
- Vérifiez l'environnement de fonctionnement: 0 à 70 °C, humidité 10 à 85%, non condensant.
Précautions de manutention et d'installation
- Gardez les bouchons de poussièrejusqu'à immédiatement avant l'insertion pour éviter la contamination des connecteurs.
- Toujours propre.les connecteurs de câbles et les récepteurs émetteurs-récepteurs utilisant des nettoyants optiques appropriés avant l'accouplement.
- Évitez les virages serrés- maintenir un rayon de courbure ≥ 30 mm pour éviter les dommages aux fibres et la perte de signal.
- Précautions en matière de DSE- alors que le câble lui-même est passif, il se branche sur des émetteurs-récepteurs sensibles à l'ESD; utilisez des postes de travail ancrés.
- Ne mélangez pas les connecteurs APC et UPC- la différence d'angle de 8° empêche le bon accouplement et peut endommager les connecteurs.
- Garder à l' écart des liquideset de la poussière.
Questions fréquemment posées
R: La série MFP7E20 est un câble à séparateur 1:2 spécialement conçu pour les émetteurs-récepteurs OSFP à double port. Il ventile un connecteur MPO-12/APC en deux connecteurs MPO-12/APC séparés,permettant à un port de commutation 800G de se connecter à deux appareils 400GUn câble troncal standard aurait une connectivité un à un.
R: Oui, le câble est protocole-agnostique. Lorsqu'il est utilisé avec des émetteurs-récepteurs appropriés, il prend en charge 200G (en utilisant 2 fibres par direction) et est rétrocompatible avec des vitesses inférieures,à condition que les émetteurs-récepteurs utilisent des interfaces MPO-12/APC.
R: Oui, 10 m sont généralement suffisants pour les connexions dans la même rangée ou entre rangées adjacentes, compte tenu de la gestion des câbles verticaux et du routage des plateaux aériens.
R: NVIDIA fournit une garantie limitée d'un an. Starsurge offre un support supplémentaire pour les réclamations de garantie et les remplacements.
R: Les extrémités du câble sont marquées "1" et "2" sur les coins de séparateur pour les identifier.aucune orientation spéciale n'est nécessaire au-delà de l'appariement des connecteurs aux émetteurs-récepteurs.
À propos de Hong Kong Starsurge Group Co., Limited
Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.la société dessert des clients dans le monde entier avec des produits incluant des commutateurs réseau, NIC, points d'accès sans fil, contrôleurs, câbles et équipements de réseau connexes.le secteur manufacturierLa société propose également des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés, le support multilingue et la livraison mondiale.Avec une approche axée sur le client, Starsurge se concentre sur une qualité fiable, un service réactif et des solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.
