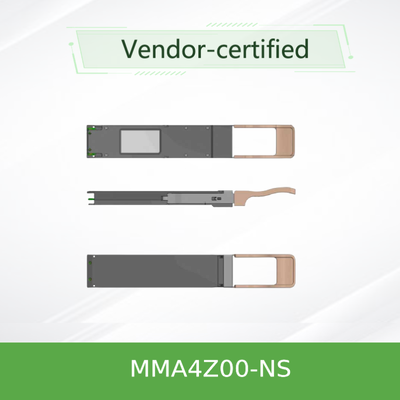

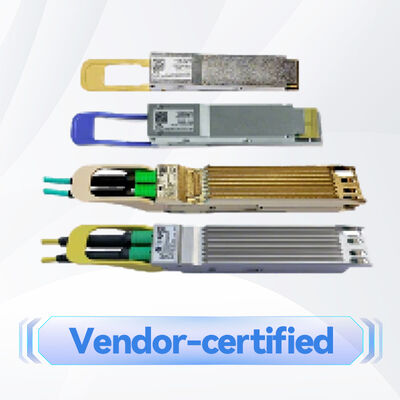

800G OSFP SR8 émetteur-récepteur pour les commutateurs MMA4Z00-NS
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | Émetteur-récepteur optique MMA4Z00-NS de Mellanox |
| Document: | MMA4Z00-NS.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Condition: | NOUVEAU ET ORIGINAL | Disponibilité: | Action |
|---|---|---|---|
| Technologie: | Infiniband et Ethernet | Vitesse maximale: | 800 Go / s |
| Longueur: | 50M | Plage de température: | 0°C à +70°C |
| Mettre en évidence: | Émetteur-récepteur Osfp Sr8 800g,Émetteur-récepteur Nvidia Quantum-2,Transcepteur OSFP avec portée de 50 m |
||
Description de produit
Transceiver multimode OSFP Twin-Port SR8 800G NVIDIA MMA4Z00-NS
Module optique 8 canaux 100G-PAM4 2x400Gb/s pour commutateurs Quantum-2 et Spectrum-4
Présentation du produit
Le NVIDIA MMA4Z00-NS est un transceiver parallèle multimode OSFP Twin-port 800Gb/s qui intègre deux moteurs de transceiver indépendants de 400Gb/s dans un seul facteur de forme OSFP. Il utilise deux connecteurs optiques MPO-12/APC à 4 canaux, chacun prenant en charge 400Gb/s sur une modulation 100G-PAM4. Cette conception innovante permet 64 ports de 400Gb/s dans un commutateur Quantum-2 à 32 cages, offrant une densité de commutation sans précédent. Le firmware du transceiver prend automatiquement en charge les protocoles InfiniBand NDR et 400GbE en fonction du commutateur hôte. Disponible en variantes à dessus à ailettes (commutateurs refroidis par air) et à dessus plat (DGX H100 / refroidis par liquide).
Caractéristiques principales
- Débit de données : 800Gb/s (2x 400Gb/s) - 8x voies 100G-PAM4
- Prise en charge des protocoles : InfiniBand NDR, 400GbE (détection automatique)
- Interface optique : Deux connecteurs MPO-12/APC (4 canaux chacun)
- Longueur d'onde : VCSEL 850nm
- Portée : 50m OM4 / 30m OM3
- Consommation électrique : 17W max (15W typique) / 2W en veille basse consommation
- Hot-pluggable : Facteur de forme OSFP, conforme à la norme OSFP MSA
- Gestion : Conforme à CMIS 4.0, interface I²C
- Diagnostics numériques : DDM pour la température, la tension, le biais, la puissance Tx/Rx
- Conformité : RoHS, sécurité laser de classe 1M
Technologie et conception
Le MMA4Z00-NS est une innovation clé de NVIDIA qui permet deux moteurs de transceiver 400G indépendants dans un seul boîtier OSFP. Ceci est réalisé grâce à un arrangement de connecteurs verticaux breveté qui accueille deux connecteurs optiques MPO-12/APC dans le facteur de forme OSFP. Chaque moteur prend en charge 4 voies de modulation 100G-PAM4 à l'aide de la technologie VCSEL 850nm. La variante à dessus à ailettes offre un refroidissement amélioré pour les commutateurs refroidis par air, tandis que la variante à dessus plat est conçue pour les systèmes DGX H100 Cedar-7 et les environnements refroidis par liquide. Le transceiver prend en charge l'égalisation Tx adaptative, l'amplitude de sortie Rx programmable et des diagnostics numériques complets avec générateur/vérificateur PRBS et modes de bouclage.

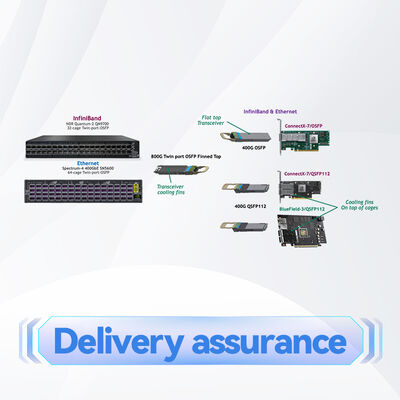

Déploiements typiques
- Commutateur à commutateur (800G) : Connectez deux commutateurs Quantum-2 ou Spectrum-4 à 800Gb/s à l'aide de deux câbles fibre MFP7E10 droits.
- Commutateur à deux adaptateurs 400G : Connectez-vous à deux adaptateurs ConnectX-7/OSFP ou BlueField-3/QSPP112 à 400G chacun à l'aide de câbles droits.

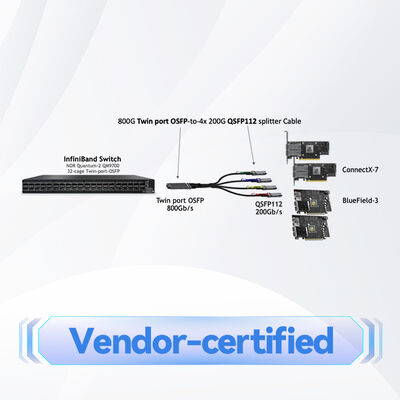

- Commutateur à quatre adaptateurs 200G : Utilisez des câbles répartiteur MFP7E20 1:2 pour vous connecter à quatre adaptateurs 200G, avec réduction automatique de puissance dans les transceivers 400G.
- Intégration DGX H100 : La variante à dessus plat connecte les systèmes GPU Cedar-7 aux commutateurs Quantum-2 ou Spectrum-4.
- Commutateur à commutateur (2 x 400G) : Routez deux fibres vers des commutateurs différents pour des liaisons doubles 400G.
Compatibilité
Commutateurs : NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) - tous deux nécessitent des boîtiers OSFP à dessus à ailettes pour un fonctionnement refroidi par air.
Adaptateurs / DPU : ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Les transceivers OSFP à port unique (MMA4Z00-NS400) ne sont pas destinés à être utilisés dans les commutateurs.
Câbles fibre recommandés : MFP7E10 (droit, 4 canaux vers 4 canaux) et MFP7E20 (répartiteur 1:2, 4 canaux vers 2x2 canaux) - tous deux de type B croisé avec MPO-12/APC.
Règle critique : Les deux fibres d'un transceiver twin-port doivent être du même type (toutes deux droites ou toutes deux réparties) - ne peuvent pas être mélangées.
Protocole : Détection automatique d'InfiniBand NDR ou 400GbE en fonction du protocole du commutateur.
Spécifications
| Paramètre | Valeur |
|---|---|
| Type de produit | Transceiver multimode OSFP Twin-Port SR8 800G |
| Facteur de forme | OSFP (variantes à dessus à ailettes ou à dessus plat) |
| Débit de données | 800Gb/s (2x 400Gb/s) - 8x 100G-PAM4 |
| Connecteurs optiques | Deux MPO-12/APC (chacun à 4 canaux) |
| Fibres actives par port | 8 (4 TX + 4 RX) par connecteur MPO |
| Longueur d'onde | VCSEL 850nm |
| Portée (OM4) | Jusqu'à 50m (avec 2 panneaux de brassage) |
| Portée (OM3) | Jusqu'à 30m (avec 2 panneaux de brassage) |
| Tension d'alimentation | 3.3V (3.135V - 3.465V) |
| Puissance max (active) | 17W max (15W typique) |
| Mode basse consommation | 2W max |
| Température du boîtier de fonctionnement | 0 °C à 70 °C |
| Température de stockage | -40 °C à 85 °C |
| Interface de gestion | I²C (conforme à CMIS 4.0) |
| Diagnostics numériques | Temp, Vcc, biais, puissance Tx/Rx par voie |
| Sécurité laser | Classe 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Numéro de modèle | MMA4Z00-NS |
La variante à dessus à ailettes est pour les commutateurs Quantum-2/Spectrum-4 refroidis par air. La variante à dessus plat (MMA4Z00-NS-FLT) est pour les systèmes DGX H100 Cedar-7 et les systèmes refroidis par liquide.
Guide de sélection
| Numéro de pièce de commande | Description | Facteur de forme | Dessus |
|---|---|---|---|
| MMA4Z00-NS | OSFP SR8 800G, 2x400G, multimode, MPO-12/APC, 850nm, 50m | OSFP | Ailleté |
| MMA4Z00-NS-FLT | OSFP SR8 800G, 2x400G, multimode, MPO-12/APC, 850nm, 50m | OSFP | Plat |
| MMA4Z00-NS400 | OSFP SR4 400G, port unique (pour adaptateurs ConnectX-7/OSFP) | OSFP | Plat |
| MMA1Z00-NS400 | QSFP112 SR4 400G (pour ConnectX-7/QSFP112 et BlueField-3) | QSFP112 | -- |
Le MMA4Z00-NS (aileté) est requis pour les commutateurs Quantum-2 et Spectrum-4 refroidis par air. La variante à dessus plat est pour les systèmes DGX H100 et refroidis par liquide.
Avantages
- Densité inégalée : 64 ports de 400Gb/s dans un commutateur Quantum-2 à 32 cages - densité 2x par rapport aux conceptions conventionnelles.
- Déploiement flexible : Prend en charge le commutateur à commutateur (800G), le commutateur à adaptateur (2x400G) et le commutateur à 4 adaptateurs (4x200G) avec des câbles répartiteur.
- Agnostique au protocole : Détection automatique d'InfiniBand ou d'Ethernet, simplifiant l'inventaire et la logistique.
- Efficacité énergétique : Mode veille basse consommation de 2W et réduction automatique de puissance de 200G côté transceiver.
- Câblage polyvalent : Prend en charge les câbles droits ou répartiteur avec des choix de longueur indépendants (les deux câbles doivent être du même type).
- Fiabilité éprouvée : La validation du système de bout en bout de NVIDIA garantit des performances optimales.
Service et support
En tant que partenaire agréé NVIDIA, Hong Kong Starsurge Group fournit :
- Consultation technique avant-vente pour la conception d'interconnexions optiques 800G/400G.
- Logistique mondiale avec suivi en temps réel et support de dédouanement.
- Couverture de garantie matérielle standard NVIDIA.
- Conseils sur le firmware/la compatibilité pour les plateformes Quantum-2 et Spectrum-4.
- Support multilingue (anglais, mandarin, cantonais) par e-mail ou téléphone.
Questions fréquemment posées
Q : Quelle est la différence entre les variantes à dessus à ailettes et à dessus plat ?
R : La variante à dessus à ailettes (MMA4Z00-NS) est destinée aux commutateurs Quantum-2 et Spectrum-4 refroidis par air avec un flux d'air réduit. La variante à dessus plat (MMA4Z00-NS-FLT) est destinée aux systèmes DGX H100 Cedar-7 et aux environnements refroidis par liquide.
Q : Puis-je utiliser des câbles droits et des câbles répartiteur ensemble dans le même transceiver ?
R : Non. Les deux ports fibre d'un transceiver OSFP twin-port doivent utiliser le même type de câble - soit tous deux droits (MFP7E10), soit tous deux répartiteur (MFP7E20).
Q : Quelle est la portée maximale de ce transceiver ?
R : 50m sur fibre multimode OM4 (avec deux jonctions de panneau de brassage) ou 30m sur OM3.
Q : Ce module peut-il être utilisé dans les adaptateurs ConnectX-7 ?
R : Non. Il s'agit d'un transceiver de commutateur twin-port. Pour les adaptateurs ConnectX-7, utilisez des transceivers OSFP à port unique (MMA4Z00-NS400) ou QSFP112 (MMA1Z00-NS400).
Précautions de manipulation
Avertissement de sécurité laser : L'exposition à la lumière laser peut endommager les yeux. Utilisez un équipement de protection faciale lors de la manipulation de ce produit et gardez la lumière laser loin des yeux et du visage.
- Gardez les capuchons anti-poussière sur les deux connecteurs optiques chaque fois que les câbles fibre ne sont pas connectés.
- Nettoyez toujours les réceptacles du transceiver et les connecteurs de câble avant l'insertion - 80% des problèmes de liaison sont liés à des connecteurs optiques sales.
- Respectez les précautions ESD standard lors de l'installation et de la manipulation.
- N'appliquez pas de liquides sur les connecteurs optiques ; utilisez des outils et des méthodes de nettoyage approuvés.
- Utilisez uniquement des câbles fibre fournis par NVIDIA ou qualifiés (série MFP7E10/MFP7E20).
- Les deux câbles doivent avoir une longueur approximativement égale pour éviter une inadéquation de latence (4,5 ns/m).
- Assurez-vous que le module est complètement inséré et verrouillé pour éviter les problèmes thermiques et de connectivité.
À propos de Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited est un fournisseur de matériel réseau, de services informatiques et de solutions d'intégration de systèmes axé sur la technologie. Depuis 2008, nous servons des clients dans le monde entier avec des équipements réseau, notamment des commutateurs, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles et des modules optiques. Nos équipes commerciales et techniques expérimentées soutiennent divers secteurs tels que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. Nous fournissons des solutions personnalisées, une logistique mondiale et un support multilingue - le tout basé sur un engagement client avant tout en matière de fiabilité, de performance et de évolutivité.
Faits clés
| Numéro de pièce : | MMA4Z00-NS |
| Facteur de forme : | OSFP (dessus à ailettes) |
| Débit de données : | 800G (2x400G) |
| Connecteurs : | 2x MPO-12/APC |
| Portée : | 50m OM4 / 30m OM3 |
| Longueur d'onde : | VCSEL 850nm |
| Puissance : | 17W max / 2W en veille |
| Application : | Quantum-2, Spectrum-4 |
Liste de contrôle de l'acheteur
- Confirmez que votre commutateur prend en charge les transceivers OSFP twin-port (Quantum-2 ou Spectrum-4).
- Sélectionnez la bonne variante de dessus : dessus à ailettes pour les commutateurs refroidis par air, dessus plat pour les systèmes DGX/refroidis par liquide.
- Choisissez le type de câble : droit (MFP7E10) pour 400G par port ou répartiteur (MFP7E20) pour 200G par port.
- Assurez-vous que les deux câbles sont du même type (tous deux droits ou tous deux répartiteur).
- Vérifiez que l'installation fibre est OM3 ou OM4 avec des connecteurs MPO-12/APC.
- Vérifiez les exigences de température ambiante du commutateur (max 35°C avec tous les ventilateurs, 30°C en cas de défaillance d'un ventilateur).
- Confirmez le protocole : InfiniBand NDR ou 400GbE (détection automatique).
