Port OSFP 2x400Gb/S SR8 à plusieurs modes de fonctionnement 50m de jumeau de l'émetteur-récepteur 800Gb/S de MMA4Z00-NS Mellanox

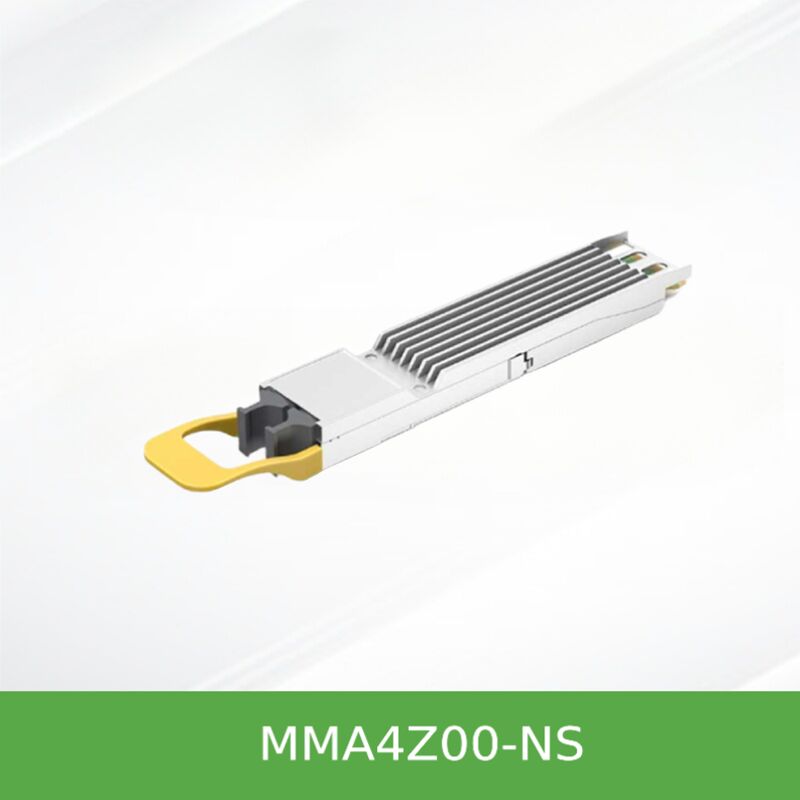

Le NVIDIA MMA4Z00-NS (OSFP SR8 Twin-port 800 Gb/s) est un émetteur-récepteur révolutionnaire qui intègre deux moteurs optiques parallèles multimodes de 400 G dans une seule fiche OSFP. Chaque moteur utilise 4 voies de 100G-PAM4 (SR8) et se connecte via des connecteurs MPO-12/APC indépendants. Cette conception unique à double port permet aux architectes réseau de maximiser la densité de la face avant des commutateurs : une seule cage OSFP dans les commutateurs Quantum-2 ou Spectrum-4 fournit deux interfaces optiques 400G. Avec la détection automatique du firmware InfiniBand et Ethernet intégrée, l'émetteur-récepteur fonctionne de manière transparente dans les environnements NDR InfiniBand et 400GbE. Conçu pour les liaisons multimodes à courte portée jusqu'à 50 mètres, c'est le choix optimal pour les topologies spine-leaf, les clusters GPU et les interconnexions de centres de données haute performance.

Construit autour de l'architecture twin-port de NVIDIA, le MMA4Z00-NS utilise deux sous-ensembles optiques indépendants à 4 voies, chacun pilotant une signalisation 100G-PAM4 sur fibre multimode OM3/OM4. L'émetteur-récepteur intègre des lasers VCSEL 850 nm, des photodiodes PIN et un DSP de précision pour une intégrité de signal robuste. Les connecteurs MPO-12/APC à contact physique angulé minimisent la réflexion arrière, permettant des performances fiables dans les interconnexions optiques denses. Le module prend en charge l'égalisation Tx adaptative, l'amplitude de sortie Rx programmable et des générateurs PRBS intégrés pour les tests de bouclage hôte/ligne. La surveillance des diagnostics numériques (DDM) fournit des informations en temps réel sur la température, la tension, le courant de polarisation et la puissance Tx/Rx par voie.

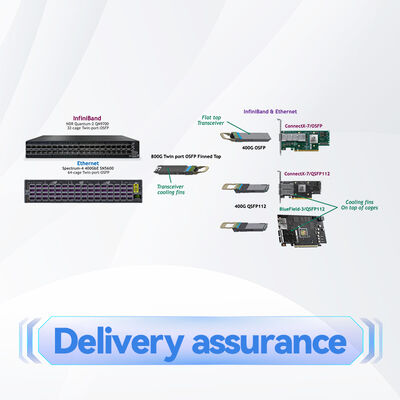

• Commutateur à commutateur : Connectez deux commutateurs Quantum-2 ou Spectrum-4 à 800 Gb/s en utilisant deux fibres droites (2x400G). Alternativement, connectez un seul émetteur-récepteur Twin-port à deux commutateurs différents, formant des liaisons 400G indépendantes.
• Commutateur à adaptateur/DPU : Connectez un émetteur-récepteur Twin-port à deux adaptateurs 400G ConnectX-7 ou DPU BlueField-3 (formats OSFP ou QSFP112) en utilisant des câbles droits.

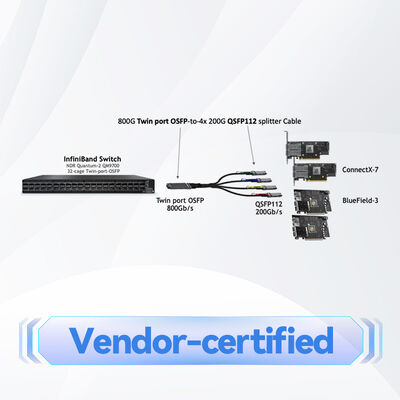

• Commutateur à quatre appareils 200G : Déployez des câbles répartiteur 1:2 pour diviser chaque port 400G en 2x200G, permettant quatre connexions 200G par émetteur-récepteur Twin-port.
• Intégration DGX H100 : La version à dessus plat (MMA4Z00-NS-FLT) connecte les cartes mezzanine Cedar-7 aux commutateurs Quantum-2/Spectrum-4, simplifiant le câblage GPU-vers-commutateur et réduisant le nombre d'émetteurs-récepteurs par rapport aux systèmes DGX précédents.

Le MMA4Z00-NS est validé pour les systèmes de bout en bout NVIDIA, garantissant une interopérabilité optimale. Les plateformes compatibles incluent :

• Commutateurs InfiniBand NVIDIA Quantum-2 (NDR) – 32 cages OSFP prenant en charge 64 ports 400G avec modules à dessus à ailettes.
• Commutateurs Ethernet NVIDIA Spectrum-4 – 32/64 cages OSFP fournissant 64 à 128 ports 400G.
• Adaptateurs NVIDIA ConnectX-7 (formats OSFP et QSFP112) et DPU BlueField-3.
• Systèmes DGX H100 (avec variante à dessus plat) – huit ConnectX-7 intégrés dans des cartes Cedar-7.
• Plateformes hôtes standard CMIS 4.0 conformes à OSFP MSA Rev 1.12.

Câbles fibre recommandés (NVIDIA crossover Type-B) : Câbles droits MFP7E10-Nxxx (3 m à 50 m) pour liaisons 2x400G ; câbles répartiteur 1:2 MFP7E20-Nxxx (3 m à 50 m) pour 2x200G par port divisé. Les deux câbles d'un émetteur-récepteur Twin-port doivent être du même type (tous deux droits ou tous deux répartiteur) mais les longueurs peuvent différer.

• Densité de port ultime : Double le nombre de ports 400G dans le tissu du commutateur – réduit le nombre de commutateurs et la complexité du câblage.
• Validation NVIDIA de bout en bout : Des tests de production rigoureux garantissent la fiabilité et les performances dès la sortie de la boîte dans les écosystèmes Quantum-2/Spectrum-4 et ConnectX-7.
• Flexibilité opérationnelle : Un seul SKU d'émetteur-récepteur prend en charge InfiniBand et Ethernet, activant automatiquement le protocole correct.
• Efficacité énergétique : 17 W max avec réduction automatique de la puissance lors de l'utilisation de câbles répartiteur (les émetteurs-récepteurs 400G descendent à 5,5 W).
• Diagnostics avancés : Surveillance de la puissance Tx/Rx par voie, de la température, du courant de polarisation, plus boucle arrière PRBS pour la validation de la liaison.

Starsurge Group fournit un support complet avant et après-vente pour les solutions réseau NVIDIA. Notre équipe technique assiste dans la validation de la compatibilité, la planification du déploiement et le dépannage. Tous les émetteurs-récepteurs sont couverts par une garantie et bénéficient d'une assurance qualité d'origine. Expédition mondiale, support multilingue et services de configuration personnalisée disponibles. Contactez nos experts pour l'optimisation de la nomenclature et les prix de gros.

• Produit laser de classe 1M – éviter l'exposition directe à la lumière laser. Utiliser un équipement de protection lors de la manipulation.
• Garder les capuchons anti-poussière sur les ports optiques lorsqu'ils ne sont pas utilisés. Nettoyer les connecteurs optiques avant de les accoupler ; 80 % des problèmes de liaison proviennent de connecteurs sales.
• Observer les précautions ESD – des dommages peuvent survenir en cas de décharge électrostatique.
• Ne pas dépasser les valeurs limites absolues (stockage -40 °C à 85 °C, tension d'alimentation 3,6 V max).
• Utiliser uniquement des câbles fibre croisés Type-B approuvés par NVIDIA pour une connexion directe émetteur-récepteur à émetteur-récepteur afin d'assurer la polarité et les performances correctes.

Hong Kong Starsurge Group Co., Limited est un fournisseur axé sur la technologie de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Fondée en 2008, l'entreprise dessert des clients dans le monde entier avec des produits tels que des commutateurs réseau, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles et des équipements associés. Soutenu par une équipe commerciale et technique expérimentée, Starsurge soutient des industries telles que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. Avec une approche axée sur le client, Starsurge se concentre sur la qualité fiable, le service réactif et les solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.

En tant que partenaire de canal autorisé, Starsurge fournit des émetteurs-récepteurs, des câbles et des commutateurs NVIDIA authentiques avec un support logistique complet et une expertise technique.

• MMA1Z00-NS400 – Émetteur-récepteur SR4 QSFP112 400 Gb/s pour ConnectX-7 / BlueField-3
• MMA4Z00-NS-FLT – Variante à dessus plat pour les déploiements DGX H100 et refroidis par liquide
• MFP7E10-N0xx – Câbles fibre croisés multimodes Type-B droits (3 m à 50 m)
• MFP7E20-N0xx – Câbles répartiteur 1:2 (2x200G par division)
• Système de commutateur Quantum-2 QM9700 – 64 ports InfiniBand NDR 400G
