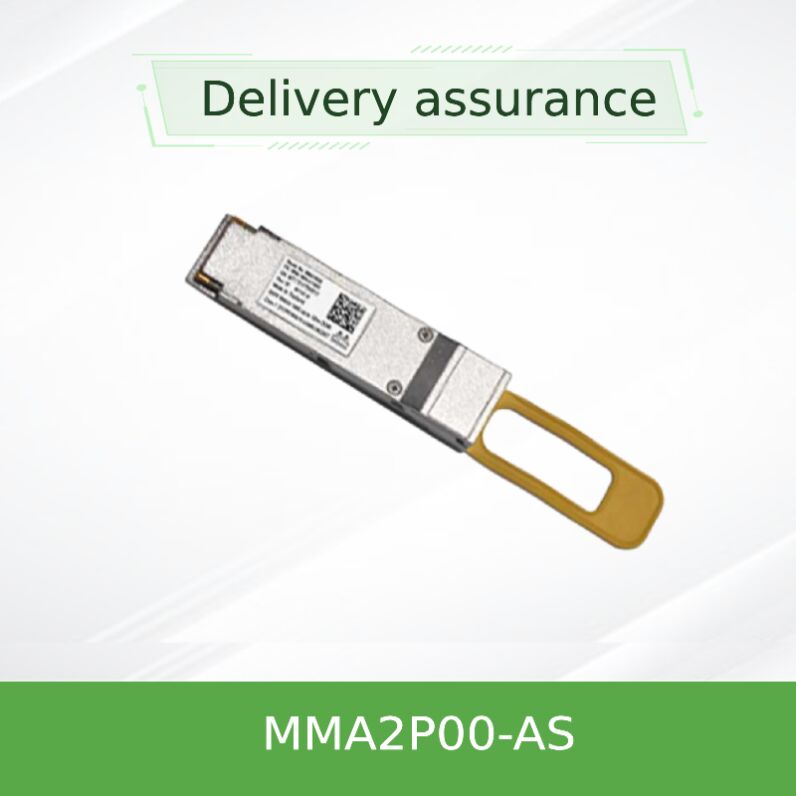

Transceiver optique Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 | 850nm MMF
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MMA2P00-AS |
| Document: | MMA2P00-AS.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Condition: | Nouveau et original | Disponibilité: | Action |
|---|---|---|---|
| Technologie: | Ethernet | Vitesse maximale: | 25 gbe |
| Type de connecteur: | SFP28 | Transmetteur REACH: | jusqu'à 100m |
| Mettre en évidence: | Transceiver Mellanox 25GbE SR SFP28,Transceiver optique 850nm MMF,Transceiver Mellanox MMA2P00-ASHT avec garantie |
||
Description de produit
Le récepteur optique SFP28 de Mellanox
SFP28 multimode haute performance de 850 nm pour Ethernet 25GbE et 10GbE, avec retiming sélectionnable, options de température étendues (jusqu'à 85 °C) et conformité IEEE.
Vue d'ensemble du produit
LeLe nombre d'équipements utilisésetLes données de référence doivent être fournies conformément à l'annexe I.sont des émetteurs-récepteurs optiques SFP28 branchables de Mellanox® conçus pour une connectivité 25GbE haute vitesse.Ils tirent parti de la technologie de circuit intégré pour offrir une intégrité de signal exceptionnelle à faible consommation d'énergie.Ces modules fonctionnent à une longueur d'onde nominale de 850 nm sur des fibres multimodes doubles et sont entièrement conformes aux spécifications SFF-8402 et IEEE 802.3bm.L'interface optique utilise des connecteurs LC duplex standard, prenant en charge des débits de données allant jusqu'à 25,78125 GBd. Avec un retiming sélectionnable à la fois sur l'émetteur et le récepteur, ils offrent une flexibilité pour un fonctionnement 25G retimé ou 10G non retimé.Des tests de production rigoureux garantissent des performances fiables.
Principales caractéristiques
- Réglage sélectionnable pour les chemins de l'émetteur et du récepteur (activé/éteint via le registre)
- Amplitude de sortie Rx programmable et pré-emphase pour optimisation du signal
- Équilibreur d'entrée Tx programmable et fonction d'arrêt d'entrée
- Conforme à la norme SFF-8402, à la norme SFF-8472, à la norme IEEE 802.3 25GBASE-SR et à la norme 10GBASE-SR
- 3.3V alimentation avec SFP28 Niveau de puissance 1 (maximum 1,5 W) dissipation réelle aussi basse que 0,45W
- Taux d'erreur en bits (BER) supérieur à 1E‐15
- Température de fonctionnement prolongée: de 0°C à 85°C (MMA2P00-ASHT) avec lecture interne du DDM jusqu'à 90°C
- Sécurité du laser de classe 1 (conforme à la norme CEI/EN 60825-1)
- Facteur de forme SFP28 branché à chaud
- Conforme à la réglementation RoHS (sans plomb)
Technologie et intégration
La technologie de circuit intégré Mellanox® permet une faible consommation et des performances élevées à l'intérieur du paquet SFP28.Le module comprend une matrice VCSEL (850 nm) et un récepteur PIN couplé à une fonction de retiming basée sur DSP. Le retiming peut être activé sélectivement pour le fonctionnement 25G ou contourné pour la compatibilité arrière 10G.le biais laserL'équalisateur Tx programmable compense les pertes de carte hôte, tandis que l'accent Rx s'ajuste aux différentes conditions de liaison,assurer des ouvertures robustes même sur de longues fibres multimodes.
Des déploiements typiques
- Les interconnexions du centre de données:Liens 25 GbE entre serveurs, commutateurs et stockage dans des racks ou à travers des racks adjacents (jusqu'à 100 m sur OM4).
- 10GbE intégration de l'ancien:Les connexions 10GBASE-SR sont automatiquement réglées en cas de reprise (en désactivant le redémarrage), ce qui protège les investissements existants.
- Le noyau/agrégat de l'entreprise:Ports SFP28 à haute densité dans des commutateurs haut de gamme se connectant à des NIC compatibles 25G.
- Les systèmes de calcul à haute performance (HPC):Faible latence et faible BER pour les interconnexions en grappes.
Compatibilité et interopérabilité
| Système / Norme | Conformité / Notes |
|---|---|
| Les données sont fournies par les autorités compétentes. | Conformité complète (avec le redémarrage activé) |
| Les données sont fournies par les fournisseurs de services. | Compétence complète (désactivation du retiming) |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | Interface mécanique et de gestion |
| Commutateurs et adaptateurs Mellanox | Testé avec des commutateurs de spectre, NIC ConnectX‐4/5/6 |
| Pour les plateformes 25G de Broadcom / Cisco / Arista | Conception certifiée par le fournisseur; l'interopérabilité est attendue mais confirmée par plateforme |
Spécifications techniques
| Paramètre | Valeur / plage |
|---|---|
| Voltage d'alimentation | 3.135 V ¥ 3,465 V (3,3 V nominaux) |
| Dissipation de la puissance (pas de remise à jour) | 0.45 W type, 0,5 W maximum |
| Dissipation d'énergie (rétiming) | 00,7 W de type, 0,8 W maximum |
| Taux de transfert de données (optique) | jusqu'à 25,78125 GBd (NRZ) |
| Longueur d'onde | 840 860 nm (nominale 850 nm) |
| Portée maximale (25 GbE) | 70m sur OM3, 100m sur OM4 |
| Portée maximale (10GbE) | 100m sur OM3 (300m typiquement à 10G) |
| Seuil de dommages (moyenne) | 3.4 dBm (max) Non spécifié publiquement |
| Température du boîtier de fonctionnement (MMA2P00-AS) | Pour les appareils de traitement des eaux usées, les valeurs d'échappement doivent être établies sur la base des données fournies par le fabricant. |
| Température du boîtier de fonctionnement (MMA2P00-ASHT) | 0 °C à 85 °C (DDM interne jusqu'à 90 °C) |
| Température de stockage | -40 °C à 85 °C |
| Humidité relative (de fonctionnement) | 5% ∼ 85% (non condensé) |
| RSE | Le taux d'élimination |
| Type de connecteur / fibre | Le système d'avertissement doit être équipé d'un système d'avertissement à double contact (OM3/OM4). |
Le guide de sélection: MMA2P00-AS ou MMA2P00-ASHT
| Numéro de la partie | Température de fonctionnement | Lecture du DDM | Le meilleur pour |
|---|---|---|---|
| Le nombre d'équipements utilisés | 0°C à 70°C | Jusqu'à 75 °C à l'intérieur | Environnements de centre de données / entreprise standard |
| Les données de référence doivent être fournies conformément à l'annexe I. | 0°C à 85°C | Jusqu'à 90 °C à l'intérieur | Zones extérieures, industrielles ou à température élevée |
Les deux supportent des caractéristiques optiques et électriques identiques; choisissez la variante HT pour des exigences de température de boîtier étendues.
Avantages et valeur commerciale
- Efficacité énergétique:Un débit aussi faible que 0,45 W réduit la charge thermique dans les déploiements à haute densité.
- Prêt pour l'avenir et rétrocompatible:L'unité unique couvre les infrastructures 25G et 10G.
- Plage de température étendue (HT):Permet le déploiement dans un environnement non contrôlé sans refroidissement supplémentaire.
- Qualité du Mellanox:Des tests de production rigoureux garantissent des taux d'échec sur le terrain les plus bas.
- Certifié fournisseur:Conçu et testé par Mellanox, garantissant l'interopérabilité avec les systèmes Mellanox et réduisant les risques de compatibilité.
Informations sur le service et la garantie
Les émetteurs-récepteurs optiques Mellanox LinkX comprennent unGarantie limitée d'un an pour le matérielPour des options de remplacement avancées ou un support étendu, veuillez contacter votre représentant commercial..
Tous les modules sont conformes à la norme RoHS et répondent aux exigences de sécurité des lasers de classe 1.
Liste de vérification de l'acheteur
- Vérifiez que votre commutateur/routeur prend en charge les ports SFP28 (25G) ou SFP+ (10G).
- Choisir MMA2P00-ASHT si la température ambiante peut dépasser 70 °C.
- Assurez-vous que le type de fibre multimode (OM3/OM4) et la distance (≤ 100 m) répondent à votre budget de liaison.
- Confirmer le réglage de la réinitialisation selon les exigences de votre hôte (contrôle du registre).
- Pour les grands déploiements, demander les résultats des essais d'interopérabilité avec des équipements autres que Mellanox.
Questions fréquemment posées
R: Oui. Avec le redémarrage désactivé (via le registre ou la négociation automatique), il fonctionne comme un module 10GBASE-SR. Confirmer le support de l'hôte pour 10G SFP+.
R: La version ASHT est qualifiée pour une température de 85 °C (contre 70 °C) et permet des lectures internes de DDM jusqu'à 90 °C.
R: Non recommandé. Il est optimisé pour OM3/OM4. La portée sur OM2 n'est pas spécifiée et peut être limitée.
R: Oui, il est programmé en usine avec les données Mellanox, assurant une identification correcte dans les hôtes Mellanox.
Précautions et utilisation
- Sensitif à l'ESD: utiliser une mise à la terre appropriée lors de la manipulation.
- Évitez de regarder dans les ports optiques avec grossissement lorsque le module est alimenté.
- Ne dépassent pas les valeurs maximales absolues (tension d'alimentation, seuil de dommages).
- Nettoyer les connecteurs optiques avant l'accouplement; vérifier la contamination.
- Assurez-vous que le dispositif hôte fournit une ventilation adéquate, en particulier dans les environnements HT.
