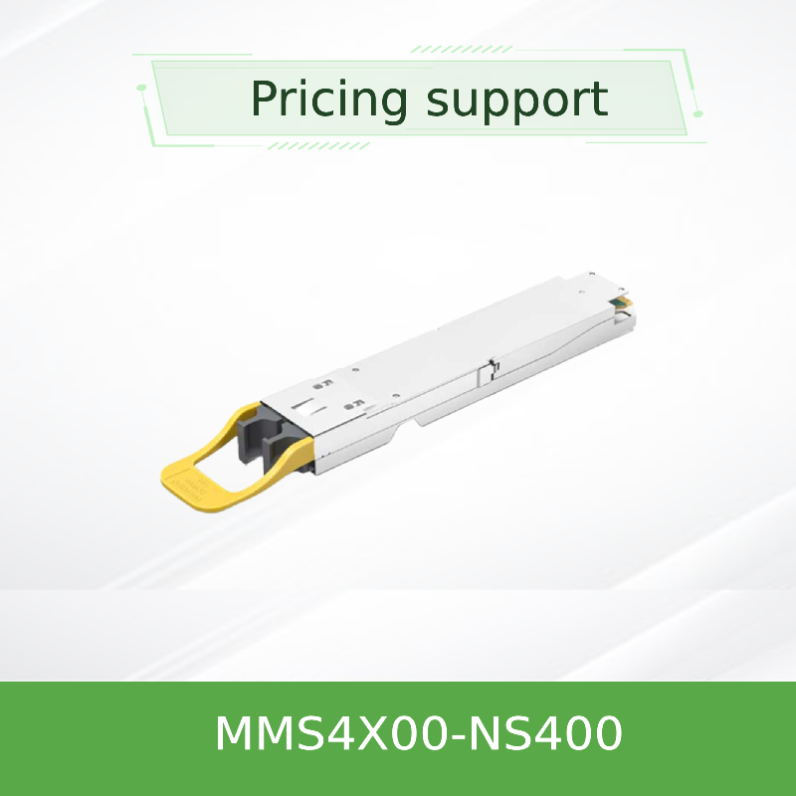

Transceiver OSFP 400G DR4 monomode NVIDIA MMS4X00-NS400 pour adaptateurs ConnectX-7
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MMS4X00-NS400 |
| Document: | MMS4X00-NS400.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MMS4X00-NS400 (980-9I31N-00NM00) | Forme: | Cuboïde |
|---|---|---|---|
| Pouvoir: | Single 3,3 V puissance | Statut des produits: | Action |
| Origine: | Inde / Israël / Chine | Température de fonctionnement: | 0 ℃ - 70 ℃ |
| Technique: | CMI | Technologie: | Support IB et ETH |
| Mettre en évidence: | Émetteur-récepteur OSFP 400G NVIDIA,Transceiver OSFP pour ConnectX-7,Transceiver optique monomode Mellanox |
||
Description de produit
Transcepteur NVIDIA MMS4X00-NS400 400G OSFP
Émetteur-récepteur OSFP à port unique de haute performance de 400 Gb/s conçu pour les adaptateurs OSFP ConnectX‐7, doté d'optique monomode DR4 d'une portée de 100 m.
Vue d'ensemble du produit
Le MMS4X00-NS400 est un émetteur-récepteur OSFP à port unique prenant en charge les protocoles InfiniBand NDR et 400GbE avec détection automatique.utilisant un seul connecteur optique MPO-12/APC avec quatre fibres d'émission et quatre fibres de réception alimentées par des lasers EML de 1310 nm.
Principales caractéristiques
- Taux de transfert de données de 400 Gbps:Modulation 4x 100G-PAM4, DR4 en mode unique
- Appui au double protocole:Détection automatique par NDR et Ethernet à 400 Gb
- 100 m de portée:Fibre mono-mode avec deux panneaux de patch supposés
- Fonctionnement à faible consommation:9 W max (400 G) / 5,5 W max (200 G) / 1,5 W sommeil
- Réduction automatique de la vitesse:Autokonfiguration à 200 Gb/s avec câbles de séparation 1:2
- Conception OSFP à plateau:Compatibilité avec les dissipateurs de chaleur connectés pour ConnectX-7
- Conforme au CMIS 4.0:DDM, boucle, générateur PRBS, capacité de mise à niveau sur le terrain
- Sécurité au laser de classe 1:Conforme à la directive RoHS, raccordable à chaud, plage de fonctionnement de 0 à + 70 °C
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Taux de données | 400Gb/s (4x 100G-PAM4) ou 200Gb/s (2x 100G-PAM4) négociés automatiquement |
| Facteur de forme | Le type de couleur de l'appareil |
| Connecteur optique | 1x MPO-12/APC (4 fibres Tx + 4 fibres Rx) |
| Type de fibre | Un mode unique (SMF), EML de 1310 nm |
| Portée maximale | 100 m (câble droit), 50 m (câble à fentes) |
| Consommation d'énergie (400 G) | 9W maximum |
| Consommation d'électricité (200G) | 5.5W maximum |
| Mode veille à faible consommation | 1.5W |
| Température du boîtier de fonctionnement | 0°C à +70°C |
| Appui au protocole | NDR InfiniBand / 400 Gb Ethernet (détection automatique) |
| La gestion | Le CMIS 4.0, I2C, DDM, boucle, PRBS |
Compatibilité
Validée pour une utilisation avec:
- NVIDIA ConnectX-7 adaptateurs OSFP (mode 400G et 200G)
- Commutateurs à bande Infini NDR quantum-2 (via des émetteurs-récepteurs MMS4X00-NS à double port)
- Commutateurs à spectre 4 400GbE (via des émetteurs-récepteurs MMS4X00-NS à double port)
- Les câbles à fibres croisées droites (MFP7E30-Nxxx, jusqu'à 100 m)
- 12 câbles à fibre croisée à séparateur (MFP7E40-N0xx, jusqu'à 50 m)
Nom de l'organisme:Cet émetteur-récepteur n'est pas destiné à être utilisé dans les DPU BlueField-3 (qui nécessitent un facteur de forme QSFP112).
Scénarios de déploiement
- Commutateur à adaptateur à 400G:Connectez l'émetteur-récepteur 800G à double port dans le commutateur Quantum-2 ou Spectrum-4 à deux émetteurs-récepteurs MMS4X00-NS400 à l'aide de câbles MFP7E30 droits
- Adaptateurs 200G à commutateur à quatre:À l'aide de câbles de séparation 1:2 (série MFP7E40), l'émetteur-récepteur à double port unique alimente quatre adaptateurs ConnectX-7 à 200 Gb/s chacun
- Connexion directe du commutateur:Liens de tissu 400G complets lorsqu'ils sont connectés à un autre émetteur-récepteur 400G OSFP en commutation
Questions fréquemment posées
Q: Puis-je utiliser MMS4X00-NS400 dans une DPU BlueField-3?
R: Non. Les DPU BlueField-3 nécessitent des émetteurs-récepteurs QSFP112. Utilisez plutôt MMS1X00-NS400.
Q: Que se passe-t-il si je connecte un câble de séparation 1:2?
R: L'émetteur-récepteur détecte automatiquement seulement 2 voies actives, fonctionne à 200 Gb/s et réduit la consommation d'énergie de 9 W à ~ 5,5 W.
Q: Cet émetteur-récepteur est-il compatible avec 100m de liaisons fibre?
R: Oui, avec des câbles MFP7E30 droits jusqu'à 100 m. Pour les câbles à séparateur, la portée maximale est de 50 m.
Informations relatives à la commande
| Numéro de commande | Définition | Application du projet |
|---|---|---|
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. | Opérateur à port unique de 400 Gb/s, DR4, à plateau, 100 m | Adaptateurs connectX-7 OSFP connectés à des commutateurs Quantum-2/Spectrum-4 |
Pour les câbles à fibre optique, commandez MFP7E30-Nxxx (ligne, 1m100m) ou MFP7E40-N0xx (1:2 splitter, 3m50m).
Service et soutien
Hong Kong Starsurge Group fournit des conseils techniques avant vente, la vérification de la compatibilité, et le soutien RMA pour les émetteurs-récepteurs NVIDIA.et la gestion dédiée des comptes pour les entreprises clients.
