NVIDIA MMA4Z00-NS400 400G OSFP SR4 émetteur-récepteur multimode à 4 canaux 100G-PAM4
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MMA4Z00-NS400 |
| Document: | MMA4Z00-NS400.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Condition: | NOUVEAU ET ORIGINAL | Disponibilité: | Action |
|---|---|---|---|
| Technologie: | Infiniband et Ethernet | Vitesse maximale: | 800 Go / s |
| Longueur: | 50M | Plage de température: | 0°C à +70°C |
| Nom: | Émetteur-récepteur optique EMLANOX MMA4Z00-NS400 400 Go / s OSFP à port unique 400 Go / s Transmette | Mots clés: | Émetteur-récepteur optique de Mellanox |
| Mettre en évidence: | Transceiver NVIDIA 400G OSFP SR4,émetteur-récepteur optique multimode à 4 canaux,Transcepteur 100G-PAM4 OSFP |
||
Description de produit

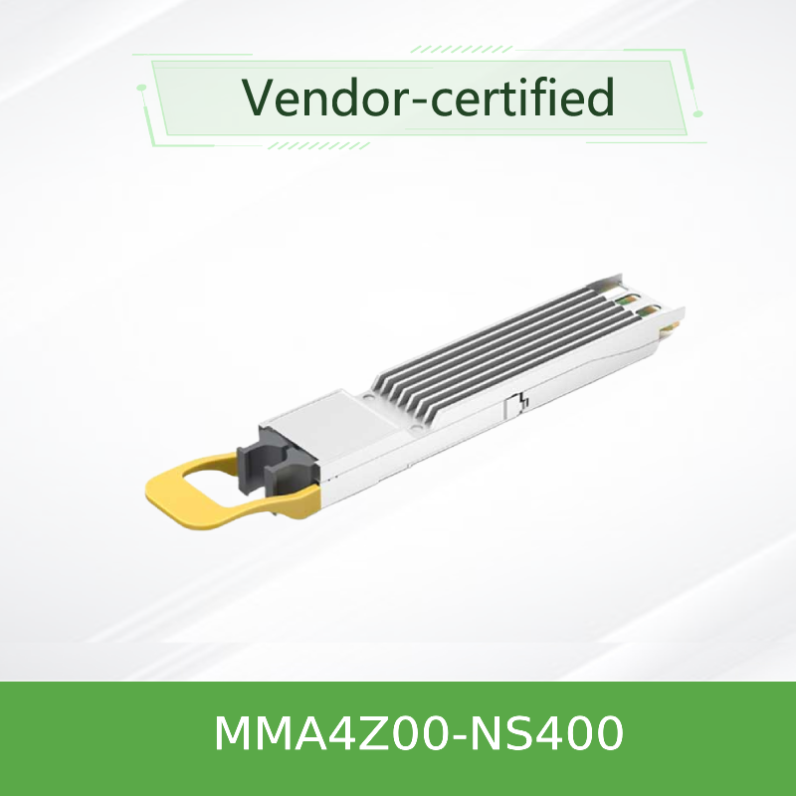

NVIDIA MMA4Z00-NS400 400G OSFP SR4 émetteur-récepteur multimode
Module optique 100G-PAM4 à 4 canaux pour le NDR et le 400GbE
Vue d'ensemble du produit
Le NVIDIA MMA4Z00-NS400 est un émetteur-récepteur multimode OSFP SR4 à port unique de 400 Gb/s conçu pour les centres de données haute performance.un connecteur optique MPO‐12/APCAvec une prise en charge des modes 400G et 200G automatiques (lorsqu'il est utilisé avec des câbles de séparation), il offre une connectivité flexible et économe en énergie pour les adaptateurs ConnectX‐7 et les commutateurs Quantum‐2/Spectrum‐4.
Principales caractéristiques
- Pour les appareils de traitement de l'air, les données doivent être transmises à l'aide d'un système de transmission de l'air, à l'aide d'un système de transmission de l'air.
- Prise en charge du protocole: InfiniBand NDR, 400GbE
- Interface optique: MPO‐12/APC (connecteur à 4 canaux unique)
- Longueur d'onde: 850 nm VCSEL
- Portée: 50m OM4 / 30m OM3
- Consommation d'énergie: 8,5 W maximum (400 G) / 5,5 W maximum (200 G)
- Pour les appareils de type SPC, les caractéristiques suivantes doivent être remplies:
- Gestion: conforme au CMIS 4.0, interface I2C
- Diagnostic numérique: DDM pour la température, la tension, le biais, la puissance Tx/Rx
- Conformité: RoHS, classe 1M de sécurité des lasers
Technologie et conception
Le MMA4Z00-NS400 tire parti de la technologie optique avancée de NVIDIA avec des réseaux VCSEL de 850 nm et un couplage de fibres multimode à grande vitesse.fournissant une bande passante globale de 400G sur un seul connecteur MPO‐12/APCL'émetteur-récepteur prend en charge l'égalisation d'entrée Tx adaptative, l'amplitude de sortie Rx programmable et le réglage pré/post-curseur pour une intégrité optimale du signal.La surveillance diagnostique numérique (DDM) fournit une visibilité en temps réel de la températureLe module comprend également le générateur/vérificateur PRBS et les modes de boucle pour le diagnostic du système.
Des déploiements typiques

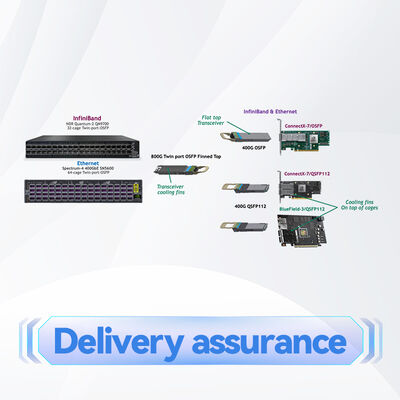

- Mode 400G (câbles droits): connecter les commutateurs Quantum‐2 ou Spectrum‐4 aux adaptateurs ConnectX‐7 OSFP à 400 Gb/s à l'aide de câbles en fibre croisée MFP7E10
- Mode 200G (câbles de séparation): Utilisez des câbles de séparation MFP7E20 1:2 pour connecter un seul émetteur-récepteur 400G OSFP à deux adaptateurs 200G ConnectX‐7, réduisant automatiquement la consommation d'énergie

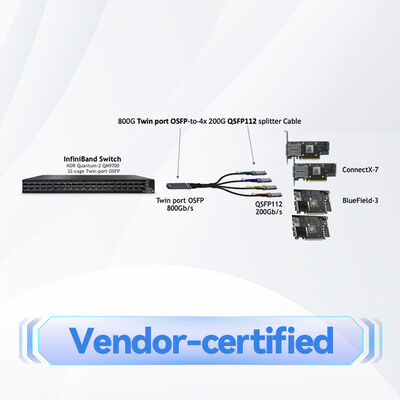

- Commutateur à commutateur: Les émetteurs-récepteurs OSFP à double port avec câbles droits prennent en charge les liaisons 800G de commutateur à commutateur
- Computing haute performance: tissus NDR InfiniBand pour la formation à l'IA/ML et les clusters HPC
- Cloud d'entreprise: liaisons d'agrégation 400GbE dans les grands centres de données
Compatibilité
Les commutateurs: NVIDIA Quantum‐2 (InfiniBand NDR), Spéctrum‐4 (Ethernet 400G).
Adaptateurs / DPU: ConnectX‐7 OSFP (pour cet émetteur-récepteur OSFP). Les DPU BlueField‐3 acceptent les variantes QSFP112. Ce module OSFP n'est pas compatible avec BlueField‐3.
Les câbles en fibre optique recommandés sont les câbles croisés NVIDIA MFP7E10 (droit) et MFP7E20 (1:2 splitter) de type B avec connecteurs MPO‐12/APC.
Protocoles: InfiniBand NDR et 400GbE (détection automatique basée sur l'hôte).
Les émetteurs-récepteurs OSFP à port unique ne sont pas destinés à être utilisés dans des commutateurs.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Type de produit | Transcepteur multimode 400G OSFP SR4 |
| Facteur de forme | OSFP (conforme à la réglementation MSA), à plateau |
| Taux de données | Pour les appareils de traitement des ondes de fréquences de fréquence plus ou moins élevée: |
| Connecteur optique | MPO-12/APC unique (8 fibres actives: 4 TX + 4 RX) |
| Longueur d'onde | 850 nm VCSEL |
| Portée (OM4) | Jusqu'à 50 m (avec 2 plaquettes) |
| Portée (OM3) | Jusqu'à 30 m (avec 2 plaquettes) |
| Voltage d'alimentation | 3.3V (3,135V 3.465V) |
| Puissance maximale (400G, 4 ch) | 8.5W maximum (8W typique) |
| Puissance maximale (200G, 2‐ch) | 5.5W maximum (5W typique) |
| Mode basse consommation | 2W maximum |
| Température du boîtier de fonctionnement | 0 °C à 70 °C (DDM jusqu'à 75 °C) |
| Température de stockage | 40 °C à 85 °C |
| L'humidité relative (de fonctionnement) | 5% à 95% (non condensé) |
| Interface de gestion | Le système d'exploitation doit être conforme à l'annexe I. |
| Diagnostic numérique | Température, Vcc, biais, puissance Tx/Rx par voie |
| Sécurité au laser | Classe 1M (CEI 60825‐1, CDRH 21 CFR 1040) |
| Tirer le onglet | Couleur de l'écran |
| Coquille du connecteur | Verte (MPO‐12/APC) |
| Numéro de modèle | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
Le mode 200G (2 canaux) est automatiquement activé lors de l'utilisation de câbles à fente 1:2 (série MFP7E20).
Guide de sélection des produits
| Numéro de commande | Définition | Facteur de forme | Portée |
|---|---|---|---|
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Le système est équipé d'un système d'exploitation de la même taille. | Le FPSO | 50m OM4 |
| Le système de détection de l'émission doit être conforme à l'annexe II. | Pour les appareils à double port OSFP 2*400G | Le FPSO | 50m OM4 |
| Le nombre de points de contrôle doit être supérieur à: | Les données sont fournies par les fournisseurs de services de téléphonie mobile. | Pour les appareils de type QSFP112 | 50m OM4 |
Pour la compatibilité avec le DPU BlueField‐3, utilisez la variante QSFP112 (MMA1Z00‐NS400). Ce module OSFP est uniquement pour les adaptateurs OSFP ConnectX‐7.
Principaux avantages
- Mode de vitesse flexible: fonctionnement automatique 200G/400G selon le type de câble (ligne ou splitter)
- Efficacité énergétique: 5,5 W max en mode 200G ‡ idéal pour les déploiements sensibles à l'énergie
- Conception OSFP compacte: une coque plate s'intègre aux dissipateurs de chaleur de cage ConnectX‐7
- Protocole agnostique: détecte automatiquement InfiniBand NDR ou 400GbE, simplifiant l'inventaire
- Intégrité supérieure du signal: le polissage APC minimise les réflexions pour la fiabilité du PAM4
- Diagnostic complet: DDM en temps réel avec seuils d'avertissement/d'alarme
Questions fréquemment posées
Q: Quelle est la différence entre les modes 400G et 200G?
R: En mode 400G, les 4 voies sont activées avec des câbles MFP7E10 droits. En mode 200G, l'émetteur-récepteur détecte automatiquement les câbles MFP7E20 à splitter 1:2 et n'active que 2 voies,réduction de la consommation d'énergie.
Q: Ce module est-il compatible avec les DPU BlueField-3?
R: Non. Les DPU BlueField‐3 acceptent uniquement les périphériques QSFP112. Pour BlueField‐3, utilisez la variante MMA1Z00‐NS400 QSFP112.
Q: Puis-je mélanger des câbles droits et des câbles à fentes dans un émetteur-récepteur à deux ports?
R: Non. Les deux fibres d'un émetteur-récepteur OSFP à deux ports doivent être du même type: soit les deux câbles droits, soit les deux câbles de séparation.
Q: Quel type de câble à fibre est requis?
R: Utiliser des câbles croisés de type B fournis par NVIDIA avec des connecteurs MPO‐12/APC MFP7E10 pour les connecteurs directs 400G ou MFP7E20 pour les connecteurs séparateurs 200G.
Q: Quelle est la portée maximale de cet émetteur-récepteur?
R: 50 m sur la fibre multimode OM4 (avec deux jonctions de panneau de patch) ou 30 m sur la fibre OM3.
Q: Ce module peut-il être utilisé dans les commutateurs Ethernet?
R: Les émetteurs-récepteurs OSFP à port unique tels que MMA4Z00-NS400 ne sont pas destinés à être utilisés dans des commutateurs.Les émetteurs-récepteurs OSFP à double port sont utilisés dans les commutateurs Quantum‐2 et Spectrum‐4.
Précautions à prendre
Attention à la sécurité du laser: l'exposition à la lumière laser peut endommager les yeux.
- Gardez des bouchons de poussière sur le connecteur optique chaque fois qu'un câble de fibre n'est pas connecté
- Nettoyez toujours le récipient du récepteur et le connecteur du câble avant leur insertion 80% des problèmes de liaison sont liés à des connecteurs optiques sales
- Observer les précautions ESD standard lors de l'installation et de la manipulation
- Ne pas appliquer de liquide sur le connecteur optique; utiliser des outils et des méthodes de nettoyage agréés
- Utiliser uniquement des câbles à fibre fournis par NVIDIA ou des câbles à fibre qualifiés (série MFP7E10/MFP7E20)
- S'assurer que le module est entièrement inséré et verrouillé pour éviter les problèmes thermiques et de connectivité
Matrice de compatibilité
| Type de dispositif | Plateformes prises en charge |
|---|---|
| Commutateurs InfiniBand | NVIDIA Quantum‐2 (avec émetteurs-récepteurs OSFP à deux ports) |
| Commutateurs Ethernet | NVIDIA Spectrum‐4 (avec émetteurs-récepteurs OSFP à double port) |
| Adaptateurs | ConnectX‐7 / OSFP (ce module) |
| Les DPU | Ne pas être compatible avec BlueField-3 (utiliser la variante QSFP112) |
| Cables recommandés | MFP7E10 (ligne), MFP7E20 (splitter) ‡ les deux véhicules croisés de type B |
Liste de vérification de l'acheteur
- Vérifiez que votre adaptateur prend en charge OSFP (ConnectX‐7/OSFP)
- Vérifier la vitesse requise: 400G (câbles droits) ou 200G (câbles fractionnés)
- Sélectionnez le câble de fibre approprié: MFP7E10 (ligne) ou MFP7E20 (splitter)
- S'assurer que l'usine de fibres est multimode OM3 ou OM4 avec connecteurs MPO‐12/APC
- Vérifier que le côté du commutateur utilise des émetteurs-récepteurs OSFP à double port compatibles
- Vérifiez le budget de puissance et le refroidissement du module OSFP
Produits connexes
- MMA4Z00-NS MMA4Z00-NS
- MMA1Z00-NS400 400G QSFP112 SR4 (compatible avec BlueField-3)
- MFP7E10‐Nxxx câbles en fibre optique croisée droite à 4 canaux
- MFP7E20‐Nxxx
- Les cartes d'adaptateur ConnectX‐7 / OSFP
