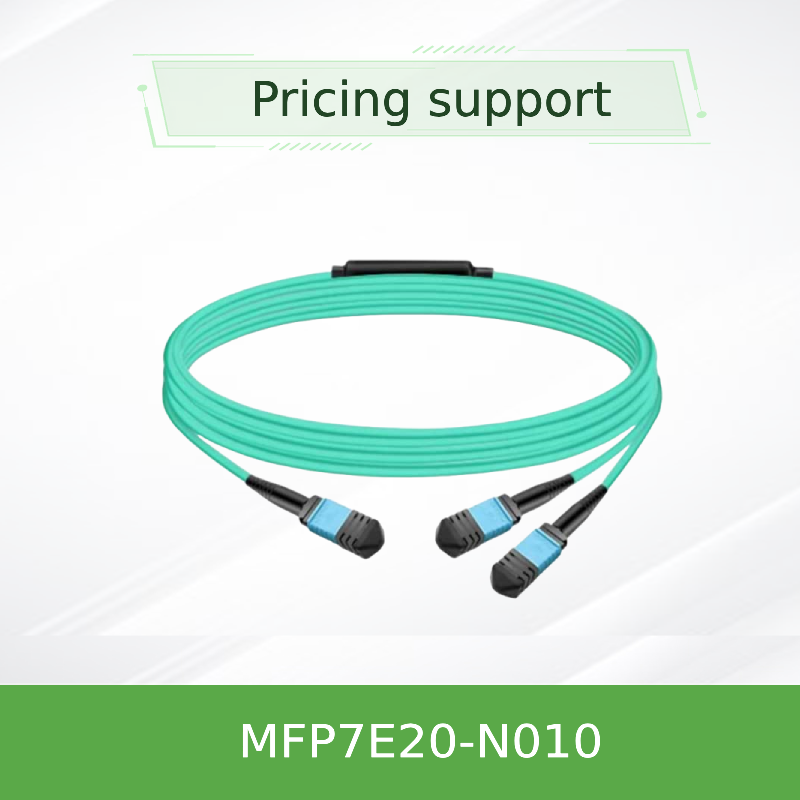

Câble fibre optique multimode NVIDIA MFP7E20-N010 10m MPO-12/APC
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E20-N010 |
| Document: | MFP7E20-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MFP7E20-N010 | Forme du matériau: | fil rond |
|---|---|---|---|
| Autorisation de résistance à la traction: | 1000N <10000N | Certification: | RoHS, CE, ISO9001, VDE, CCC |
| matériau de la gaine: | PVC | Longueur: | 10m |
| Débit de données: | 400 Go / s | Origine: | Inde / Israël / Chine |
| Mettre en évidence: | Câble fibre optique multimode NVIDIA 10m,Câble fibre optique MPO-12/APC,Câble multimode NVIDIA avec garantie |
||
Description de produit
Câble fibre optique multimode MPO-12/APC NVIDIA MFP7E20-N010 10m
Câble optique passif haute performance à 8 fibres avec topologie croisée de type B. Conçu pour les interconnexions InfiniBand 400GbE/NDR et Ethernet, prenant en charge les émetteurs-récepteurs OSFP et QSFP112 à double port. Longueur de 10 mètres, multimode OM3/OM4, gaine LSZH et connecteurs APC pour une faible réflexion arrière. Idéal pour les liaisons de haut de rack et intra-rack dans les centres de données.
Longueur : 10 m (MFP7E20-N010)
Type de fibre : Multimode OM3 (≤30m) / OM4
Connecteur : MPO-12/APC femelle, 8 fibres actives
Topologie : Croisement de type B
Gaine : Aqua LSZH / OFNR
Portée maximale : 50 m (avec 4 connecteurs dans la liaison)
Protocoles : InfiniBand, Ethernet, NVLink
Type de fibre : Multimode OM3 (≤30m) / OM4
Connecteur : MPO-12/APC femelle, 8 fibres actives
Topologie : Croisement de type B
Gaine : Aqua LSZH / OFNR
Portée maximale : 50 m (avec 4 connecteurs dans la liaison)
Protocoles : InfiniBand, Ethernet, NVLink
Présentation du produit
La série NVIDIA MFP7E20-Nxxx est un assemblage de câble fibre optique passive multimode avec des connecteurs MPO-12/APC. Le MFP7E20-N010 est une variante de 10 mètres qui fournit une liaison physique directe à faible perte entre les émetteurs-récepteurs OSFP 800G à double port, les émetteurs-récepteurs OSFP 400G à port unique et les émetteurs-récepteurs QSFP112 400G. Avec un polissage angulaire de 8 degrés, l'interface APC minimise les réflexions arrière (perte de retour ≥35 dB) pour préserver l'intégrité du signal dans les liaisons PAM4 à haute vitesse. Le câble est entièrement conforme aux normes Telcordia GR-1435 et IEC 61754-7, et est fabriqué sous un contrôle qualité strict pour garantir une fiabilité plug-and-play.
Caractéristiques principales
- 8 fibres actives - 4 voies par direction pour la transmission 400G/800G
- Connecteurs MPO-12/APC femelles - Le polissage angulaire élimine les réflexions arrière nuisibles
- Câblage croisé de type B - Le mappage broche 1 vers broche 12 permet une connexion directe émetteur-récepteur à émetteur-récepteur
- Gaine flexible ronde LSZH - Faible émission de fumée, sans halogène, couleur aqua, diamètre de 3,0 ±0,2 mm
- Portée maximale de 50 m - avec deux panneaux de brassage et quatre jonctions de connecteur
- Prend en charge InfiniBand, Ethernet et NVLink - prêt pour les protocoles de nouvelle génération
- Verrouillage par traction - installation rapide et sécurisée
Technologie et conception
Le MFP7E20-N010 utilise des fibres multimodes 50/125 µm (OM3 pour les longueurs ≤30 m, OM4 pour >30 m). Le connecteur MPO comporte des trous d'alignement qui s'accouplent avec les broches d'alignement de l'émetteur-récepteur pour un couplage optique précis. La face d'extrémité APC à 8 degrés réduit la réflectance, tandis que le brochage croisé (Type B) garantit que le laser d'émission de la voie 1 d'une extrémité s'aligne avec le récepteur de la voie 12 de l'extrémité opposée, éliminant ainsi le besoin d'un adaptateur de polarité séparé. Le câble est terminé par des connecteurs à faible perte (IL ≤0,35 + 0,0004*L dB) et est testé en usine à 100 % pour la perte d'insertion, la perte de retour et la continuité des fibres.
Déploiements typiques
- Commutateur à commutateur - Connecte les commutateurs OSFP à double port dans des topologies spine-leaf
- Commutateur à adaptateur - Relie les commutateurs OSFP aux DPU ConnectX-7 ou BlueField-3 avec des émetteurs-récepteurs QSFP112/OSFP
- Serveur à commutateur - Connectivité haut de rack 400G/800G haute densité
- Intra-rack de centre de données - Liaisons courte portée à l'intérieur d'un rack ou entre des racks adjacents
Compatibilité
Émetteurs-récepteurs : NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protocoles : InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Type de connecteur : MPO-12/APC (femelle) - Non compatible avec MPO-12/UPC
Ports : OSFP à double port, OSFP à port unique, QSFP112
Protocoles : InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Type de connecteur : MPO-12/APC (femelle) - Non compatible avec MPO-12/UPC
Ports : OSFP à double port, OSFP à port unique, QSFP112
Spécifications
| Paramètre | Valeur / Plage | Notes |
|---|---|---|
| Numéro de produit | MFP7E20-N010 | Longueur 10 m |
| Nombre de fibres | 8 (actives) | 4 inactives comme éléments de renforcement |
| Type de fibre | Multimode OM3 (≤30 m) / OM4 | 50/125 µm |
| Type de connecteur | MPO-12/APC (femelle) | IEC 61754-7 |
| Perte d'insertion (IL) | ≤0,35 + 0,0004*L dB | L = longueur en mètres |
| Perte de retour (RL) | ≥35 dB | Polissage APC |
| Diamètre du câble | 3,0 ±0,2 mm | Rond, flexible |
| Rayon de courbure minimum | 30 mm | N'importe où sur le câble |
| Matériau de la gaine | Aqua LSZH / OFNR | Faible émission de fumée, sans halogène |
| Température de fonctionnement. | 0 °C à 70 °C | Stockage : -40 °C à 85 °C |
| Topologie | Type B (croisé) | Mappage broche 1 ↔ 12 |
Guide de sélection
| Numéro de pièce de commande | Longueur | Description |
|---|---|---|
| MFP7E20-N003 | 3 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N005 | 5 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N010 | 10 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N015 | 15 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N020 | 20 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N025 | 25 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N030 | 30 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N040 | 40 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
| MFP7E20-N050 | 50 m | Câble fibre passive NVIDIA, MMF, MPO12 APC vers MPO12 APC |
Avantages
- Intégrité du signal - Le polissage APC et le croisement de type B réduisent les réflexions et les problèmes de polarisation
- Rentable - Conception passive sans cuivre, sans électronique active, réduisant la consommation d'énergie
- Fiabilité - La conformité GR-1435 et les tests en usine à 100 % garantissent des performances constantes
- Flexibilité - La gaine LSZH et le petit rayon de courbure simplifient le routage dans les racks haute densité
- Évolutivité - Prend en charge 400G/800G aujourd'hui et les futurs protocoles à plus haute vitesse
Questions fréquemment posées
Quelle est la différence entre MPO-12/APC et MPO-12/UPC ?
APC (polissage angulaire) a un angle de 8 degrés qui réduit les réflexions arrière, essentiel pour les signaux PAM4 à haute vitesse. UPC (polissage ultra-plat) est généralement utilisé pour les liaisons à plus basse vitesse. Ils ne sont pas mécaniquement compatibles.
Puis-je utiliser ce câble avec des émetteurs-récepteurs 100G ?
Bien que le câble prenne en charge 8 fibres, il est optimisé pour les applications 400G/800G. Pour les câbles 100G (4x25G-NRZ) MPO-12/UPC sont couramment utilisés ; veuillez vérifier la compatibilité avec votre émetteur-récepteur.
Quelle est la distance de liaison maximale recommandée pour le N010 ?
50 mètres avec deux panneaux de brassage et quatre jonctions de connecteur au total. Pour une connexion directe sans panneaux de brassage, la portée typique est jusqu'à 30-40 mètres en fonction du budget de liaison.
Le câble prend-il en charge NVLink ?
Oui, la série MFP7E20-Nxxx est conçue pour prendre en charge les protocoles NVLink, InfiniBand et Ethernet, conformément aux directives d'interopérabilité de NVIDIA.
Précautions de manipulation
- Laissez les capuchons de protection en place jusqu'à l'installation pour éviter la contamination
- Nettoyez toujours les connecteurs du câble et de l'émetteur-récepteur avec des nettoyants de qualité optique avant de les accoupler
- Évitez de plier le câble en dessous du rayon de courbure minimum de 30 mm
- Ne tirez pas sur les connecteurs ; utilisez la languette de traction ou la gaine du câble pour la décharge de traction
- Conservez dans un environnement sec et propre à une température de stockage comprise entre -40 °C et 85 °C
Liste de contrôle de l'acheteur
- Vérifiez le type de connecteur de l'émetteur-récepteur (MPO-12/APC femelle)
- Confirmez la longueur de la liaison - variante 10 m (MFP7E20-N010)
- Vérifiez le type de fibre - multimode OM3/OM4
- Assurez la polarité - croisement de type B requis pour la connexion directe
- Évaluez le routage du câble et le dégagement du rayon de courbure
- Confirmez la compatibilité de l'émetteur-récepteur (OSFP/QSFP112)
