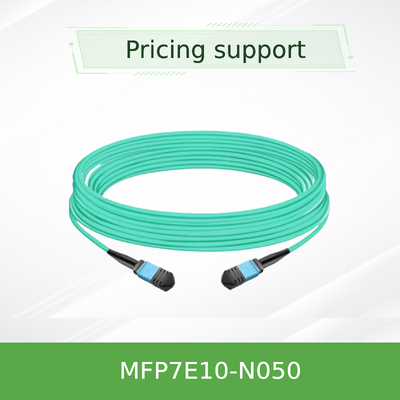

Câble fibre optique multimode NVIDIA MFP7E10-N050 50m MPO-12/APC pour InfiniBand & Ethernet 400G/800G
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E10-N050 (980-9I57Y-00N050) |
| Document: | MFP7E10-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Modèle: | Mfp7e10-n050 | Longueur: | 50 M |
|---|---|---|---|
| Type de fibre: | Multimode om4 | Connecteurs: | MPO-12 / APC (femme) |
| Perte d'insertion: | ≤ 0,37 dB | Perte de retour: | ≥ 35 dB |
| Mettre en évidence: | Câble fibre optique NVIDIA 50m MPO-12,Câble fibre optique multimode pour InfiniBand,Câble fibre optique Ethernet 400G |
||
Description de produit
NVIDIA MFP7E10-N050 50m MPO-12/APC câble à fibres multimode
Cable optique passif à 8 fibres haute performance avec topologie crossover de type B conçu pour les interconnexions InfiniBand et Ethernet 400GbE/NDR, prenant en charge les émetteurs-récepteurs OSFP et QSFP112 à double port.
Principales spécifications
Longueur:Les mesures de sécurité doivent être appliquées en tenant compte de l'exigence de sécurité de l'installation.
Type de fibre:Multimode OM4 (longueur > 30 m)
Connecteur:MPO-12/APC féminin, 8 fibres actives
Topologie:Crossover de type B
Pour la veste:Aqua LSZH / OFNR
Max Reach:50 m (avec 4 connecteurs en liaison)
Les protocoles:InfiniBand, Ethernet et NVLink
Vue d'ensemble du produit
La série NVIDIA MFP7E10-Nxxx est un ensemble passif de câbles à fibre multimode avec des connecteurs MPO-12/APC.connexion physique à faible perte entre émetteurs-récepteurs OSFP 800G à double port, les émetteurs-récepteurs OSFP 400G à port unique et QSFP112 400G.
Avec un polissage à angle de 8 degrés, l'interface APC minimise les réflexions (perte de retour ≥ 35 dB) pour préserver l'intégrité du signal dans les liaisons PAM4 à grande vitesse.Le câble est entièrement conforme aux normes Telcordia GR-1435 et IEC 61754-7, et est fabriqué sous un contrôle de qualité strict pour assurer la fiabilité du plug-and-play.
Principales caractéristiques
8 Les fibres actives
4 voies par direction pour la transmission 400G/800G
Les connecteurs MPO-12/APC
Le vernis à angle élimine les reflets nocifs du dos.
Le câblage croisé de type B
Le mappage de la broche 1 à la broche 12 permet une connexion directe de récepteur à récepteur
Vêtements de sport de haute qualité
Faible teneur en fumée, zéro halogène, couleur aqua, diamètre 3,0 ± 0,2 mm
Portée maximale de 50 m
Avec deux panneaux de patch et quatre jonctions de connecteurs
Appui multiprotocole
InfiniBand, Ethernet et NVLink pour un déploiement à l'avenir
Technologie et conception
Le MFP7E10-N050 utilise une fibre OM4 multimode 50/125 μm optimisée pour des longueurs > 30 m. Le connecteur MPO dispose de trous d'alignement qui s'accouplent avec des broches d'alignement du récepteur pour un couplage optique précis.
La face d'extrémité APC de 8 degrés réduit la réflectance,tandis que le croisement (Type B) pin-out assure que le laser émetteur sur la voie 1 d'une extrémité s'aligne avec le récepteur sur la voie 12 de l'autre extrémité - éliminant le besoin d'un adaptateur de polarité séparé.
Le câble est terminé avec des connecteurs à faible perte (IL ≤ 0,35 + 0,0004 × L dB) et est 100% testé en usine pour les pertes d'insertion, les pertes de retour et la continuité de la fibre.
Des déploiements typiques
- Commutateur à commutateur:Connectez les commutateurs OSFP à double port dans les topologies à feuille de colonne vertébrale à travers les lignes
- Commutateur à adaptateur:Lier les commutateurs OSFP à des DPU ConnectX-7 ou BlueField-3 avec des émetteurs-récepteurs QSFP112/OSFP
- Serveur à commutateur:Connectivité de milieu de rangée 400G/800G à haute densité
- Inter-rack du centre de données:Liens à courte portée entre racks adjacents ou dans une rangée
Compatibilité
Les émetteurs-récepteursNVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) est une plateforme de télécommunications basée sur le réseau NVIDIA.
Les protocoles:Les données de base sont fournies par les fournisseurs de services.
Type de connecteur:MPO-12/APC (femme) - Non compatible avec le MPO-12/UPC
Les portsPour les appareils de type à double port, à port unique, QSFP112
Spécifications techniques
| Paramètre | Valeur / plage | Les notes |
|---|---|---|
| Numéro du produit | Pour l'utilisation dans les appareils électroménagers | longueur de 50 m |
| Nombre de fibres | 8 (actif) | 4 non actifs en tant que membres de la force |
| Type de fibre | Multimode OM4 | 50/125 μm |
| Type de connecteur | MPO-12/APC (femme) | Pour les appareils électroniques |
| Perte d'insertion (IL) | ≤ 0,35 + 0,0004 × L dB | L = longueur en mètres |
| Perte de rendement (RL) | ≥ 35 dB | Polissage à l'APC |
| Diamètre du câble | 3.0 ± 0,2 mm | Ronde, souple |
| Radius de courbure minimum | 30 mm | Partout sur le câble. |
| Matériau de la veste | Aqua LSZH / OFNR | Faible teneur en fumée, zéro halogène |
| Température de fonctionnement | 0 °C à 70 °C | Conservation: -40 °C à 85 °C |
| Topologie | Type B (crossover) | Mapping de l'épingle 1 ¢ 12 |
Guide de sélection
| Numéro de commande | Longueur | Définition |
|---|---|---|
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 3 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 5 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | 7 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour les appareils à moteur à combustion | 10 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour l'utilisation des appareils électroménagers | 15 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| MFP7E10 à N020 | 20 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour les appareils à moteur électrique | 25 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| MFP7E10 à N030 | 30 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Nombre de pièces | 35 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| MFP7E10 à N040 | 40 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour l'utilisation dans les appareils électroménagers | 50 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
Avantages du produit
- Intégrité du signal:Le polissage APC et le crossover de type B réduisent les reflets et les problèmes de polarisation
- Efficacité en termes de coûts:Conception passive sans cuivre sans électronique active, réduisant la consommation d'énergie
- La fiabilité:La conformité au GR-1435 et les tests d'usine à 100% garantissent des performances constantes
- La flexibilité:La veste LSZH et le petit rayon de courbure simplifient le routage dans les racks à haute densité
- Évolutivité:Prend en charge les protocoles 400G/800G actuels et futurs à plus grande vitesse
Questions fréquemment posées
Quelle est la différence entre MPO-12/APC et MPO-12/UPC?
L'APC (angled polish) a un angle de 8 degrés qui réduit les réflexions, ce qui est essentiel pour les signaux PAM4 à grande vitesse.Ils ne sont pas mécaniquement compatibles.
Je peux utiliser ce câble avec des émetteurs-récepteurs 100G?
Bien que le câble supporte 8 fibres, il est optimisé pour les applications 400G/800G. Pour les applications 100G (4x25G-NRZ), les câbles MPO-12/UPC sont couramment utilisés; veuillez vérifier la compatibilité avec votre émetteur-récepteur.
Quelle est la distance maximale de liaison recommandée pour le N050?
Pour l'attache directe sans panneaux, la portée typique est jusqu'à 40 mètres selon le budget de liaison.
Le câble prend en charge NVLink?
Oui, la série MFP7E10-Nxxx est conçue pour prendre en charge les protocoles NVLink, InfiniBand et Ethernet, conformément aux directives d'interopérabilité de NVIDIA.
Précautions à prendre
- Gardez les bouchons de protection contre la poussière jusqu'à l'installation pour éviter la contamination
- Nettoyez toujours les connecteurs du câble et de l'émetteur-récepteur avec des nettoyants optiques avant l'accouplement
- Évitez de plier le câble en dessous du rayon de courbure minimum de 30 mm
- Ne tirez pas sur les connecteurs; utilisez le pull-tab ou la veste de câble pour soulager la tension
- Conserver dans un environnement sec et propre à une température de conservation comprise entre -40 °C et 85 °C
Liste de vérification de l'acheteur
- Vérifier le type de connecteur de l'émetteur-récepteur (MPO-12/APC femelle)
- Confirmer la longueur de la liaison - variante 50 m (MFP7E10-N050)
- Type de fibre de contrôle - multimode OM4 (pour > 30 m)
- S'assurer de la polarité - croisement de type B requis pour l'attache directe
- Évaluer l'orientation du câble et le rayon de courbure
- Confirmer la compatibilité avec l'émetteur-récepteur (OSFP/QSFP112)
