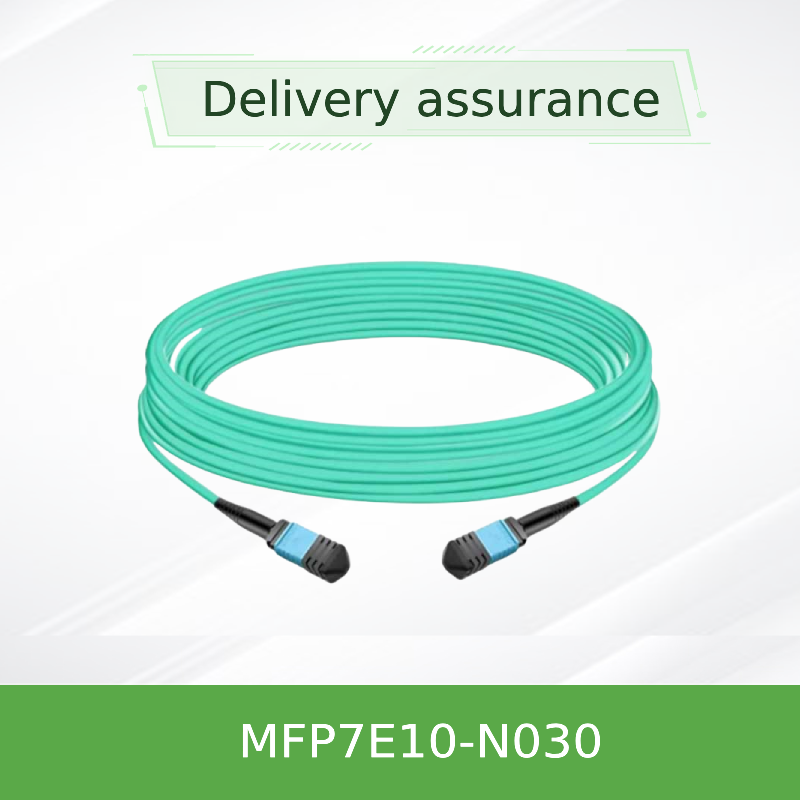

Câble fibre optique multimode MPO-12/APC 30m NVIDIA MFP7E10-N030
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E10-N030 (980-9I557-00N030) |
| Document: | MFP7E10-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Modèle: | Mfp7e10-n030 | Longueur: | 30 M |
|---|---|---|---|
| Type de fibre: | Multimode om4 | Connecteurs: | MPO-12 / APC (femme) |
| Perte d'insertion: | ≤ 0,362 dB | Perte de retour: | ≥ 35 dB |
| Mettre en évidence: | Câble fibre optique multimode NVIDIA 30m,Câble fibre optique MPO-12 APC,Câble fibre optique NVIDIA MFP7E10 |
||
Description de produit
NVIDIA MFP7E10-N030 30m MPO-12/APC câble à fibres multimode
Cable optique passif à 8 fibres haute performance avec topologie crossover de type B. Conçu pour les interconnexions InfiniBand et Ethernet 400GbE/NDR, prenant en charge les émetteurs-récepteurs OSFP et QSFP112 à double port.Longueur de 30 mètres, OM4/OM3 multimode, LSZH jacket, et connecteurs APC pour la réflexion arrière basse. idéal pour les liens de haut de gamme et de milieu de gamme dans les centres de données.
Principales spécifications
Longueur:Les mesures de sécurité doivent être prises en tenant compte de l'exigence de sécurité de l'installation.
Type de fibre:Le système de mesure de la fréquence de l'appareil doit être équipé d'un système de mesure de la fréquence de l'appareil.
Connecteur:MPO-12/APC féminin, 8 fibres actives
Topologie:Crossover de type B
Pour la veste:Aqua LSZH / OFNR
Max Reach:50 m (avec 4 connecteurs en liaison)
Les protocoles:InfiniBand, Ethernet et NVLink
Vue d'ensemble du produit
La série NVIDIA MFP7E10-Nxxx est un ensemble passif de câbles à fibre multimode avec des connecteurs MPO-12/APC.connexion physique à faible perte entre émetteurs-récepteurs OSFP 800G à double port, les émetteurs-récepteurs OSFP 400G à port unique et QSFP112 400G.l'interface APC minimise les réflexions (perte de retour ≥ 35 dB) pour préserver l'intégrité du signal dans les liaisons PAM4 à grande vitesseLe câble est entièrement conforme aux normes Telcordia GR-1435 et IEC 61754-7 et est fabriqué sous un contrôle de qualité strict pour assurer la fiabilité du plug-and-play.
Principales caractéristiques
- 8 fibres actives- 4 voies par direction pour la transmission 400G/800G
- connecteurs féminins MPO-12/APC- Le vernis à angle élimine les reflets du dos.
- câblage croisé de type B- Le mappage de la broche 1 à la broche 12 permet une connexion directe de récepteur à récepteur
- Vêtement rond flexible LSZH- Faible teneur en fumée, zéro halogène, couleur aqua, diamètre 3,0 ± 0,2 mm
- 50 m de portée maximale- avec deux panneaux de patch et quatre jonctions de connexion
- Prend en charge InfiniBand, Ethernet et NVLink- à l'épreuve du temps pour les protocoles de nouvelle génération
- Fermeture à la traction- installation rapide et sûre
Technologie et conception
Le MFP7E10-N030 utilise des fibres multimodes de 50/125 μm (OM3 pour les longueurs ≤ 30 m, OM4 pour les longueurs > 30 m).Le connecteur MPO comporte des trous d'alignement qui s'accouplent avec des broches d'alignement du récepteur pour un couplage optique précisLa face d'extrémité APC de 8 degrés réduit la réflectance,tandis que le croisement (Type B) pin-out assure que le laser émetteur sur la voie 1 d'une extrémité s'aligne avec le récepteur sur la voie 12 de l'autre extrémité - éliminant le besoin d'un adaptateur de polarité séparéLe câble est terminé par des connecteurs à faible perte (IL ≤ 0,35 + 0,0004 * L dB) et est 100% testé en usine pour la perte d'insertion, la perte de retour et la continuité de la fibre.
Des déploiements typiques
- Commutateur à commutateur- Connectez les commutateurs OSFP à double port dans les topologies à feuille de colonne vertébrale
- Commutateur à adaptateur- Lier les commutateurs OSFP aux DPU ConnectX-7 ou BlueField-3 avec les émetteurs-récepteurs QSFP112/OSFP
- Serveur à commutateur- Connectivité haut de gamme 400G/800G haute densité
- Inter-rack du centre de données- Liens de courte portée à l'intérieur ou entre racks adjacents
Compatibilité
Les émetteurs-récepteursNVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) est une plateforme de télécommunications basée sur le réseau NVIDIA.
Les protocoles:Les données de base sont fournies par les fournisseurs de services.
Type de connecteur:MPO-12/APC (femme) - Non compatible avec le MPO-12/UPC
Les portsPour les appareils de type à double port, à port unique, QSFP112
Les spécifications
| Paramètre | Valeur / plage | Les notes |
|---|---|---|
| Numéro du produit | MFP7E10 à N030 | 30 m de longueur |
| Nombre de fibres | 8 (actif) | 4 non actifs en tant que membres de la force |
| Type de fibre | Le système de mesure de la température doit être équipé d'un système de mesure de la température. | 50/125 μm |
| Type de connecteur | MPO-12/APC (femme) | Pour les appareils électroniques |
| Perte d'insertion (IL) | ≤ 0,35 + 0,0004*L dB | L = longueur en mètres |
| Perte de rendement (RL) | ≥ 35 dB | Polissage à l'APC |
| Diamètre du câble | 3.0 ± 0,2 mm | Ronde, souple |
| Radius de courbure minimum | 30 mm | Partout sur le câble. |
| Matériau de la veste | Aqua LSZH / OFNR | Faible teneur en fumée, zéro halogène |
| Temps de fonctionnement. | 0 °C à 70 °C | Conservation: -40 °C à 85 °C |
| Topologie | Type B (crossover) | Mapping de l'épingle 1 ¢ 12 |
Guide de sélection
| Numéro de commande | Longueur | Définition |
|---|---|---|
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 3 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 5 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | 7 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour les appareils à moteur à combustion | 10 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour l'utilisation des appareils électroménagers | 15 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| MFP7E10 à N020 | 20 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour les appareils à moteur électrique | 25 mètres | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| MFP7E10 à N030 | 30 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Nombre de pièces | 35 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| MFP7E10 à N040 | 40 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
| Pour l'utilisation dans les appareils électroménagers | 50 m | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC |
Les avantages
- Intégrité du signal- Le polissage APC et le crossover de type B réduisent les reflets et les problèmes de polarisation
- Efficacité en termes de coûts- Conception passive sans cuivre sans électronique active, réduisant la consommation d'énergie
- La fiabilité- Conformité GR-1435 et 100% test d'usine assurent une performance constante
- La flexibilité- La veste LSZH et le petit rayon de courbure simplifient le routage dans les racks à haute densité
- Évolutivité- Prend en charge les protocoles 400G/800G actuels et futurs à plus grande vitesse
Questions fréquemment posées
Quelle est la différence entre MPO-12/APC et MPO-12/UPC?
L'APC (angled polish) a un angle de 8 degrés qui réduit les réflexions, ce qui est essentiel pour les signaux PAM4 à grande vitesse.Ils ne sont pas mécaniquement compatibles.
Je peux utiliser ce câble avec des émetteurs-récepteurs 100G?
Bien que le câble supporte 8 fibres, il est optimisé pour les applications 400G/800G. Pour les applications 100G (4x25G-NRZ), les câbles MPO-12/UPC sont couramment utilisés; veuillez vérifier la compatibilité avec votre émetteur-récepteur.
Quelle est la distance maximale de liaison recommandée?
Pour l'attache directe sans panneaux, la portée typique est de 30 à 40 mètres selon le budget de liaison.
Le câble prend en charge NVLink?
Oui, la série MFP7E10-Nxxx est conçue pour prendre en charge les protocoles NVLink, InfiniBand et Ethernet, conformément aux directives d'interopérabilité de NVIDIA.
Précautions à prendre
- Gardez les bouchons de protection contre la poussière jusqu'à l'installation pour éviter la contamination
- Nettoyez toujours les connecteurs du câble et de l'émetteur-récepteur avec des nettoyants optiques avant l'accouplement
- Évitez de plier le câble en dessous du rayon de courbure minimum de 30 mm
- Ne tirez pas sur les connecteurs; utilisez le pull-tab ou la veste de câble pour soulager la tension
- Conserver dans un environnement sec et propre à une température de conservation comprise entre -40 °C et 85 °C
Liste de vérification de l'acheteur
- Vérifier le type de connecteur de l'émetteur-récepteur (MPO-12/APC femelle)
- Confirmer la longueur de liaison - variante 30 m (MFP7E10-N030)
- Type de fibre de vérification - multimode OM3/OM4
- S'assurer de la polarité - croisement de type B requis pour l'attache directe
- Évaluer l'orientation du câble et le rayon de courbure
- Confirmer la compatibilité avec l'émetteur-récepteur (OSFP/QSFP112)
