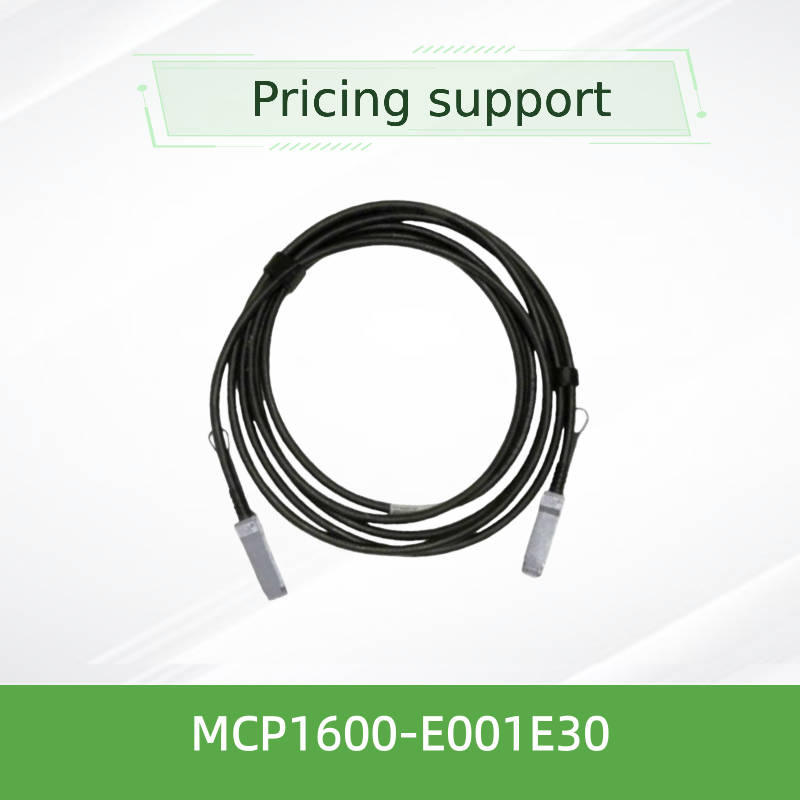

Le câble DAC passif QSFP28 de Mellanox MCP1600-E001E30 à 100 Gb/s est équipé d'un câble DAC passif de 1m, 30 AWG, EDR InfiniBand
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP1600-E001E30 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Technologie: | Infiniband |
| Taper: | Câble Mellanox AOC | Longueur du câble: | 3 mètres |
| Nom: | Câble DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG câble réseau Infin | Mot clé: | Câble Mellanox DAC |
| Mettre en évidence: | Le câble DAC Mellanox QSFP28 est de 100 Gb/s,1m de câble DAC passif EDR InfiniBand,30AWG câble Nvidia avec garantie |
||
Description de produit
Vue d'ensemble du produit
Le Mellanox MCP1600-E001E30 est un câble de cuivre (DAC) QSFP28 passif à raccordement direct (DAC) de 100 Gbps conçu pour les interconnexions à haute densité et à faible latence.Il est équipé de quatre paires de cuivre à grande vitesse fonctionnant à 25 Gb/s par voieCe câble de 1 mètre utilise une jauge AWG de 30 et est terminé avec des connecteurs QSFP28 standard de l'industrie.
Entièrement conforme aux normes SFF-8665 et SFF-8636, assurant une interopérabilité transparente avec les commutateurs Mellanox, les adaptateurs et les autres systèmes compatibles QSFP28.La veste LSZH (Low Smoke Zero Halogen) et la conformité RoHS la rendent adaptée aux déploiements d'entreprises et de centres de données verts.
Principales caractéristiques
- Rate de transmission globale de données de 100 Gb/s (4 × 25 Gb/s)
- Facteur de forme QSFP28, conforme à la norme SFF-8665
- Le cuivre passif ne consomme pas d'énergie pour le conditionnement du signal
- 3.3V tension d'alimentation unique (Vcc 3,135 ∼3,465 V)
- Température du boîtier de travail de 0 à 70 °C
- Taux d'erreur en bits (BER) < 1E-15 avec les systèmes Mellanox
- Gestion I2C par prise à chaud via SFF-8636
- LSZH jacket, conforme à la réglementation RoHS, PCB sans plomb et sans halogène
- Tests de production rigoureux pour la fiabilité hors boîte
- Garantie matérielle limitée d'un an
Technologie et intégrité du signal
Les câbles de cuivre passifs Mellanox utilisent une construction en cuivre à double axe de précision avec un contrôle d'impédance optimisé (100Ω nominal) pour minimiser la réflexion du signal et le bruit croisé.Chaque voie est blindée indépendamment., et le câble est recouvert d'un revêtement en LSZH pour réduire la fumée et les émissions toxiques en cas d'incendie.
La série MCP1600 est caractérisée par un retard de propagation (4,5 ns/m typique) et maintient une excellente perte de retour et une excellente performance de perte d'insertion dans la plage de fonctionnement de 0°70°C.La EEPROM intégrée stocke les attributs des câbles et les informations sur les produits, permettant aux systèmes hôtes de configurer automatiquement les paramètres pour des performances optimales de liaison.
Des déploiements typiques
- "Télécommunications" à haute performance (HPC):Connectez les commutateurs EDR InfiniBand aux nœuds de calcul, aux systèmes de stockage et aux grappes GPU
- Le centre de données Leaf-Spine:Interconnexions de haut de rack à courte portée (ToR) vers les commutateurs de colonne vertébrale dans les tissus Ethernet 100G
- Réseaux d'entreprise:Liens de base fiables au sein ou entre des racks adjacents dans les centres de données d'entreprise
- Laboratoires de test et de développement:Liens rentables et à faible consommation pour la prototypage et la validation des performances
Compatibilité
Le MCP1600-E001E30 est compatible avec n'importe quel port QSFP28/100G qui respecte les normes SFF-8665 et SFF-8636.et les DPU BlueField®Il fonctionne également avec des commutateurs tiers et des serveurs équipés de cages QSFP28, à condition que l'hôte prenne en charge les DAC en cuivre passif.
Les spécifications
| Paramètre | - Je vous en prie. | Typique | Je suis désolé. | Unité |
|---|---|---|---|---|
| Voltage d'alimentation (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Voltage d'entrée de données | - Je ne sais pas.3 | Je ne sais pas. | 3.6 | V |
| Voltage d'entrée de commande | - Je ne sais pas.3 | Je ne sais pas. | 3.6 | V |
| Consommation d'électricité | Je ne sais pas. | Je ne sais pas. | 0.1 | W |
| Température du boîtier d'exploitation | 0 | Je ne sais pas. | 70 | °C |
| Température de stockage | - Quarante | Je ne sais pas. | 85 | °C |
| Humidité relative de fonctionnement | 5 | Je ne sais pas. | 85 | % |
| Impédance caractéristique | 90 | 100 | 110 | Oh |
| Délai de propagation (informatif) | Je ne sais pas. | 4.5 | Je ne sais pas. | ns/m |
Épaisseur du câble:30 AWG
Longueur du câble:1 m (± 25 mm)
Le diamètre extérieur:7.1 ± 0,35 mm
Radius de courbure minimum (unique):35.5 mm
Radius de courbure minimum (répéteur/assemblage):71 mm
Longueur du câble:1 m (± 25 mm)
Le diamètre extérieur:7.1 ± 0,35 mm
Radius de courbure minimum (unique):35.5 mm
Radius de courbure minimum (répéteur/assemblage):71 mm
Remarque: toutes les spécifications sont basées sur la fiche Mellanox MCP1600-E0xxEyy. Veuillez confirmer avant de commander.
Guide de sélection (série MCP1600)
| Numéro de la partie | Longueur | Le groupe de travail | Vêtement | Définition |
|---|---|---|---|---|
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 0.5m | 30 | LSZH | Pour les appareils de type "LED", la valeur de l'indicateur doit être supérieure ou égale à: |
| MCP1600-E001E30: Les données sont fournies par les autorités compétentes. | 1.0m | 30 | LSZH | Noir, EDR, 100 Gb/s QSFP28 (ce modèle) |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 1.5m | 30 | LSZH | Pour les appareils de type "LED", la valeur de l'indicateur doit être supérieure ou égale à: |
| MCP1600-E002E30: les données sont fournies par les autorités compétentes. | 2.0m | 30 | LSZH | Pour les appareils de type "LED", la valeur de l'indicateur doit être supérieure ou égale à: |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 2.5m | 26 | LSZH | Pour les appareils de type "LED", la valeur de l'indicateur doit être supérieure ou égale à: |
| MCP1600-E003E26: les produits de base et les pièces détachées | 3.0m | 26 | LSZH | Pour les appareils de type "LED", la valeur de l'indicateur doit être supérieure ou égale à: |
| Le nombre de points de contrôle doit être supérieur à: | 4.0m | 26 | LSZH | Pour les appareils de type "LED", la valeur de l'indicateur doit être supérieure ou égale à: |
| MCP1600-E005E26: les données sont fournies par les autorités compétentes. | 5.0m | 26 | LSZH | Pour les appareils de type "LED", la valeur de l'indicateur doit être supérieure ou égale à: |
* Tous les câbles sont conformes à RoHS, avec PCB LF/HF et veste LSZH.
Les avantages
- Efficacité en termes de coûts:La conception passive élimine les émetteurs-récepteurs optiques, ce qui réduit le coût total de l'interconnexion
- Puissance ultra-faible:< 0,1 W par liaison, idéal pour les centres de données sensibles à l'énergie
- Pénalité de latence zéro:La voie directe du cuivre évite les retards de retiming ou de conversion du signal
- Intégrité fiable du signal:Les paires blindées et le contrôle précis de l'impédance assurent un BER < 1E-15
- Facile à déployer:Connectable à chaud, pré-testé et automatiquement reconnu par les systèmes hôtes
- Responsabilité environnementaleLSZH, RoHS et les matériaux sans halogène soutiennent les initiatives en matière d'informatique verte
Questions fréquemment posées
Q: Quelle est la vitesse de transmission maximale de MCP1600-E001E30?
R: 100 Gbps (4 voies × 25 Gbps) approprié pour l'EDR InfiniBand et l'Ethernet 100G.
Q: Ce câble est-il compatible avec les commutateurs non Mellanox?
R: Oui, tout port QSFP28 conforme aux normes SFF-8665 et SFF-8636 peut utiliser ce DAC passif. Cependant, pour des performances BER garanties, Mellanox recommande des systèmes de bout en bout Mellanox.
Q: Quelle est la plage de température de fonctionnement?
R: température de 0°C à 70°C; stockage de -40°C à 85°C.
Q: Ce câble nécessite-t-il une alimentation externe?
R: Non, il est passif et ne tire que Vcc pour l'EEPROM (< 0,1 W).
Q: Quel est le rayon de courbure minimum?
A: courbure simple: 35,5 mm; courbure répétitive/assemblage: 71 mm (10 × diamètre extérieur).
Précautions à prendre
- Ne pas plier le câble au-delà du rayon de courbure minimum spécifié, en particulier près du connecteur (courbure d'assemblage)
- Évitez de tirer ou de mettre l'accent sur le câble pendant l'installation; utilisez une gestion appropriée du câble
- S'assurer que le port hôte est compatible QSFP28 et prend en charge les DAC en cuivre passif
- Conserver dans un environnement sec et à température contrôlée à -40°C à 85°C
- Vérifiez les connecteurs pour détecter la saleté ou les dommages avant leur insertion; utilisez des outils de nettoyage homologués si nécessaire
À propos du groupe Starsurge de Hong Kong
Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.la société dessert des clients dans le monde entier avec des produits incluant des commutateurs réseau, NIC, points d'accès sans fil, contrôleurs, câbles et équipements de réseau connexes.
Soutenu par une équipe de vente et technique expérimentée, Starsurge soutient des industries telles que le gouvernement, la santé, la fabrication, l'éducation, la finance et l'entreprise.La société propose également des solutions IoT, systèmes de gestion de réseau, développement de logiciels personnalisés, support multilingue et livraison mondiale.
Faits clés
Produit:Le produit doit être présenté sous forme d'un produit chimique.
Le type:DAC passif, QSFP28
Taux de données:100 Gb/s (4 × 25 G)
Longueur:1 m (30 AWG)
Conformité:Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
Pour la veste:LSZH, RoHS
La garantie:Limité à 1 an
Le type:DAC passif, QSFP28
Taux de données:100 Gb/s (4 × 25 G)
Longueur:1 m (30 AWG)
Conformité:Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
Pour la veste:LSZH, RoHS
La garantie:Limité à 1 an
Matrice de compatibilité
- Les commutateurs Mellanox QuantumTM / SpectrumTM
- Les adaptateurs Mellanox ConnectX®-5 / -6
- Plateformes DPU BlueField®
- Portes QSFP28 fournies par un tiers (SFF-8665)
- Réseau électronique à bande InfiniBand
Liste de vérification de l'acheteur
- ✓ Confirmer la longueur requise (1m, 30AWG)
- ✓ Vérifier que le port hôte prend en charge le DAC en cuivre passif
- ✓ Vérifiez la plage de température de fonctionnement (0 ̊70°C)
- ✓ Assurez-vous que la veste LSZH est adaptée à votre environnement
- ✓ Demandez la politique RMA et la disponibilité des stocks
