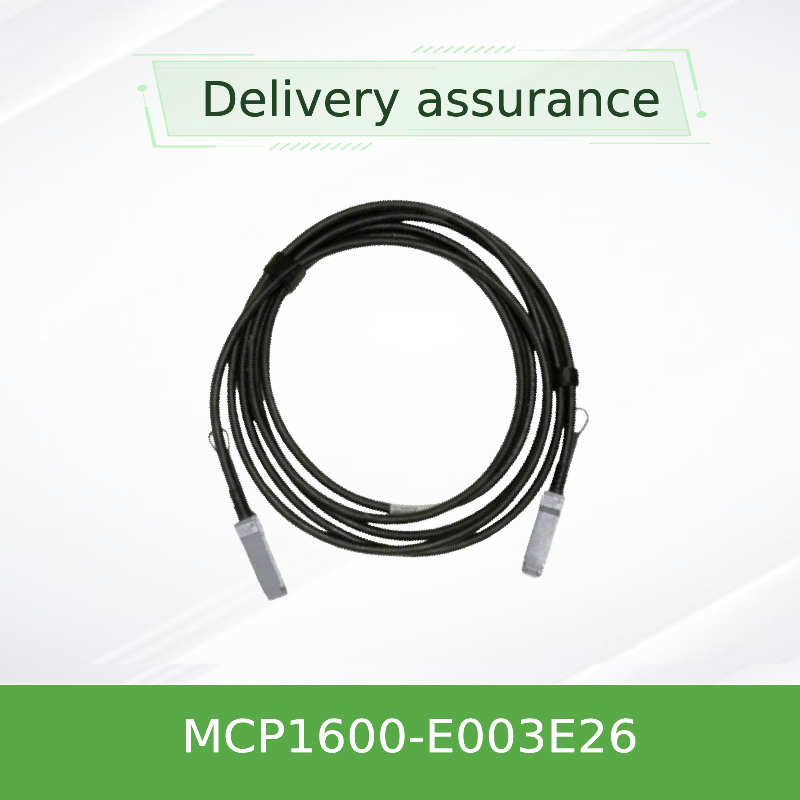

Cable DAC passif QSFP28 de 100 Gb/s de Mellanox MCP1600-E003E26 Compatible avec les câbles 3m, 26 AWG, EDR InfiniBand et 100 GbE
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Technologie: | Infiniband |
| Taper: | Câble Mellanox AOC | Longueur du câble: | 3 mètres |
| Nom: | Câble DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG câble réseau Infin | Mot clé: | Câble Mellanox DAC |
| Mettre en évidence: | Le câble DAC QSFP28 de Mellanox est de 3 m,Cable EDR InfiniBand de 100 Gb/s,Nvidia 100GbE câble DAC compatible |
||
Description de produit
Câble DAC passif Mellanox MCP1600-E003E26 100 Gb/s QSFP28 – 3 m, 26 AWG, compatible InfiniBand EDR et 100GbE
CÂBLE EN CUIVRE À FIXATION DIRECTE QSFP28 100 Gb/s
Câble DAC passif pour InfiniBand EDR et Ethernet 100 Gb/s • 3 mètres • 26 AWG • Faible consommation • Latence ultra-faible
Câble DAC passif pour InfiniBand EDR et Ethernet 100 Gb/s • 3 mètres • 26 AWG • Faible consommation • Latence ultra-faible
Débit de données
Jusqu'à 100 Go/s
Connecteur
QSFP28 à QSFP28
Longueur
3,0 m (9,8 pi)
AWG
26
Taper
Cuivre passif
Numéro de pièce
MCP1600-E003E26
Fabricant
NVIDIA®/Mellanox®
Protocole
InfiniBandEDR / 100GbE
Pouvoir
≤ 0,1 W (passif)
Plage de température
0°C à 70°C
Conformité
RoHS, SFF-8665, SFF-8636
Veste
LSZH (faible fumée, zéro halogène)
Présentation du produit
LeMellanox® MCP1600-E003E26est un câble en cuivre (DAC) à connexion directe QSFP28 haute performance et économique conçu pour les applications InfiniBand EDR et Ethernet 100 Gb/s. Il constitue une alternative fiable et économe en énergie à la fibre optique pour les interconnexions à courte portée au sein des centres de données et des environnements de calcul haute performance (HPC).
Cet assemblage de câbles en cuivre passif intègre quatre paires de cuivre haut débit, chacune fonctionnant jusqu'à 25 Gb/s, pour fournir un débit de données global de 100 Gb/s. Sans composants actifs, il offre la latence la plus faible possible et une consommation d'énergie proche de zéro, ce qui le rend idéal pour la connectivité haut de rack (ToR) et rack adjacent.
Chaque connecteur QSFP28 comprend une EEPROM qui stocke les données d'identification et de configuration du produit, que le système hôte peut lire via l'interface de gestion I²C conforme SFF-8636. Le câble est enfichable à chaud, conforme RoHS et doté d'une gaine LSZH (Low Smoke Zero Halogen) durable.
Principales fonctionnalités
- Débit de données cumulé jusqu'à 100 Gb/s
- Facteur de forme QSFP28 compatible SFF-8665
- Conception passive : aucun composant actif, aucune consommation d'énergie supplémentaire
- Tension d'alimentation unique de 3,3 V
- Température du boîtier de fonctionnement : 0°C à 70°C
- Enfichable à chaud pour une installation et un remplacement faciles
- Conforme RoHS et veste LSZH pour la sécurité
- Interface de gestion I²C conforme SFF-8636
Technologie et construction
Le MCP1600-E003E26 est un assemblage de câble en cuivre twinaxial passif. Il transmet directement les signaux électriques entre les ports QSFP28 sans aucun conditionnement, resynchronisation ou amplification du signal. Cette approche passive offre plusieurs avantages clés :
- Latence ultra-faible :Inférieur à 100 ns typique, critique pour le HPC et le trading financier.
- Consommation d'énergie négligeable :Consomme moins de 0,1 W, réduisant ainsi la charge thermique du centre de données.
- Intégrité élevée du signal :L'impédance différentielle de 100 Ω et le blindage optimisé minimisent la diaphonie et la perte d'insertion.
La construction du câble utilise des conducteurs en cuivre 26 AWG avec une gaine LSZH durable. Le calibre 26 AWG plus épais prend en charge des portées plus longues tout en préservant l'intégrité du signal. Chaque câble est rigoureusement testé pendant la production pour garantir des performances prêtes à l'emploi et une durabilité à long terme, avec un taux d'erreur binaire (BER) meilleur que 1E-15 lorsqu'il est utilisé avec les systèmes Mellanox.
Compatibilité
Le MCP1600-E003E26 est entièrement conforme aux normes industrielles et est interopérable avec une large gamme d'équipements réseau :
- Normes :SFF-8665 (QSFP28), SFF-8636 (interface de gestion), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
- Compatible avec :Commutateurs, adaptateurs et systèmes NVIDIA® / Mellanox® ; également interopérable avec d'autres ports QSFP28 compatibles MSA
- EEPROM :Programmé avec des informations sur le produit selon SFF-8636 ; nom du fournisseur : NVIDIA, OUI : 00-02-C9
Note:Pour des performances et une compatibilité optimales, nous vous recommandons de vérifier la compatibilité avec votre modèle de commutateur ou de serveur spécifique avant de commander.
Caractéristiques
Notes maximales absolues
| Paramètre | Min. | Max. | Unités |
|---|---|---|---|
| Tension d'alimentation | -0,3 | 3.6 | V |
| Tension d'entrée de données | -0,3 | 3.6 | V |
| Tension d'entrée de contrôle | -0,3 | 3.6 | V |
Spécifications opérationnelles
| Paramètre | Min. | Tapez | Max. | Unités |
|---|---|---|---|---|
| Tension d'alimentation (Vcc) | 3.135 | 3.3 | 3,465 | V |
| Consommation d'énergie | -- | -- | 0,1 | W |
| Température du boîtier de fonctionnement | 0 | -- | 70 | °C |
| Humidité relative de fonctionnement | 5 | -- | 85 | % |
Électrique et mécanique
| Paramètre | Min. | Tapez | Max. | Unités |
|---|---|---|---|---|
| Impédance caractéristique | 90 | 100 | 110 | Ω |
| Retard de propagation | -- | -- | 4.5 | ns/m |
* Le délai de propagation est uniquement à titre de référence.
Guide de sélection
La série MCP1600 offre une variété de longueurs et de calibres de fil pour répondre à différents besoins de déploiement :
| Numéro de pièce | Longueur | AWG | Description |
|---|---|---|---|
| MCP1600-E003E26 | 3,0 m | 26 | 3 m, noir, 26 AWG |
| MCP1600-E00AE30 | 0,5 m | 30 | 0,5 m, noir, 30 AWG |
| MCP1600-E001E30 | 1,0 m | 30 | 1 m, noir, 30 AWG |
| MCP1600-E01AE30 | 1,5 m | 30 | 1,5 m, noir, 30 AWG |
| MCP1600-E002E30 | 2,0 m | 30 | 2 m, noir, 30 AWG |
| MCP1600-E02AE26 | 2,5 m | 26 | 2,5 m, noir, 26AWG |
| MCP1600-E004E26 | 4,0 m | 26 | 4 m, noir, 26 AWG |
| MCP1600-E005E26 | 5,0 m | 26 | 5 m, noir, 26 AWG |
Remarque : x = portée (mètres), y = calibre du fil (AWG).
Pourquoi choisir le MCP1600-E003E26 ?
✓
Rentable
Coût inférieur à celui des émetteurs-récepteurs optiques pour les liaisons à courte portée.
Coût inférieur à celui des émetteurs-récepteurs optiques pour les liaisons à courte portée.
✓
Efficacité énergétique
Consomme < 0,1 W, réduit les coûts d’alimentation et de refroidissement du centre de données.
Consomme < 0,1 W, réduit les coûts d’alimentation et de refroidissement du centre de données.
✓
Latence ultra-faible
Idéal pour les environnements HPC, IA et de trading financier.
Idéal pour les environnements HPC, IA et de trading financier.
✓
Fiable et durable
Des tests rigoureux et une gaine LSZH garantissent une longue durée de vie.
Des tests rigoureux et une gaine LSZH garantissent une longue durée de vie.
✓
Prêt à l'emploi
Connecteurs QSFP28 enfichables à chaud avec EEPROM pour une intégration facile.
Connecteurs QSFP28 enfichables à chaud avec EEPROM pour une intégration facile.
✓
Basé sur des normes
SFF-8665, SFF-8636, conforme RoHS pour une large interopérabilité.
SFF-8665, SFF-8636, conforme RoHS pour une large interopérabilité.
Service et assistance
- Garantie:Garantie matérielle limitée d'un an couvrant la réparation ou le remplacement des pièces (conformément à la politique d'origine du fabricant).
- Assistance technique :Notre équipe expérimentée fournit une assistance technique avant-vente et après-vente pour garantir un déploiement fluide.
- Livraison mondiale :Expédition mondiale avec des partenaires logistiques fiables.
- Personnalisation :Longueurs de câble personnalisées et programmation EEPROM disponibles pour les commandes de gros volumes (veuillez vous renseigner).
Foire aux questions
Q : Quelle est la distance maximale pour un câble DAC passif ?
R : Les DAC passifs sont généralement recommandés pour des distances allant jusqu'à 5 mètres. Le MCP1600-E003E26 mesure 3 mètres et offre une intégrité optimale du signal dans cette plage.
Q : Ce câble est-il compatible avec les commutateurs 100GbE d'autres fournisseurs ?
R : Oui, il est conforme à la norme MSA et interagit avec la plupart des ports QSFP28 standard. Cependant, nous vous recommandons de vérifier la compatibilité avec votre modèle de commutateur spécifique.
Q : Que signifie « passif » pour ce câble ?
R : Passif signifie que le câble n'a aucun composant électronique actif (amplificateurs, retimers). Il s'appuie uniquement sur des conducteurs en cuivre pour transmettre les signaux, offrant la latence et la consommation d'énergie les plus faibles possibles.
Q : Quelle est la différence entre les versions 30 AWG et 26 AWG ?
R : Les numéros AWG inférieurs indiquent des conducteurs plus épais, qui permettent des longueurs de câble plus longues. La version 30 AWG est utilisée pour les câbles plus courts (jusqu'à 2 m), tandis que la version 26 AWG prend en charge des portées plus longues (jusqu'à 5 m). Le MCP1600-E003E26 utilise 26 AWG pour des performances fiables sur 3 mètres.
Précautions
- Rayon de courbure :Le rayon de courbure simple minimum est 5 fois le diamètre extérieur du câble (environ 47 mm pour 26 AWG) ; le rayon de courbure répétitif est de 10 × le diamètre extérieur (environ 94 mm).
- Gestion des connecteurs :Évitez de tirer sur le boîtier du connecteur ; utilisez la languette pour déconnecter.
- Température de fonctionnement :Ne pas faire fonctionner en dehors de la plage de température du boîtier de 0°C à 70°C.
- Précautions ESD :Suivez les procédures standard de manipulation ESD pour éviter d’endommager les composants sensibles.
Présentation de l'entreprise
Hong Kong Starsurge Group Co., Limitéeest un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Fondée en 2008, la société propose à ses clients du monde entier des produits comprenant des commutateurs réseau, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles et des équipements réseau associés.
Soutenu par une équipe commerciale et technique expérimentée, Starsurge soutient des secteurs tels que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. La société propose également des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés, une assistance multilingue et une livraison mondiale.
Avec une approche axée sur le client, Starsurge se concentre sur une qualité fiable, un service réactif et des solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.
Liste de contrôle de l'acheteur
✅
Confirmez la longueur de câble requise (3 m pour ce modèle).
✅
Vérifiez que le commutateur/serveur prend en charge les interfaces QSFP28.
✅
Vérifiez si le DAC passif est adapté à votre distance (≤5 m recommandé).
✅
Assurez-vous que la plage de température de fonctionnement correspond à votre environnement.
✅
Confirmez la compatibilité du fournisseur (NVIDIA/Mellanox recommandé).
✅
Tenez compte de l’évolutivité future et de la densité des ports.
