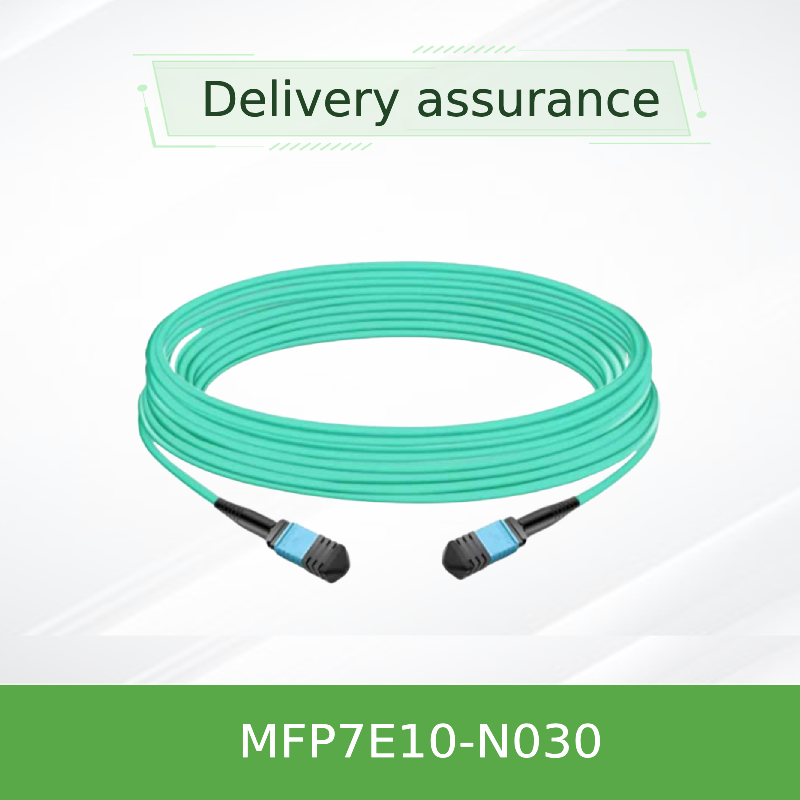

NVIDIA MFP7E10-N030 câble multimode MPO-12/APC à fibre optique de 30 mètres
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E10-N030 (980-9I557-00N030) |
| Document: | MFP7E10-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Modèle: | Mfp7e10-n030 | Longueur: | 30 M |
|---|---|---|---|
| Type de fibre: | Multimode om4 | Connecteurs: | MPO-12 / APC (femme) |
| Perte d'insertion: | ≤ 0,362 dB | Perte de retour: | ≥ 35 dB |
| Mettre en évidence: | NVIDIA câble multimode MPO-12 à fibre optique,Cable à fibre MPO-12 APC de 30 mètres,NVIDIA câble à fibre multimode de 30 mètres |
||
Description de produit
NVIDIA MFP7E10-N030 câble multimode MPO-12/APC à fibre optique de 30 mètres
NVIDIA MFP7E10-N030- câble multimode MPO-12/APC à MPO-12/APC de 30 mètres, crossover de type B, OM4 (50/125 μm). Conçu pour les liaisons InfiniBand et Ethernet 400G/800G entre OSFP à double port, OSFP à port unique,et transcepteurs QSFP112Faible perte d'insertion, veste LSZH/OFNR, supporte une portée allant jusqu'à 50 m avec panneaux de patch.
Vue d'ensemble du produit
Le câble optique passif de la série NVIDIA MFP7E10-Nxxx est conçu pour les interconnexions de centres de données à haute densité.MFP7E10 à N030(30m) utilise 8 fibres actives dans un connecteur MPO‐12/APC à 12 fibres, avec 4 fibres servant de composants de résistance.assurer l'intégrité du signal pour les protocoles à grande vitesse.
Ce câble est unTransverse de type BL'assemblage, l'alignement du canal de transmission 1 à une extrémité pour recevoir le canal 12 à l'extrémité opposée, est essentiel pour l'appariement direct des émetteurs-récepteurs sans gestion de polarité supplémentaire.Il prend en charge à la fois les environnements InfiniBand (NDR) et Ethernet (400GbE/800GbE).
Principales caractéristiques
Optique et physique
- fibre multimode OM4 de 50/125 μm (longueur > 30 m)
- Connecteurs féminins MPO‐12/APC, coquille verte
- 8 fibres actives / 4 fibres inactives (membres résistants)
- Polarité croisée de type B
- Vêtement Aqua LSZH / OFNR, de diamètre 3,0 ± 0,2 mm
Performance et conformité
- Perte d'insertion ≤ 0,35 + 0,0004 * L (dB); pour 30 m: ≤ 0,362 dB
- Perte de retour ≥ 35 dB
- Radius de flexion minimum: 30 mm (partout sur le câble)
- Température de fonctionnement: de 0 à 70 °C
- Le système d'exploitation doit être équipé d'un système de contrôle de la qualité.
Technologie
La face d'extrémité APC (Angled Physical Contact) avec un polissage à 8 degrés est essentielle pour les liaisons optiques à grande vitesse: elle détourne les réflexions internes du laser récepteur,réduire la distorsion du signal et les erreurs de bitLe câble estpassiveet ne contient pas d'électronique active, ce qui garantit une faible latence et une fiabilité élevée.Les broches d'alignement MPO-12 (dans l'émetteur-récepteur) s'accouplent avec des trous d'alignement dans le connecteur de câble pour un couplage optique précis.
NVIDIA spécifie le MFP7E10‐Nxxx pour les liaisons comprenant jusqu'à deux panneaux de patch optiques (total 4 jonctions de connecteurs) tout en maintenant la portée maximale de 50 mètres.
Des déploiements typiques
- Pour les appareils de commande:Connexion de commutateurs OSFP 800G à double port dans les tissus à feuilles de colonne vertébrale.
- Pour les appareils de commande de véhicules à moteurConnexion de commutateurs OSFP à des DPU ConnectX‐7 ou BlueField‐3 à l'aide d'émetteurs-récepteurs OSFP ou QSFP112.
- 400G/800G, coupure de courant:Utilisé avec des émetteurs-récepteurs OSFP à double port (par exemple, MMA4Z00-NS) pour prendre en charge deux liaisons 400G à 4 canaux.
- Les clusters IA et HPC nécessitant une connectivité GPU-GPU à faible latence et à large bande passante.
Compatibilité
Le MFP7E10‐N030 est compatible avec les émetteurs-récepteurs NVIDIA, notamment:
- OSFP à double port:MMA4Z00-NS (800G DR8) pour les commutateurs InfiniBand/Ethernet
- OSFP à port unique:MMA4Z00-NS400 (400G) pour les adaptateurs ConnectX‐7
- Pour les appareils de type QSFP112:MMA1Z00-NS400 (400G) pour les DPU BlueField-3
- Il prend également en charge les protocoles 400GbE/NDR InfiniBand et NVLink.
Important: les connecteurs MPO‐12/APC sontJe ne sais pas.Ne pas mélanger avec les émetteurs-récepteurs 100G/200G qui utilisent un polisseur UPC.
Les spécifications
| Paramètre | Valeur |
|---|---|
| Modèle | Nombre d'équipements |
| Longueur | 30 m (tolérance: +2% * L / -0) |
| Type de fibre | OM4 multimode (50/125 μm) pour une longueur > 30 m ; OM3 pour une longueur ≤ 30 m |
| Type de connecteur | MPO‐12/APC femelle à MPO‐12/APC femelle, coquille verte |
| Les fibres actives | 8 (4 Tx, 4 Rx) |
| Polarité | Transverse de type B |
| Perte d'insertion (max) | ≤ 0,35 + 0,0004 * L (dB) → 0,362 dB à 30 m |
| Perte de rendement (min) | ≥ 35 dB |
| Diamètre du câble | 3.0 ± 0,2 mm |
| Radius de courbure min | 30 mm (partout sur le câble) |
| Vêtement | Aqua, LSZH / OFNR |
| Température de fonctionnement | 0 °C à 70 °C |
| Température de stockage | 40 °C à 85 °C |
| Humidité (non condensée) | 10 à 85% de RH |
| Les normes | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
Guide de sélection
| Numéro de commande | Définition | Longueur |
|---|---|---|
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 3 mètres |
| Le nombre d'unités utilisées est déterminé en fonction de l'échantillon. | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 5 mètres |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 7 mètres |
| Pour les appareils à moteur à combustion | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 10 mètres |
| Nombre d'équipements | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 15 mètres |
| Pour les appareils à moteur à combustion | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 20 mètres |
| Nombre d'équipements utilisés | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 25 mètres |
| Nombre d'équipements | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 30 m |
| Nombre de pièces | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 35 m |
| N° de référence: | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 40 m |
| MFP7E10‐N050 | NVIDIA câble à fibre passive, MMF, MPO12 APC à MPO12 APC | 50 m |
Les avantages
- Perte faible et perte de rendement élevé:Assure des signaux optiques propres pour la modulation PAM4 400G/800G.
- Polissage à l'APC:Minimise les réflexions, essentielles pour les NDR InfiniBand et 800G Ethernet.
- Pour les véhicules de type B:Simplifie l'accouplement direct des émetteurs-récepteurs; pas besoin d'adaptateurs de polarité inversée.
- Vêtements de la catégorie LSZH/OFNR:Faible teneur en fumée et en ignifuges, adapté aux espaces pléniers et surélevées.
- NVIDIA qualifié:Testé et recommandé pour les familles ConnectX‐7, BlueField‐3 et Spectrum.
Service et soutien
Hong Kong Starsurge Group fournit une livraison mondiale, un support multilingue et une expertise technique pour les solutions réseau NVIDIA.et soutien après-venteContactez notre équipe de vente pour les prix de volume et les demandes de longueur personnalisées.
Questions fréquemment posées
Ce câble est-il compatible avec les émetteurs-récepteurs QSFP112?
Oui, lorsqu'il est utilisé avec l'émetteur-récepteur NVIDIA QSFP112 400G approprié (par exemple, MMA1Z00-NS400) sur le côté de l'adaptateur.
Puis-je l'utiliser avec les connecteurs MPO‐12/UPC?
N° MPO‐12/APC (enveloppe verte) n'est ni mécaniquement ni optiquement compatible avec MPO‐12/UPC (enveloppe bleue). Leur utilisation conjointe peut endommager les extrémités des connecteurs.
Quelle est la portée maximale d'un câble de 30 m?
Le câble lui-même mesure 30 m, mais la liaison globale peut supporter jusqu'à 50 m lorsqu'il comprend deux panneaux de patch (4 jonctions de connecteurs) avec un budget de perte approprié.
Le câble est-il sensible à l'ESD?
Non, le câble n'a pas de pièces conductrices, mais les précautions ESD standard s'appliquent lors de la manipulation des émetteurs-récepteurs.
Précautions à prendre
- Gardez les bouchons de poussière sur les connecteurs jusqu'à leur installation pour éviter toute contamination.
- Nettoyez les connecteurs du câble et de l'émetteur-récepteur à l'aide d'un nettoyant pour connecteurs optiques avant l'accouplement.
- Évitez de plier le câble en dessous du rayon de flexion de 30 mm.
- Ne pas exposer à des liquides ni utiliser en dehors de la plage de température nominale.
- Conserver entre -40 °C et 85 °C lorsqu'il n'est pas utilisé.
Présentation de l'entreprise
Hong Kong Starsurge Group Co., Limited est une société de services à la clientèle basée à Hong Kong.est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.points d'accès sans fil, contrôleurs, câbles et équipements de réseau connexes.
Soutenu par une équipe de vente et technique expérimentée, Starsurge soutient des industries telles que le gouvernement, la santé, la fabrication, l'éducation, la finance et l'entreprise.Systèmes de gestion de réseauAvec une approche centrée sur le client, nous nous concentrons sur une qualité fiable, un service réactif, une qualité de service et une qualité de service.et des solutions sur mesure qui aident les clients à construire des, une infrastructure réseau évolutive et fiable.
Un aperçu des faits clés
Connecteur et polarité:MPO‐12/APC femelle, croisée de type B, coquille verte
Fibre et longueur:Multimode OM4, 30 m (98 pi), 8 fibres actives
Performance optique:IL ≤ 0,362 dB, RL ≥ 35 dB
Conformité:Le système d'avertissement doit être conforme à la norme CE 61754-7.
Matrice de compatibilité
| Transcepteur / appareil | Type de port | Compatible |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP à double port | - Oui, oui. |
| NVIDIA MMA4Z00-NS400 (400G) | Le type de connexion: | - Oui, oui. |
| Nvidia MMA1Z00-NS400 (400G) | Pour les appareils de type QSFP112 | - Oui, oui. |
| ConnectX‐7 / BlueField‐3 | Le type de support est le suivant: | - Oui, oui. |
| Transcepteurs MPO‐12/UPC (100G/200G) | Le produit doit être présenté à l'entrée de l'Union. | Non (pollution différente) |
Liste de vérification de l'acheteur
- Confirmer le type de port de l'émetteur-récepteur: OSFP, OSFP à double port ou QSFP112
- Vérifier le polissage des connecteurs: MPO‐12/APC (couche verte) contre UPC (couche bleue)
- Vérifiez que la longueur de câble requise MFP7E10‐N030 est de 30 mètres
- Veiller au type de fibre: multimode OM4 pour les longueurs > 30 m, OM3 pour les plus courtes
- Plan de gestion des câbles: rayon de courbure minimum de 30 mm
- Considérez la perte d'insertion du panneau de patch si elle est utilisée dans de longues liaisons
