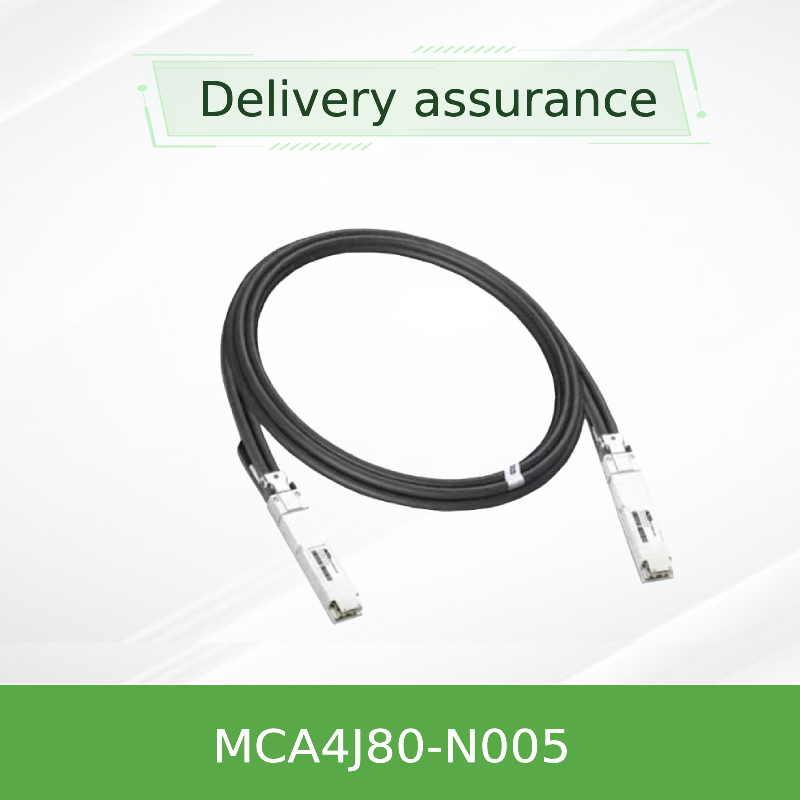

NVIDIA MCA4J80-N005 800Gb/s câble OSFP en cuivre actif 5m ACC à double port pour InfiniBand NDR
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCA4J80-N005 (980-9I602-00N005) |
| Document: | MCA4J80-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PIÈCES |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Technologie: | Infiniband |
| taper: | Câble Mellanox DAC | Longueur du câble: | 5 mètres |
| Nom: | Mellanox DAC Cable Câble en cuivre actif IB Port Twin NDR 800 Go / S OSFP 5 mètres MCA4J80-N005 | mot-clé: | Câble Mellanox DAC |
| Mettre en évidence: | NVIDIA OSFP câble de cuivre actif,câble InfiniBand NDR de 800 Gb/s,câble ACC à double port de 5 m |
||
Description de produit
Câble en cuivre actif NVIDIA MCA4J80-N005 800 Gb/s OSFP
Le NVIDIA MCA4J80-N005 est un câble en cuivre actif (ACC) de 5 mètres doté d'un connecteur OSFP à deux ports à une extrémité et d'un connecteur OSFP à deux ports 2x400 Gb/s à l'autre. Conçu pour les commutateurs Ethernet NVIDIA Quantum-2 InfiniBand et Spectrum-4, cet ACC intègre des circuits intégrés d'égalisation de préaccentuation pour étendre la portée jusqu'à 5 mètres tout en conservant une latence ultra-faible et une puissance de seulement 1,5 W par extrémité.
800 Go/s
Bande passante globale
2x400G
Duplex intégral
1,5W
Puissance par extrémité
5m
Longueur maximale
Présentation du produit
La série NVIDIA MCA4J80 représente une nouvelle classe de câbles en cuivre actifs (ACC) qui comblent le fossé entre les DAC passifs et les solutions optiques. Le MCA4J80-N005 utilise des circuits intégrés d'égalisation intégrés à chaque extrémité pour compenser la dégradation du signal sur des trajets de cuivre plus longs, permettant une bande passante globale de 800 Gbit/s à des distances allant jusqu'à 5 mètres avec une latence presque aussi faible que celle des DAC passifs.
Principales fonctionnalités
- Débit de données global de 800 Gb/s– Configuration OSFP à deux ports vers 2x400 Gb/s
- Câble en cuivre actif (ACC)– Les circuits intégrés d'égalisation de préaccentuation intégrés étendent la portée jusqu'à 5 mètres
- Latence ultra-faible– Nettement inférieur aux AOC, correspondant presque aux performances du DAC passif
- Faible consommation d'énergie– Seulement 1,5 W maximum par extrémité
- 5 mètres de longueur– Calibre de fil 26AWG, diamètre de câble 8,9 mm
- Température du boîtier de fonctionnement– 0°C à 70°C ; stockage -40°C à 85°C
- Veste LSZH (Low Smoke Zero Halogen)– PCB conforme RoHS, sans plomb et sans halogène
- Connecteurs OSFP enfichables à chaud– Norme supérieure à ailettes ; variantes à dessus plat et à ailettes disponibles
- Détection automatique du protocole– Prend en charge InfiniBand NDR et Ethernet 800GbE
- Interface de gestion I²C conforme SFF-8636– EEPROM pour l’identification et la configuration du produit
Spécifications techniques
| Paramètre | Spécification (MCA4J80-N005) |
|---|---|
| Modèle de produit | MCA4J80-N005 |
| Type de câble | Câble en cuivre actif (ACC) avec circuits intégrés d'égalisation |
| Débit de données | 800 Gb/s au total (2x400 Gb/s) |
| Facteur de forme | OSFP vers OSFP (port double vers port double) |
| Longueur | 5 mètres (tolérance de ± 50 mm pour une longueur ≥ 2 m) |
| Calibre de fil | 26AWG (2x8 paires) |
| Diamètre du câble | 8,9 ±0,03 mm |
| Modulation | 8 voies de 100G-PAM4 par port |
| Tension d'alimentation (Vcc) | 3,135 V – 3,465 V (typique 3,3 V) |
| Consommation d'énergie | 1,5 W maximum par extrémité |
| Température du boîtier de fonctionnement | 0°C à 70°C |
| Température de stockage | -40°C à 85°C |
Guide de sélection et informations de commande
| Numéro de pièce | Longueur | Type de connecteur | AWG | Description |
|---|---|---|---|---|
| MCA4J80-N003 | 3m | Ailettes à ailettes | 30AWG | Câble en cuivre actif, 800 Gb/s, double port OSFP |
| MCA4J80-N004 | 4m | Ailettes à ailettes | 30AWG | Câble en cuivre actif, 800 Gb/s, double port OSFP |
| MCA4J80-N005 | 5m | Ailettes à ailettes | 26AWG | Câble en cuivre actif, 800 Gb/s, portée étendue |
| MCA4J80-N003-FLT | 3m | Plat à plat | 30AWG | Pour les systèmes DGX H100 Cedar |
| MCA4J80-N003-FTF | 3m | Plat à ailettes | 30AWG | Switch (à ailettes) vers DGX H100 (plat) |
Compatibilité
| Plateforme NVIDIA | Type de port | Statut de compatibilité | Variante recommandée |
|---|---|---|---|
| Quantique-2 QM9700 / QM9790 | OSFP double port (à ailettes) | Pleinement qualifié | Dessus à ailettes standard |
| Spectre-4 SN5600 | OSFP 800G (à ailettes) | Pleinement qualifié | Dessus à ailettes standard |
| DGX H100 Cèdre | Cage à dessus plat OSFP | Qualifié | Variante -FLT ou -FTF |
| Adaptateur OSFP ConnectX-7 | OSFP | Compatible jusqu'à 400G par port | Dessus à ailettes standard |
Foire aux questions
Q : Quelle est la différence entre l’ACC et le DAC passif ?
R : ACC ajoute des circuits intégrés d'égalisation faible consommation à chaque extrémité pour compenser la perte de signal, permettant ainsi des portées plus longues (5 m contre 2 m pour le passif) tout en maintenant une faible latence et une puissance modérée (1,5 W par extrémité).
Q : Le MCA4J80-N005 est-il compatible avec les commutateurs Ethernet ?
R : Oui, le micrologiciel ACC détecte automatiquement le protocole InfiniBand ou Ethernet et se configure en conséquence. Il fonctionne avec les commutateurs Ethernet Spectrum-4.
Q : Quelle est la longueur maximale de cette série ACC ?
R : 5 mètres (MCA4J80-N005). Pour des longueurs allant jusqu'à 2 m, utilisez un DAC passif (série MCP4Y10) pour une puissance la plus faible. Pour des longueurs supérieures à 5 m, envisagez des émetteurs-récepteurs AOC ou optiques.
Liste de contrôle de l'acheteur
- ✓ Longueur requise : 3 m, 4 m ou 5 m – ACC est optimal pour les distances au-delà de 2 m jusqu'à 5 m
- ✓ Type de connecteur : à ailettes pour interrupteurs standard refroidis par air ; plat ou plat à ailettes pour DGX H100
- ✓ Protocole : InfiniBand ou Ethernet – MCA4J80 détecte automatiquement, aucune configuration nécessaire
- ✓ Budget d'alimentation : 1,5 W par extrémité – assurez-vous que le commutateur peut fournir une puissance suffisante par port
- ✓ Gestion des câbles : vérifiez que l'espace d'assemblage (156 mm pour l'extrémité combinée) correspond au dégagement de la porte du rack
- ✓ Environnemental : Confirmez que la plage de température de fonctionnement de 0 à 70 °C répond aux exigences du centre de données.
