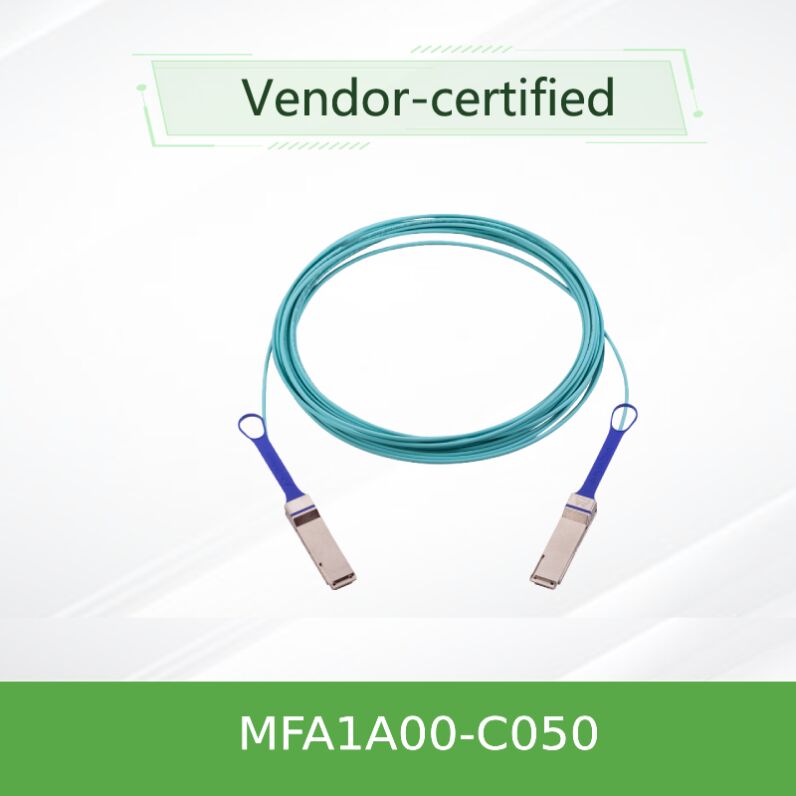

NVIDIA MFA1A00-C050 100G AOC pour les centres de données et les réseaux Ethernet
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFA1A00-C050 |
| Document: | MFA1A00-xxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Délai de mise en œuvre: | Selon le stock |
| Technologie: | Ethernet | Longueur: | 5m |
| Tension d'alimentation: | -0.3-3.6 | Tension d'entrée de données: | -0.3-4.465 |
| Mettre en évidence: | NVIDIA 100G AOC câble de centre de données,NVIDIA câble AOC réseau Ethernet,Le câble NVIDIA MFA1A00-C050 100G |
||
Description de produit
NVIDIA MFA1A00-C050 100G câble optique actif pour les centres de données et les réseaux Ethernet
Le NVIDIA MFA1A00-C050 est un câble optique actif QSFP28 haute performance (AOC) conçu pour les systèmes Ethernet (100GbE) et InfiniBand EDR de 100 Gb/s.Cette variante de 50 mètres offre une portée étendue jusqu'à 100 mètres tout en maintenant une excellente intégrité du signal et une faible consommation d'énergie.
Principales caractéristiques
- Consommation d'énergie extrêmement faible (2,2 W typiques par extrémité avec retiming)
- Jusqu'à 100 mètres de portée sur la fibre multimode
- Conception conforme à la norme SFF-8665 pouvant être branchée à chaud
- Réglage sélectionnable par voie pour des performances optimales
- Diagnostics numériques et intégrité du signal programmable
- Taux de transmission de données globaux allant jusqu'à 100 Gb/s (4 voies × 25,78 Gb/s)
- Amplitude de sortie Rx programmable et pré-emphase
- Équilibrateur d'entrée Tx programmable pour les liaisons hôtes avec perte
- Vêtement de sécurité à faible teneur en halogènes (LSZH)
- Conforme à la réglementation RoHS et raccordable à chaud
Vue d'ensemble du produit
Grâce à la technologie de fibres multimode basée sur VCSEL, ce câble optique actif offre une portée étendue tout en maintenant une excellente intégrité du signal.connectivité entre racks, et les déploiements de centres de données à haute densité, la série MFA1A00 offre un retiming programmable, une équalisation des entrées et une pré-emphase des sorties pour optimiser les performances des liens dans divers environnements.
Technologie et intégrité du signal
Le MFA1A00-C050 utilise des fonctionnalités avancées de retiming et d'égalisation pour surmonter les déficiences du canal.Chaque voie intègre un circuit d'horloge et de récupération de données (CDR) qui peut être contourné pour les taux de signalisation anciens ou inférieursL'équalisateur d'entrée de l'émetteur programmable compense les pertes de PCB hôte, tandis que l'amplitude de sortie du récepteur programmable et la pré-emphase assurent une transmission de signal propre.
Des déploiements typiques
- Interconnexion du centre de données:Connectez les interrupteurs du haut du rack aux interrupteurs d'ensemble situés à l'extrémité de la rangée à une distance de 100 m
- "Télécommunications" à haute performance (HPC):Fabriques EDR InfiniBand pour les clusters de calcul et de stockage nécessitant une faible latence et une large bande passante
- Réseaux cloud et d'entreprise:100GbE architecture spine-leaf, réduisant la puissance et le coût par rapport aux DAC en cuivre au-delà de 5m
- Nœuds de calcul de bord:Des liaisons optiques fiables dans les racks à espace restreint où l'immunité contre les IEM est importante
- Les médias et la post-production:Transfert de fichiers à grande vitesse pour les environnements de stockage partagé
Spécifications techniques
| Paramètre | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|
| Taux de données par voie | -100 ppm | 25.78125 | +100 ppm | En Gb/s |
| Voltage d'alimentation (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Dissipation d'énergie (avec retiming) | Je ne sais pas. | 2.2 | 2.5 | W |
| Dissipation de la puissance (pas de remise à jour) | Je ne sais pas. | 1.5 | 1.8 | W |
| Température du boîtier de fonctionnement | 0 | Je ne sais pas. | 70 | °C |
| Diamètre du câble | 2.8 | 3.0 | 3.2 | mm |
| Radius de courbure minimum | 30 | Je ne sais pas. | Je ne sais pas. | mm |
Guide de sélection MFA1A00 série
| Numéro de commande | Taux de transmission / protocole | Longueur | Définition |
|---|---|---|---|
| Les éléments suivants doivent être utilisés: | 100GbE | 3m | Cable optique actif, Ethernet 100 Gbps |
| Les éléments suivants doivent être utilisés: | 100GbE | 5 m | Cable optique actif, Ethernet 100 Gbps |
| Les caractéristiques de l'appareil doivent être définies en fonction des caractéristiques de l'appareil. | 100GbE | 10m | Cable optique actif, Ethernet 100 Gbps |
| Les éléments suivants doivent être utilisés: | 100GbE | 50m | Cable optique actif, LSZH, Ethernet à 100 Gbps |
| Les caractéristiques de l'appareil doivent être les suivantes: | 100GbE | 100m | Cable optique actif, Ethernet 100 Gbps |
Les avantages
Portée étendue et faible puissance
Jusqu'à 100 m sans répéteurs, moins de puissance que les émetteurs-récepteurs optiques + solution de câble de patch, économisant le budget de puissance du commutateur.
Intégrité du signal prête à l'IA
L'égalisation programmable, le retiming et la pré-emphase de sortie assurent des liens solides dans des environnements bruyants ou avec des pertes.
Flexibilité opérationnelle
Fonctionne à la fois avec InfiniBand EDR et 100GbE, prenant en charge le retiming bypass pour les taux hérités.
Gestionnabilité directe
Full DDM via SFF-8636: surveillance en temps réel de la température, de la tension, de la puissance optique et du biais TX, simplifie la maintenance.
Questions fréquemment posées
Q1: Le MFA1A00-C050 est-il compatible avec mon commutateur Cisco 100G?
R: Le câble est un AOC QSFP28 standard. La plupart des commutateurs Cisco modernes (Nexus 9300, 9500) avec des ports 100GbE le reconnaîtront.Nous vous recommandons de vérifier ou de demander un service de codage.
Q2: Quelle est la différence entre l'opération de retiming et celle de non-retiming?
R: Le retiming ré-synchronise et nettoie le signal à l'aide de la CDR, obtenant une meilleure qualité du signal pour 25 Gbps par voie.Le CDR peut être contourné pour économiser de l'énergie (jusqu'à ~ 1.5W).
Q3: Puis-je utiliser ce câble pour des applications 40 GbE ou breakout?
R: La série MFA1A00 prend en charge 100Gb/s sous forme de quatre voies 25G; elle n'est pas destinée aux sorties 40GbE. Pour les sorties 4×25G (QSFP28 à quatre SFP28), vérifiez les autres produits NVIDIA AOC.
Un aperçu des faits clés
- Taux de transmission maximal:100 Gb/s (4 × 25,78 G)
- Type de connecteur:Pour les appareils de type SFP28:
- Type de câble:FMM optique active, LSZH
- Portée:Jusqu'à 100 m
- Puissance par extrémité:2.2W (réallumage)
- La garantie:Limité à 3 ans (base NVIDIA)
Nom de l'organisme:Bien que le port physique soit standard, le verrouillage de certains fournisseurs peut nécessiter une EEPROM codée.
