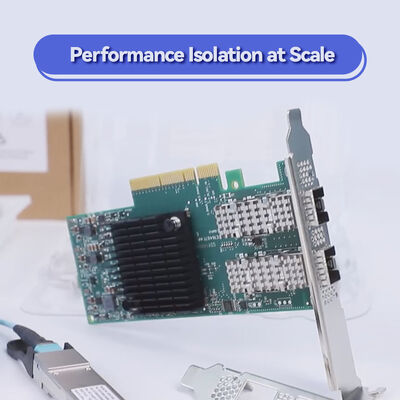

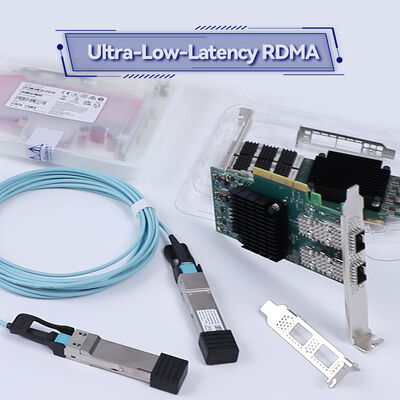

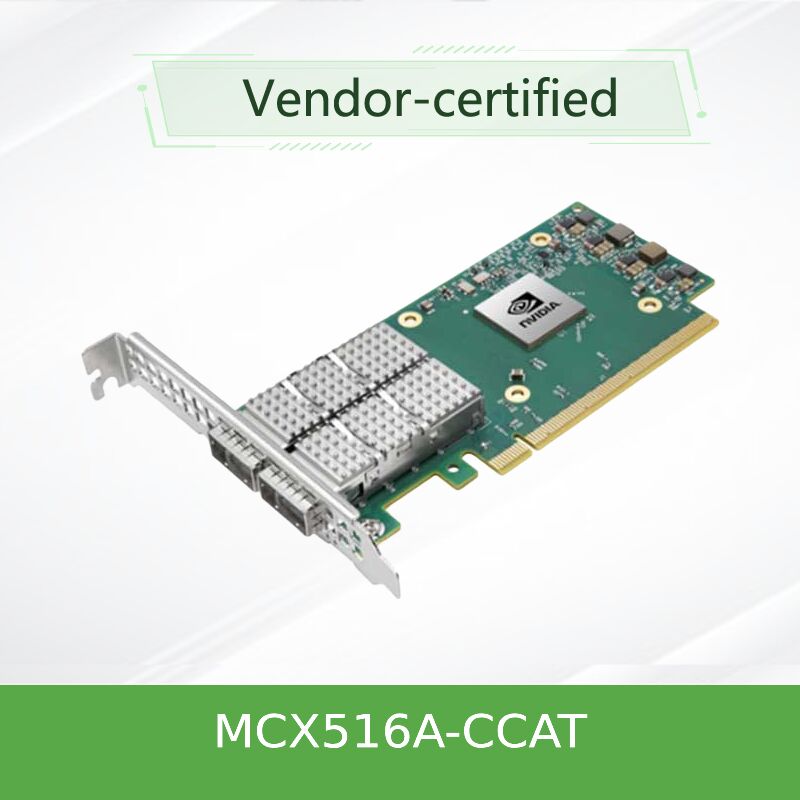

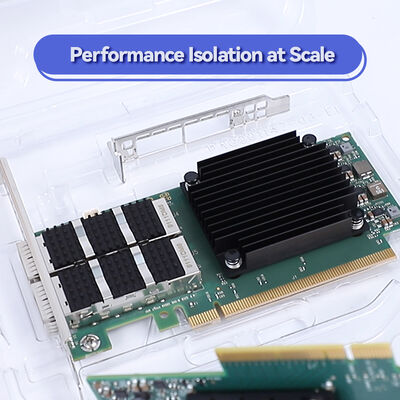

MCX516A-CCAT Adaptateur Ethernet à double port 100 GbE par NVIDIA
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCX516A-CCAT |
| Document: | connectx-5-en-card.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Statut des produits: | Action | Application: | Serveur |
|---|---|---|---|
| Type d'interface :: | Réseau | Ports: | Double |
| Vitesse maximale: | 25 gbe | Type de connecteur: | SFP28 |
| Taper: | Filaire | Condition: | Nouveau et original |
| Durée de garantie: | 1 an | Modèle: | MCX516A-CCAT |
| Nom: | Mellanox Network Card CX516A ConnectX-5 100GBE MCX516A-CCAT Adaptateur PCI-E à double port QSFP28 | Mot-clé: | carte réseau mellanox |
Description de produit
Carte réseau Ethernet double port QSFP28 100GbE — offrant jusqu'à 100 Gbit/s par port, une latence de 750 ns, 200 millions de messages par seconde et des délestages d'applications avancés. Idéal pour les plateformes Web 2.0, cloud, de stockage, d'IA et de télécommunications nécessitant une bande passante maximale et une faible latence.
La carte NVIDIA ConnectX-5 EN MCX516A-CCAT est une carte réseau Ethernet double port 100 GbE conçue pour les charges de travail les plus exigeantes des centres de données. Basée sur l'architecture ConnectX-5, cette carte prend en charge plusieurs débits, notamment 100 GbE, 50 GbE, 40 GbE, 25 GbE, 10 GbE et 1 GbE, offrant des chemins de migration transparents et une flexibilité d'infrastructure. Avec une latence de 750 ns, jusqu'à 200 millions de messages par seconde (Mpps) et une interface hôte PCIe 3.0 x16, la MCX516A-CCAT offre un débit et une efficacité CPU leaders sur le marché. Les capacités clés incluent RoCE (RDMA over Converged Ethernet), la virtualisation SR-IOV avec jusqu'à 512 fonctions virtuelles, le traitement accéléré des commutateurs et des paquets ASAP2 pour les délestages vSwitch/vRouter, les délestages NVMe over Fabric, le transfert de signature T10-DIF et des délestages complets de réseaux superposés (VXLAN, NVGRE, GENEVE). Cette carte est disponible dans un format PCIe faible encombrement avec des fonctionnalités de gestion hôte améliorées.
Deux ports QSFP28 prenant en charge les débits 100/50/40/25/10/1 GbE. Rétrocompatible avec les infrastructures à débit inférieur.
Latence de 750 ns, débit de messages jusqu'à 200 Mpps, et 197 Mpps avec DPDK pour les applications de contournement du noyau.
Services RDMA à faible latence sur les réseaux de couche 2 et de couche 3 pour les charges de travail de stockage et de calcul.
Délestage matériel du plan de données Open vSwitch (OvS) et vRouter, préservant la flexibilité du plan de contrôle tout en atteignant des performances à vitesse filaire.
Délestages cible NVMe-oF accélérés par matériel permettant un accès efficace au stockage NVMe avec une intervention CPU quasi nulle.
Jusqu'à 512 fonctions virtuelles (VF) et 8 fonctions physiques par port, avec QoS garantie et isolation des VM.
Encapsulation et désencapsulation matérielles pour les tunnels VXLAN, NVGRE, GENEVE, MPLS et NSH.
Analyseur flexible et tables de correspondance-action permettant des délestages matériels pour les protocoles actuels et futurs.
NC-SI sur MCTP, interface BMC, PLDM pour la surveillance et la mise à jour du firmware, démarrage à distance PXE et UEFI.
Le ASIC ConnectX-5 EN offre des performances record avec des moteurs d'accélération avancés. Les innovations technologiques clés incluent :
- PeerDirect (GPUDirect) – Élimine les copies de données PCIe inutiles entre le GPU et le CPU, accélérant les charges de travail HPC, IA et d'apprentissage automatique.
- Routage adaptatif sur transport fiable – Permet le RDMA hors séquence et le routage adaptatif pour une utilisation optimisée du réseau.
- Correspondance de balises et délestages de rendez-vous – Délestage matériel de la correspondance de balises MPI et du protocole de rendez-vous, réduisant la charge du CPU dans les clusters HPC.
- Délestages de tampons de rafale – Accélération matérielle pour la sauvegarde en arrière-plan dans les simulations à grande échelle et l'entraînement ML.
- Commutateur PCIe intégré – Prend en charge jusqu'à 8 bifurcations, permettant l'enchaînement des hôtes et l'élimination des commutateurs backend dans les racks de stockage.
- Pagination à la demande (ODP) – Accès à la mémoire RDMA sans enregistrement, simplifiant le développement d'applications.
- Transport connecté fiable étendu (XRC) et transport connecté dynamique (DCT) – Échelle le RDMA à des dizaines de milliers de nœuds.
- Transfert de signature T10-DIF – Protection de l'intégrité des données basée sur le matériel pour les charges de travail de stockage à vitesse filaire.
La virtualisation haute densité, les réseaux superposés et les délestages vSwitch réduisent l'utilisation du CPU tout en maintenant les performances à vitesse filaire.
Les délestages cible NVMe-oF, T10-DIF et RoCE permettent un stockage de blocs haute performance avec une latence inférieure à la microseconde.
PeerDirect GPUDirect, routage adaptatif et délestages de tampons de rafale accélèrent les charges de travail d'entraînement distribué.
Les délestages vSwitch ASAP2, le chaînage de services et la capacité matérielle de hairpin permettent une virtualisation efficace des fonctions réseau.
La latence ultra-faible (750 ns) et le débit de messages élevé (200 Mpps) répondent aux applications financières les plus exigeantes.
Le commutateur PCIe intégré permet aux serveurs de s'interconnecter sans commutateurs de haut de rack, réduisant le coût total de possession.
La MCX516A-CCAT est compatible avec une large gamme de systèmes d'exploitation : RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi et Citrix XenServer. Elle prend en charge les optiques QSFP28 100 GbE standard, les câbles DAC passifs, les câbles optiques actifs (AOC) et les câbles de dérivation (100 GbE vers 4x25 GbE ou 2x50 GbE). La carte s'intègre de manière transparente avec les commutateurs NVIDIA Spectrum et toute infrastructure 25 GbE/40 GbE/50 GbE/100 GbE conforme aux normes. Le support logiciel inclut OFED (OpenFabrics Enterprise Distribution), DPDK et WinOF-2 pour Windows.
| Catégorie | Spécification |
|---|---|
| Modèle | MCX516A-CCAT |
| Facteur de forme | Carte d'extension PCIe faible encombrement. Livrée avec un support haut monté, support court inclus. |
| Ports | 2x QSFP28 (100/50/40/25/10/1 GbE) |
| Débits pris en charge | 100 GbE, 50 GbE, 40 GbE, 25 GbE, 10 GbE, 1 GbE |
| Interface hôte | PCIe 3.0 x16 (compatible avec x8, x4, x2, x1 ; négociation automatique) |
| Débit de messages | Jusqu'à 200 millions de messages par seconde (Mpps) ; 197 Mpps avec DPDK |
| Latence | 750 ns (coupure typique) |
| Virtualisation | SR-IOV : jusqu'à 512 fonctions virtuelles, 8 fonctions physiques par port |
| Support RoCE | Oui – RDMA over Converged Ethernet (RoCE) |
| Délestages de superposition | Encapsulation/désencapsulation matérielle VXLAN, NVGRE, GENEVE, MPLS, NSH |
| Délestages vSwitch/vRouter | ASAP2 – Délestage du plan de données Open vSwitch (OvS) et vRouter avec des tables de correspondance-action flexibles |
| Délestages de stockage | Délestages cible NVMe-oF, transfert de signature T10-DIF, SRP, iSER, NFS RDMA, SMB Direct |
| Fonctionnalités améliorées | Correspondance de balises, délestage de rendez-vous, routage adaptatif, délestage de tampon de rafale, commutateur PCIe intégré, ODP, XRC, DCT |
| Délestages CPU | Délestages sans état TCP/UDP, LSO/LRO, délestage de somme de contrôle, RSS/TSS, HDS, insertion/suppression de balises VLAN/MPLS |
| Interfaces de gestion | NC-SI sur MCTP (SMBus/PCIe), interface BMC, PLDM (surveillance et mise à jour du firmware), gestion SDN eSwitch, SPI, JTAG |
| Démarrage à distance | Démarrage à distance PXE, UEFI, iSCSI |
| Consommation électrique | Non spécifié publiquement – veuillez confirmer avant de commander |
| Température de fonctionnement | 0°C à 55°C (typique) |
| Normes | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Conforme |
| PN (Numéro de pièce de commande) | Ports | Vitesse max. | Interface | Interface hôte | Caractéristique clé |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Double port 100GbE, gestion hôte améliorée |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex performances améliorées, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | Double port 25GbE, UEFI activé |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | Double port 50GbE, gestion hôte améliorée |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Variante double port 100GbE |
Préparez votre centre de données pour l'avenir avec la connectivité 100 GbE tout en conservant la rétrocompatibilité avec 50/40/25/10/1 GbE.
200 Mpps permet la densité de traitement de paquets la plus élevée pour les NFV de télécommunications, les vSwitch et le trading haute fréquence.
Les délestages NVMe-oF, T10-DIF, ASAP2 et RoCE réduisent considérablement l'utilisation du CPU et améliorent les performances des applications.
Hong Kong Starsurge offre des prix compétitifs, un support de garantie et une livraison rapide dans le monde entier.
Hong Kong Starsurge fournit un support de bout en bout pour les adaptateurs NVIDIA/Mellanox, y compris la vérification de compatibilité, les mises à jour du firmware et le dépannage technique. La garantie standard correspond à la garantie matérielle limitée de NVIDIA (1 an retour et réparation). Des options de support étendues sont disponibles sur demande. Notre équipe peut vous aider avec l'installation des pilotes, l'optimisation des performances, la configuration RoCE et l'intégration dans les environnements serveur, de stockage et réseau existants.
| Catégorie | Options prises en charge |
|---|---|
| Systèmes d'exploitation | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| Commutateurs | NVIDIA Spectrum séries SN3000/SN3700, Cisco Nexus 3000/9000, Arista série 7000, Juniper série QFX, tout commutateur 25/40/50/100 GbE conforme aux normes |
| Câbles et optiques (100 GbE) | Câbles DAC passifs QSFP28 (jusqu'à 5 m), AOC QSFP28, 100GBASE-SR4 (MPO, 100 m), 100GBASE-LR4 (LC, 10 km), 100GBASE-ER4 (LC, 40 km) |
| Câbles et optiques (débits inférieurs) | Câbles de dérivation QSFP28 vers SFP28 (100G vers 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) avec adaptateurs appropriés |
| Protocoles de gestion | NC-SI, MCTP sur PCIe/SMBus, PLDM pour la surveillance et la mise à jour du firmware, gestion SDN eSwitch |
- Confirmer que le serveur dispose d'un slot PCIe x16 disponible – Gen 3.0 ou supérieur (PCIe 3.0 x16 offre une bande passante suffisante pour un double port 100 GbE).
- Déterminer le type de câble requis : DAC passif (courte distance), optique actif (moyenne distance) ou transceivers optiques (longue distance) pour le fonctionnement 100 GbE.
- Vérifier la disponibilité des pilotes du système d'exploitation sur le site officiel de NVIDIA/Mellanox (derniers pilotes OFED ou intégrés).
- S'assurer que votre commutateur prend en charge les ports QSFP28 100 GbE (la plupart des commutateurs spine modernes le font).
- Pour les déploiements RoCE, confirmer la prise en charge par le commutateur de DCB (PFC, ETS, ECN) et la notification de congestion.
- Pour les délestages cible NVMe-oF, vérifier la compatibilité de votre pile logicielle de stockage.
- Pour l'intégration BMC, vérifier que votre carte mère prend en charge NC-SI sur SMBus ou PCIe.
ConnectX-5 Ex double port 100 GbE avec PCIe 4.0 x16 pour des performances améliorées.
Commutateur spine 32x 200 GbE pour l'agrégation haute densité 100 GbE/200 GbE.
Câbles à connexion directe en cuivre passif pour connexions 100 GbE jusqu'à 5 mètres.
Commutateur de haut de rack 48x 25 GbE + 12x 100 GbE pour les fabrics leaf/spine.
- Guide de déploiement RoCE pour la série ConnectX-5
- Guide de configuration du délestage Open vSwitch ASAP2
- Meilleures pratiques NVMe over Fabric avec ConnectX-5
- Configuration SR-IOV sur VMware ESXi avec les adaptateurs Mellanox
- Migration 100 GbE : Planification et mise en œuvre
Hong Kong Starsurge Group Co., Limited est un fournisseur de matériel réseau, de services informatiques et d'intégration de systèmes axé sur la technologie depuis 2008. Au service de clients des secteurs gouvernemental, de la santé, de la fabrication, de la finance, de l'éducation et des entreprises dans le monde entier. Nous fournissons des commutateurs, des cartes réseau, des solutions sans fil, des systèmes IoT et des logiciels personnalisés avec support multilingue et livraison mondiale. Avec une approche axée sur le client, Starsurge garantit une qualité fiable, un service réactif et des solutions d'infrastructure réseau sur mesure.
