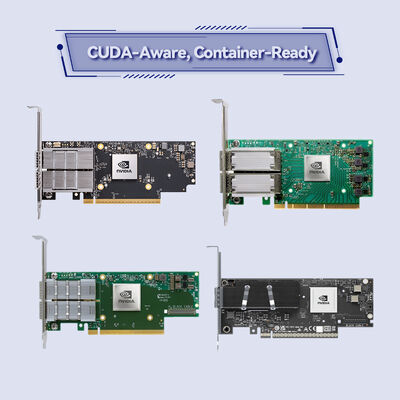

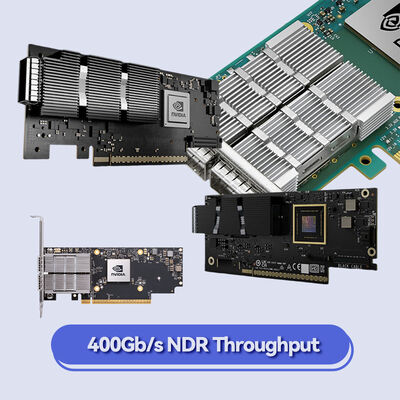

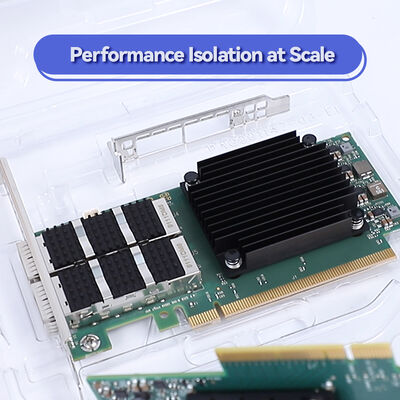

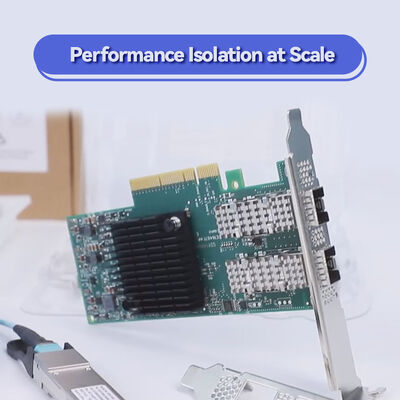

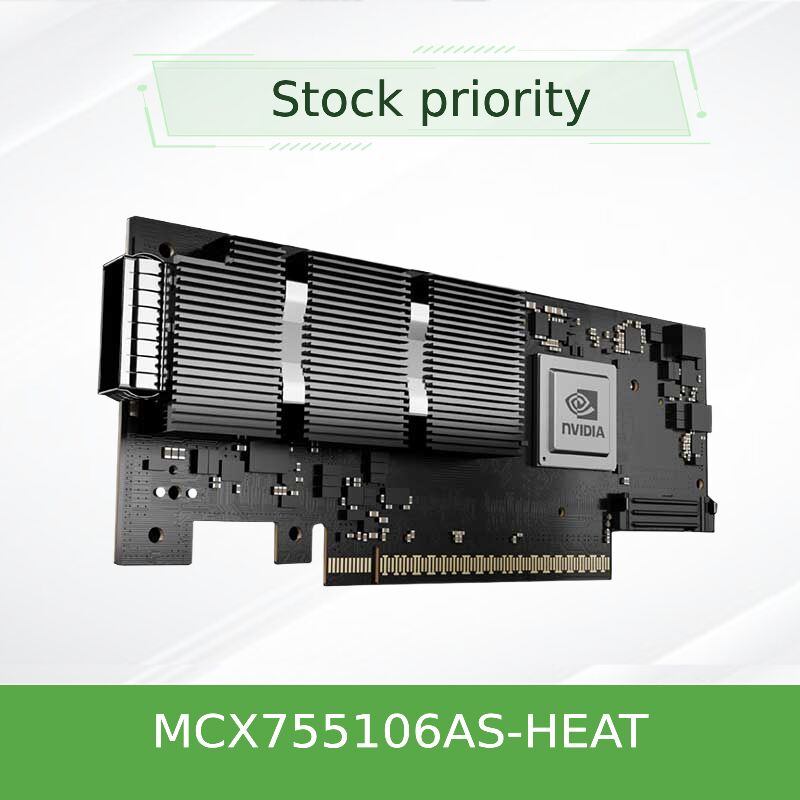

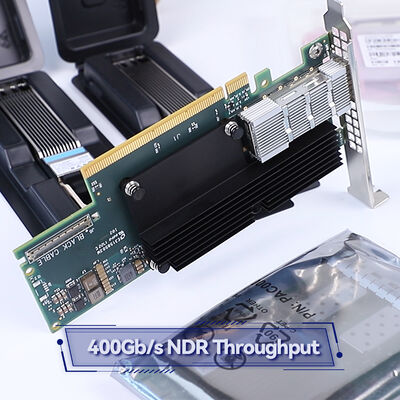

Adaptateur intelligent NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400 Gb/s InfiniBand
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) |
| Document: | Connectx-7 infiniband.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) | Ports: | Port à 2 ans |
|---|---|---|---|
| Technologie: | Infiniband | Type d'interface: | OSFP56 |
| Spécification: | 16,7 cm x 6,9 cm | Origine: | Inde / Israël / Chine |
| taux de transmission: | 200 gbe | Interface hôte: | Gen3 x16 |
| Mettre en évidence: | Adaptateur InfiniBand NVIDIA ConnectX-7,Carte réseau Mellanox 400 Gb/s,Adaptateur intelligent avec prise en charge NDR |
||
Description de produit
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s Adaptateur intelligent à bande Infini
Modèle phare PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G. Adaptateur réseau RDMA à très faible latence 400Gb / s conçu pour les usines d'IA, les clusters HPC et les centres de données en nuage hyperscale.Le ConnectX-7 MCX755106AS-HEAT intègre l'informatique en réseauLa mise en place d'un système d'information et de communication basé sur le logiciel est une étape essentielle dans la mise en œuvre de l'innovation.
Vue d'ensemble du produit
La famille NVIDIA ConnectX-7 offre des performances révolutionnaires avec une bande passante allant jusqu'à 400 Gb/s par port, prenant en charge à la fois InfiniBand (NDR/HDR/EDR) et Ethernet (jusqu'à 400 GbE).Le système de chauffage doit être équipé d'un système de chauffage à air comprimé.Il dispose d'une interface hôte PCIe Gen5 (jusqu'à 32 voies), d'une densité de port double de 400 Gb/s, d'une capacité multi-hôte et de moteurs avancés pour GPUDirect RDMA, l'accélération NVMe-oF et la cryptographie en ligne.Construit pour une formation exigeante en IA, la simulation et l'analyse en temps réel, cet adaptateur réduit les frais généraux du processeur tout en maximisant le débit et la sécurité des données.
Avec la mémoire embarquée pour la décharge de rendez-vous, l'accélération collective SHARP, et les décharges SDN ASAP2,ConnectX-7 transforme les serveurs standard en nœuds réseau haute performance avec une jitter proche de zéro et un chronométrage de précision de nanoseconde (IEEE 1588v2 Classe C).
Principales caractéristiques
- NDR InfiniBand et 400GbE prêts- jusqu'à 400 Gbps par port, configuration à double port offrant une bande passante globale de 800 Gbps; prend en charge NDR, HDR, EDR InfiniBand et 400/200/100/50/25/10GbE.
- Le système PCIe Gen5 x16 (jusqu'à 32 voies)- Interface hôte à haut débit avec indices de traitement TLP, ATS, PASID et SR-IOV.
- L'informatique en réseau- Décharge matérielle des opérations collectives (SHARP), protocole de rendez-vous, décharge de tampon de rupture.
- GPUDirect RDMA et stockage GPUDirect- Piste de données directe du GPU au NIC, accélérant l'apprentissage profond et l'analyse des données.
- Moteurs de sécurité matériels- chiffrement/déchiffrement IPsec/TLS/MACsec en ligne (AES-GCM 128/256-bit) + démarrage sécurisé avec root-of-trust matériel.
- Accélération de stockage avancée- NVMe-oF (sur les tissus/TCP), NVMe/TCP déchargement, T10-DIF transfert de signature, iSER, NFS sur RDMA, SMB Direct.
- ASAP2 SDN et accélération VirtIO- OVS déchargement, encapsulation VXLAN/GENEVE/NVGRE, suivi de connexion et analyseur programmable.
- Temps précis- PTP (IEEE 1588v2) avec une précision de 12ns, SyncE, planification déclenchée par le temps, rythme des paquets.
Technologie: à l'intérieur de ConnectX-7
Construit sur un processus de 7 nm, ConnectX-7 intègre plusieurs moteurs d'accélération matérielle qui déchargent le processeur et offrent des performances déterministes.
- RDMA sur Ethernet convergé (RoCE)- Zero-Touch pour les tissus Ethernet à faible latence.
- Transport dynamiquement connecté (DCT) et XRC- Une communication efficace MPI et HPC.
- Paging à la demande (ODP) et enregistrement de la mémoire utilisateur (UMR)- Simplifie la gestion de la mémoire pour les applications à grande échelle.
- Protocole d'agrégation et de réduction hiérarchique évolutive (SHARP)- réduction des données en réseau pour les collectifs MPI.
- Technologie à hôtes multiples- Permet à 4 hôtes indépendants de partager un seul adaptateur, optimisant l'utilisation du serveur.
- La gestion du PLDM et du SPDM- Mise à jour du firmware, surveillance et attestation des appareils pour la sécurité de l'entreprise.
Des déploiements typiques
- Clusters d'IA et d'apprentissage automatique- Formation à grande échelle avec NCCL, UCX et GPUDirect RDMA.
- Simulation et recherche en HPC- Modélisation météorologique, génomique, dynamique moléculaire nécessitant une MPI à faible latence.
- Cloud hyperscale et SDDC- Réseaux superposés, accélération NFV, multi-occupation sécurisée (SR-IOV).
- Systèmes de stockage d'entreprise- NVMe-oF cible les systèmes de fichiers déchargés et distribués (Lustre, GPUDirect Storage).
- 5G Edge et télécommunications- Infrastructures sensibles au temps avec PTP de classe C et sécurité MACsec.
Compatibilité
Systèmes d'exploitation et virtualisation:Les pilotes intégrés pour Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) et Kubernetes (plugins CNI) ont été optimisés pour NVIDIA HPC-X, UCX, OpenMPI, MVAPICH,et UCC.
Compatibilité matérielle:Les emplacements PCIe Gen5 standard (x16 mécanique, x16/x32 électrique) sont certifiés avec les principales plateformes de serveurs des systèmes HPE, Supermicro et NVIDIA DGX.
Interopérabilité:Entièrement conforme à la spécification 1 de l'InfiniBand Trade Association.5, IEEE 802.3 pour Ethernet, et les spécifications PCI-SIG Gen5.
Les spécifications - ConnectX-7 MCX755106AS-HEAT
| Paramètre | Détails |
|---|---|
| Modèle de produit | Le système de chauffage doit être équipé d'un système de chauffage à air comprimé. |
| Facteur de forme | Le nombre de points de contact doit être déterminé en tenant compte de l'expérience de l'appareil. |
| Interface de l'hôte | PCIe Gen5.0 x16 (jusqu'à 32 voies, prenant en charge la bifurcation et le multi-hôte) |
| Protocoles de réseau | Les équipements utilisés pour les réseaux électroniques sont les suivants: |
| Configuration du port | QSFP-DD à double port (2x 400 Gbps NDR, 800 Gbps au total) |
| Vitesses de bande Infini | Le système de détection des risques est basé sur les données fournies par les autorités compétentes. |
| Vitesses Ethernet | Le système de fréquence de fréquence NRZ/PAM4 est utilisé pour les fréquences de fréquence NRZ/PAM4. |
| Mémoire intégrée | Mémoire intégrée dans le réseau pour la décharge de rendez-vous et le tampon de rupture |
| Décharges de sécurité | L'utilisation de l'unité de mesure de sécurité est également autorisée. |
| Décharges de stockage | Le système de gestion de l'information est basé sur le système de gestion de l'information. |
| Temps et synchronisation | IEEE 1588v2 PTP (12ns de précision), SyncE, PPS programmable, planification déclenchée par le temps |
| Virtualisation | L'accélération de la connexion doit être effectuée en tenant compte de l'évolution de la fréquence d'accélération. |
| Gestionnabilité | Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil. |
| Démarrage à distance | Le démarrage InfiniBand, iSCSI, UEFI, PXE |
| Consommation d'électricité | Pas spécifié publiquement - adaptateur haute performance à double port nécessite un flux d'air adéquat; veuillez confirmer avant de commander |
| Température de fonctionnement | 0°C à 55°C (avec refroidissement approprié du châssis) |
Remarque: Certains paramètres peuvent varier en fonction du micrologiciel et de la configuration du système. Consultez la documentation NVIDIA ou contactez Starsurge pour une validation spécifique.
Avantages - Conçu pour les centres de données modernes
Coût total de possession le plus basDécharge le processeur des tâches de réseau, de stockage et de sécurité -- réduisant les coûts de puissance et de refroidissement par Gb/s.
Largeur de bande prête pour le futurPCIe Gen5 et NDR 400G par port éliminent les goulots d'étranglement pour les serveurs GPU de nouvelle génération et les clusters d'IA.
Sécurité des entreprisesLe chiffrement intégré du matériel (IPsec/TLS/MACsec) et la chaîne de confiance sécurisée sont conformes (FIPS, DoD).
Une intégration transparenteCompatibilité complète avec les principales distributions, hyperviseurs et plateformes d'orchestration de conteneurs.
Questions fréquemment posées
Q: Le MCX755106AS-HEAT est-il compatible avec les commutateurs InfiniBand et Ethernet?
Oui. ConnectX-7 prend en charge le fonctionnement à double protocole; vous pouvez l'utiliser en mode InfiniBand (NDR fabric) ou en mode Ethernet (RoCE).
Q: Ce modèle à double port prend-il en charge le stockage GPUDirect sur les deux ports simultanément?
Le stockage GPUDirect et GPUDirect RDMA sont entièrement pris en charge sur les deux ports, permettant le déplacement direct des données entre le stockage et la mémoire GPU sans tampons de rebond du processeur.
Q: Quelles options de bifurcation PCIe sont disponibles pour MCX755106AS-HEAT?
Il prend en charge la bifurcation standard (x16, x8/x8) et NVIDIA Multi-Host permettant jusqu'à 4 hôtes indépendants avec des plateformes de commutation PCIe appropriées.
Q: Puis-je utiliser cet adaptateur pour le déchargement NVMe/TCP?
Oui, le déchargement matériel pour NVMe sur TCP réduit l'utilisation du processeur et améliore la latence pour le stockage défini par logiciel.
Q: Où puis-je trouver le dernier firmware et les pilotes?
Les pilotes sont inclus dans les noyaux Linux traditionnels (MLNX_OFED). Les outils Mellanox officiels de NVIDIA (mlxconfig, flint) prennent en charge les mises à jour de firmware. Starsurge fournit également des paquets de firmware organisés.
Précautions et notes de commande
- S'assurer que la carte mère du serveur dispose d'une fente PCIe Gen5 avec un refroidissement adéquat (circulation d'air active recommandée pour le fonctionnement 400G).
- Pour les configurations multi-hôtes, vérifier les exigences en matière de support de plateforme et de câblage (des câbles de séparation peuvent être nécessaires).
- Les modules optiques / câbles DAC sont vendus séparément; utiliser des émetteurs-récepteurs qualifiés NVIDIA pour la conformité.
- Consommation d'énergie maximale non publiée par NVIDIA; la conception thermique typique suppose une plage de 30W-40W sous lourde charge pour le modèle à double port, veuillez valider avec votre guide thermique du châssis.
- Pour les fonctionnalités cryptographiques (offload IPsec/TLS), une licence supplémentaire peut être requise; veuillez confirmer auprès des ventes.
Matrice de compatibilité (simplifiée)
| Composant / écosystème | Soutenue | Les notes |
|---|---|---|
| NVIDIA DGX H100 / GH200 | - Oui, oui. | Certifié avec configuration à double port |
| VMware vSphere ou ESXi | Oui (SR-IOV) | Appui au conducteur inclus |
| Le noyau Linux 5.x+ | Oui (en boîte) | Recommandé par MLNX_OFED |
| Le serveur Windows 2022 | - Oui, oui. | RDMA / RoCE native |
| Le groupe Kubernetes / CNI | - Oui, oui. | Le nombre de personnes concernées par les mesures de prévention |
| OpenMPI ou MVAPICH | - Oui, oui. | Optimisé pour les verbes InfiniBand |
Liste de contrôle des acheteurs - Adoption ConnectX-7
- Vérifiez la plateforme hôte: fente PCIe Gen5 (ou Gen4 avec compatibilité ascendante mais bande passante limitée).
- Confirmer le type de câble: 400G NDR (OSFP/QSFP-DD) ou splitter pour 2x200G par port.
- Vérifiez le refroidissement: l'adaptateur haute puissance à double port nécessite un débit d'air d'au moins 350 LFM.
- Pour les fonctionnalités de sécurité: confirmer si un démarrage sécurisé et une décharge cryptographique sont nécessaires (le modèle HEAT inclut le root-of-trust matériel et les moteurs intégrés complets).
- Compatibilité de la pile logicielle: MLNX_OFED ou version du pilote de la boîte de réception avec votre noyau/OS.
