Module émetteur-récepteur optique 200G QSFP56 SR4 YOC Câble AOC 3M 200G QSFP56 SR4 vers 2x100G Modulation PAM4 et prise en charge DDM
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 200g QSFP56 SR4 YOC 3M |
| Document: | 200G QSFP56 SR4 YOC 3M.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | module de rédaction optique | Modèle n °: | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
|---|---|---|---|
| Performance: | SR de 10G SFP+ | Vitesse: | 10g |
| Spécification: | 400 * 265 * 100 mm | Chaud-que l'on peut brancher: | Oui |
| Tension d'alimentation: | 3,3 V | Température du boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
| Mettre en évidence: | Module émetteur-récepteur optique 200G QSFP56 SR4,Module émetteur-récepteur optique à modulation PAM4,Module émetteur-récepteur optique à câble AOC |
||
Description de produit

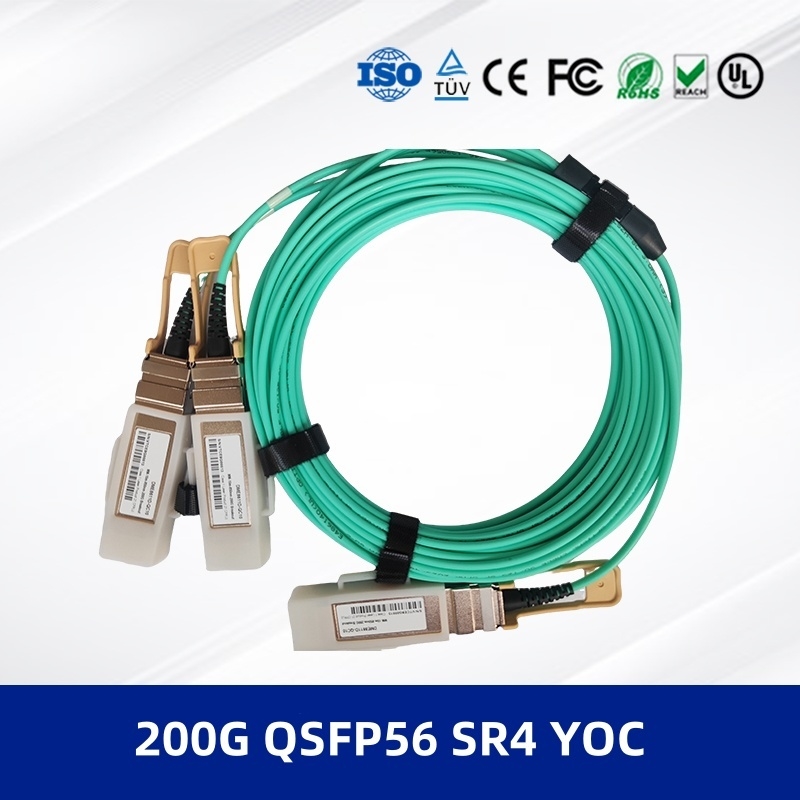

Présentation du produit 200G QSFP56 SR4 YOC 3M
Le câble optique actif (AOC) 200G QSFP56 SR4 vers 2xQSFP56 SR2 est une solution de dérivation haute performance conçue pour les centres de données de nouvelle génération et les environnements réseau à haut débit. Il divise efficacement un seul port 200G en deux canaux 100G indépendants, offrant flexibilité et évolutivité pour les architectures réseau modernes. Ce peut-il être utilisé dans les systèmes InfiniBand HDR ? intègre des réseaux VCSEL et photodiodes avancés pour assurer une connectivité fiable, à faible consommation d'énergie et à large bande passante sur fibre multimode.
200G QSFP56 SR4 YOC 3M Caractéristiques principales
- Conception de dérivation : un connecteur 200G QSFP56 SR4 vers deux connecteurs 100G QSFP56 SR2
- Modulation PAM4 prenant en charge jusqu'à 53,125 Gbit/s par canal
- Réseaux émetteurs VCSEL et récepteurs à photodiodes PIN intégrés à 850 nm
- Surveillance diagnostique numérique (DDM) pour le suivi des performances en temps réel
- Branchable à chaud avec une faible consommation d'énergie : <4W (extrémité 200G), <3W (extrémité 100G)
- Conforme aux normes RoHS 2.0 et aux normes industrielles
200G QSFP56 SR4 YOC 3M Technologie et normes
Ce module optique est conforme aux spécifications IEEE 802.3cd, InfiniBand HDR, SFF-8679 et CMIS 4.0 / SFF-8636. Il utilise la technologie de modulation PAM4 pour atteindre des débits de données élevés avec une intégrité du signal améliorée et une consommation d'énergie inférieure à celle de la modulation NRZ.
Principe de fonctionnement
L'AOC convertit les signaux électriques en signaux optiques à l'aide de réseaux VCSEL à l'extrémité de l'émetteur. Les signaux optiques sont transmis sur fibre multimode et reconvertis en signaux électriques à l'extrémité du récepteur via des réseaux de photodiodes. La fonctionnalité de dérivation permet à un port 200G de piloter deux liaisons 100G distinctes, offrant des options de connectivité flexibles.
200G QSFP56 SR4 YOC 3M Applications
- Interconnexions de centres de données et architectures spine-leaf
- Cloud computing et centres de données à grande échelle
- Calcul haute performance (HPC) et systèmes InfiniBand HDR
- Réseaux d'entreprise et réseaux de stockage (SAN)
Spécifications
| Paramètre | Valeur |
|---|---|
| Débit de données | 200G (4x50G PAM4) vers 2x100G |
| Longueur d'onde | 850 nm |
| Distance maximale | Jusqu'à 30 m sur OM4 MMF |
| Consommation d'énergie | <4W (extrémité 200G), <3W (extrémité 100G) |
| Température de fonctionnement | 0°C à 70°C |
Informations de commande
| Numéro de modèle | Longueur |
|---|---|
| CC-AOC-Q2Q1-01C | 1 m |
| CC-AOC-Q2Q1-03C | 3 m |
| CC-AOC-Q2Q1-05C | 5 m |
| CC-AOC-Q2Q1-07C | 7 m |
| CC-AOC-Q2Q1-10C | 10 m |
Avantages
- Latence plus faible et bande passante plus élevée par rapport aux câbles DAC
- Léger et flexible pour une gestion facile des câbles
- Meilleure immunité EMI et isolation électrique
- Conception évolutive prenant en charge les chemins de mise à niveau 800g osfpService et support
Nous offrons une garantie de 3 ans, une expédition mondiale et une assistance technique 24h/24 et 7j/7. Notre équipe fournit des conseils d'intégration et une vérification de la compatibilité pour garantir un déploiement transparent.
Foire aux questions
Q : Cet AOC est-il compatible avec les commutateurs 200G des grandes marques ?
R : Oui, il est conçu pour être compatible avec les ports QSFP56 standard et prend en charge l'interopérabilité multi-fournisseurs.
Q : Quelle est la longueur de dérivation maximale ?
R : Le point de dérivation varie selon la longueur du câble. Par exemple, un câble de 3 m a une section de dérivation de 1 m.
Q : Ce
module émetteur-récepteur optique peut-il être utilisé dans les systèmes InfiniBand HDR ?R : Oui, il est conforme aux normes InfiniBand 4x HDR.
Précautions
Évitez de plier le câble au-delà d'un rayon de 30 mm.
- Assurez-vous que les connecteurs sont propres pour éviter la perte de signal.
- Fonctionnez dans les plages de température et d'humidité spécifiées.
- Vérifiez la compatibilité du périphérique hôte avant l'installation.
- Présentation de l'entreprise

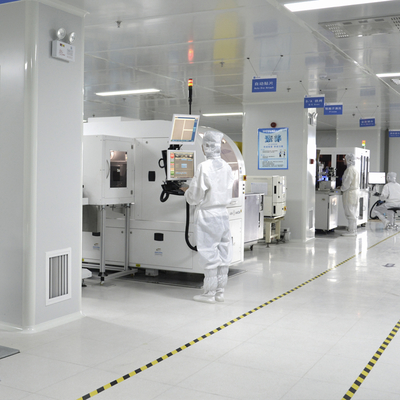

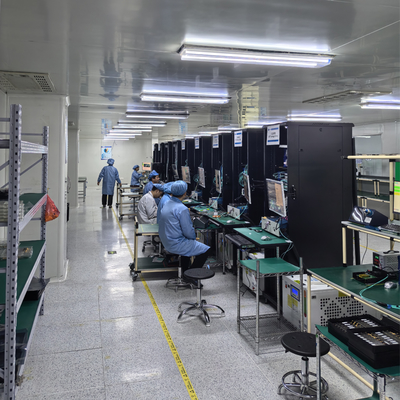

Avec plus d'une décennie d'expérience dans l'industrie, nous exploitons une grande usine de fabrication soutenue par une solide équipe technique. Nous servons une clientèle mondiale avec une large gamme de produits réseau, notamment des commutateurs originaux, des adaptateurs réseau, des points d'accès sans fil et des câbles de grandes marques telles que Mellanox, Ruckus, Aruba et Extreme. Notre vaste inventaire nous permet de fournir des produits en grandes quantités à des prix compétitifs. Nous offrons un service client et une assistance technique 24 heures sur 24, garantissant une livraison fiable et une assistance professionnelle.
