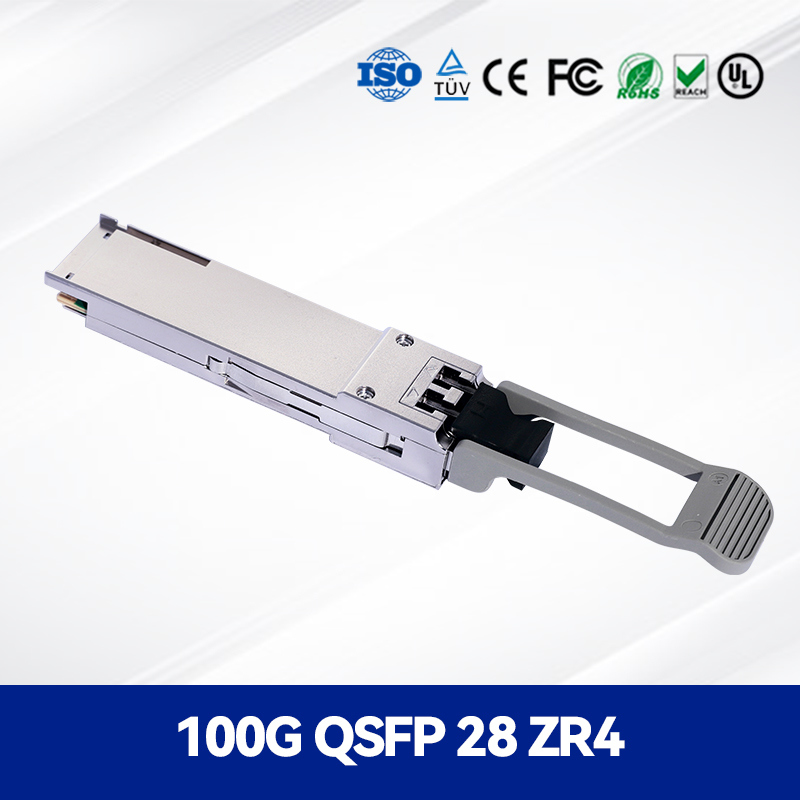

Module émetteur-récepteur optique fibre QSFP28 ZR4 100G Premium 80KM pour centres de données
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 100G QSFP28 ZR4 80KM |
| Document: | CC-QKKLL8L-SD_100G QSFP28 Z...07.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | Module de rédaction optique | Modèle no.: | CC-QKKLL8L-SD |
|---|---|---|---|
| Performance: | 100g QSFP28 ZR4 80 km | Vitesse: | 100g |
| Spécification: | 400 * 265 * 100 mm | À chaud: | Oui |
| Tension d'alimentation: | 3,3 V | Température de boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
| Mettre en évidence: | Module QSFP28 ZR4 de 80 km,Module QSFP28 ZR4 haut de gamme,Module 100G QSFP28 ZR4 |
||
Description de produit
Aperçu du produit
Le Module émetteur-récepteur optique CC-QKKLL8L-SD est un émetteur-récepteur 100G QSFP28 ZR4 haute performance conçu pour la transmission de données longue distance. Il prend en charge des débits de données de 103 Gbps sur fibre monomode (SMF) avec une portée allant jusqu'à 80 km. Conforme aux normes IEEE 802.3ba et QSFP28 MSA, ce module intègre des émetteurs EML à refroidissement avancé et des récepteurs SOA+PIN pour un fonctionnement fiable dans des environnements exigeants.
Principales caractéristiques
- Prend en charge un débit de données de 103 Gbps sur 80 km sur SMF G.652
- Tableau d'émetteurs EML à refroidissement LAN-WDM 4x28 Gbps
- Tableau de récepteurs SOA + PIN et TIA à haute sensibilité
- Surveillance diagnostique numérique via l'interface I²C
- Faible consommation d'énergie : < 7,5 W avec une alimentation unique de 3,3 V
- Température de fonctionnement : -40 °C à +85 °C
Technologie et normes
Ce module optique utilise la technologie LAN-WDM avec quatre longueurs d'onde centrées sur 1295,56 nm, 1300,05 nm, 1304,58 nm et 1309,14 nm. Il est conforme aux normes QSFP28 MSA, IEEE 802.3ba et répond aux normes de sécurité laser de classe 1 FDA et IEC60825-1. Le module prend également en charge les interfaces électriques reclockées pour l'intégrité du signal.
Principe de fonctionnement
L'émetteur-récepteur convertit les signaux électriques en signaux optiques à l'aide de quatre émetteurs basés sur EML, chacun fonctionnant à une longueur d'onde spécifique. Ces signaux sont multiplexés et transmis sur une seule fibre. Côté récepteur, un SOA amplifie le signal optique entrant avant qu'il ne soit démultiplexé et reconverti en signaux électriques par un tableau PIN et TIA.
Applications
Idéal pour les applications Ethernet 100GBASE-ZR4, ce Module émetteur-récepteur optique convient aux centres de données, aux télécommunications et aux réseaux d'entreprise nécessitant une connectivité haut débit et longue distance. Il est couramment déployé dans les réseaux dorsaux, les anneaux métropolitains et les liaisons inter-centres de données.
Spécifications
| Paramètre | Min | Typ | Max | Unité |
|---|---|---|---|---|
| Débit de données par voie | 25,78 | Gbps | ||
| Puissance de sortie Tx | 2 | 6 | dBm | |
| Sensibilité Rx | -28 | dBm | ||
| Consommation d'énergie | 7,5 | W | ||
| Température de fonctionnement | -40 | 85 | °C |
Avantages
- Portée étendue jusqu'à 80 km sans répéteurs
- Haute fiabilité avec fonction DDM intégrée
- La conception à faible consommation d'énergie réduit les coûts d'exploitation
- Large plage de températures pour les environnements difficiles
- Compatible avec les grandes marques de commutateurs et de routeurs
Service et support
Nous offrons une garantie de 3 ans, une expédition le jour même pour les articles en stock et une assistance technique 24 h/24 et 7 j/7. Notre équipe fournit une assistance à l'intégration et une configuration personnalisée sur demande.
FAQ
Q : Quelle est la distance maximale prise en charge ?
R : Jusqu'à 80 km sur fibre monomode.
Q : Prend-il en charge les diagnostics numériques ?
R : Oui, via l'interface I²C selon QSFP28 MSA.
Q : Quelle est la consommation d'énergie ?
R : Moins de 7,5 W à pleine charge.
Q : Est-il compatible avec les commutateurs Cisco/Juniper ?
R : Oui, il est conforme à la norme MSA et compatible avec la plupart des grandes marques.
Précautions
- Utiliser uniquement avec des ports QSFP28 compatibles.
- Éviter de plier la fibre au-delà du rayon de courbure minimal.
- Assurer une protection ESD appropriée lors de la manipulation.
- Ne pas dépasser les valeurs maximales absolues.
- Se conformer aux réglementations locales en matière de sécurité laser.
Présentation de l'entreprise

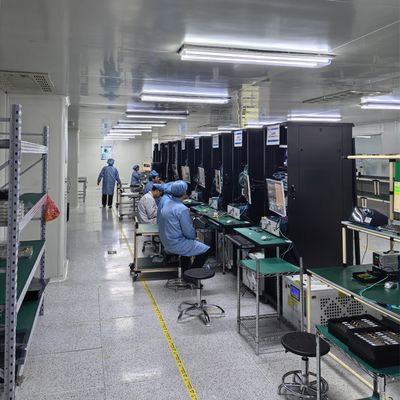

Avec plus de dix ans d'expérience dans l'industrie, nous exploitons une grande usine de fabrication soutenue par une solide équipe technique. Nous sommes partenaires de grandes marques, notamment Mellanox, Ruckus, Aruba et Extreme. Notre portefeuille de produits comprend de nouveaux commutateurs réseau, des cartes d'interface réseau (NIC), des points d'accès sans fil, des contrôleurs et des câbles. Nous maintenons un inventaire de 10 millions de dollars pour prendre en charge les commandes à volume élevé et offrons des prix compétitifs. Nos équipes dédiées aux ventes et au support technique sont disponibles 24 h/24 et 7 j/7 pour garantir la satisfaction de la clientèle et une livraison rapide.
