Module d'émetteur-récepteur optique 400G OSFP SR4 100m OM4, MPO-12, CMIS 5.0 pour l'éthernet des centres de données
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 400G OSFP SR4 |
| Document: | 400G OSFP SR4.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04SR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Description de produit

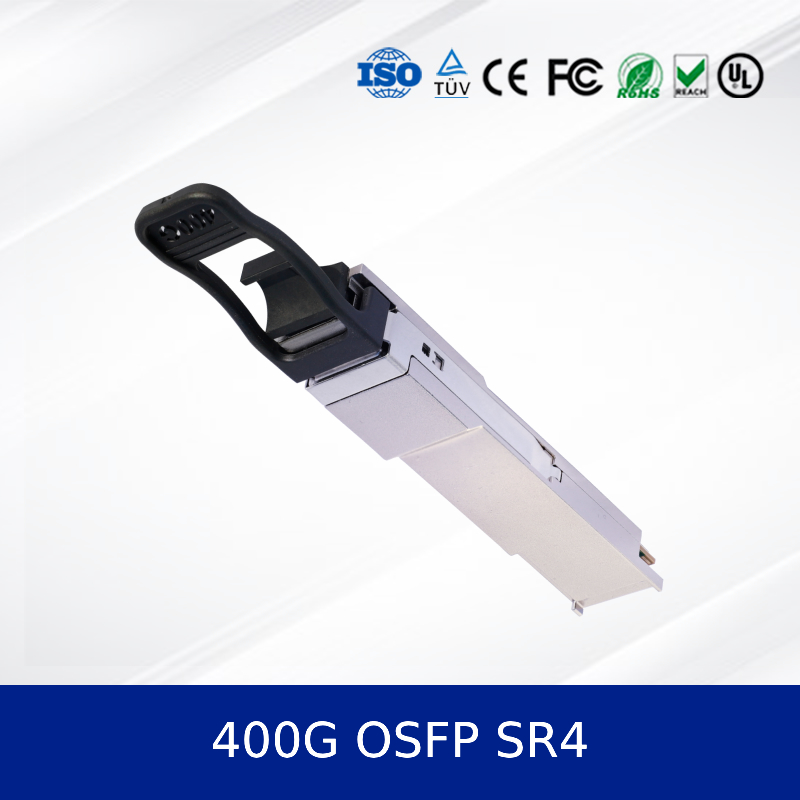

Émetteur-récepteur optique OSFP SR4 400G — CC-OSFP04SR4-12D
Permettez une connectivité de centre de données à haut débit avec notre module émetteur-récepteur optique, conçu pour les applications Ethernet 400 Gigabit et InfiniBand NDR. Ce module optique offre une portée allant jusqu'à 100 m sur fibre multimode OM4, dispose d'un connecteur MPO-12 APC et est conforme à la norme CMIS 5.0 pour une gestion avancée. Parfait pour les environnements réseau haute densité nécessitant une transmission fiable et à large bande passante.
Principales caractéristiques
- Format OSFP enfichable à chaud avec connecteur MPO-12 APC
- Prend en charge les configurations 400GBASE-SR4 et breakout (4x100G)
- Portée jusqu'à 70 m sur fibre multimode OM3 et 100 m sur OM4
- Conforme à la norme CMIS Rév. 5.0 pour une gestion complète
- Faible consommation d'énergie : 8,5 W (400G) et 6,5 W (200G)
- Surveillance diagnostique numérique via l'interface I2C
- Conforme à la directive RoHS et sécurité laser de classe 1
Technologie et normes
Ce module émetteur-récepteur optique est conforme aux normes OSFP MSA, IEEE P802.3db/D3.0 et IEEE P802.3ck. Il utilise la signalisation PAM4 à 53,125 GBaud par voie et intègre des diagnostics avancés pour la surveillance et la gestion des performances en temps réel.
Principe de fonctionnement
Le module optique convertit les signaux électriques en signaux optiques en utilisant la technologie VCSEL pour la transmission sur fibre multimode. La section récepteur utilise des photodiodes PIN pour une détection à haute sensibilité. Les circuits internes de récupération d'horloge et de données (CDR) garantissent l'intégrité du signal et un jitter minimal, prenant en charge la transmission de données à haut débit.
Applications
- Interconnexions de centres de données et réseaux dorsaux
- Calcul haute performance et infrastructure cloud
- Commutateurs et routeurs Ethernet 400G
- Applications InfiniBand NDR
- Réseaux de télécommunications et de fournisseurs de services
Spécifications
| Paramètre | Valeur |
|---|---|
| Débit de données | 400G (4x100G) |
| Longueur d'onde | 850nm |
| Portée maximale (OM4) | 100m |
| Connecteur | MPO-12 APC |
| Consommation d'énergie | 8,5 W (400G), 6,5 W (200G) |
| Température de fonctionnement | 0°C à 70°C |
Informations de commande
| Modèle | Description |
|---|---|
| CC-OSFP04SR4-12D | 400G SR4, 100m OM4, 0°C à 70°C |
Avantages
- Densité de bande passante élevée avec une capacité de 400G
- Construction robuste avec connecteur MPO-12 pour une connectivité fiable
- Diagnostics numériques avancés pour la surveillance et le dépannage en temps réel
- La conformité aux normes de l'industrie garantit l'interopérabilité
- Modes d'alimentation flexibles pour une efficacité énergétique optimisée
Service et support
Nous offrons une garantie de 5 ans, un support technique mondial et des options d'approvisionnement flexibles. Notre équipe fournit des conseils et une assistance à l'intégration 24h/24 et 7j/7 pour assurer un déploiement et un fonctionnement en douceur.
Foire aux questions
Q : Quelle est la portée maximale de cet émetteur-récepteur ?
R : Il prend en charge jusqu'à 70 m sur fibre multimode OM3 et 100 m sur OM4.
Q : Prend-il en charge les diagnostics numériques ?
R : Oui, il fournit une surveillance diagnostique numérique complète via l'interface I2C.
Q : Est-il compatible avec l'infrastructure existante ?
R : Oui, il est conçu pour être compatible avec les ports OSFP standard et les réseaux de fibres multimodes.
Précautions
- Évitez de plier la fibre au-delà du rayon de courbure minimal.
- Assurez-vous du nettoyage approprié des connecteurs MPO pour éviter la contamination.
- Fonctionnez dans les plages de température et d'humidité spécifiées.
- Suivez les procédures de protection contre les décharges électrostatiques (ESD) lors de la manipulation.
Présentation de l'entreprise

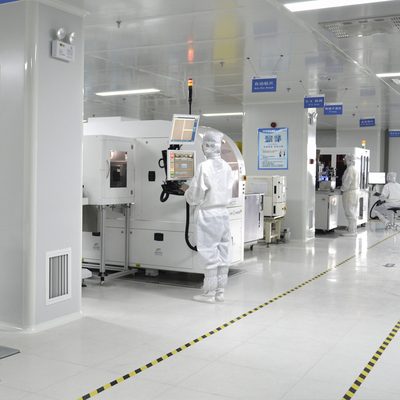

Avec plus d'une décennie d'expérience dans l'industrie, nous exploitons une grande usine de fabrication et maintenons une solide équipe technique. Nous représentons des marques de premier plan, notamment Mellanox, Ruckus, Aruba et Extreme. Notre gamme de produits comprend des commutateurs réseau, des adaptateurs, des points d'accès sans fil, des contrôleurs et des câbles neufs d'origine. Nous détenons plus de 10 millions d'unités en stock, garantissant un approvisionnement suffisant et des prix compétitifs. Notre engagement envers la qualité et le service nous a valu une réputation respectable sur le marché mondial.
