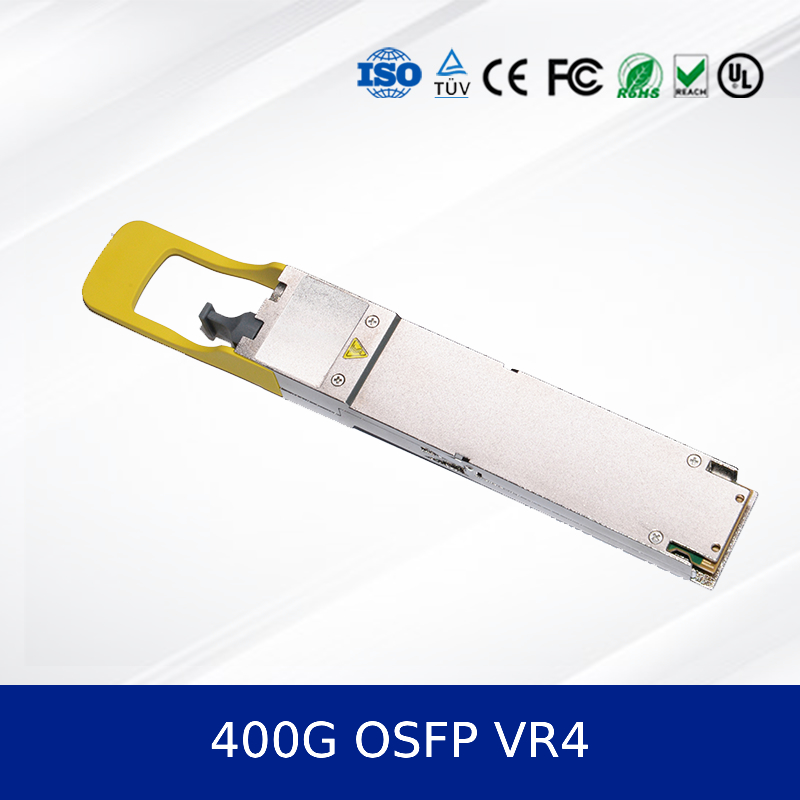

Module émetteur-récepteur optique OSFP VR4 400G Solution fibre multimode à haut débit
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
| Document: | 400G OSFP VR4.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04VR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Description de produit
Module émetteur-récepteur optique OSFP VR4 400G — Solution fibre multimode haut débit
Aperçu du produit
Le Module émetteur-récepteur optique OSFP VR4 400G (Modèle : CC-OSFP04VR4-12D) est un émetteur-récepteur haute performance, enfichable à chaud, conçu pour les centres de données de nouvelle génération et les réseaux haut débit. Il prend en charge les applications Ethernet 400G et InfiniBand NDR avec une portée allant jusqu'à 50 m sur fibre multimode OM4. Ce module optique présente une faible consommation d'énergie, des diagnostics numériques avancés et la conformité aux normes de l'industrie.
Principales caractéristiques
- Format OSFP enfichable à chaud
- Conforme aux normes OSFP MSA, CMIS Rév. 5.0+, IEEE P802.3db/D3.0 et IEEE P802.3ck
- Modulation électrique et optique 4 canaux 100G-PAM4
- Consommation électrique maximale : 8,5 W (mode 400G), 6,5 W (mode 200G)
- Connecteur unique MPO-12 APC
- Température de fonctionnement du boîtier : 0°C à 70°C
- Surveillance diagnostique numérique via l'interface I2C
Technologie
Le module émetteur-récepteur optique utilise la technologie de modulation PAM4 avec un débit de signalisation de 53,125 GBd par voie. Il est conforme à la spécification d'interface de gestion commune (CMIS) et prend en charge des fonctionnalités avancées telles que le mode basse consommation et la surveillance en temps réel.
Principe de fonctionnement
Le module convertit les signaux électriques en signaux optiques à l'aide de quatre lasers à émission de surface à cavité verticale (VCSEL) fonctionnant à une longueur d'onde de 850 nm. Les signaux optiques reçus sont reconvertis en signaux électriques via des photodiodes. La conception compatible 800g osfp garantit une intégrité élevée des données et un faible taux d'erreur binaire (BER).
Applications
- Réseaux InfiniBand NDR
- Centres de données Ethernet 400G
- Applications de breakout 4x100GbE
- Calcul haute performance (HPC)
- Infrastructure cloud
Spécifications
| Paramètre | Min | Typique | Max | Unité |
|---|---|---|---|---|
| Longueur d'onde | 844 | 850 | 863 | nm |
| Puissance de lancement moyenne | -4,6 | - | 4,0 | dBm |
| Consommation électrique (400G) | - | - | 8,5 | W |
| Distance de fonctionnement (OM4) | 2 | - | 50 | m |
Avantages
- Consommation d'énergie inférieure à celle des modules émetteurs-récepteurs optiques
- similaires
- Performances robustes dans les environnements à haute température
- Compatibilité descendante avec le mode 200G utilisant des séparateurs de fibre
Diagnostics numériques complets pour la surveillance en temps réel
Service et support
Nous offrons une garantie de 3 ans, une livraison rapide et une assistance technique 24h/24 et 7j/7. Notre équipe fournit une assistance à l'intégration et des services de configuration personnalisés pour garantir un déploiement transparent.
FAQ
Quelle est la distance maximale prise en charge ?
Jusqu'à 30 m sur fibre multimode OM3 et 50 m sur fibre multimode OM4.
Ce module est-il compatible avec le mode 200G ?
Oui, il fonctionne comme un émetteur-récepteur 200G avec un séparateur à 2 fibres.
Quelle est la consommation électrique en mode basse consommation ?
Maximum 1,5 W.
- Précautions
- Assurez-vous que les ports hôtes OSFP sont compatibles
- Évitez de plier les câbles à fibres au-delà du rayon de courbure minimal
- Fonctionnez dans les plages de température et d'humidité spécifiées
Suivez les procédures de protection ESD lors de la manipulation

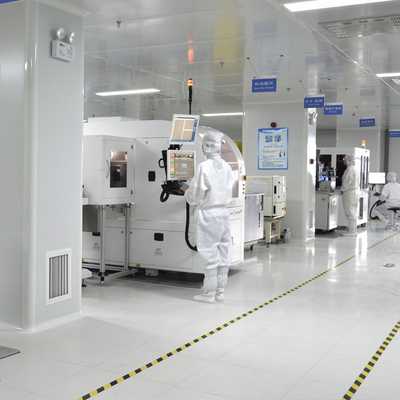

Présentation de l'entrepriseChina Cloud Electro Optics Technology Co., Ltd. possède plus de dix ans d'expérience dans l'industrie du matériel réseau. Avec une grande usine de fabrication et une solide équipe technique, nous servons une clientèle mondiale avec des produits de haute qualité, notamment des modules optiques
