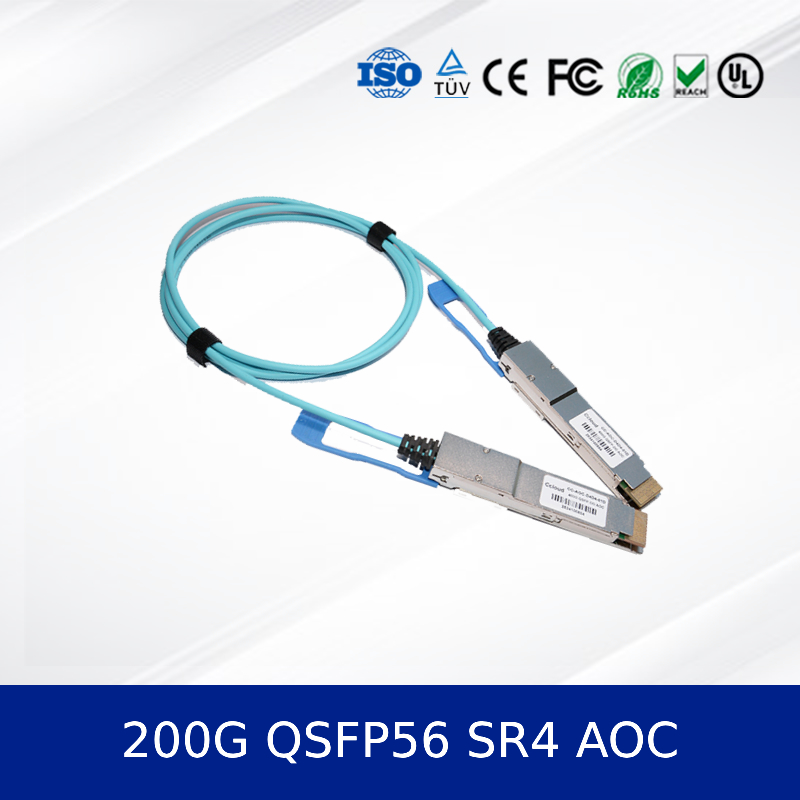

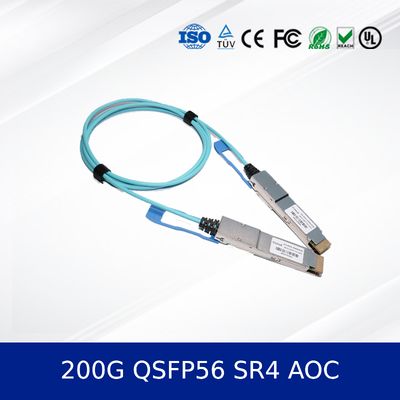

Module émetteur-récepteur optique 200G QSFP56 SR4 AOC Câble 3m Pour Ethernet 200G OM4 MMF, Faible consommation, Conforme CMIS

Le nombre de points de contact doit être supérieur ou égal à:

Fournir une connectivité fiable et à grande vitesse pour les centres de données et l'informatique haute performance (HPC) avec notreLe nombre de points de contact doit être supérieur ou égal à:Cable optique actif (AOC).Module de récepteur optiqueLa solution est conçue pour l'efficacité et la performance dans des environnements exigeants.

Points clés de vente

• Facteur de forme QSFP56 branché à chaud pour un déploiement et une maintenance faciles.
• Prend en charge le débit de données de 200 Gbps (4x50G PAM4) sur fibre multimode.
• Une portée maximale de 100 m sur les MMF OM4 et de 70 m sur les MMF OM3.
• Faible consommation d'énergie, généralement inférieure à 4 W par port.
• Conforme aux normes de l'industrie, notamment QSFP56 MSA, SFF-8636 et IEEE 802.3cd.

Vue d'ensemble du produit

LeLe code de l'émetteur-récepteurest conçu pour les liaisons de communication de données à courte portée et à grande vitesse. Il intègre quatre canaux indépendants en double plein, chacun fonctionnant à 26,56 GBaud (53,125 Gbps avec codage PAM4),fournissant une bande passante globale de 200 GbpsÇa.module optiqueest une solution idéale pour remplacer les câbles en cuivre plus volumineux, offrant une portée plus longue, une densité de bande passante plus élevée et une immunité supérieure aux interférences électromagnétiques (EMI).

Les caractéristiques de l'AOC 3m sont les suivantes:

• Facteur de forme QSFP56 branché à chaud.
• Parallèle à 4 canauxModule de récepteur optique.
• Émetteur de réseau VCSEL de 850 nm et récepteur de réseau de photodétecteurs PIN.
• CDR intégré (Clock and Data Recovery) sur les canaux émetteur et récepteur.
• Faible consommation d'énergie: < 4 W typiquement.
• Surveillance diagnostique numérique (DDM) par l'intermédiaire d'une interface I2C.
• Il est conforme à la RoHS.

Technologie

Cette AOC utilise la technologie de modulation PAM4 (Pulse Amplitude Modulation 4-level),doubler efficacement le débit de données par rapport à la modulation NRZ traditionnelle sans augmenter les exigences de bande passanteIl est conforme à la norme QSFP56 MSA, à la norme IEEE 802.3cd 200GBASE-SR4 Ethernet et à la CMIS (common management interface specification) révision 4.0L'interface électrique est 200GAUI-4.

Principe de fonctionnement

L'AOC fonctionne en convertissant les signaux électriques en signaux optiques pour transmission sur un câble à fibre multimode intégré.Le côté émetteur utilise un réseau VCSEL (Vertical-Cavity Surface-Emitting Laser) pour convertir les signaux différentiels électriques entrants (TX1P/N à TX4P/N) en impulsions lumineusesCes impulsions traversent la fibre. À l'extrémité du récepteur, un tableau de photodiodes PIN détecte les impulsions lumineuses et les convertit en signaux différentiels électriques (RX1P/N à RX4P/N).Des circuits CDR intégrés aux deux extrémités assurent l'intégrité du signal et la récupération du temps.

Applications

• Les interconnexions entre le centre de données et la colonne vertébrale.
• Des clusters de calcul haute performance (HPC).
• L'intelligence artificielle (IA) et l'apprentissage automatique
• Infrastructure de réseau au sein des réseaux de zone de stockage (SAN).
• Connexion des commutateurs de haut de gamme (ToR) aux serveurs ou autres commutateurs.

Il est compatible avec les principales marques de commutateurs et d'adaptateurs prenant en charge le facteur de forme QSFP56 et les protocoles 200G Ethernet ou InfiniBand HDR.

Caractéristiques et guide de sélection

Spécifications techniques

Informations relatives à la commande

Les avantages

• Portée supérieure et bande passante:Offre des distances plus longues (jusqu'à 100 m) et une bande passante plus élevée par rapport aux DAC passifs, qui sont généralement limités à des portées plus courtes (<5 m).
• Immunité contre le REM:La fibre optique est immunisée contre les interférences électromagnétiques, assurant une transmission de données stable dans des environnements électriquement bruyants.
• Réduction du poids et de la masse:Plus mince et plus léger que les câbles en cuivre équivalents, améliorant le débit d'air et facilitant la gestion des câbles dans les racks à haute densité.
• Puissance inférieure:Consomme moins d'énergie que les solutions de cuivre actif pour des distances supérieures à quelques mètres, ce qui contribue à réduire les coûts d'exploitation (OPEX) et à rendre les centres de données plus frais.
• Protection des investissements:LeModule de récepteur optiqueLa conception, semblable à celle du futur800 g par personneLa mise en place de nouvelles technologies, assure la compatibilité et l'évolutivité.

Service et soutien

Nous soutenons nos produits avec un ensemble complet de services, qui comprend une garantie limitée standard, des délais fiables pour les commandes en gros et un accès à une consultation technique avant la vente.Notre équipe de support est disponible pour vous aider avec les défis d'intégration et assurer des performances optimales dans votre environnement réseau spécifique.

Questions fréquemment posées

Q1: Quelle est la différence entre cet AOC et un DAC (Direct Attach Copper Cable)?

R: Les AOC utilisent des fibres optiques, ce qui permet une portée plus longue (jusqu'à 100 m), une immunité contre les EMI et un poids plus faible.sont plus lourds, et peuvent être sensibles à l'IME.

Q2: Cet AOC est-il compatible avec les ports 100G QSFP28?

R: Le connecteur physique est conçu pour les ports QSFP56.il nécessite principalement un port QSFP56 natif pour le fonctionnement 200GVérifiez toujours les listes de compatibilité commutateur/adaptateur.

Q3: Quelle est la consommation d'énergie typique de ce câble?

R: La consommation d'énergie typique est inférieure à 4 W, ce qui en fait un choix économe en énergie pour les déploiements à haute densité.

Q4: Puis-je utiliser cette AOC avec la fibre OM5?

R: Oui, cette AOC est compatible avec la fibre multimode OM5 et peut atteindre la distance maximale spécifiée de 100 m.

Précautions à prendre

• Traitement:Évitez de plier le câble au-delà de son rayon de flexion minimum (30 mm) pour éviter des dommages permanents aux fibres internes.
• Compatibilité:Vérifiez la compatibilité avec votre commutateur, routeur ou modèle d'adaptateur spécifique avant d'acheter.
• Environnement:Utilisez et entreposez le câble dans les gammes de température et d'humidité spécifiées pour assurer sa fiabilité et sa longévité.
• Nettoyage:Gardez les connecteurs optiques propres et protégés par des capuchons antipoussière lorsqu'ils ne sont pas utilisés.
• Décharge électrostatique (ESD):Observer les précautions ESD standard lors de la manipulation pour éviter tout dommage à l'électronique interne.

Présentation de l'entreprise

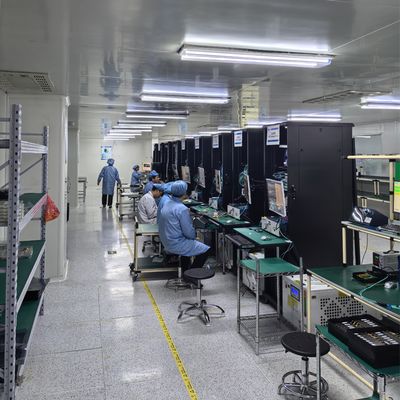

S'appuyant sur plus d'une décennie d'expérience dans l'industrie, notre société opère à partir d'une usine de fabrication à grande échelle soutenue par une solide équipe d'ingénierie technique.Nous avons bâti une solide réputation en servant une clientèle mondiale diversifiée avec des solutions de réseautage de haute qualité.
