Transcepteur à haute vitesse 200G QSFP112 SR4 VR2 pour les centres de données
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 200g QSFP112 SR4 VR2 |
| Document: | QSFP112 200G SR4 VR2.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | module de rédaction optique | Modèle n °: | Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de la fréquence. |
|---|---|---|---|
| Performance: | 200g QSFP112 SR4 VR2 | Vitesse: | 200g |
| Spécification: | 400 * 265 * 100 mm | Chaud-que l'on peut brancher: | Oui |
| Tension d'alimentation: | 3,3 V | Température du boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
| Mettre en évidence: | Centres de données Transcepteur QSFP112,Émetteur-récepteur QSFP112 haute vitesse,Émetteur-récepteur QSFP112 200G |
||
Description de produit

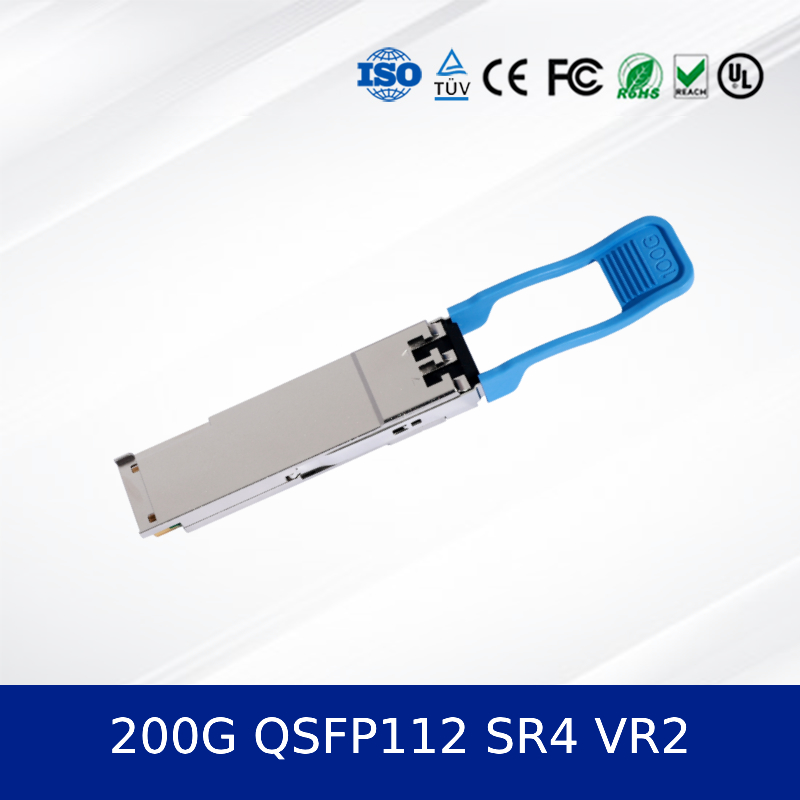

Module de récepteur optique 200G QSFP112 SR4 VR2
L'expérience de connectivité 200G à haute densité et faible consommation pour les centres de données de nouvelle génération.module émetteur-récepteur optiquefournit 212,5 Gbps sur OM4 MMF jusqu'à 50m en utilisant la modulation PAM4 et la technologie VCSEL, assurant une performance fiable grâce à un diagnostic numérique avancé.
- À grande vitesse:212Rate de transmission globale de données de 0,5 Gbps (2 voies de 106,25 Gbps).
- Portée:Jusqu'à 50m sur la fibre multimode OM4.
- Faible puissance:Consommation d'énergie maximale de 6 W.
- à prise à chaud:Facteur de forme QSFP112 avec gestion CMIS 4.0.
- Une conception robuste:Casque métallique pour l'immunité EMI, température de fonctionnement de 0°C à +70°C.
Les caractéristiques clés de la 200G QSFP112 SR4 VR2
- Facteur de forme QSFP112 de type 1 à prise à chaud.
- Émetteur VCSEL de 850 nm et récepteur PIN.
- Un seul connecteur MPO-12.
- Interface électrique 200GAUI-2-S C2M.
- Support pour la surveillance du diagnostic numérique (DDM).
- Conforme à la directive RoHS 6/6.
200G QSFP112 SR4 VR2 Technologie de base et normes
C' est ça.module optiqueIl est conforme aux normes IEEE 802.3db et IEEE 802.3ck pour les applications 200GBASE-VR2. Il utilise la modulation PAM4 à 53,125 GBd par voie et prend en charge CMIS 4.0 pour une gestion avancée.La conception assure la compatibilité avec les spécifications QSFP112 MSA.
Le principe de fonctionnement de 200G QSFP112 SR4 VR2
L'émetteur-récepteur convertit les signaux électriques en signaux optiques à l'aide de lasers VCSEL de 850 nm. Chacune des deux voies indépendantes transmet la lumière modulée PAM4 sur une fibre multimode.Le côté récepteur utilise une photodiode PIN pour convertir les signaux optiques entrants en données électriques, permettant une communication bidirectionnelle 200G.
200G QSFP112 SR4 VR2 Applications typiques
Idéal pour les interconnexions à courte portée dans les centres de données, le calcul haute performance (HPC) et les environnements de réseautage d'entreprise.
- Les connexions de commutateur de haut de gamme (ToR)
- L'architecture de la feuille de base du centre de données.
- Aggrégation de serveurs et stockage réseau.
- Un cluster d'IA et une infrastructure cloud.
Caractéristiques et guide de sélection
| Paramètre | Valeur |
|---|---|
| Facteur de forme | Pour les appareils de type QSFP112 |
| Taux de données | 212.5 Gbps (2x 106,25 Gbps) |
| Longueur d'onde | 850 nm |
| Max Reach est arrivé | 50 m (OM4 FMM) |
| Consommation d'électricité | ≤ 6 W |
| Température de fonctionnement | 0°C à +70°C |
| Interface | Le MPO-12 |
Avantages concurrentiels
Comparé aux générations précédentes telles que QSFP28, cemodule émetteur-récepteur optiqueIl offre un parcours de migration rentable vers 200G sans nécessiter de changements d'infrastructure.800 g par personneLes alternatives visent généralement des portées plus longues, mais à une puissance et un coût plus élevés, ce qui rend ce module VR2 optimal pour les déploiements à courte portée à haute densité et conscients du budget: cite [1].
Service et soutien
Nous offrons une garantie de 3 ans sur tousmodule optiqueNotre équipe technique offre une consultation pré-vente et un support après-vente 24 heures sur 24, 7 jours sur 7.y compris l'assistance à l'intégration du système et les mises à jour du micrologiciel.
Questions fréquemment posées
Q: Quelle est la distance maximale supportée par cet émetteur-récepteur?
R: Il prend en charge jusqu'à 50 mètres sur la fibre multimode OM4.
Q: Ce module est-il compatible avec les ports QSFP56?
R: Oui, le facteur de forme QSFP112 est rétrocompatible avec les ports hôtes QSFP56, assurant des mises à niveau de réseau fluides:
Q: Quelle est la consommation d'énergie typique?
R: La consommation d'énergie maximale est de 6 W en pleine activité, avec un mode basse consommation inférieur à 1,5 W.
Q: Est-il compatible avec la surveillance du diagnostic numérique (DDM)?
R: Oui, il fournit une surveillance en temps réel de la température, de la tension, du courant de biais TX, de la puissance de sortie TX et de la puissance d'entrée RX.
Q: Quel type de câble à fibre est requis?
R: Il nécessite un câble MPO-12 à MPO-12 pour la connectivité multimode en fibre.
Des précautions importantes
- Assurer la compatibilité du système hôte avec le facteur de forme QSFP112 et la gestion CMIS 4.0.
- Travailler uniquement dans la plage de température spécifiée (0°C à +70°C).
- Utilisez les précautions appropriées en matière de DSE pendant la manipulation et l'installation.
- Éviter de dépasser la puissance d'entrée optique maximale de 5 dBm par voie afin d'éviter tout dommage au récepteur.
- Veiller à ce que les interfaces des connecteurs MPO soient propres afin de maintenir l'intégrité du signal et de minimiser les pertes.
