Module émetteur-récepteur optique QSFP-DD 400G SR8 haute vitesse pour centres de données
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 400G QSFP DD SR8 CC-QSFD04SR8-16D |
| Document: | QSFP-DD 400G SR8.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | Module de rédaction optique | Modèle no.: | CC-QSS110M-SD |
|---|---|---|---|
| Performance: | QSFP-DD 400G SR8 | Vitesse: | 400g |
| Spécification: | 400 * 265 * 100 mm | À chaud: | Oui |
| Tension d'alimentation: | 3,3 V | Température de boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
| Mettre en évidence: | module optique d'émetteur-récepteur de 400G SR8,Module d'émetteur-récepteur optique QSFP-DD,Module d'émetteur-récepteur optique pour centres de données |
||
Description de produit

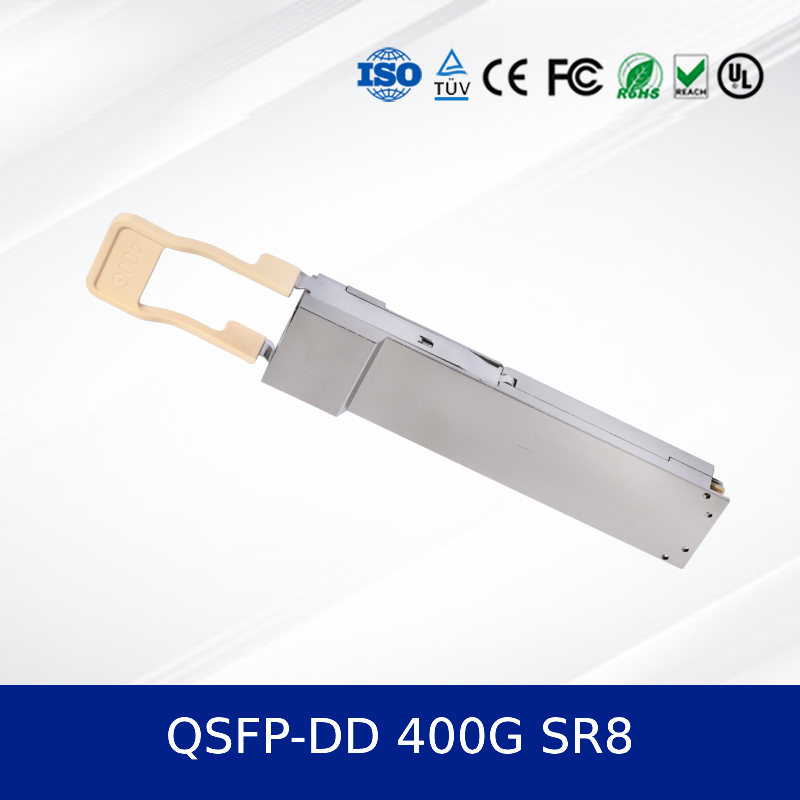

Module émetteur-récepteur optique QSFP-DD SR8 400G — Haute vitesse, faible consommation, conforme MSA
1. Aperçu du produit
Le Module émetteur-récepteur optique modèle CC-QSS110M-SD est un émetteur-récepteur QSFP-DD SR8 400G haute performance conçu pour les centres de données de nouvelle génération et les applications réseau à haut débit. Il prend en charge 8 canaux optiques indépendants, chacun fonctionnant à 26,56 GBaud, et offre une transmission fiable jusqu'à 100 mètres sur fibre multimode OM4. Ce module optique est entièrement conforme aux normes QSFP-DD MSA et CMIS 4.0, garantissant une large compatibilité et une facilité d'intégration.
2. Caractéristiques principales
- Interface optique parallèle à 8 canaux avec technologie CDR
- Format QSFP-DD enfichable à chaud
- Portée jusqu'à 100 m sur OM4 MMF
- Technologie de matrice VCSEL et PD à 850 nm
- Faible consommation d'énergie (< 10 W)
- Interface de gestion CMIS 4.0
- Connecteur MPO-16 APC
- Surveillance des diagnostics numériques (DDM)
3. Technologie et normes
Ce module émetteur-récepteur optique utilise la modulation PAM4 et est conforme aux normes de l'industrie, notamment QSFP-DD MSA, CMIS 4.0 et sécurité laser CEI Classe 1. Il prend en charge les spécifications IEEE 802.3cm et 802.3cd, ce qui le rend idéal pour les déploiements de centres de données à haute densité de bande.
4. Principe de fonctionnement
Le module convertit les signaux électriques en signaux optiques à l'aide d'une matrice VCSEL fonctionnant à 850 nm. Chacune des 8 voies transmet et reçoit des données indépendamment, permettant un débit global de 400 Gbit/s. Les circuits CDR intégrés garantissent l'intégrité du signal, tandis que le contrôleur intégré prend en charge la surveillance en temps réel de la température, de la tension et de la puissance optique.
5. Applications
- Interconnexions de centres de données
- Calcul haute performance (HPC)
- Infrastructure cloud
- Réseautage d'entreprise
- Clusters d'IA et d'apprentissage automatique
6. Spécifications
| Paramètre | Valeur |
|---|---|
| Débit de données | 8x 26,56 GBaud (400G) |
| Longueur d'onde | 850 nm |
| Distance maximale | 100 m (OM4) |
| Connecteur | MPO-16 APC |
| Consommation d'énergie | < 10 W |
| Température de fonctionnement | 0°C à 70°C |
7. Avantages
- Densité de ports plus élevée par rapport au QSFP28
- Moins d'énergie par bit que les générations précédentes
- Intégrité du signal robuste avec CDR intégré
- Large compatibilité avec les grandes marques de commutateurs
- Conforme aux dernières normes MSA et de sécurité
8. Service et support
Nous offrons une garantie de 3 ans, une expédition mondiale et une assistance technique 24h/24 et 7j/7. Étiquetage personnalisé et tarification en gros disponibles. Support d'intégration fourni pour les déploiements à grande échelle.
9. Questions fréquemment posées
Q : Quelle est la distance maximale prise en charge ?
R : Jusqu'à 100 mètres sur fibre multimode OM4.
Q : Ce module est-il compatible avec les commutateurs Cisco ?
R : Oui, il est conçu pour être conforme à la norme MSA et compatible avec les grandes marques.
Q : Prend-il en charge les diagnostics numériques ?
R : Oui, il fournit une surveillance en temps réel de la température, de la puissance et de la tension.
10. Précautions
- Évitez l'exposition à l'électricité statique. Utilisez une protection ESD lors de la manipulation.
- Ne regardez pas directement dans le port optique lorsqu'il est sous tension.
- Fonctionnez dans les plages de température et d'humidité spécifiées.
- Utilisez uniquement des câbles à fibre optique MPO-16 APC approuvés.
11. Présentation de l'entreprise

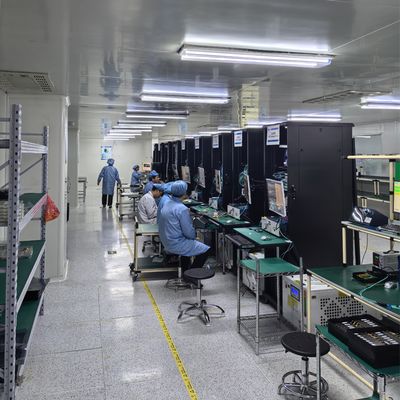

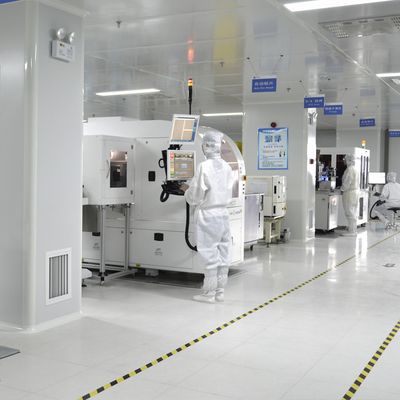

China Cloud Electro Optics Technology Co., Ltd. est un fabricant leader d'émetteurs-récepteurs optiques avec plus de 10 ans d'expérience dans l'industrie. Nous sommes spécialisés dans les modules optiques à haut débit, y compris le 800g osfp et d'autres produits avancés. Notre portefeuille comprend des partenariats avec de grandes marques telles que Mellanox, Ruckus, Aruba et Extreme. Avec une solide équipe technique et un inventaire important, nous fournissons des produits fiables et un service exceptionnel à nos clients du monde entier.
