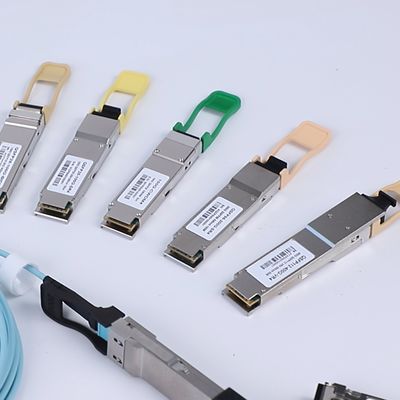

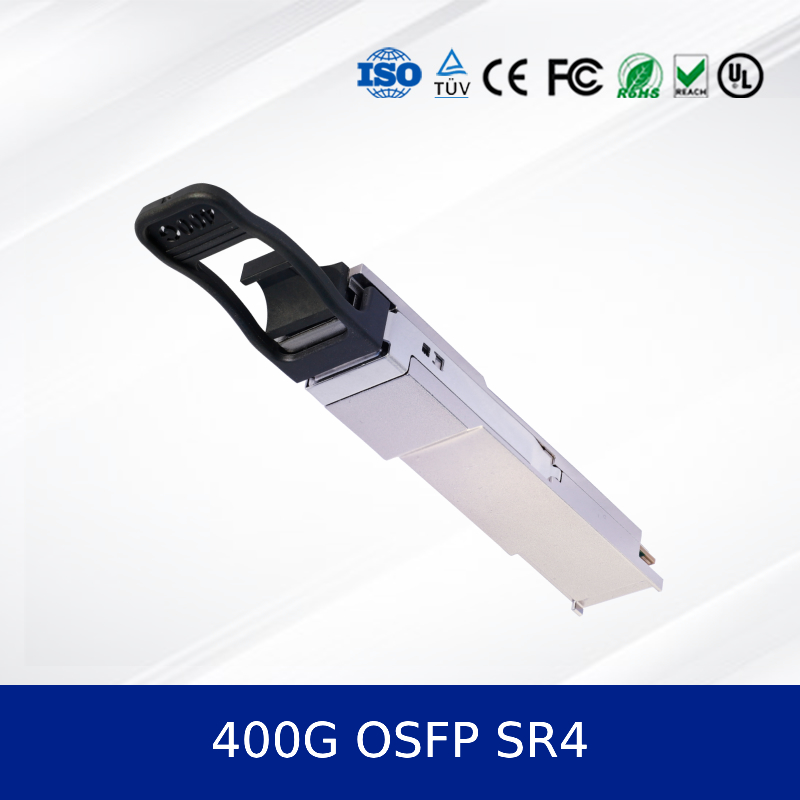

Module d'émetteur-récepteur optique à haute vitesse 400G QSFP112 SR4
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
| Document: | QSFP112 400G SR4.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04VR4-12D |
|---|---|---|---|
| Performance: | 400G QSFP112 SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Mettre en évidence: | Émetteur-récepteur QSFP112 SR4 400G,module optique de l'émetteur-récepteur 400G,Module de récepteur optique de 850 nm |
||
Description de produit
Module émetteur-récepteur optique QSFP112 SR4 400G
Faites l'expérience d'une connectivité de centre de données haute performance avec notre module émetteur-récepteur optique QSFP112 SR4 400G.module émetteur-récepteur optique. Conçu pour les applications en fibre multimode à courte portée, ce module prend en charge des débits de données allant jusqu'à 425 Gbit/s sur 100 m en utilisant la fibre OM4. Doté d'une faible consommation d'énergie, d'une capacité de branchement à chaud et d'une surveillance diagnostique robuste, il constitue une solution idéale pour les centres de données modernes et les réseaux à haut débit.
Principales caractéristiques
- Format QSFP112 enfichable à chaud avec surveillance des diagnostics numériques (DDM)
- 4 voies indépendantes à 106,25 Gbit/s par voie, totalisant 425 Gbit/s
- Portée jusqu'à 100 m sur fibre multimode OM4
- Technologie laser VCSEL 850 nm et récepteur PIN
- Faible consommation d'énergie, max. 10W
- Conforme aux normes IEEE 802.3db, 802.3ck et CMIS 4.0
- Conforme à la directive RoHS 6/6 et produit laser de classe 1
Technologie et normes
Ce module optique est conforme aux normes de l'industrie, notamment IEEE 802.3db, IEEE 802.3ck et QSFP112 MSA. Il utilise la modulation PAM4 et prend en charge l'interface électrique 400GAUI-4. Le module intègre des diagnostics numériques avancés pour la surveillance en temps réel de la température, de la tension, de la puissance TX/RX et du courant de polarisation.
Principe de fonctionnement
L'émetteur-récepteur convertit les signaux électriques en signaux optiques à l'aide de quatre lasers VCSEL 850 nm. Chaque voie fonctionne indépendamment, transmettant des données sur la fibre OM4 via un connecteur MPO-12. Côté récepteur, un réseau de photodiodes PIN reconvertit les signaux optiques en données électriques, assurant une communication à haut débit et à faible latence.
Applications
- Interconnexions de centres de données et architectures spine-leaf
- Grappes de calcul haute performance (HPC)
- Infrastructure cloud et réseaux d'entreprise
- Réseaux centraux de télécommunications et de fournisseurs d'accès Internet (FAI)
Spécifications
| Paramètre | Valeur | Unité |
|---|---|---|
| Débit de données | 425 | Gbit/s |
| Longueur d'onde | 850 | nm |
| Distance maximale | 100 | m |
| Type de fibre | OM4 MMF | - |
| Consommation d'énergie | ≤10 | W |
| Température de fonctionnement | 0 à +70 | °C |
Avantages
- Densité de ports plus élevée et consommation d'énergie par bit plus faible par rapport aux générations précédentes
- Entièrement conforme aux normes MSA et IEEE pour une large compatibilité
- DDM avancé pour la surveillance de l'état du réseau en temps réel
- Boîtier métallique robuste pour une meilleure performance EMI
Service et support
Nous offrons une garantie de 5 ans, une assistance technique 24h/24 et 7j/7 et une expédition mondiale. Notre équipe fournit une assistance à l'intégration et des services de configuration personnalisés pour garantir un déploiement transparent.
FAQ
Q : Quelle est la distance maximale prise en charge ?
R : Ce module émetteur-récepteur optique prend en charge jusqu'à 100 m sur fibre multimode OM4.
Q : Est-il compatible avec les commutateurs Cisco/Juniper/Arista ?
R : Oui, il est conçu pour être compatible avec les grandes marques qui prennent en charge le facteur de forme QSFP112.
Q : Quelles données de diagnostic sont disponibles ?
R : Température, tension, puissance TX/RX et courant de polarisation par canal.
Précautions
- Fonctionner dans les plages de température et d'humidité spécifiées
- Utiliser une protection ESD appropriée lors de la manipulation
- S'assurer de la compatibilité du système hôte avant l'installation
- Éviter de plier les câbles à fibres optiques au-delà du rayon de courbure minimal
Présentation de l'entreprise

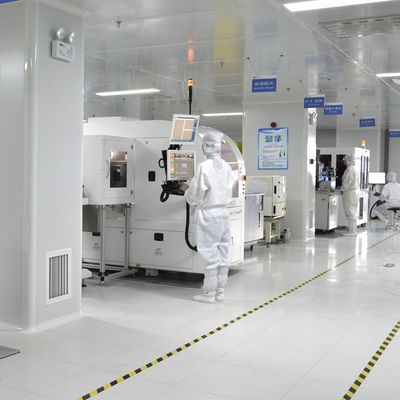

Avec plus de dix ans d'expérience dans l'industrie, nous exploitons une grande usine de fabrication et maintenons une solide équipe technique. Nous représentons des marques de premier plan, notamment Mellanox, Ruckus, Aruba et Extreme. Notre gamme de produits comprend de nouveaux commutateurs réseau originaux, des cartes réseau, des points d'accès sans fil, des contrôleurs et des câbles. Nous détenons plus de 10 millions de dollars d'inventaire, ce qui garantit un approvisionnement fiable et des prix compétitifs. Notre engagement envers la qualité et le service nous a valu une solide réputation sur le marché mondial.
