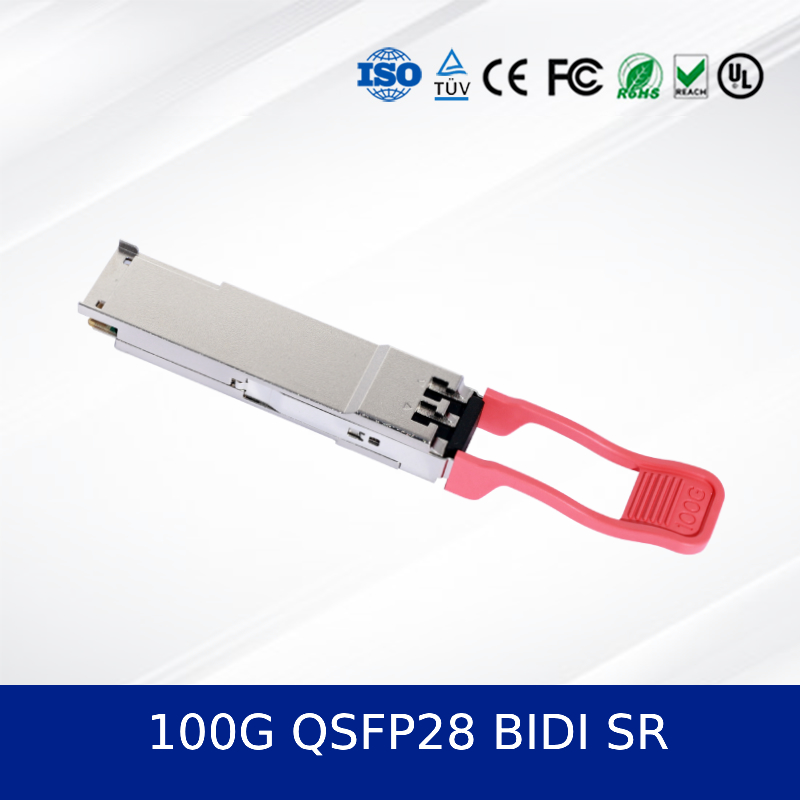

Module d'émetteur-récepteur optique 100G QSFP28 BIDI SR
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 100g QSFP28 Bidi Sr |
| Document: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Description de produit
Module d'émetteur-récepteur optique 100G QSFP28 BIDI SR ¢ Conception à haute densité, faible puissance et double longueur d'onde
1. 100G QSFP28 BIDI SR Vue d'ensemble du produit
Le 100G QSFP28 BIDI SR est un module émetteur-récepteur optique 100G QSFP28 bidirectionnel (BIDI) SR de haute performance conçu pour les centres de données de nouvelle génération et les applications de réseautage à grande vitesse.Ce module optique prend en charge à la fois les débits Ethernet 100G et 40G sur fibre multimode, utilisant la technologie VCSEL à double longueur d'onde (850nm/908nm) pour permettre une communication bidirectionnelle sur une seule chaîne de fibre. Conforme aux normes QSFP28 MSA et SFF-8636, il offre une prise à chaud,le diagnostic numérique, et une faible consommation d'énergie.
2. 100G QSFP28 BIDI SR Caractéristiques clés
- Technologie VCSEL à double longueur d'onde (850nm / 908nm) pour la transmission bidirectionnelle
- Prend en charge 100G et 40G Ethernet avec modulation PAM4 et NRZ
- Facteur de forme QSFP28 branché à chaud
- Surveillance numérique du diagnostic par interface I2C
- Faible consommation d'énergie: ≤ 4 W
- Température du boîtier de fonctionnement: de 0°C à 70°C
- Résistant à la RoHS et résistant au métal
3. 100G QSFP28 BIDI SR Technologie et normes
Ce module émetteur-récepteur optique est conforme aux normes QSFP28 MSA, SFF-8636 et IEEE 802.3. Il utilise la modulation PAM4 pour le fonctionnement 100G et prend en charge KP4 FEC.La conception à double longueur d'onde permet une communication full-duplex sur une seule fibre OM3/OM4, réduisant le coût des infrastructures de fibres.
4Principe de fonctionnement
Le module convertit les entrées électriques 4x25G en signaux optiques 2x50G en utilisant deux longueurs d'onde (850nm et 908nm).permettant un flux de données bidirectionnelLes DSP et CDR intégrés assurent l'intégrité du signal et un BER faible.
5. Applications
- Les interconnexions des centres de données
- L'informatique haute performance (HPC)
- Infrastructure dans le cloud
- Réseaux d'entreprise
- Centres de télécommunications
6. Spécifications
| Paramètre | Valeur |
|---|---|
| Taux de données | 100G / 40G |
| Longueur d'onde | 850nm / 908nm |
| Distance maximale | 70 m (OM3), 100 m (OM4) |
| Consommation d'électricité | ≤ 4 W |
| Appui au DDM | - Oui, oui. |
| Facteur de forme | Pour les appareils de type: |
7. Avantages
- Réduit le nombre de fibres de 50% par rapport aux modules SR traditionnels
- Moins de latence et de consommation d'énergie que les modèles concurrents
- Un boîtier métallique robuste pour une meilleure performance thermique
- Compatible avec les réseaux 40G
8. Service et soutien
Nous offrons une garantie de 5 ans, une livraison mondiale et un support technique 24 heures sur 24, 7 jours sur 7.Tous les modules émetteurs-récepteurs optiques sont testés pour leur compatibilité avec les principaux commutateurs OEM.
9Questions fréquemment posées
Q: Ce module est-il compatible avec les commutateurs Cisco/Juniper/Arista?
R: Oui, il est compatible avec la plupart des grandes marques prenant en charge les normes QSFP28 MSA.
Q: Quelle est la différence entre SR et BIDI SR?
R: BIDI SR utilise deux longueurs d'onde sur une fibre, tandis que le SR standard utilise des fibres séparées pour Tx/Rx.
Q: Peut-il être utilisé en mode 40G?
R: Oui, le module prend en charge le mode 40G via la configuration I2C.
10Précautions
- Évitez de plier les fibres au-delà du rayon de flexion minimum
- Veiller à ce que les extrémités des fibres soient propres pour éviter les dommages
- Ne pas dépasser la température maximale de fonctionnement
- Utiliser uniquement avec des hôtes compatibles MSA
11. Présentation de l'entreprise

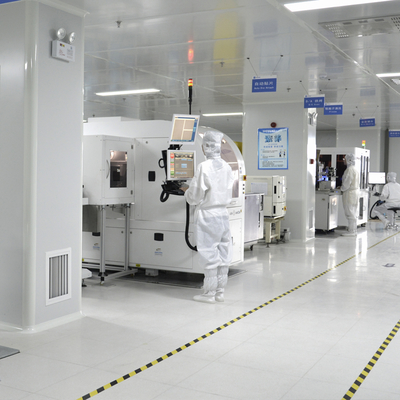

Avec plus d'une décennie d'expérience dans l'industrie, nous exploitons une usine de fabrication à grande échelle soutenue par une solide équipe technique.et ExtremeNotre portefeuille de produits comprend des commutateurs réseau, des adaptateurs, des points d'accès sans fil, des contrôleurs et des câbles.Nous maintenons plus de 10 millions de dollars en stock pour assurer une livraison rapide et des capacités d'approvisionnement en vracNos équipes de vente et d'ingénierie dévouées fournissent un service à la clientèle et un soutien technique 24 heures sur 24, ce qui leur vaut une réputation de confiance sur le marché mondial.
