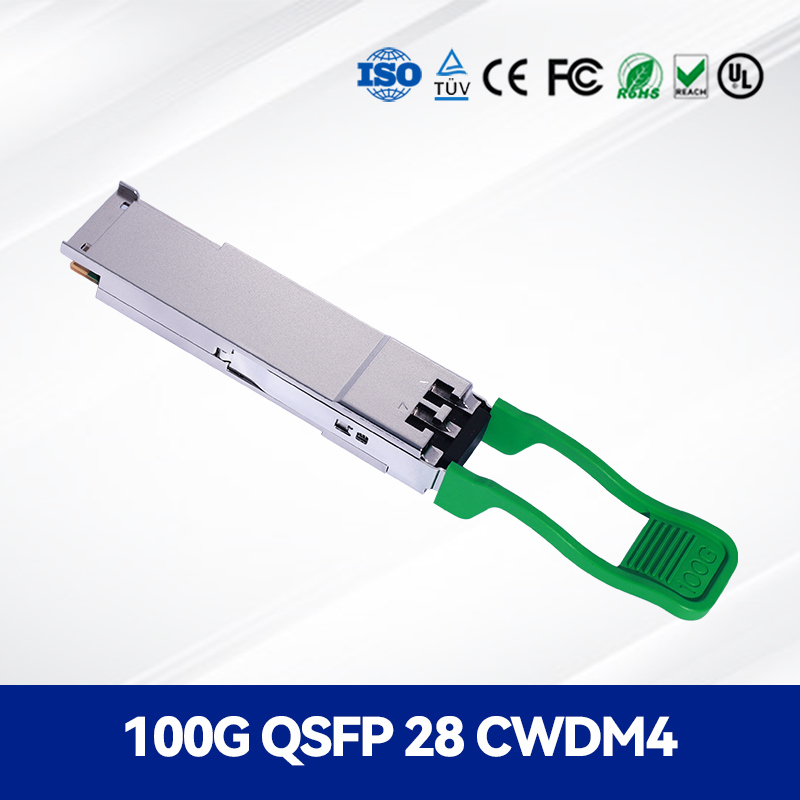

Module émetteur-récepteur optique haut débit 100G QSFP28 CWDM4 2km pour dorsale et métropolitain, accès et agrégation
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 100G QSFP28 CWDM4 2km |
| Document: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Mettre en évidence: | 2km 100G QSFP28 CWDM4,Module de récepteur optique de 2 km |
||
Description de produit
100G QSFP28 CWDM4 émetteur-récepteur optique 2km de portée, 4x25G, support DDM
1. Vue d' ensemble du produit
LeTranscepteur optique 100G QSFP28 CWDM4 (CC-QKKCC0L-SD)est un module optique à haute performance, branché à chaud, conçu pour des applications Ethernet de 100 Gigabit.CWDM4 MSALa technologie est basée sur la technologie de la fibre optique et prend en charge la transmission de données jusqu'à 2 km par fibre mono-mode (SMF).L'émetteur-récepteur utilise quatre voies CWDM dans la plage de 1270 à 1330 nm et dispose d'une surveillance de diagnostic numérique (DDM) pour le suivi des performances en temps réelIl est idéal pour les centres de données, les réseaux d'entreprise et les environnements informatiques hautes performances.
2. Caractéristiques clés
- Taux de transfert de données: 4x25.78125 Gbps (100G Ethernet)
- Portée: jusqu'à 2 km par fibre mono-mode
- Longueur d'onde: 1271nm, 1291nm, 1311nm, 1331nm
- Consommation d'énergie: ≤ 3,5 W
- Température de fonctionnement: de 0 à 70 °C
- Facteur de forme QSFP28 branché à chaud
- Surveillance diagnostique numérique (DDM)
- Conforme à la réglementation RoHS
3Technologie et normes
L'émetteur-récepteur est construitTechnologie CWDMet est conforme à:
- Spécification MSA 100G CWDM4
- Les données de base sont fournies par les fournisseurs de services.
- Le QSFP28 MSA est fourni par le matériel Rev. 4.1
- Classe 1 de sécurité des lasers selon la norme IEC 60825-1
- Conformité à la directive RoHS 6/6
4Principe de fonctionnement
Le module convertit quatre voies électriques de 25,78125 Gbps en quatre signaux optiques CWDM à l'aide de lasers à rétroaction distribuée (DFB) non refroidis.Les signaux optiques sont multiplexés en une seule fibre pour la transmissionÀ l'extrémité du récepteur, un démultiplexeur sépare les longueurs d'onde, qui sont ensuite converties en signaux électriques par des photodiodes PIN.Les circuits CDR intégrés assurent l'intégrité du signal sur la liaison de 2 km.
5. Applications
- Les interconnexions des centres de données et leur réseau
- Commutateurs et routeurs Ethernet haute vitesse
- Réseaux de serveurs et de zones de stockage (SAN)
- Clusters informatiques hautes performances
- Équilibreurs de charge du réseau et hubs
6. Spécifications
| Paramètre | Valeur | Unité |
|---|---|---|
| Taux de données | 4x25. Je vous en prie.78125 | Le taux de débit |
| Distance maximale | 2 | kilomètres |
| Longueur d'onde | Les États membres doivent fournir les informations suivantes: | Nm |
| Consommation d'électricité | ≤ 3.5 | W |
| Voltage d'alimentation | 3.3 | V |
| Température de fonctionnement | 0 à +70 | °C |
| Connecteur | LC double | - |
| Appui au DDM | - Oui, oui. | - |
7. Avantages et points de vente
- Alternative rentable aux solutions 100G LR4
- La technologie CWDM non refroidie réduit la consommation d'énergie
- Diagnostic numérique complet pour la surveillance en temps réel
- Large plage de température de fonctionnement pour l'utilisation dans les centres de données
- La pleine conformité avec les normes CWDM4 MSA assure l'interopérabilité
8. Service et soutien
Tous les émetteurs-récepteurs bénéficient d'une garantie de 5 ans et d'un support technique à vie.Des services d'étiquetage personnalisé et de test de compatibilité sont disponibles pour les commandes en vrac.
9. FAQ
Q: Quelle est la différence entre CWDM4 et LR4?
R: Le CWDM4 utilise le multiplexage par division de longueur d'onde grossière avec un espacement de canal plus large, ce qui le rend plus rentable pour les applications de 2 km par rapport au LR4.
Q: Cet émetteur-récepteur prend-il en charge le diagnostic numérique?
R: Oui, il fournit une fonctionnalité DDM complète pour la surveillance de la température, de la tension, de la puissance TX, de la puissance RX et du courant de biais laser.
Q: Quel type de fibres est nécessaire?
R: La fibre mono-mode (SMF) avec spécification OS2 est recommandée pour des performances optimales.
10Précautions
- Utilisation uniquement avec des fibres mono-mode (SMF)
- Évitez de plier les fibres au-delà du rayon de flexion minimum
- Gardez les connecteurs optiques propres pour éviter la dégradation du signal
- Observer les précautions ESD pendant la manipulation et l'installation
- Ne pas utiliser au-delà de la température nominale maximale
11. Présentation de l'entreprise

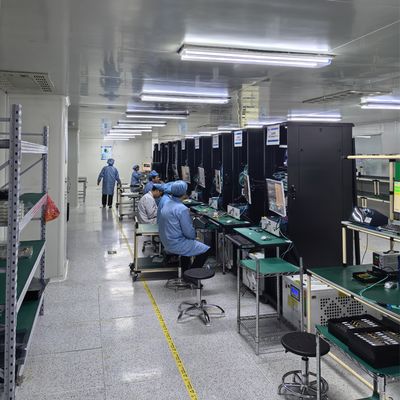

étoilesurgeNous sommes spécialisés dans la fabrication de transceivers optiques de haute qualité.cartes réseauNos produits sont utilisés dans les centres de données, les réseaux d'entreprise et les infrastructures de télécommunications dans le monde entier.Nous maintenons des stocks élevés et offrons des prix compétitifs avec un support technique complet.
