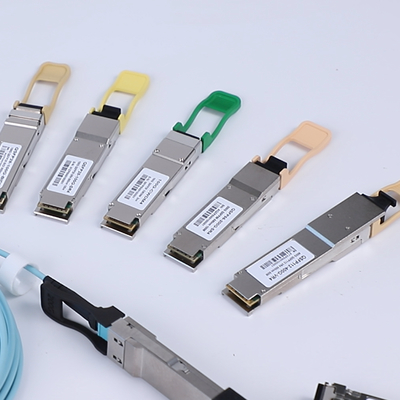

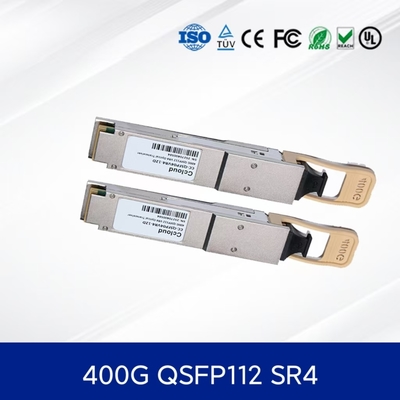

400G QSFP112 SR4 émetteur-récepteur optique haute vitesse, faible puissance, support DDM
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 400g QSFP112 SR4 |
| Document: | QSFP112 400G SR4.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | Module de rédaction optique | Modèle no.: | CC-QSFP04DR4-12D |
|---|---|---|---|
| Performance: | 400g QSFP112 SR4 | Vitesse: | 400g |
| Spécification: | 400 * 265 * 100 mm | À chaud: | Oui |
| Tension d'alimentation: | 3,3 V | Température de boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
| Mettre en évidence: | émetteur-récepteur optique à grande vitesse,Émetteur-récepteur optique 400G QSFP112 SR4 |
||
Description de produit
Émetteur-récepteur optique QSFP112 SR4 400G — Haute vitesse, faible consommation, prise en charge DDM
Ce module émetteur-récepteur optique offre une connectivité 400G sur fibre multimode OM4 avec une portée allant jusqu'à 100 mètres. Conçu pour les centres de données et les environnements informatiques haute performance, il dispose de quatre voies indépendantes de 106,25 Gbit/s, d'une surveillance des diagnostics numériques et est conforme aux normes de l'industrie, notamment IEEE 802.3db, CMIS 4.0 et RoHS.
Principales caractéristiques
- Modulation PAM4 4x106,25 Gbit/s sur VCSEL 850 nm
- Portée jusqu'à 100 m sur MMF OM4
- Format QSFP112 enfichable à chaud
- Surveillance des diagnostics numériques (DDM)
- Faible consommation d'énergie : ≤10W
- Connecteur MPO-12 unique
Technologie et normes
Ce module optique est conforme aux normes IEEE 802.3db et 802.3ck, CMIS 4.0 et QSFP112 MSA. Il utilise la modulation PAM4 et intègre une fonctionnalité DDM avancée pour le suivi des performances en temps réel.
Fonctionnement
L'émetteur-récepteur convertit les signaux électriques en signaux optiques à l'aide de quatre lasers VCSEL 850 nm. Chaque voie fonctionne à 53,125 GBaud, prenant en charge un débit de données agrégé de 425 Gbit/s. Le récepteur utilise des photodiodes PIN pour reconvertir les signaux optiques en format électrique.
Applications
- Architecture spine-leaf de centre de données
- Grappes informatiques haute performance
- Interconnexions d'infrastructure cloud
- Agrégation de réseau d'entreprise
Spécifications
| Paramètre | Valeur | Unité |
|---|---|---|
| Débit de données | 425 Gbit/s | Gbit/s |
| Longueur d'onde | 850 nm | nm |
| Consommation électrique maximale | 10 | W |
| Température de fonctionnement | 0 à +70 | °C |
| Type de fibre | OM4 MMF | - |
| Connecteur | MPO-12 | - |
Avantages
- Consommation d'énergie inférieure par rapport aux Avec plus de dix ans d'expérience dans l'industrie, China Cloud Electro Optics Technology Co., Ltd. exploite une grande usine de fabrication soutenue par une solide équipe de R&D. Nous sommes spécialisés dans les
- concurrents
- Conformité totale avec CMIS 4.0 pour une gestion améliorée
- Boîtier métallique robuste pour une meilleure performance EMI
Compatibilité descendante avec les environnements 100G-SR4
Service et support
Tous les émetteurs-récepteurs sont livrés avec une garantie de 5 ans, une assistance technique à vie et une expédition le jour même. L'étiquetage personnalisé et les tests de compatibilité sont disponibles sur demande.
Foire aux questions
Q : Quelle est la distance maximale prise en charge ?
R : Jusqu'à 100 mètres sur fibre multimode OM4.
Q : Ce module est-il compatible avec les commutateurs 100G ?
R : Oui, il prend en charge la compatibilité descendante lorsqu'il est utilisé en mode breakout.
Q : Prend-il en charge les diagnostics numériques ?
R : Oui, prise en charge complète de DDM pour la température, la tension, la puissance TX/RX et le courant de polarisation.
Q : Quelle est la consommation d'énergie ?
R : 10W maximum en fonctionnement complet, 1,5W en mode basse consommation.
Q : Est-il enfichable à chaud ?
R : Oui, le format QSFP112 prend en charge la fonctionnalité enfichable à chaud.
- Précautions
- Utiliser uniquement avec des ports QSFP112 et des systèmes hôtes conformes.
- Éviter l'exposition à l'électricité statique et aux chocs physiques.
- Ne pas dépasser les valeurs maximales absolues de tension et de température.
Assurer des faces d'extrémité de fibre propres pour éviter la dégradation des performances.

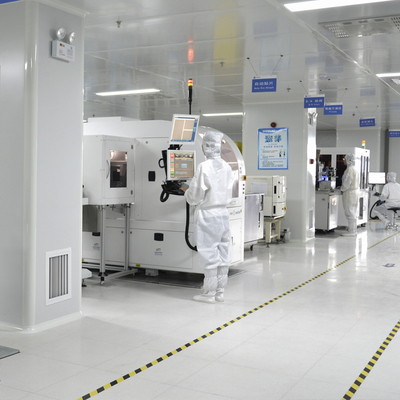

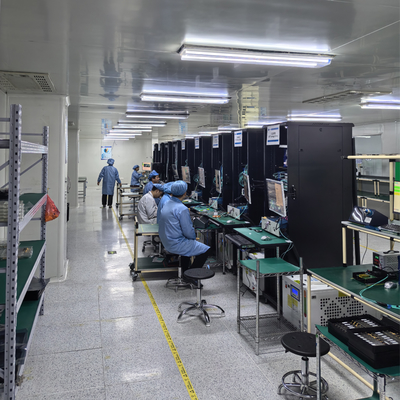

Présentation de l'entrepriseAvec plus de dix ans d'expérience dans l'industrie, China Cloud Electro Optics Technology Co., Ltd. exploite une grande usine de fabrication soutenue par une solide équipe de R&D. Nous sommes spécialisés dans les modules émetteurs-récepteurs optiques
