Module émetteur-récepteur optique DSP QSFP56 SR4 200G Ethernet haute performance, nouveau
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 200g QSFP56 SR4 DSP |
| Document: | 200G QSFP56 SR4 DSP.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | Module de rédaction optique | Modèle no.: | Les données de référence doivent être fournies conformément à l'annexe I, partie B, du présent règle |
|---|---|---|---|
| Performance: | 200g QSFP56 SR4 DSP | Vitesse: | 200g |
| Spécification: | 400 * 265 * 100 mm | À chaud: | Oui |
| Tension d'alimentation: | 3,3 V | Température de boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
Description de produit

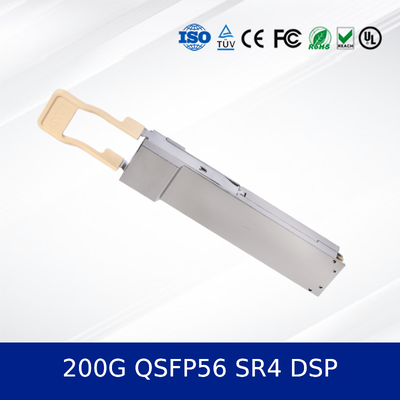

Module d'émetteur-récepteur optique 200G QSFP56 SR4 ¢ Connectivité à haut débit avec des performances fiables
1. Vue d' ensemble du produit
LePour les appareils de typeLe module émetteur-récepteur optique (modèle: CC-QSFP02SR4-12C) est une solution de fibre optique à haute performance et branchable à chaud conçue pour les centres de données à large bande passante et les applications informatiques haute performance.Il prend en charge 4 canaux indépendants fonctionnant à 26.56 GBaud par voie, fournissant un débit de données global de 200G sur la fibre multimode OM4 pour des distances allant jusqu'à 100 mètres. Conforme aux normes de l'industrie, notamment SFF-8679 et CMIS 5.0, ce module émetteur-récepteur optique assure une interopérabilité fiable et une intégrité supérieure du signal.
2. 200G QSFP56 SR4 Caractéristiques clés
- Interface optique parallèle à 4 canaux avec CDR intégré
- Facteur de forme QSFP56 branché à chaud
- Jusqu'à 100 m sur les FMM OM4 et 70 m sur les FMM OM3
- Technologie VCSEL et PD de 850 nm
- Faible consommation d'énergie avec un courant d'alimentation typique de 1180 mA
- Prend en charge la modulation PAM4
- Interface du connecteur MPO-12 APC
- Compatible avec le CMIS 5.0 et le QSFP-DD Hardware Rev5.1
3. Technologies et normes de base
Ce module émetteur-récepteur optique exploite la technologie VCSEL de 850 nm et de la matrice de photodiodes avancée, la modulation PAM4 et les circuits intégrés d'horloge et de récupération de données (CDR).0, QSFP-DD MSA, et les normes de sécurité des lasers IEC, assurant des performances robustes et conformes dans des environnements exigeants.
4Principe de fonctionnement
LePour les appareils de typeLe module convertit les signaux électriques en signaux optiques via un réseau VCSEL. Chacune des quatre voies fonctionne à 26,56 GBaud en utilisant la modulation PAM4.un réseau de photodiodes PIN et un amplificateur de transimpédance (TIA) convertissent les signaux optiques entrants en sorties électriquesUn MCU intégré gère les fonctions de contrôle numérique, y compris la communication I2C, l'initialisation et le fonctionnement en mode faible consommation.
5. Applications
- Les interconnexions des centres de données et les architectures à feuille vertébrale
- Des clusters de calcul haute performance (HPC)
- Infrastructure cloud et réseautage d'entreprise
- Réseaux de formation en IA et apprentissage automatique
6. 200G QSFP56 SR4 Les spécifications
| Paramètre | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|
| Taux de données par voie | - | 26.56 | - | GBaud |
| Température de fonctionnement | 0 | 25 | 70 | °C |
| Voltage d'alimentation | 3.135 | 3.3 | 3.465 | V |
| Tx Puissance de sortie | - Il y en a six.5 | - | 4 | dBm |
| Sensibilité du récepteur | - Il y en a huit.4 | - | 4 | dBm |
7. Avantages
- Densité supérieure et puissance inférieure par bit par rapport aux générations précédentes
- Des performances TDECQ supérieures pour une meilleure intégrité du signal
- Conçus pour être compatibles avec les principales plateformes de commutateur et de routeur
- Une construction robuste et des essais rigoureux assurent une fiabilité à long terme
8. Service et soutien
Nous offrons une garantie complète, une livraison rapide et un support technique 24 heures sur 24, 7 jours sur 7. Notre équipe fournit une assistance en matière d'intégration et une vérification de la compatibilité pour assurer un déploiement en douceur.Des réductions sur les commandes en vrac et des options d'étiquetage personnalisées sont disponibles.
9Questions fréquemment posées
Q: Quelle est la distance maximale supportée par ce module émetteur-récepteur optique?
R: Il prend en charge jusqu'à 100m sur OM4 et 70m sur OM3 fibre multimode.
Q: Ce module est-il compatible avec les ports QSFP28?
R: Bien qu'il soit électriquement compatible, veuillez vérifier la prise en charge du système hôte pour les débits 200G et la connectivité MPO-12.
Q: Est-il compatible avec la surveillance du diagnostic numérique (DDM)?
R: Oui, par l'intermédiaire de l'interface I2C et de la conformité CMIS 5.0.
10Précautions
- Évitez l'exposition à l'électricité statique.
- Ne pas déconnecter pendant le fonctionnement pour éviter les dommages à l'émetteur-récepteur.
- Veiller à ce que les connecteurs MPO soient propres pour éviter la dégradation de la liaison optique.
- Conforme aux normes de sécurité laser de classe 1 Ne pas regarder directement avec des instruments optiques.

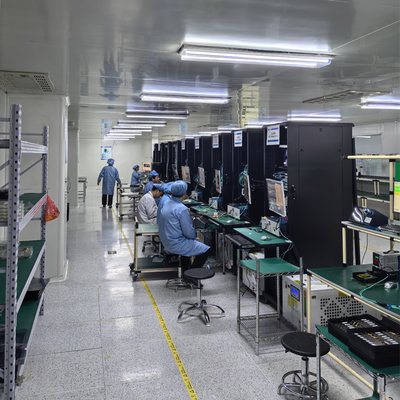

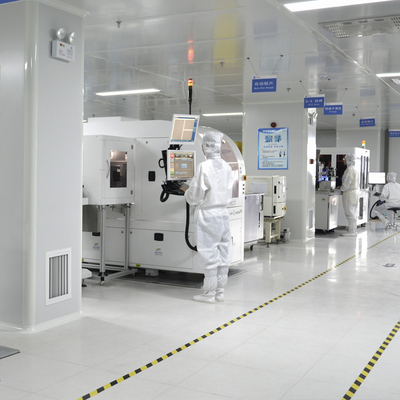

11. Présentation de l'entreprise
Avec plus d'une décennie d'expérience dans l'industrie, nous exploitons une usine de fabrication à grande échelle soutenue par une solide équipe technique.Nous servons une clientèle mondiale avec une large gamme de produits de réseautage originaux et flambant neufsNotre inventaire dépasse les 10 millions d'unités.nous permettant de fournir des produits en grande quantité avec des prix compétitifs et un service fiableNous sommes un distributeur autorisé pour les grandes marques comme Mellanox, Ruckus, Aruba et Extreme.
