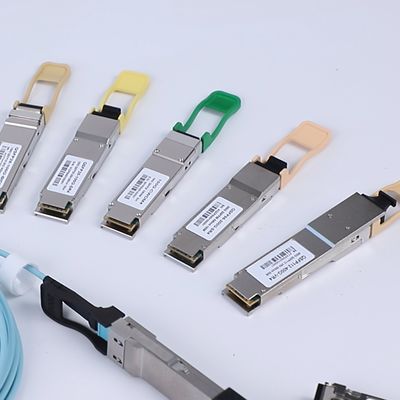

Module d'émetteur-récepteur optique 400G QSFP-DD VR4 à portée de 50 m, PAM4, CMIS 5.0
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| Document: | QSFP-DD 400G VR4.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Mettre en évidence: | 50m portée 400G QSFP-DD VR4,Module de récepteur optique à portée de 50 m |
||
Description de produit

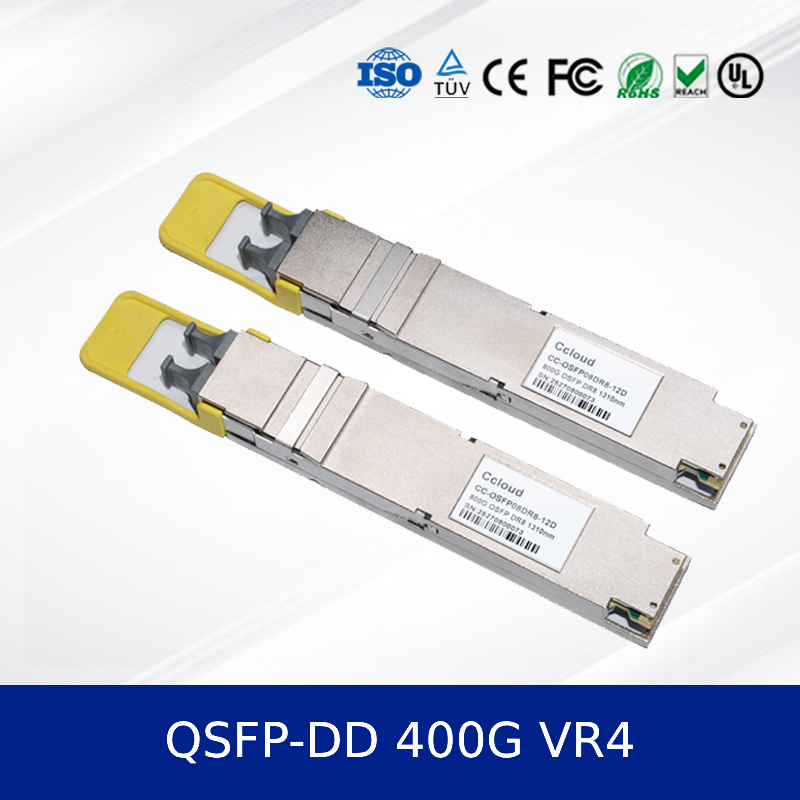

Émetteur-récepteur optique QSFP-DD VR4 400G – Portée 50m, PAM4, CMIS 5.0
1. Aperçu du produit
L'émetteur-récepteur optique QSFP-DD VR4 400G (CC-QSFD04VR4-12D) est un module optique haute performance, enfichable à chaud, conçu pour les réseaux de centres de données et de calcul haute performance de nouvelle génération. Il prend en charge l'Ethernet 400G sur fibre multimode avec une portée allant jusqu'à 50 m sur fibre OM4. L'émetteur-récepteur utilise la modulation PAM4 et est conforme aux dernières normes QSFP-DD MSA et le CMIS 5.0, garantissant une large compatibilité et une pérennité.
2. Caractéristiques clés
- Débit de données : 425 Gbit/s (4x 106,25 Gbit/s)
- Portée : Jusqu'à 50 m sur MMF OM4
- Longueur d'onde : laser VCSEL 850 nm et récepteur PIN
- Connecteur unique MPO-12
- Faible consommation d'énergie : ≤7W (typique)
- Format QSFP-DD enfichable à chaud
- Température de fonctionnement : 0°C à +70°C
- Conforme RoHS 6/6
3. Technologie et normes
L'émetteur-récepteur est basé sur la technologie de modulation PAM4 et prend en charge l'interface électrique 400GAUI-8. Il est entièrement conforme aux normes suivantes :
- IEEE 802.3db & IEEE 802.3bs
- QSFP-DD MSA Hardware Rev 5.0
- Interface de gestion CMIS 5.0
- IEC/EN 60825-1 Classe de sécurité laser 1
4. Principe de fonctionnement
Le module convertit les signaux électriques 8x 53,125 GBaud en quatre voies optiques en utilisant des réseaux VCSEL et le codage PAM4. Les signaux optiques sont transmis via un connecteur MPO-12 sur fibre multimode OM4. Côté récepteur, un réseau de photodiodes PIN convertit les signaux optiques en données électriques avec une récupération d'horloge et de données (CDR) intégrée.
5. Applications
- Réseaux spine-leaf de centres de données
- Grappes de calcul haute performance (HPC)
- Interconnexions d'infrastructure cloud
- Commutation de base et d'agrégation d'entreprise
- Réseaux de tissu d'IA et d'apprentissage automatique
6. Spécifications
| Paramètre | Valeur | Unité |
|---|---|---|
| Débit de données | 425 Gbit/s | Gbit/s |
| Longueur d'onde | 850 nm | nm |
| Portée maximale | 50 | m |
| Connecteur | MPO-12 | - |
| Consommation d'énergie | ≤7 | W |
| Température de fonctionnement | 0 à +70 | °C |
| Modulation | PAM4 | - |
| Conformité | QSFP-DD MSA, CMIS 5.0 | - |
7. Avantages et arguments de vente
- Consommation d'énergie inférieure par rapport aux solutions de carte réseau concurrentes
- Diagnostics améliorés avec l'interface de gestion CMIS 5.0
- Conception robuste prenant en charge les plages de température industrielles
- Rétrocompatibilité avec les ports QSFP28 à l'aide de câbles adaptateurs
- Facteur de forme haute densité idéal pour les déploiements de centres de données évolutifs
8. Service et support
Tous les émetteurs-récepteurs sont assortis d'une garantie de 5 ans. Nous proposons une expédition mondiale, une assistance technique 24h/24 et 7j/7, ainsi qu'un étiquetage et un emballage personnalisés. Des services OEM et ODM sont disponibles pour les commandes en gros.
9. FAQ
Q : Cet émetteur-récepteur est-il compatible avec les ports QSFP28 ?
R : Oui, avec un câble de dérivation MPO-vers-MPO, il peut être utilisé dans les ports QSFP28 prenant en charge 100G SR4.
Q : Quelle est la consommation d'énergie maximale ?
R : Le module consomme ≤7W en fonctionnement normal.
Q : Prend-il en charge la surveillance des diagnostics numériques (DDM) ?
R : Oui, via l'interface CMIS 5.0.
10. Précautions
- Utiliser uniquement avec de la fibre multimode OM3/OM4.
- Éviter de courber la fibre au-delà du rayon de courbure minimal.
- S'assurer que les connecteurs optiques sont propres pour éviter la perte de signal.
- Ne pas dépasser la température de fonctionnement maximale.
- Suivre les précautions ESD lors de la manipulation et de l'installation.
11. Présentation de l'entreprise

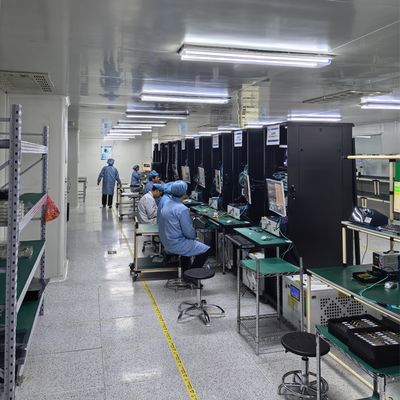

China Cloud Electro Optics Technology Co., Ltd. possède plus de 10 ans d'expérience dans l'industrie du matériel réseau. Nous exploitons une grande usine avec une solide équipe technique et fournissons des produits de grandes marques, notamment Mellanox, Ruckus, Aruba et Extreme. Notre inventaire comprend des commutateurs réseau, des cartes réseau, des points d'accès sans fil, des contrôleurs et des câbles. Nous nous engageons à fournir des prix compétitifs, une qualité fiable et un support technique complet.
