Module émetteur-récepteur optique QSFP-DD 400G DR4 monomode et multimode pour la mise en réseau haute performance
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Document: | QSFP-DD 400G DR4.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Description de produit
Module émetteur-récepteur optique QSFP-DD 400G DR4 — Portée 500 m, faible consommation, CMIS 4.0
1. Aperçu du produit QSFP-DD 400G DR4
Le CC-QSFD04DR4-12D est un module émetteur-récepteur optique haute performance conçu pour les applications Ethernet 400G. Il prend en charge les modes d'agrégation 400G DR4 et de breakout 4x100G sur fibre monomode jusqu'à 500 mètres. Conforme aux normes QSFP-DD MSA et IEEE, ce module optique offre une faible consommation d'énergie, une interface de gestion avancée et des performances fiables pour les centres de données et les réseaux d'entreprise.
2. Principales caractéristiques du QSFP-DD 400G DR4
- Prend en charge le mode breakout 400GBASE-DR4 et 100GBASE-DR
- Connecteur MPO-12 avec face d'extrémité angulée à 8°
- Consommation d'énergie < 8W (cible)
- Température du boîtier de fonctionnement : 0°C à 70°C
- Interface de gestion CMIS 4.0
- Format QSFP-DD enfichable à chaud
3. Technologie et normes QSFP-DD 400G DR4
Le module est conforme aux normes IEEE 802.3-2022, QSFP-DD MSA et CMIS 4.0. Il utilise la modulation PAM4 et intègre des lasers EA-DFB refroidis et des photodiodes PIN pour une intégrité du signal supérieure. Ce module émetteur-récepteur optique prend en charge les interfaces électriques 400GAUI-8 et 100GAUI-2.
4. Principe de fonctionnement
L'émetteur-récepteur convertit huit voies électriques PAM4 de 26,5625 GBd en quatre canaux optiques de 53,125 GBd à l'aide d'une boîte de vitesses DSP interne. En mode breakout, il prend en charge quatre canaux 100G indépendants. Le module optique assure un faible BER avec la prise en charge FEC intégrée.
5. Applications du QSFP-DD 400G DR4
- Interconnexions de centres de données
- Interconnexions de commutateurs et de routeurs
- Réseaux informatiques haute performance
- Infrastructure cloud
6. Spécifications du QSFP-DD 400G DR4
| Paramètre | Valeur |
|---|---|
| Débit de données | 400G (breakout 4x100G) |
| Longueur d'onde | 1304,5–1317,5 nm |
| Distance maximale | 500 m sur SMF |
| Connecteur | MPO-12 |
| Consommation d'énergie | < 8W |
| Facteur de forme | QSFP-DD |
7. Avantages
- La conception à faible consommation réduit les coûts d'exploitation
- Rétrocompatible avec les ports QSFP28 et QSFP+
- Haute fiabilité avec les lasers EA-DFB refroidis
- Gestion robuste via CMIS 4.0
8. Service et support
Nous offrons une garantie de 3 ans, une expédition mondiale et une assistance technique 24h/24 et 7j/7. La configuration personnalisée et les remises sur les commandes en gros sont disponibles.
9. FAQ
Q : Ce module est-il compatible avec les ports QSFP28 ?
R : Oui, le facteur de forme QSFP-DD est mécaniquement et électriquement compatible avec QSFP28 et QSFP+.
Q : Quel est le débit de données maximal par canal ?
R : Chaque canal prend en charge 106,25 Gb/s en mode optique et 53,125 Gb/s électriquement.
Q : Prend-il en charge le FEC ?
R : Oui, il nécessite un FEC côté hôte basé sur RS(544,514) pour la correction des erreurs.
10. Précautions
- Évitez de plier la fibre au-delà du rayon de courbure minimal
- Assurez une manipulation ESD appropriée lors de l'installation
- Fonctionnez dans les plages de température et de tension spécifiées
- Utilisez un équipement hôte et un micrologiciel compatibles

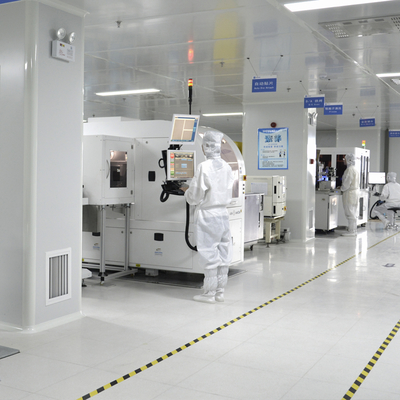

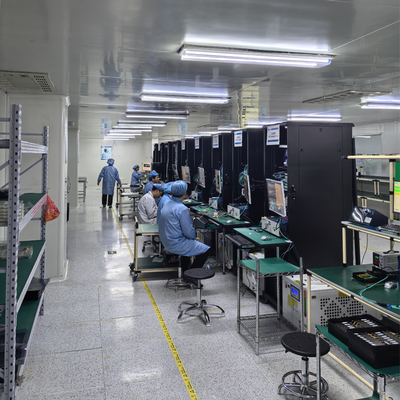

11. Présentation de l'entreprise
Avec plus d'une décennie d'expérience dans l'industrie, nous exploitons une grande usine de fabrication soutenue par une solide équipe technique. Nous sommes partenaires de grandes marques, notamment Mellanox, Ruckus, Aruba et Extreme. Notre portefeuille de produits comprend des commutateurs réseau, des adaptateurs, des points d'accès sans fil, des contrôleurs et des câbles. Nous maintenons un inventaire de 10 millions de dollars pour assurer une livraison rapide et offrons des prix compétitifs ainsi qu'un support client et technique 24h/24 et 7j/7. Nos équipes de vente et d'ingénierie professionnelles ont établi une réputation de confiance sur le marché mondial.
