Module émetteur-récepteur optique OSFP SR4 400G à haut débit pour Ethernet de centre de données
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 400g QSFP112 SR4 |
| Document: | 400G OSFP SR4.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50pcs |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | Module de rédaction optique | Modèle no.: | CC-QSFP04DR4-12D |
|---|---|---|---|
| Performance: | 400g QSFP112 SR4 | Vitesse: | 400g |
| Spécification: | 400 * 265 * 100 mm | À chaud: | Oui |
| Tension d'alimentation: | 3,3 V | Température de boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
| Mettre en évidence: | Émetteur-récepteur optique OSFP SR4 400G,Module émetteur-récepteur optique 400G haute vitesse |
||
Description de produit

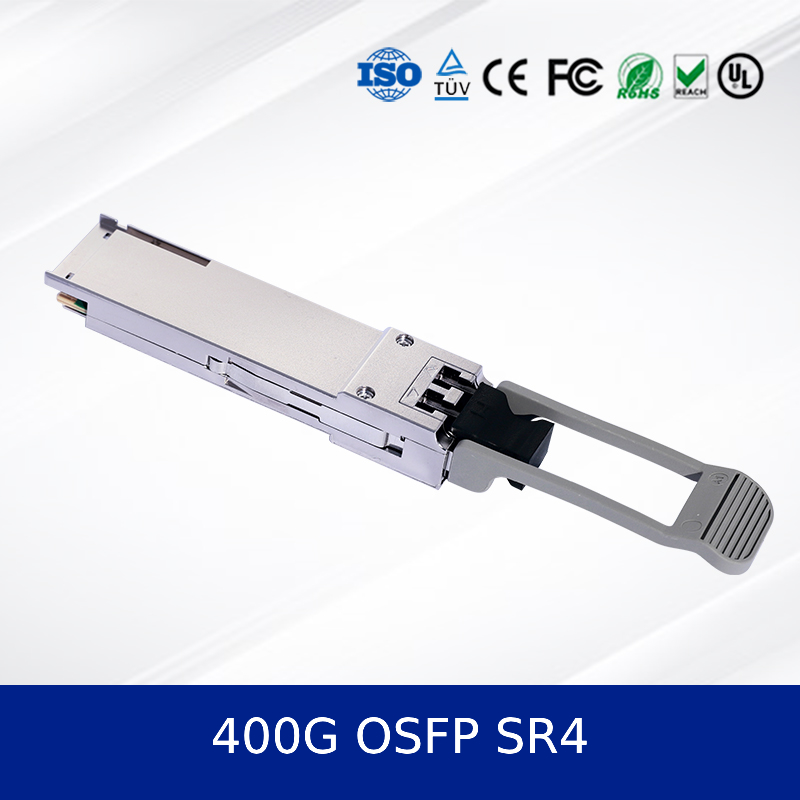

Module émetteur-récepteur optique OSFP SR4 400G
Le Module émetteur-récepteur optique CC-OSFP04SR4-12D est une solution haute performance, enfichable à chaud, conçue pour les centres de données de nouvelle génération et les réseaux à haut débit. Il prend en charge les applications Ethernet 400G et InfiniBand NDR avec une portée allant jusqu'à 100 m sur fibre OM4. Conçu pour la fiabilité et l'efficacité, ce module optique intègre la technologie PAM4 avancée et est conforme aux normes de l'industrie, notamment OSFP MSA et CMIS 5.0.
Principales caractéristiques
- Format OSFP enfichable à chaud
- 4 voies électriques et optiques 100G PAM4
- Faible consommation d'énergie : 8,5 W (400 G) / 6,5 W (200 G)
- Prend en charge jusqu'à 100 m sur fibre multimode OM4
- Diagnostics numériques via l'interface I2C
- Conforme RoHS
Technologie
Le module utilise la technologie PAM4 (Pulse Amplitude Modulation 4-level) pour la transmission de données à haut débit sur quatre canaux optiques parallèles. Il est conforme aux normes IEEE 802.3db/D3.0 et IEEE 802.3ck, garantissant l'interopérabilité et les performances dans les environnements exigeants.
Principe de fonctionnement
L'émetteur-récepteur convertit les signaux électriques en signaux optiques à l'aide d'émetteurs basés sur VCSEL. Chacune des quatre voies fonctionne à 53,125 GBaud, transmettant une lumière modulée PAM4 sur fibre multimode. Côté récepteur, les signaux optiques sont reconvertis en données électriques avec amplification intégrée et récupération d'horloge.
Applications
- Interconnexions de centres de données
- Calcul haute performance (HPC)
- Réseaux InfiniBand NDR
- Commutateurs et routeurs Ethernet 400G
- Configurations de dérivation pour 4x100GbE
Spécifications
| Paramètre | Valeur |
|---|---|
| Format | OSFP |
| Débit de données | 400 Gbit/s |
| Longueur d'onde | 850 nm |
| Distance maximale | 100 m (OM4) |
| Consommation d'énergie | 8,5 W (400 G), 6,5 W (200 G) |
| Interface | MPO-12 APC |
| Température de fonctionnement | 0 °C à 70 °C |
Avantages
- Consommation d'énergie inférieure à celle des modules émetteurs-récepteurs optiques
- Densité de ports élevée avec le format OSFP
- Compatibilité descendante avec le mode 200G utilisant des séparateurs de fibre
- Conforme à la dernière interface de gestion CMIS
Service et assistance
Nous offrons une garantie de 3 ans, une expédition mondiale et une assistance technique 24 h/24 et 7 j/7. Notre équipe fournit une assistance à l'intégration et une vérification de la compatibilité pour garantir un déploiement transparent.
Foire aux questions
Quelle est la distance maximale prise en charge ?
Ce 800g osfp module prend en charge jusqu'à 70 m sur fibre multimode OM3 et 100 m sur fibre multimode OM4.
Est-il compatible avec les modes 200G ?
Oui, il peut fonctionner comme un émetteur-récepteur 200G lorsqu'il est utilisé avec un câble séparateur à 2 fibres.
Quelle interface de gestion utilise-t-il ?
Il utilise la spécification CMIS (Common Management Interface Specification) Rev 5.0 ou supérieure.
Précautions
- Assurez-vous que les connecteurs de fibre sont propres pour éviter la perte de signal.
- Ne dépassez pas la température de fonctionnement maximale de 70 °C.
- Vérifiez la compatibilité du système hôte avant l'installation.
- Suivez les précautions ESD lors de la manipulation.
Présentation de l'entreprise

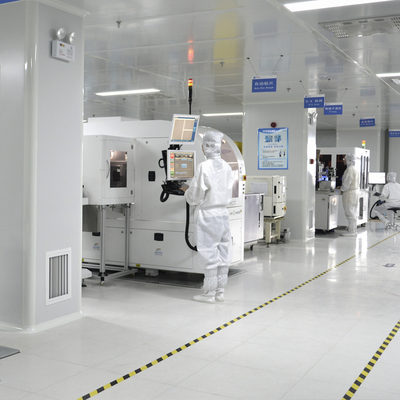

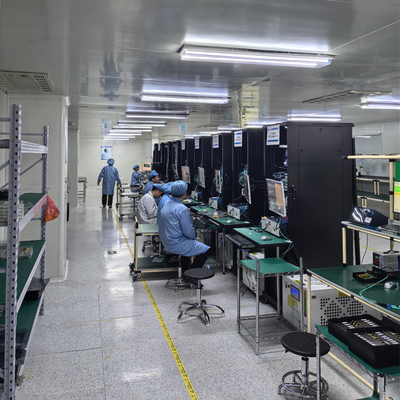

China Cloud Electro Optics Technology Co., Ltd. possède plus de dix ans d'expérience dans l'industrie du matériel réseau. Avec une grande usine de fabrication et une solide équipe de R&D, nous nous spécialisons dans la production d'émetteurs-récepteurs optiques et d'équipements réseau de haute qualité. Notre portefeuille de produits comprend des commutateurs, des adaptateurs réseau, des points d'accès sans fil et des câbles neufs de marques leaders telles que Mellanox, Ruckus, Aruba et Extreme.
Nous maintenons un vaste inventaire de plus de 10 millions d'unités, ce qui nous permet de fournir des produits en grandes quantités et dans diverses configurations. Notre engagement envers des prix compétitifs et un service client fiable nous a établis comme un partenaire de confiance sur les marchés mondiaux.
