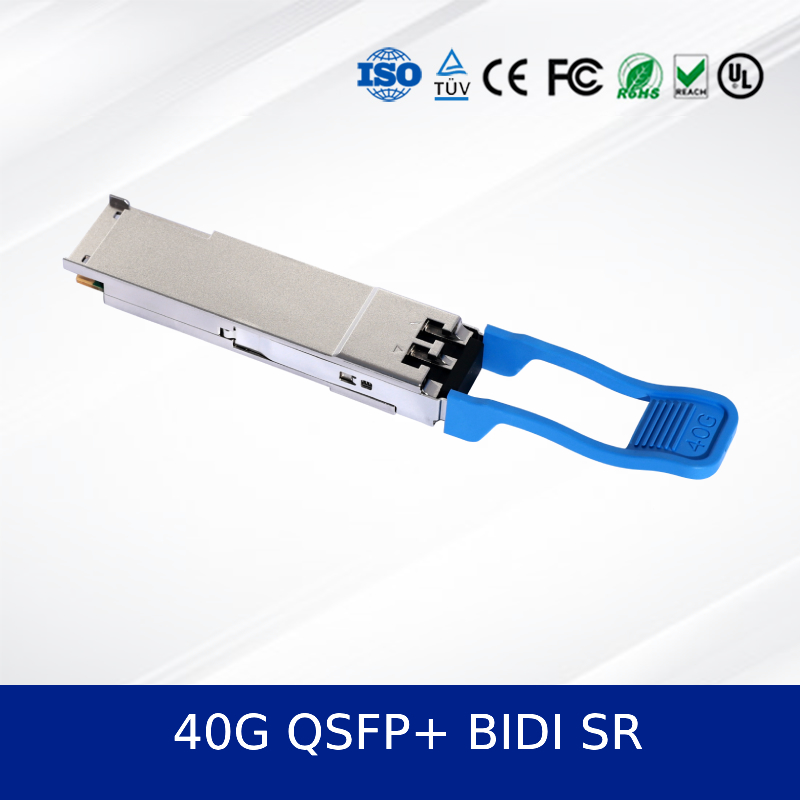

Ethernet haute performance 40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR Module émetteur-récepteur optique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 40G QSFP + Bidi Sr |
| Document: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | module de rédaction optique | Modèle n °: | CC-QJJ110L-SD |
|---|---|---|---|
| Performance: | 40G QSFP + Bidi Sr | Vitesse: | 40g |
| Spécification: | 400 * 265 * 100 mm | Chaud-que l'on peut brancher: | Oui |
| Tension d'alimentation: | 3,3 V | Température du boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
Description de produit
Module d'émetteur-récepteur optique 40Gb/s QSFP+ BIDI 850/908nm
1. 40G QSFP+ BIDI SR Vue d'ensemble du produit
Le CC-QJJ110L-SD est un module émetteur-récepteur optique bidirectionnel (BIDI) QSFP+ 40Gb/s de haute performance conçu pour les applications de réseautage de centre de données et d'entreprise à grande vitesse.Il prend en charge la technologie à double longueur d'onde (850nm/908nm) sur une seule chaîne de fibreCe module optique fonctionne sur une alimentation de 3,3 V et est logé dans un boîtier métallique robuste pour une durabilité accrue.
2. 40G QSFP+ BIDI SR Caractéristiques clés
- Prend en charge le débit de données de 40 Gbps avec la conversion de 4x10G NRZ en 2x20G NRZ
- Facteur de forme QSFP+ branché à chaud
- Portée jusqu'à 70m sur OM3 et 100m sur OM4 fibre multimode
- Interface optique bidirectionnelle à double longueur d'onde basée sur VCSEL
- Surveillance numérique du diagnostic avec interruptions masquables
- Faible consommation d'énergie: maximum 3,5 W
- Température du boîtier de fonctionnement: de 0°C à 70°C
- Conforme à la réglementation RoHS II
3. 40G QSFP+ BIDI SR Technologie et normes
Ce module d'émetteur-récepteur optique est conforme aux normes QSFP + MSA et utilise la modulation NRZ. Il prend en charge la communication bidirectionnelle sur une seule fibre via le multiplexage par division de longueur d'onde (WDM).L'appareil est conçu pour répondre aux normes de sécurité laser de classe 1 selon les réglementations IEC 60825-1 et FDA.
4. 40G QSFP+ BIDI SR Principe de fonctionnement
Le module convertit les signaux d'entrée électriques 4x10,3125 Gbps en signaux optiques 2x20,625 Gbps en utilisant deux longueurs d'onde différentes (850 nm et 908 nm).Ils sont transmis et reçus sur une seule interface de fibre LCLe DSP intégré assure l'intégrité du signal et les capacités de surveillance.
5. 40G QSFP+ BIDI SR Applications
- Les interconnexions des centres de données et les architectures à feuille vertébrale
- Des clusters de calcul haute performance (HPC)
- Aggrégation des réseaux d'entreprise
- Réseaux d'infrastructure et de stockage en nuage (SAN)
6. 40G QSFP+ BIDI SR Spécifications
| Paramètre | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|
| Voltage d'alimentation | 3.135 | 3.3 | 3.465 | V |
| Consommation d'électricité | - | - | 3.5 | W |
| Tx Puissance de sortie | - Il y en a six.2 | - | 4 | dBm |
| Sensibilité du récepteur | - | - | - Il y en a 7.1 | dBm |
| Température de fonctionnement | 0 | 25 | 70 | °C |
7. Avantages
- La conception bidirectionnelle réduit le nombre de fibres et le coût des infrastructures
- Une faible consommation d'énergie améliore l'efficacité énergétique
- Un boîtier en métal robuste améliore les performances thermiques et la fiabilité
- La surveillance numérique permet le diagnostic et la maintenance en temps réel
- Compatible avec les principaux commutateurs et routeurs OEM
8. Service et soutien
Nous offrons une garantie de 3 ans sur tous les modules d'émetteurs-récepteurs optiques.Les prix en vrac et les options OEM sont disponibles.
9Questions fréquemment posées
Q: Quelle est la distance maximale supportée par ce module optique?
R: Il prend en charge jusqu'à 70m sur OM3 et 100m sur OM4 fibre.
Q: Ce module est-il compatible avec les commutateurs Cisco/Juniper/?
R: Oui, il est conçu pour être compatible avec les grandes marques. Veuillez confirmer la compatibilité spécifique au modèle.
Q: Est-il compatible avec la surveillance du diagnostic numérique (DDM)?
R: Oui, il fournit une prise en charge complète du DDM pour la surveillance en temps réel.
10Précautions
- Évitez les décharges électrostatiques (ESD) lors de la manipulation
- Ne pas exposer le faisceau laser aux yeux ou à la peau
- Fonctionner dans les plages de température et de tension spécifiées
- Utilisez uniquement des câbles et des connecteurs en fibre optique compatibles
