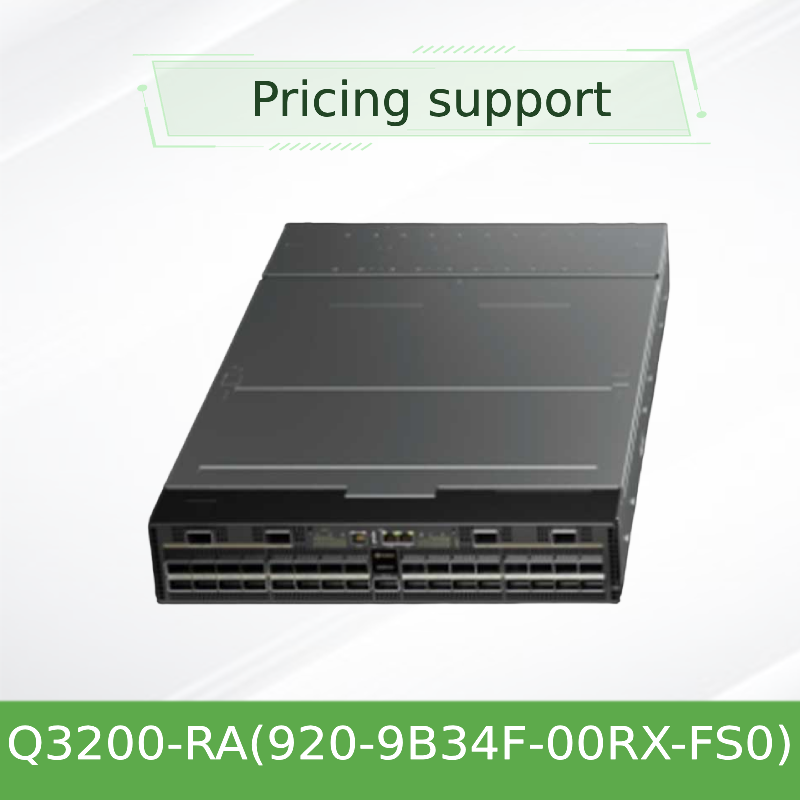

NVIDIA Q3200-RA 800Gb/s Commutateur InfiniBand -- 72 ports, 57,6 Tb/s Chassis à double commutateur
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | Q3200-RA (920-9B34F-00RX-FS0) |
| Document: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | Q3200-RA (920-9B34F-00RX-FS0) | taux de transmission: | 800g |
|---|---|---|---|
| Ports: | 36 | Fonction: | LACP, support empilable, VLAN |
| Technologie: | Infiniband | Vitesse maximale: | XDR |
| Forfait Transport: | Emballage | Spécification: | 43.6 * 433.2 * 590,6 mm |
| Marque déposée: | Millanox | ||
| Mettre en évidence: | Commutateur InfiniBand NVIDIA 800 Gb/s,Commutateur InfiniBand à 72 ports 57,6 Tb/s |
||
Description de produit
Commutateur InfiniBand NVIDIA Q3200-RA 800 Gb/s
Châssis à double commutateur 72 ports, 57,6 Tb/s pour fabrics IA Leaf et HPC
72 ports XDR sur 36 cages OSFP (2 * 36 par système)
57,6 Tb/s capacité totale de commutation (2 * 28,8 Tb/s)
2U châssis à encombrement optimisé
4 * blocs d'alimentation (PSU) redondants, remplaçables à chaud
Double ASIC deux commutateurs Quantum-3 indépendants dans un seul châssis
Présentation du produit
Le NVIDIA Q3200-RA est une plateforme de commutation InfiniBand 2U à double système, alimentée par deux ASIC NVIDIA Quantum-3 indépendants. Il fournit 72 ports XDR à 800 Gb/s sur 36 cages OSFP — chaque ASIC gérant 36 ports (28,8 Tb/s). Cette architecture unique fait du Q3200-RA le commutateur leaf idéal pour les topologies fat-tree à deux niveaux, offrant une excellente densité, une efficacité énergétique remarquable et des réductions de coûts pour l'entraînement de l'IA, le HPC et les fabrics de centres de données d'entreprise.
Caractéristiques principales
Châssis à double système
Deux commutateurs Quantum-3 indépendants de 36 ports dans un seul boîtier 2U
Ports XDR 800 Gb/s
72 ports sur 36 cages OSFP, prenant en charge 400 Gb/s (NDR) et 800 Gb/s (XDR)
57,6 Tb/s agrégés
Chaque commutateur fournit un débit non bloquant de 28,8 Tb/s
Redondant et remplaçable à chaud
4 alimentations (flux d'air C2P) et 5 ventilateurs avec redondance N+1
Technologie
ASIC Quantum-3 (x2) : Chaque Q3200-RA intègre deux ASIC de commutation NVIDIA Quantum-3, chacun pilotant 36 ports à 800 Gb/s. La conception à double ASIC permet au châssis de fonctionner comme deux commutateurs indépendants ou d'être géré comme une entité logique unique avec UFM. Chaque ASIC prend en charge SHARPv3 pour l'accélération du calcul au sein du réseau, ainsi qu'un routage adaptatif avancé et le contrôle de l'encombrement.
Déploiements types
- Leaf dans une topologie Fat-Tree à deux niveaux : Associez-le à des spines Q3400-RA pour concevoir des fabrics économiques et à haut radix
- Clusters d'IA à espace restreint : Le format 2U offre 72 ports avec un encombrement minimal en rack
- Environnements à vitesses mixtes : Interconnectez facilement les terminaux NDR et XDR grâce à l'auto-négociation
- Centres de données d'entreprise : Idéal pour les charges de travail de l'industrie manufacturière, de la finance et de la recherche nécessitant une faible latence déterministe
Spécifications
| Catégorie | Détail |
|---|---|
| Densité de ports | 72 ports XDR (800 Gb/s) sur 36 cages OSFP (2 * 36 par commutateur) |
| Capacité de commutation | 57,6 Tb/s agrégés (28,8 Tb/s par commutateur indépendant) |
| Facteur de forme | Montage en rack 2U (3,64" H * 17,24" L * 26,77" P) / 680 mm de profondeur |
| Poids (entièrement équipé) | 23 kg (avec 4 blocs d'alimentation) |

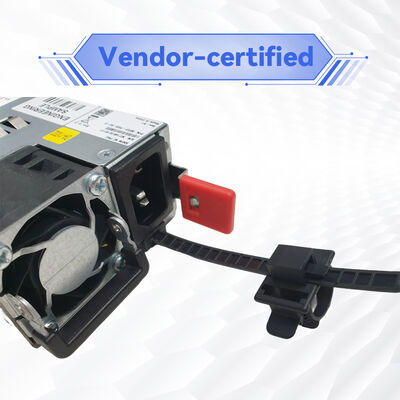

| Alimentation (PSU) | 4 * 2000 W CA, flux d'air C2P, 200-240 V ~ 50/60 Hz |
| Température de fonctionnement | 0 °C à 35 °C (flux d'air inversé) |
| Gestion | NVOS (NVUE), UFM, console série (RJ45), USB 2.0, deux ports de gestion 1GbE |
Compatibilité
| Composant / Écosystème | Compatibilité | Remarques |
|---|---|---|
| Cartes réseau (NIC) | ConnectX-8 (XDR), ConnectX-7 (NDR), ConnectX-6 (HDR) | Avec négociation de vitesse |
| Optiques et câbles | OSFP, OSFP vers OSFP, cuivre actif/passif | Monomode / multimode |
| Gestion | NVOS (NVUE), UFM, SNMP, API REST | Prise en charge de la console série |
Guide de sélection
| SKU | Description | Flux d'air |
|---|---|---|
| 920-9B34F-00RX-FS0 | Q3200-RA, 2U, 72 ports XDR (2 * 36), 4 PSU, géré | C2P (connecteur vers alimentation) |
| 930-9SKIT-00LO-00C | Kit de rails sans outil pour Q3200 2U | — |
| 930-9SPSU-00RA-00A | Bloc d'alimentation CA 2000 W (C2P) pour Quantum-3 | C2P |
Avantages
- Densité 2U, 72 ports : Deux fois moins d'espace rack que les solutions 4U équivalentes — TCO réduit
- Flexibilité double ASIC : Fonctionne comme deux commutateurs indépendants ou comme un fabric unifié avec UFM
- Protection des investissements : La prise en charge des vitesses mixtes NDR/XDR protège l'infrastructure existante
- Accélération SHARPv3 : Réduit le temps d'entraînement de l'IA en déchargeant les opérations collectives
Service et assistance
Hong Kong Starsurge Group Co., Limited assure une assistance complète tout au long du cycle de vie des commutateurs NVIDIA Q3200-RA, comprenant le conseil avant-vente, la logistique mondiale, le support technique, la formation et les services de garantie.
Foire aux questions
Quelle est la différence entre le Q3200-RA et le Q3400-RA ?
Le Q3200-RA est un châssis 2U doté de deux commutateurs indépendants (72 ports au total) — idéal pour un rôle leaf ou des fabrics de plus petite taille. Le Q3400-RA est un châssis 4U doté de 144 ports — idéal pour les rôles spine dans des fabrics plus étendus.
Puis-je utiliser des optiques NDR avec le Q3200-RA ?
Oui. Les ports prennent en charge les optiques et câbles NDR (400 Gb/s) et XDR (800 Gb/s). Utilisez la commande 'connection-mode ndr' dans NVOS pour les liaisons NDR.
