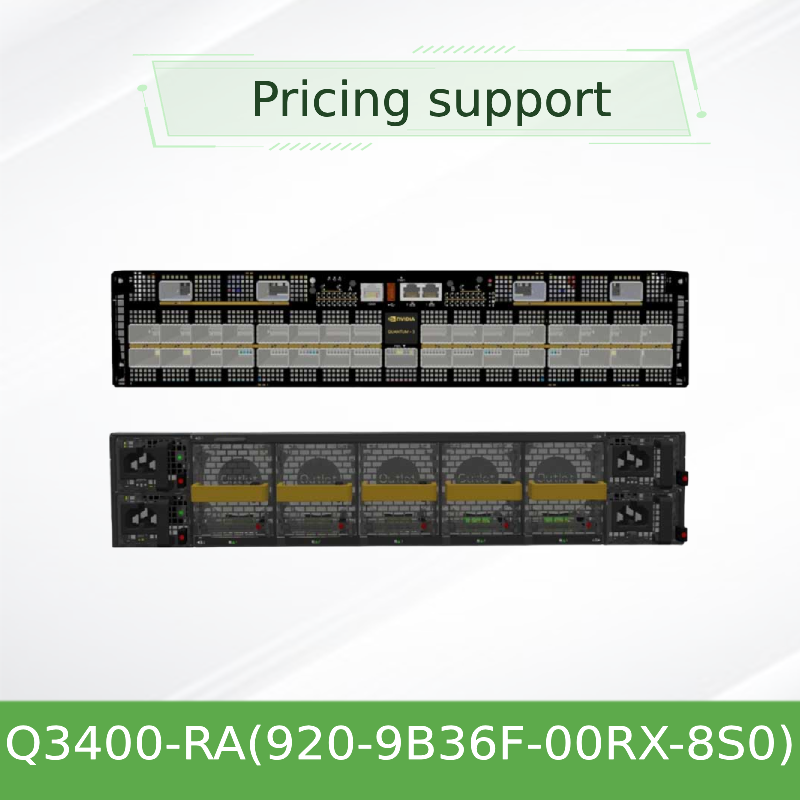

NVIDIA Q3400-RA Spine Switch: débit de 115,2 Tb/s pour les centres de données évolutifs
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | Q3400-RA (920-9B36F-00RX-8S0) |
| Document: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | Q3400-RA 920-9B36F-00RX-8S0 | taux de transmission: | 800 Go |
|---|---|---|---|
| Ports: | 72 | Fonction: | LACP, support empilable, VLAN |
| Technologie: | Infiniband | Vitesse maximale: | XDR |
| Forfait Transport: | Emballage | Spécification: | 43.6 * 433.2 * 590,6 mm |
| Marque déposée: | Millanox | Origine: | Chine |
| Mettre en évidence: | NVIDIA Q3400-RA Spine Switch est une plateforme de téléchargement,NVIDIA Spine Switch 115,2 Tb/s |
||
Description de produit
NVIDIA Q3400-RA Spine Switch: débit de 115,2 Tb/s pour les centres de données évolutifs
Le NVIDIA Q3400-RA est un système de commutation XDR InfiniBand à haut radix, 800Gb/s alimenté par l'ASIC NVIDIA Quantum-3. Conçu pour les environnements IA et HPC les plus exigeants,le châssis 4U fournit 144 ports sur 72 cages OSFPAvec SHARPv3 intégré, routage adaptatif et isolation de performance,Le Q3400-RA est le pilier idéal pour les centres de données de nouvelle génération..
Principales spécifications
- 144 ports XDRplus de 72 cages OSFP
- 115.2 Tb/scapacité totale de commutation
- 4Ufacteur de forme optimisé pour les racks
- 8 × fournisseur de servicesles sources d'alimentation redondantes et échangeables à chaud;
- Prêt pour l'UFMGestion des FNM en bande
Principales caractéristiques
- Ports à haute densité de 800 Gb/s:144 ports XDR (200 Gb/s par voie) dans 72 cages OSFP, prenant en charge les optiques 400G et 800G
- Le système ASIC Quantum-3:200G SerDes de pointe, SHARPv3 pour l'accélération collective et le calcul avancé en réseau
- 115.2 Tb/s sans blocage:Largeur de bande de bisection complète avec une faible latence déterministe, idéale pour une formation d'IA massivement parallèle
- Résiduel et échangeable à chaud:8 sources d'alimentation (circulation d'air C2P) et 10 ventilateurs; redondance N+1 avec remplacement à temps mort nul
- Port FNM prêt à UFM:Port dédié de gestion en bande (OSFP) pour NVIDIA Unified Fabric ManagerTM (UFM)
- Topologies flexibles:Prend en charge Fat-Tree, Dragonfly+, Torus multidimensionnel et plus encore - préparé pour la colonne vertébrale/feuille
Vue d'ensemble de la technologie
Le système ASIC Quantum-3:Le Q3400-RA tire parti de 200Gb/s par voie SerDes, fournissant 800Gb/s par port OSFP. Combiné avec NVIDIA SHARPv3 (Protocole d'agrégation et de réduction hiérarchique évolutifs), le Q3400-RA est équipé d'un système de connexion à haut débit.Il accélère les opérations collectives en déchargeant MPI et les primitives d'apprentissage profond directement dans le réseauLe routage adaptatif et le contrôle de la congestion assurent des performances constantes même dans les tissus congestionnés.
Gestion dans la bande:Le port FNM (Fabric Network Management) du panneau avant fournit un accès UFM dédié sans consommer de ports de données, simplifiant la conception de la topologie et permettant une télémétrie avancée.
Des déploiements typiques
- La colonne vertébrale du gros arbre gras:Connectez jusqu'à 10 368 NIC ConnectX-8 dans une topologie à deux niveaux
- Des groupes de formation en IA:NVIDIA DGX et HGX superpod avec 800 Gbps par liaison
- L'informatique à haute performance:Accélérer la météo, la dynamique moléculaire et les simulations des éléments finis
- Centres de données cloud et d'entreprise:Construire des réseaux évolutifs et à faible latence pour la finance, la fabrication et la recherche
Compatibilité
| Composant / écosystème | Compatibilité |
|---|---|
| NIC | ConnectX-8, ConnectX-7, ConnectX-6 (avec négociation rapide) |
| Optique et câbles | OSFP, OSFP à OSFP, cuivre actif/passif, mode unique/multi-mode |
| La gestion | Le système de gestion de l'information est basé sur les systèmes de gestion de l'information. |
| Topologies | Fat-Tree, Dragonfly+, Torus et personnalisé |
| Les normes | Spécification de l'architecture InfiniBand 1.5, RoHS, CE, FCC, VCCI, cTUVus |
Spécifications techniques
| Catégorie | Détails |
|---|---|
| Densité des ports | 144 ports XDR (800 Gb/s) sur 72 cages OSFP |
| Capacité de commutation | 115.2 Tb/s |
| Facteur de forme | Montage à support 4U (7" H × 17,24" W × 33,5" D) / profondeur de 850 mm |
| Poids (entièrement peuplé) | 60 kg (avec 8 unités de service) |
| Utilisateur public | 8 × 2000 W CA, débit d'air C2P, 200-240 V ~ 50/60 Hz |
| Ventilateurs | 10 unités de ventilateur à chaud, flux d'air C2P |
| Puissance typique (ATIS) | 2.9 kW (câbles passifs) ; 7 kW (câbles actifs) |
| La gestion | Les systèmes de navigation sont les suivants:0, I2C, deux ports MGT 1GbE |
| Température de fonctionnement | 0°C à 35°C (circulation inverse de l'air); non opérationnel: -40°C à 70°C |
| Niveau sonore | 78.4 dBA @ conditions nominales (ISO 7779) |
| Réglementation | Les produits doivent être soumis à des contrôles d'éthique et d'éthique. |
| Kit de rails | 930-9SKIT-00LO-00B (sans outil, profondeur de rack de 700 à 800 mm) |
* Certaines valeurs sont typiques. Veuillez confirmer les spécifications exactes avec votre représentant NVIDIA.
Guide de sélection
| Unité de production | Définition | Flux d'air | Profondeur du support |
|---|---|---|---|
| Pour les appareils à commande numérique, le numéro de série est le numéro de série de l'appareil. | Q3400-RA, 4U, 144 ports XDR, 8 PSU, géré, débit d'air C2P | C2P (connecteur-alimentation) | Profondeur standard (850 mm) |
| Le nombre de personnes concernées par les mesures de sécurité est fixé par le règlement (CE) no 45/2001 du Conseil. | Kit de rails sans outil pour 4U Q3400 | - Je ne sais pas. | 700 à 800 mm |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | L'unité d'alimentation en courant alternatif de 2000 W (C2P) pour Quantum-3 | C2P | - Je ne sais pas. |
| Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail. | Unité de ventilation (C2P) pour les systèmes refroidis par air XDR | C2P | - Je ne sais pas. |
Les avantages
- Radix inégalé:144 ports en 4U - moins de commutateurs, moins cher, câblage plus simple
- Compatible à terme:Prend en charge les optiques NDR et XDR, protège l'investissement
- Accélération SHARPv3:Réduit le temps de formation de l'IA jusqu'à 20%
- Gestion simplifiée:NVOS avec NVUE, ZTP et intégration UFM
- Soutien mondial:Assistance technique 24 heures sur 24, 7 jours sur 7, RMA et services sur place
Service et soutien
Hong Kong Starsurge Group Co., Limited fournit une prise en charge complète du cycle de vie des commutateurs NVIDIA Q3400-RA:
- Conseil avant vente:La conception de la topologie, la planification de l'alimentation et du refroidissement et l'analyse du ROI
- Logistique et livraison:Expédition mondiale avec suivi et dédouanement
- Assistance technique:Diagnostic à distance, remplacement sur place et mises à jour du micrologiciel
- Formation:Des ateliers certifiés NVIDIA (laboratoires pratiques, administration UFM)
- La garantie:Garantie matérielle standard d'un an (options étendues disponibles)
Questions fréquemment posées
Quelle est la différence entre Q3400-RA et Q3200-RA?
Le Q3400-RA est un châssis 4U avec 144 ports (115,2 Tb/s) - idéal pour les rôles de colonne vertébrale.
Je peux utiliser l'optique NDR avec le Q3400-RA?
Oui. Les ports prennent en charge les optiques et les câbles NDR (400 Gb/s) et XDR (800 Gb/s). Pour les connexions NDR, utilisez la commande `connection-mode ndr` dans NVOS.
Le Q3400-RA est-il géré ou non?
Il s'agit d'un commutateur entièrement géré avec NVOS (NVUE) et prend en charge à la fois la gestion hors bande (1GbE MGT) et en bande (FNM).
Quel est le port FNM?
Le port Fabric Network Management est un port OSFP InfiniBand dédié pour la connectivité UFM, préservant tous les ports standard pour le trafic de données.
Quel est le délai de livraison typique?
Les articles en stock sont expédiés dans un délai de 5 à 7 jours ouvrables.
Précautions et sécurité
- Poids:Le Q3400-RA pèse 60 kg. Utilisez toujours un ascenseur serveur et au moins deux personnes lors du montage de rack
- Flux d'air:Utilisez uniquement des alimentateurs et des ventilateurs à air C2P
- Le pouvoir:Déconnectez les 8 fils d'alimentation avant l'entretien.
- Température:Ne pas utiliser au-dessus de 35°C. Surveillez les seuils de température des ASIC (Avertissement: 105°C, Critical: 120°C)
- Décharge électrostatique:Utilisez une protection ESD lorsque vous manipulez des cartes et des émetteurs-récepteurs
À propos de Hong Kong Starsurge Group Co., Limited
Fondée en 2008, Starsurge est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.et clients d'entreprises dans le monde entierAvec une équipe de vente et technique expérimentée, nous fournissons des solutions de réseau sur mesure - des commutateurs et des NIC à l'IoT et aux logiciels personnalisés - soutenues par un support multilingue et une livraison mondiale.Le client d'abord, axée sur la qualité et axée sur l'innovation.
Matrice de compatibilité
| Produit NVIDIA | Compatible avec le Q3400-RA | Les notes |
|---|---|---|
| ConnectX-8 (XDR) | ✓ 800 Gb/s au maximum | Mode XDR natif |
| ConnectX-7 (NDR) | ✓ 400 Gb/s (mode de connexion ndr) | Il faut changer de mode |
| Les données de base sont fournies par les autorités compétentes de l'État membre. | ✓ | Support de classe 8 (33W) |
| Le nombre de points de contact doit être identifié. | ✓ | Les câbles passifs/actifs |
| UFM 3.5 | ✓ | Connectivité des ports FNM |
| NVOS / ONIE | ✓ | Les données sont fournies par les autorités compétentes de l'État membre. |
Liste de vérification de l'acheteur
- Profondeur du support:Assurer une profondeur de 850 mm (33,5 ") et une portée de 700-800 mm
- Le pouvoir:200-240 V CA, 10 A par alimentation électrique.
- Flux d'air:Vérifiez que le flux d'air C2P (connecteur à alimentation) correspond à votre centre de données
- Optique:Commander des émetteurs-récepteurs OSFP ou des câbles de rupture par nombre de ports
- Gestion:La console de série (RJ45) et les ports MGT 1GbE doubles sont prêts
- Réfrigération:Température ambiante ≤ 35°C, bonne écoulement de l'air
