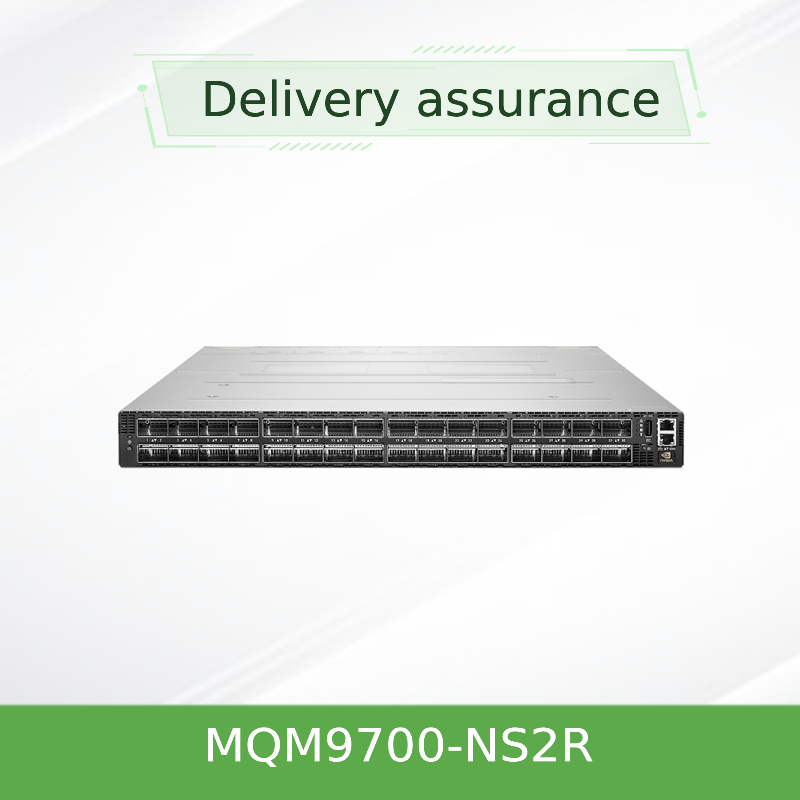

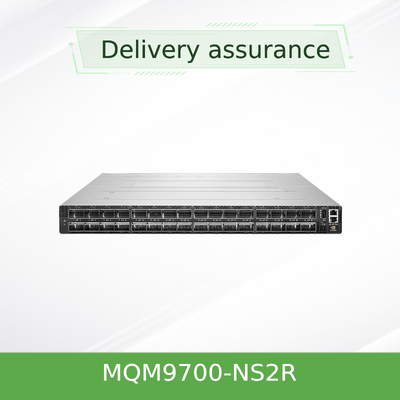

Commutateur InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400 Gb/s – 64 ports NDR, flux d'air C2P, gestion intégrée
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Document: | MQM9700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marque: | Millanox |
|---|---|---|---|
| Connectivité de liaison montante: | 400 Gbps | Nom: | Commutateur de réseau d'InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S pour le serveur |
| Mot clé: | Commutateur de réseau Mellanox | Configuration du port: | 64x 400g, 32x OSFP |
| Mettre en évidence: | NVIDIA Quantum-2 InfiniBand commutateur 400Gb/s,Commutateur InfiniBand NDR 64 ports,Commutateur InfiniBand à flux d'air C2P |
||
Description de produit
NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s Commutateur à bande Infini
MQM9700-NS2R 400Gb/s InfiniBand Switch - commutateur géré NDR à 64 ports avec un débit global de 51,2 Tb/s, un flux d'air C2P (connecteur à alimentation) et un gestionnaire de sous-réseau embarqué.
Vue d'ensemble du produit
Le MQM9700-NS2R est un commutateur à configuration fixe InfiniBand à 400 Gb/s entièrement géré de la série NVIDIA Quantum-2, avecdébit d'air du connecteur à la puissance (C2P)et ungestionnaire de sous-réseau embarquéIl fournit 32 ports OSFP, chacun capable de 400 Gb/s (ou 128 ports à 200 Gb/s avec la technologie port-split), et offre un débit bidirectionnel global de 51,2 Tb/s.Avec gestion intégrée, SHARPv3 dans le réseau, et le contrôle de congestion avancée, le MQM9700-NS2R est idéal pour la moyenne à grande échelle HPC, IA,et des grappes d'entreprises où une gestion autonome et un flux d'air C2P sont requis.
Principales caractéristiques
- 64 ports de 400 Gb/s sans blocage (32 connecteurs OSFP)
- 51.2 Tb/s de débit bidirectionnel global
- Technologie de fractionnement des ports: jusqu'à 128 ports @ 200Gb/s
- L'accélération de l'intelligence artificielle
- La latence est inférieure à une microseconde avec routage adaptatif.
- Tissu auto-réparateur, qualité de service et contrôle de la congestion
- Gestionnaire de sous-réseau embarquéGère jusqu'à 2 000 nœuds
- 1 + 1 puissance redondante échangeable à chaud (200-240Vac)
- Flux d'air C2P (connecteur à puissance)Ventilateurs échangeables à chaud
- MLNX-OS avec interfaces CLI, WebUI, SNMP et JSON
- Compatible avec HDR, EDR et FDR
Technologie: architecture NVIDIA Quantum-2

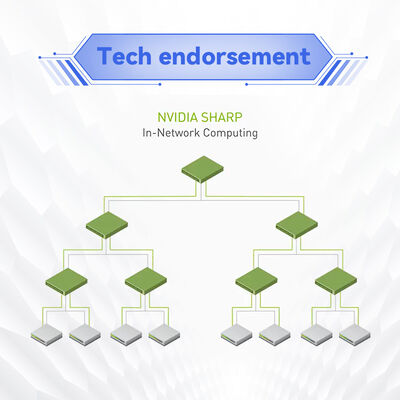

La plateforme Quantum-2 intègre la technologie SHARP de troisième génération (SHARPv3), permettant l'agrégation de données en réseau qui réduit le mouvement des données et accélère la formation de l'IA et les simulations HPC.Combiné avec l'accès direct à la mémoire à distance (RDMA) et le protocole d'agrégation et de réduction hiérarchique évolutif de NVIDIA, le MQM9700-NS2R améliore considérablement les performances des applications pendant que les données traversent le tissu.ou des interfaces JSON, simplifiant le déploiement et les opérations.
Des déploiements typiques
- Clusters d'IA et d'apprentissage automatique¢ formation accélérée par GPU à grande échelle avec SHARPv3
- L'informatique haute performance (HPC)¢ simulation de recherche, modélisation météorologique et génomique
- Le centre de données¥ 400G InfiniBand pour le stockage et le calcul à faible latence
- Entreprise et nuage∆ réseaux évolués et multi-locataires avec gestion des sous-réseaux embarqués
- Gouvernement et éducation∆ laboratoires de recherche et centres de supercalculation
Compatibilité
| Composant / écosystème | Le soutien |
|---|---|
| Vitesse de bande Infini | NDR 400 Gbps, rétrocompatible avec HDR, EDR, FDR |
| Les câbles | Les connecteurs de cuivre ou de fibre active passifs/actifs; connecteurs OSFP |
| La gestion | Le gestionnaire de sous-réseau embarqué, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologies | Fat Tree, SlimFly, DragonFly+, le torus multidimensionnel |
| Systèmes d'exploitation | Linux, Windows (avec la pile InfiniBand), VMware |
| Graphique graphique / accélérateur | NVIDIA HGX, DGX et serveurs GPU tiers |
Les spécifications
| Paramètre | Le numéro de série est le MQM9700-NS2R. |
|---|---|
| Portes / Vitesse | 64 ports 400 Gbps (32 OSFP); jusqu'à 128 ports @ 200 Gbps avec séparation |
| Débit global | 51.2 Tb/s bidirectionnel |
| Transfert de paquets | > 66,5 milliards de paquets par seconde (BPPS) |
| Facteur de forme | 1U monture à support, 43,6 x 438 x 660,4 mm |
| Le poids | 14.5 kg |
| Énergie électrique | 1 + 1 redondant, échangeable à chaud, 200-240Vac, 80+ Or, ÉNERGIE STAR |
| Réfrigération | Flux d'air du connecteur à l'alimentation (C2P), ventilateurs échangeables à chaud |
| La gestion | Gestionnaire de sous-réseau embarqué(jusqu'à 2 000 nœuds) |
| Ports de gestion | 1x USB 3. Je vous en prie.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / mémoire | x86 Coffee Lake i3, 8 Go DDR4 SO-DIMM, 16 Go SSD M.2 |
| Logiciel | MLNX-OS (gestion complète du châssis) |
| Température de fonctionnement | 0°C à 40°C |
| Humidité (de fonctionnement) | 10% ∼ 85% non condensés |
| Hauteur | Jusqu'à 3050 m |
| Sécurité / CEM | Les États membres doivent veiller à ce que les mesures prises en matière de protection des consommateurs soient conformes à la législation de l'Union. |
| Garantie | 1 an (options étendues disponibles) |
Guide de sélection
| Numéro de pièce ordonnable | Définition | Flux d'air | La gestion |
|---|---|---|---|
| Le numéro de série est le MQM9700-NS2R. | 400Gb/s à 64 ports, 32 OSFP, géré, flux d'air C2P | Connecteur d'alimentation (C2P) | Gestionnaire de sous-réseau embarqué |
| MQM9700-NS2F, qui ne peut pas être utilisé | 400Gb/s à 64 ports, géré, flux d'air P2C | Partie avant-arrière (P2C) | Gestionnaire de sous-réseau embarqué |
| MQM9790-NS2R | 400 Gb/s à 64 ports, flux d'air C2P non géré | Connecteur électrique | Le nombre d'heures de travail |
| MQM9790-NS2F: Les produits de base sont les suivants: | 400Gb/s à 64 ports, flux d'air P2C non géré | D'avant en arrière | Le nombre d'heures de travail |
Le MQM9700-NS2R est recommandé pour les déploiements nécessitant une solution de gestion autonome avec gestionnaire de sous-réseau embarqué, jusqu'à 2 000 nœuds et flux d'air de connecteur à alimentation.Pour les tissus plus grands ou les caractéristiques UFM avancées, considérons la série QM9790 gérée par l'extérieur.
Les avantages
- Une densité inégalée:64 ports de 400G en 1U réduit l'espace de rack et la puissance par port.
- Accélération dans le réseau:SHARPv3 réduit le mouvement des données et accélère les charges de travail IA/ML jusqu'à 32*.
- Topologies flexibles:Prend en charge Fat Tree, DragonFly+, Torus, et plus encore pour toute conception de cluster.
- Gestion simplifiée:Le gestionnaire de sous-réseau embarqué permet un fonctionnement prêt à l'emploi pour un maximum de 2 000 nœuds, ce qui réduit le temps de configuration.
- Flexibilité du débit d'air C2P:Adapte les centres de données avec un flux d'air inverse (connecteur à alimentation) pour une gestion thermique optimale.
- Protection des investissements:Compatible avec le HDR/EDR et à l'épreuve du temps pour le NDR200/400.
Questions fréquemment posées
Quelle est la différence entre MQM9700 et MQM9790?
MQM9700 comprend un gestionnaire de sous-réseau embarqué et est entièrement géré hors de la boîte pour jusqu'à 2 000 nœuds.idéal pour les plus grands, des environnements plus dynamiques.
Que signifie le flux d'air C2P?
Le débit d'air C2P (connecteur-alimentation) signifie que l'air entre du côté du connecteur et sort du côté de l'alimentation.Il s'agit de l'inverse de P2C (de l'avant vers l'arrière) et est utilisé dans les centres de données avec des configurations spécifiques de couloir chaud / couloir froid.
Puis-je utiliser le MQM9700-NS2R avec l'infrastructure HDR InfiniBand existante?
Oui, le commutateur est rétrocompatible avec les vitesses HDR, EDR et FDR, ce qui permet des améliorations progressives.
Quel câblage est pris en charge?
Les connecteurs OSFP prennent en charge les câbles passifs/actifs en cuivre et en fibre active.
Le commutateur prend-il en charge le fonctionnement de 200 Gb/s?
Oui, en utilisant la technologie NVIDIA port-split, le MQM9700-NS2R peut fournir jusqu'à 128 ports à 200 Gb/s.
Précautions à prendre
- Veiller à ce que la température ambiante de fonctionnement reste comprise entre 0°C et 40°C.
- Utilisez uniquement des modules et des câbles optiques qualifiés NVIDIA pour des performances optimales.
- La direction correcte du débit d'air (C2P) doit correspondre à l'environnement d'installation vérifier l'orientation du rack entre couloir chaud et couloir froid.
- Ne pas bloquer les conduits d'aération des ventilateurs; maintenir un écart d'au moins 5 cm des deux côtés.
- L'alimentation doit répondre aux exigences de 200-240 VAC; la mise à la terre est obligatoire.
À propos du groupe Starsurge de Hong Kong
Fondée en 2008, Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.Avec une équipe de vente et technique expérimentéeStarsurge offre des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés,soutien multilingueNotre approche axée sur le client garantit une qualité fiable, un service réactif et des solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace et évolutive.
Partenaire avec StarsurgeNous fournissons des prix compétitifs, une expédition rapide et un support technique dédié pour NVIDIA, Mellanox et d'autres marques de réseaux de premier plan.
Faits clés
| Les ports | Pour les appareils de type "LED" |
| Débit | 51.2 Tb/s |
| Taux des paquets | > 66,5 BPPS |
| La gestion | Gestionnaire de sous-réseau embarqué (2 000 nœuds) |
| Flux d'air | C2P (connecteur-alimentation) |
| Garantie | 1 année |
Matrice de compatibilité
| Catégorie | Produits compatibles / Normes |
|---|---|
| Serveurs GPU | NVIDIA DGX-2, DGX A100, serveurs basés sur HGX, nœuds GPU tiers |
| Réservation | NVMe sur InfiniBand, Lustre, WekaIO, échelle du spectre IBM |
| La gestion | Gestionnaire de sous-réseau embarqué, MLNX-OS, OpenSM, SNMP |
| Types de câbles | OSFP à OSFP, OSFP à QSFP (avec adaptateur), optique active, DAC |
Liste de vérification de l'acheteur
- Confirmez que la direction du flux d'air (C2P) correspond à la disposition de votre centre de données dans le couloir chaud / couloir froid ce modèle de flux d'air inverse.
- Le gestionnaire de sous-réseau embarqué prend en charge jusqu'à 2 000 nœuds vérifier la taille du cluster s'inscrit dans cette portée.
- Vérifier les exigences en matière de puissance d'entrée (200-240Vac) et de redondance.
- Vérifiez la longueur et le type de câble OSFP (cuivre/fibre) pour les distances de votre rack.
- Demandez une garantie prolongée ou un soutien sur place si nécessaire pour un déploiement critique.
