MQM8790-HS2R 200G Commutateur intelligent InfiniBand non géré, C2P Airflow, 40x QSFP56
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM8790-HS2R (920-9B110-00RH-0D0) |
| Document: | MQM8700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PIÈCES |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MQM8790-HS2R | taux de transmission: | 10/100/1000Mbps |
|---|---|---|---|
| Ports: | ≧ 48 | Technologie: | Infiniband |
| Forfait Transport: | Emballage | Marque déposée: | Millanox |
| Mettre en évidence: | Commutateur intelligent Nvidia InfiniBand,commutateur réseau non géré 200G,QSFP56 Commutateur InfiniBand flux d'air C2P |
||
Description de produit

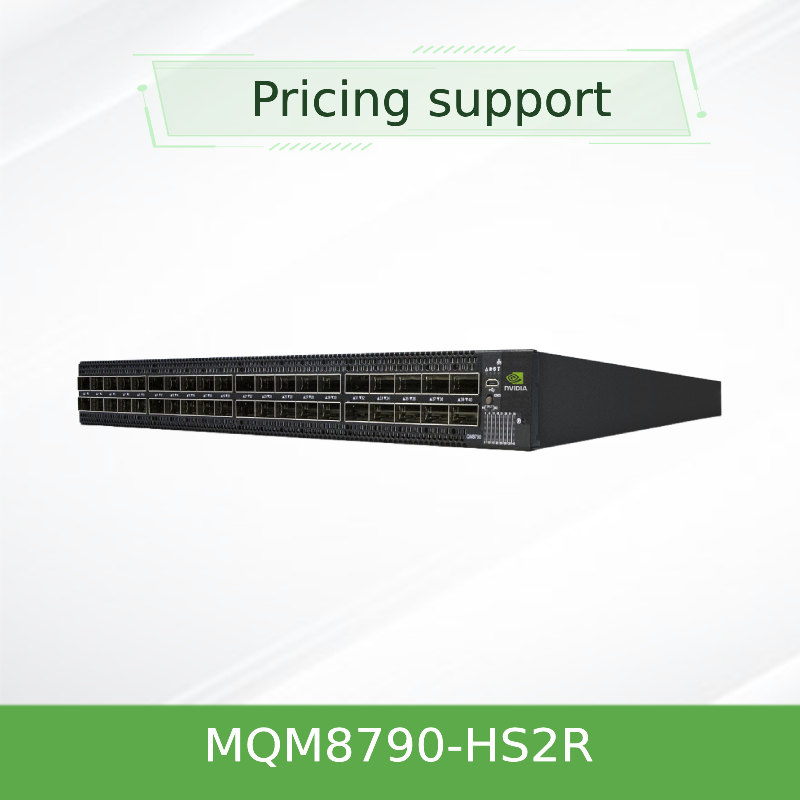

Commutateur intelligent InfiniBand MQM8790-HS2R 200G
Non géré, flux d'air C2P, 40x ports QSFP56
Présentation du produit
Le NVIDIA Quantum MQM8790-HS2R est un commutateur intelligent InfiniBand 200 Gb/s conçu pour le calcul haute performance, les cloud IA et les environnements de stockage hyperscale. Ce commutateur non géré offre 40 ports 200 Gb/s non bloquants dans un format 1U compact avec un débit global de 16 Tb/s et offre une accélération informatique en réseau via la technologie SHARP.
Conçu comme un commutateur géré en externe avec une direction de flux d'air C2P (Connecteur vers alimentation), il exploite des plates-formes avancées de gestion de structure pour augmenter considérablement l'efficacité du cluster tout en réduisant les dépenses opérationnelles.
Principales fonctionnalités
- 40 ports non bloquants de 200 Go/s :Débit de données agrégé jusqu'à 16 To/s avec zéro perte de paquets et une latence ultra faible
- Flexibilité de répartition des ports :Chaque port QSFP56 peut fonctionner à 2x100 Gb/s, permettant 80 ports de 100G dans un seul 1U
- Informatique en réseau (SHARP) :L'agrégation matérielle intégrée réduit le mouvement des données et accélère les collectifs MPI/NCCL
- Gestion avancée du tissu :La gestion externe s'associe à NVIDIA UFM pour une télémétrie proactive et un contrôle de la congestion
- Alimentation redondante et remplaçable à chaud :Alimentations CA redondantes 1+1 avec certification 80 Plus Gold+
- Direction du flux d'air C2P :Flux d'air connecteur-alimentation idéal pour les configurations de refroidissement spécifiques des centres de données

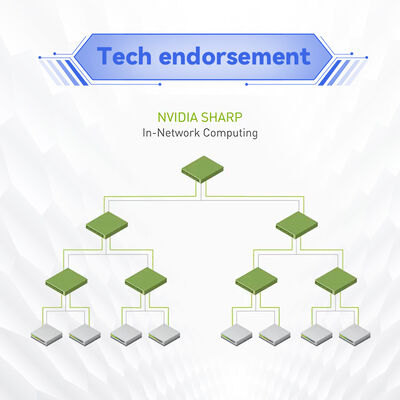

Technologie : SHARP et informatique en réseau
Les commutateurs NVIDIA Quantum intègrent des moteurs d'agrégation basés sur silicium qui accélèrent les modèles de communication collective. Avec la technologie SHARP, les données sont traitées lorsqu'elles traversent le commutateur, réduisant ainsi les sauts et la latence. Ceci est essentiel pour la formation de grands modèles de langage, la dynamique moléculaire et les applications de simulation météorologique.
Déploiements typiques
- Calcul haute performance (HPC) :Clusters à grande échelle pour la recherche, l'énergie et le calcul scientifique
- Clusters IA et Deep Learning :Environnements accélérés par GPU utilisant une communication optimisée NCCL
- Cloud et stockage hyperscale :NVMe over Fabrics (NVMe-oF) et backends de stockage distribué avec RDMA
- Topologies Fat-Tree du centre de données :Architectures feuille-épine nécessitant une base dense de 100G/200G
- Réseaux DragonFly+ et Torus :Commutateurs gérés en externe pour des conceptions personnalisées à haut radix
- Racks à flux d’air inversé :Centres de données nécessitant un modèle de refroidissement C2P (connecteur à alimentation)
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Ports | 40 ports QSFP56 (200 Gb/s chacun) ou 80 ports à 100 Gb/s via split |
| Capacité de commutation | Débit global non bloquant de 16 Tbit/s |
| Latence | Extrêmement faible, inférieur à 130 ns typique |
| Type de gestion | Non géré (contrôleur externe requis) |

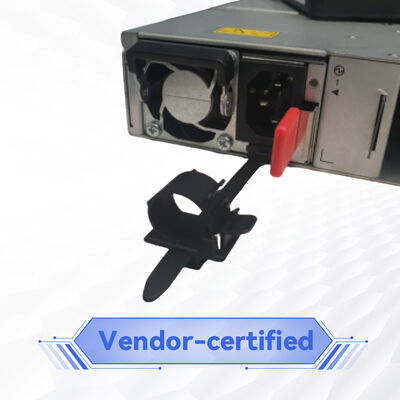

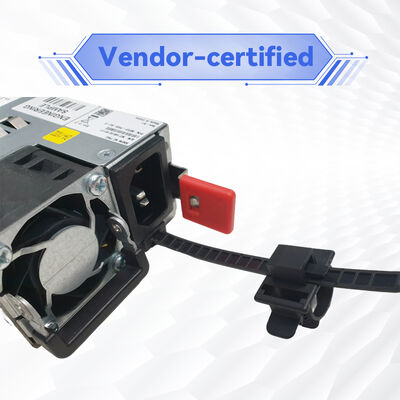

| Alimentations | Alimentations CA 1+1 redondantes et remplaçables à chaud |
| Flux d'air | C2P (connecteur à alimentation) |
| Dimensions (HxLxP) | 1,7 po (43,6 mm) x 17 po (433,2 mm) x 23,2 po (590,6 mm) |
| Poids | Avec 1 bloc d'alimentation : 11,4 kg ; avec 2 blocs d'alimentation : 12,48 kg |
| Conditions de fonctionnement | 0 °C à 40 °C, 10 % à 85 % d'humidité sans condensation |
| Certifications | Conforme CE, FCC, VCCI, ICES, RCMS, RoHS, ENERGY STAR |
| Garantie | 1 an (prolongation disponible sur demande) |
Compatibilité
Rétrocompatible avec les générations InfiniBand précédentes (EDR, HDR). Interopérabilité transparente avec les adaptateurs NVIDIA ConnectX-6, ConnectX-7 et les commutateurs Quantum-2. Les logiciels pris en charge incluent MLNX-OS pour la gestion et la compatibilité avec les tissus InfiniBand standard.
| Composant | Modèles/versions compatibles |
|---|---|
| Adaptateurs de canal hôte | NVIDIA ConnectX-6 (HDR/200G), ConnectX-7, ConnectX-5/EDR |
| Optiques/Câbles | DAC passif QSFP56, câbles optiques actifs, modules optiques SR4/LR4 |
| Gestion des sous-réseaux | NVIDIA UFM, OpenSM, InfiniBand SM natif |
| Systèmes d'exploitation | RHEL, Ubuntu, SLES, Windows Server avec OFED |
Liste de contrôle de l'acheteur
- Confirmer le type de connecteur d'alimentation CA (C14) et les exigences de redondance
- Choisissez le nombre de ports : 40x200G ou divisé en 80x100G
- Assurer la licence/disponibilité du gestionnaire de sous-réseau externe
- Vérifiez la profondeur du rack minimum 600 mm pour une profondeur de commutateur de 590 mm.
- Vérifier la compatibilité des flux d'air : C2P nécessite une allée froide côté connecteur QSFP
- Demander un devis de volume et un délai de livraison
Foire aux questions
Quelle est la différence entre MQM8790-HS2R et MQM8790-HS2F ?
La seule différence est la direction du flux d'air : HS2R a C2P (Connector-to-Power), HS2F a P2C (Port-to-Power). Choisissez en fonction de l'emplacement de l'allée froide de votre rack.
Puis-je diviser les ports à 100 Gb/s ?
Oui. Chaque port QSFP56 peut être configuré comme deux ports 100 Gb/s indépendants, offrant une base 100G double densité.
Ce commutateur prend-il en charge RDMA ?
InfiniBand prend en charge nativement RDMA avec accélération matérielle du transport ; il s'agit du protocole natif des structures NVIDIA InfiniBand.
