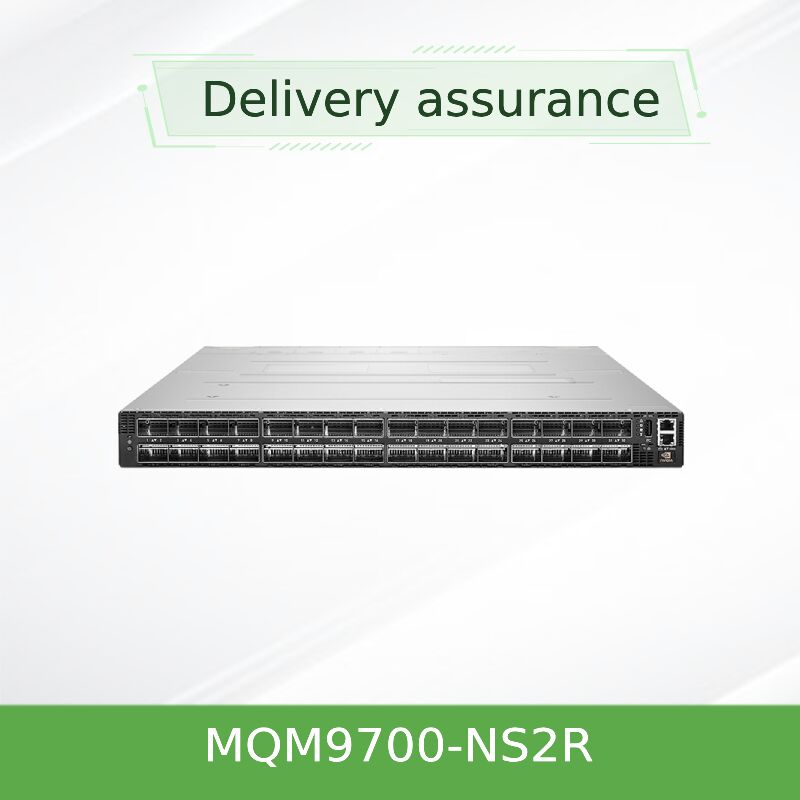

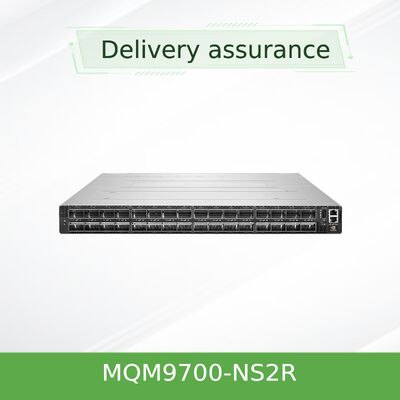

NVIDIA Quantum 2 MQM9790-NS2R 64 ports 400Gb/s Commutateur InfiniBand non géré avec flux d'air inverse (C2P)
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Document: | MQM9700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MQM9700-NS2R (920-9B210-00RN-0M2) | taux de transmission: | 400G |
|---|---|---|---|
| Ports: | 64 | Technologie: | Infiniband |
| Vitesse maximale: | NDR | Forfait Transport: | emballage |
Description de produit
Conçu pour les environnements IA et HPC à échelle extrême où la gestion externe des tissus est préférée.Le MQM9790-NS2R fournit 64 ports non bloquants de 400Gb/s InfiniBand dans un châssis compact de 1U avec flux d'air inverse de connecteur à puissance (C2P), permettant des topologies flexibles et le calcul SHARPv3 en réseau tout en s'appuyant sur des gestionnaires de sous-réseaux externes tels que NVIDIA UFM ou OpenSM.
Le groupe Starsurge de Hong Kong présente le NVIDIA Quantum-2 MQM9790-NS2R, un commutateur InfiniBand 400Gb/s non géré à haute performance avec flux d'air inverse (connecteur à alimentation).ce commutateur fournit 32 ports OSFP prenant en charge les connexions 64×400Gb/s (ou jusqu'à 128 ports à 200Gb/s via la technologie du port-split)Avec un débit bi-directionnel record de 51,2 térabits par seconde et plus de 66,5 milliards de paquets par seconde,Le MQM9790-NS2R est conçu pour les clients qui ont besoin d'un contrôle externe du subnet manager (e.g., NVIDIA UFM) pour la télémétrie avancée, la surveillance et l'orchestration de tissus à grande échelle.
- La densité des ports est sans précédent:64 ports de 400 Gb/s NDR InfiniBand en 1U, architecture non bloquant.
- Mode double densité 200 Gb/s:Prend en charge jusqu'à 128 ports de 200 Gb/s en utilisant la technologie NVIDIA port-split, réduisant le TCO pour les topologies feuille-colonne vertébrale.
- Gestionnaire de sous-réseau externe prêt:Conçu pour une utilisation avec NVIDIA UFM (Unified Fabric Manager), OpenSM ou d'autres gestionnaires de sous-réseaux externes, idéal pour les tissus à grande échelle gérés de manière centralisée.

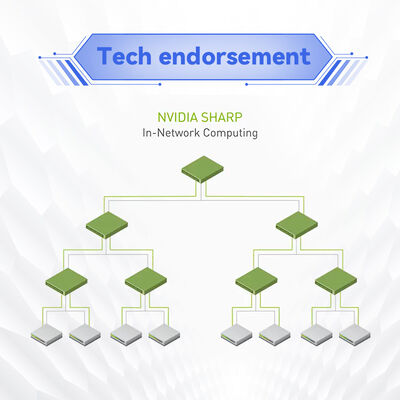

- L'informatique en réseau:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) offre une accélération de l'IA 32 fois plus élevée que la génération précédente.
- Services de tissus avancés:RDMA, routage adaptatif, contrôle de la congestion, cartographie VL améliorée et capacités de réseau d'auto-réparation.
- Flux d'air inverse (C2P):Direction du débit d'air du connecteur à l'alimentation idéale pour les mises en page de centres de données avec couloir froid sur le côté du port.
- Redondance et fiabilité:1 + 1 sources d'alimentation redondantes à chaud, unités de ventilation à chaud.
- Compatible avec le passé:Prend en charge les générations précédentes d'InfiniBand (HDR, EDR, FDR).
Construit sur l'ASIC NVIDIA Quantum-2, le MQM9790-NS2R tire parti de la technologie SerDes 400Gb/s de pointe. Il intègre l'accès à la mémoire directe à distance (RDMA) pour une faible surcharge du processeur et un débit élevé,routage adaptatif pour éviter les points chauds du tissu, et NVIDIA SHARPv3 pour des réductions dans le réseau, accélérant considérablement les opérations collectives dans les cadres MPI et IA.Ce modèle décharge la gestion du tissu sur des contrôleurs externes, permettant une application centralisée des politiques et une télémétrie plus approfondie lorsqu'il est associé à NVIDIA UFM.
Grâce à la prise en charge de multiples topologies, y compris Fat Tree, SlimFly, DragonFly + et Torus multidimensionnel, le MQM9790-NS2R permet aux architectes de construire à moindre coût.des réseaux hautement résilients pour le supercalculateur de nouvelle génération tout en maintenant une gestion centralisée;.
- Clusters d'IA et d'apprentissage automatique:Interconnexions GPU à grande vitesse pour la formation de modèles de langage de grande taille avec gestion centralisée de l'UFM.
- "Télécommunications" à haute performance (HPC):Simulations de recherche, modélisation météorologique, génomique nécessitant une orchestration de tissu externe.
- Centres de données hyperscale:Fabriques InfiniBand à grande échelle où les gestionnaires de sous-réseaux externes fournissent un contrôle unifié sur des centaines de commutateurs.
- Entreprise Cloud & Finance:Systèmes de négociation à faible latence avec surveillance centralisée et gestion des politiques.
- Gouvernement et éducation:Les laboratoires nationaux et les centres universitaires de supercalculation qui nécessitent des appareils de gestion des tissus dédiés.

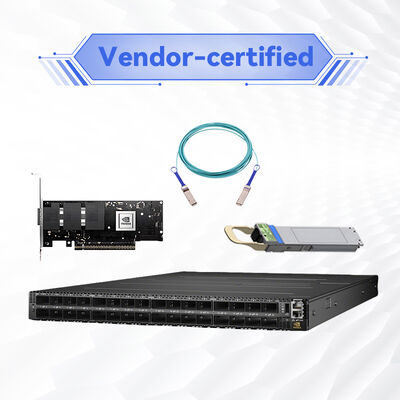

Entièrement interopérable avec l'écosystème NVIDIA InfiniBand: adaptateurs ConnectX-6/7, câbles LinkX et commutateurs de la série Quantum-2. rétrocompatible avec les appareils HDR, EDR et FDR.Requiert un gestionnaire de sous-réseau externe tel que NVIDIA UFM (recommandé pour les grands tissus)Il prend en charge les principales distributions Linux (RHEL, Ubuntu, Rocky Linux) et Windows Server avec les pilotes appropriés.
| Paramètre | Les spécifications (MQM9790-NS2R) |
|---|---|
| Les ports | 32 connecteurs OSFP prenant en charge 64 ports de 400 Gbps InfiniBand (NDR) ou 128 ports de 200 Gbps |
| Débit global | 51.2 Tb/s bidirectionnel, sans blocage |
| Capacité d'expédition de paquets | Plus de 66,5 milliards de paquets par seconde (BPPS) |
| Type de gestion | Non géré nécessite un gestionnaire de sous-réseau externe (UFM, OpenSM ou autre) |
| CPU et mémoire | x86 Coffee Lake i3, 8 Go DDR4 SO-DIMM (2666 MT/s), 16 Go M.2 SSD |
| Énergie | 1 + 1 redondant, échangeable à chaud, 200-240Vac, 80 Plus Or, certifié ENERGY STAR |

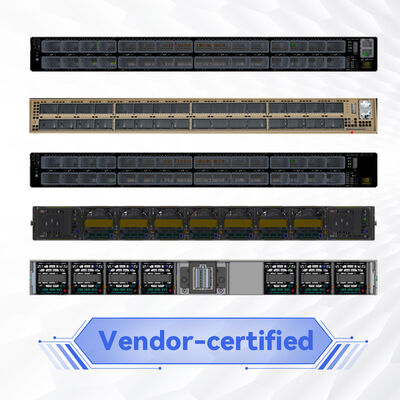

| Refroidissement / débit d'air | Flux d'air inverse: unités de ventilateur à connecteur à alimentation (C2P) échangeables à chaud |
| Les dimensions (HxWxD) | 1.7 pouces (43,6 mm) x 17,0 pouces (438 mm) x 26,0 pouces (660,4 mm) |
| Le poids | Environ 14,5 kg |
| Température de fonctionnement | 0°C à 40°C |
| L'humidité (de fonctionnement) | 10% à 85% non condensés |
| Hauteur | Jusqu'à 3050 m |
| Conformité réglementaire | Les États membres doivent fournir aux autorités compétentes les informations suivantes: |
| Garantie | Standard de 1 an (options étendues disponibles) |
| Numéro de pièce ordonnable (OPN) | Définition | Direction du débit d'air | La gestion |
|---|---|---|---|
| MQM9700-NS2F, qui ne peut pas être utilisé | 64 ports 400 Gb/s, gérés | P2C (alimentation par connecteur / avant) | Gestionnaire de sous-réseau embarqué |
| Le numéro de série est le MQM9700-NS2R. | 64 ports 400 Gb/s, gérés | C2P (connecteur-alimentation / rétro) | Gestionnaire de sous-réseau embarqué |
| MQM9790-NS2F: Les produits de base sont les suivants: | 64 ports à 400 Gb/s, non gérés | P2C (en avant) | Gestionnaire de sous-réseau externe requis |
| MQM9790-NS2R | 64 ports à 400 Gb/s, non gérés | C2P (en sens inverse) | Gestionnaire de sous-réseau externe requis |
Pour le flux d'air C2P (connecteur à alimentation), l'air froid entre du côté du connecteur OSFP et s'échappe du côté de l'alimentation.MQM9790-NS2R est le choix idéal non géré pour les racks nécessitant un flux d'air inverse.
- Gestion centralisée des tissus:Parfait pour les déploiements utilisant NVIDIA UFM, permettant la gestion de panneau unique de verre à travers des centaines de commutateurs.
- Flexibilité du débit d'air inverse:Le refroidissement C2P correspond à des configurations spécifiques d'allée chaude / froide du centre de données, améliorant ainsi l'efficacité thermique.
- Radix le plus élevé en 1U:Les ports 64x 400G minimisent les niveaux de commutation, réduisent la latence et simplifient le câblage.
- Coût-efficacité pour les tissus de grande taille:Élimine les processeurs SM redondants lorsque la gestion externe est déjà déployée.
- Efficacité énergétiqueL'alimentation Gold+ et le contrôle intelligent du ventilateur réduisent l'OPEX.
- Évolutivité prête pour l'avenir:La prise en charge de SHARPv3 et du routage adaptatif assure la protection des investissements pour les frameworks d'IA de nouvelle génération.
Hong Kong Starsurge Group fournit un soutien de bout en bout, y compris des conseils avant vente, des services d'intégration et une logistique mondiale.et options de garantie étenduePour les commandes en volume, nous fournissons des câbles personnalisés et une validation de la configuration.
• Vérifiez que l'orientation du débit d'air C2P correspond à celle de votre rack: l'allée froide doit être du côté du connecteur (OSFP).
• Un gestionnaire de sous-réseau externe doit être présent sur le tissu pour que l'interrupteur fonctionne.
• Utilisez uniquement des modules et des câbles optiques qualifiés NVIDIA pour maintenir l'intégrité et la conformité du signal.
• Altitude de fonctionnement jusqu'à 3050 m; température ne dépassant pas 40°C.
• Certaines fonctionnalités UFM avancées peuvent nécessiter une licence distincte; consultez l'équipe de vente de Starsurge.
• Les spécifications non confirmées publiquement par NVIDIA sont indiquées comme fournies s'il vous plaît confirmer avant de commander.
Fondée en 2008, Starsurge est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.et clients d'entreprises dans le monde entierAvec une équipe technique et commerciale expérimentée, Starsurge fournit une infrastructure de réseautage sur mesure, y compris des solutions IoT, le développement de logiciels personnalisés et la logistique mondiale.Notre approche axée sur le client garantit une qualité fiableEn tant que partenaire de chaîne autorisé pour les principales marques, nous rapprochons la technologie de pointe du succès du déploiement réel.
Demandez un devis• Les adaptateurs connectX-6 / connectX-7 InfiniBand de NVIDIA
• Les commutateurs de la série NVIDIA Quantum-2 QM9700/9790
• câbles OSFP LinkX (cuivre passif jusqu'à 3 m, optique actif jusqu'à 500 m)
• Gestionnaires de sous-réseaux externes: NVIDIA UFM, OpenSM, autres SM compatibles avec l'IB
• Systèmes d'exploitation: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 avec Mellanox WinOF-2
✓ Vérifiez la direction de débit d'air requise: C2P (connecteur-alimentation) correspond à la position de l'allée froide de votre porte-bagages.
✓ S'assurer que le gestionnaire de sous-réseau externe (UFM ou OpenSM) est déployé et accessible sur le tissu.
✓ Planifier le câblage: 400G OSFP à OSFP ou fractionné à 2x200G.
✓ Confirmez l'entrée de puissance: 200-240Vac avec alimentation redondante.
✓ Pour les déploiements à grande échelle, demandez aux ingénieurs de Starsurge une revue de la conception de la topologie et un soutien à l'intégration UFM.
- Le livre blanc: "La mise à l'échelle des tissus d'IA avec NVIDIA Quantum-2 et UFM" (disponible sur demande)
- Guide de déploiement: Fat Tree contre DragonFly+ avec la série QM9700
- Meilleures pratiques en matière de flux d'air: choix de P2C par rapport à C2P pour le refroidissement des centres de données
- Liste de compatibilité: câbles OSFP certifiés NVIDIA pour NDR
