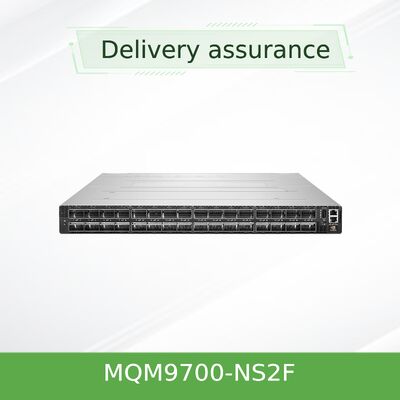

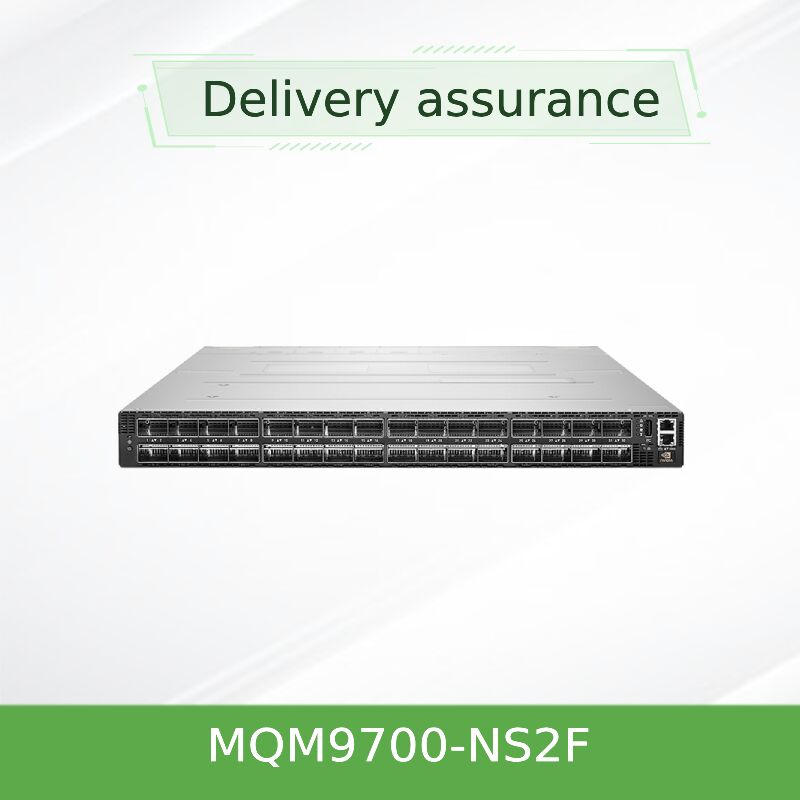

NVIDIA Quantum-2 QM9700-NS2F Commutateur InfiniBand géré 64 ports 400G NDR 51.2 Tb/s Débit P2C Airflow
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Document: | MQM9700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marque: | Millanox |
|---|---|---|---|
| Connectivité de liaison montante: | 400 Gbps | Nom: | Commutateur de réseau d'InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S pour le serveur |
| Mot clé: | Commutateur de réseau Mellanox | Configuration du port: | 64x 400g, 32x OSFP |
| Mettre en évidence: | NVIDIA Quantum-2 InfiniBand commutateur à 64 ports,Commutateur réseau Mellanox 400G NDR,Commutateur InfiniBand 51.2 Tb/s de débit |
||
Description de produit
NDR leader dans l'industrie 400Gb/s par port. 51.2 Tb/s de débit global. SHARPv3 en réseau. P2C pour optimiser la conception thermique.
Le NVIDIA Quantum-2 QM9700-NS2F est un commutateur InfiniBand 1U entièrement géré avec un flux d'air avant de puissance à connecteur (P2C), offrant une bande passante sans blocage de 64 ports sans précédent de 400 Gb / s (NDR).Conçu pour une IA à grande échelle, la recherche scientifique et les grappes de calcul haute performance (HPC), il permet une évolution massive avec un débit bidirectionnel global de 51,2 Tb/s et plus de 66,5 milliards de paquets par seconde.Utilisation de SHARPv3, le routage adaptatif et le RDMA, le QM9700-NS2F accélère le mouvement des données et le calcul en réseau pour les charges de travail les plus exigeantes.
- Commutateur Radix:64 ports 400G sans blocage (32 connecteurs OSFP)
- Le débit:51.2 Tb/s d'agrégat bidirectionnel
- Taux de livraison:> 66,5 milliards de paquets par seconde (BPPS)
- Je ne sais pas.Amélioration de l'accélération de l'IA 32x par rapport à la génération précédente
- Flux d'air:Flux d'air vers l'avant de l'alimentation vers le connecteur (P2C) - idéal pour l'admission de l'échappement du couloir froid vers celui du couloir chaud
- Gestion:Gestionnaire de sous-réseau intégré pour un maximum de 2 000 nœuds, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Énergie et refroidissement:1 + 1 alimentation en chaud redondante, ventilateurs à chaud échangeables, refroidissement avant-arrière (P2C)
Construite sur la plateforme NVIDIA Quantum-2, la série QM9700 redéfinit la densité et l'efficacité de la commutation des centres de données.Le système P2C (P2C forward airflow) intègre 64 ports de 400 Gb/s InfiniBand dans un châssis compact de 1 UIl prend en charge la technologie de fractionnement des ports pour fournir jusqu'à 128 ports de 200 Gb / s, offrant des topologies flexibles telles que Fat Tree, DragonFly+, SlimFly et Torus multidimensionnel.La rétrocompatibilité avec les générations précédentes d'InfiniBand assure une intégration en douceur dans l'infrastructure existanteGrâce à sa télémétrie avancée, son contrôle de la congestion et ses capacités réseau auto-réparatrices, ce commutateur maximise le débit des applications tout en simplifiant les opérations.
32 cages OSFP prenant en charge 400G NDR ou 128x200G via des câbles de séparation, offrant le commutateur InfiniBand le plus dense du haut du rack en facteur de forme 1U.

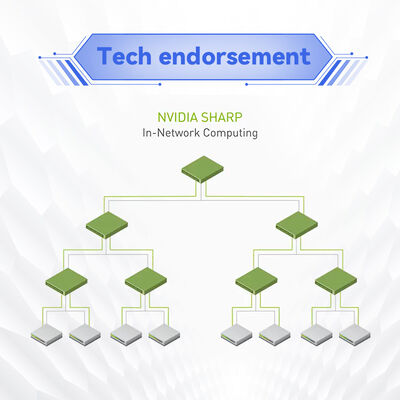

Le protocole d'agrégation et de réduction hiérarchique évolutive NVIDIA de troisième génération accélère les opérations collectives d'IA jusqu'à 32X, réduisant le mouvement et la latence des données.
L'accès direct à la mémoire à distance (RDMA) et le routage adaptatif éliminent les goulots d'étranglement, tandis que la cartographie virtuelle améliorée des voies et le contrôle de la congestion maintiennent des performances constantes.
Le basculement automatique, la retransmission au niveau de la liaison et les capacités de surveillance avancées garantissent des opérations non perturbatrices pour les charges de travail critiques.
Le gestionnaire de sous-réseau embarqué prend en charge jusqu'à 2000 nœuds hors de la boîte; gestion complète du châssis via CLI, WebUI, SNMP et JSON / REST API.
Optimisé pour des conceptions de clusters évolutives et rentables; la radix à double densité réduit les couches réseau et réduit le coût total de possession.
La plateforme Quantum-2 intègre la dernière technologie 400G SerDes de NVIDIA, offrant 51,2 Tb/s de capacité de commutation.Je ne sais pas.L'utilisation de l'interrupteur permet d'améliorer considérablement l'efficacité de l'entraînement de l'IA.Accès direct à la mémoire à distance (RDMA)Le routage adaptatif répartit dynamiquement le trafic sur plusieurs chemins pour éviter les hotspots,la qualité du service (QoS) améliorée et la cartographie des voies virtuelles (VL) garantissent une bande passante pour les applications critiquesLe QM9700-NS2F intègre également une télémétrie avancée pour la surveillance en temps réel du tissu et des capacités d'auto-réparation qui redirigent automatiquement le trafic autour des pannes de liaison.
- Clusters d'IA et d'apprentissage automatique:Les commutateurs NDR à radix élevé permettent des pods de supercalculation GPU massifs avec des collectifs NCCL accélérés SHARPv3.
- Centres de recherche en PCH:Les topologies SlimFly ou Fat Tree relient des milliers de nœuds avec une latence ultra-faible pour la simulation météorologique, la génomique et la physique.
- Centres de données d'entreprise:Consolider le trafic Est-Ouest avec une architecture 400G à base de feuilles, réduisant le nombre de niveaux et les coûts opérationnels.
- Cloud et hyperscale:DragonFly+ et torus multidimensionnel pour une évolutivité maximale avec une densité de bande passante élevée par rack.
- Le stockage et l'expansion de l'IO:Connectez des systèmes de stockage haute performance utilisant NVMe sur Fabrics (NVMe-oF) via InfiniBand.

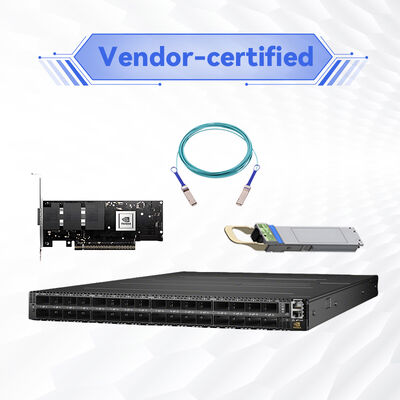

Le QM9700-NS2F est entièrement interopérable avec les adaptateurs NVIDIA InfiniBand (ConnectX-6, ConnectX-7, ConnectX-8), les câbles (cuivre actif/passif, fibre active, modules optiques),et générations antérieures de FDR/EDR/HDR. Il fonctionne sous MLNX-OS avec une large prise en charge d'API pour les frameworks d'automatisation. Compatible avec NVIDIA Unified Fabric Manager (UFM) pour une surveillance avancée, des analyses prédictives et de la télémétrie.Le commutateur s'intègre parfaitement aux principaux planificateurs HPC et aux outils d'automatisation de réseau ouverts.
| Composant | Modèles/normes pris en charge |
|---|---|
| Adaptateurs de chaîne hôte | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA |
| Les câbles et les émetteurs-récepteurs | OSFP cuivre passif (jusqu'à 2,5 m), cuivre actif, fibre active (jusqu'à 500 m), modules optiques (adapteurs QSFP-DD à OSFP pour le split 200G) |
| Les vitesses de bande Infini précédentes | HDR (200 Gb/s), EDR (100 Gb/s), FDR (56 Gb/s) ′′ rétrocompatible |
| Gestion et automatisation | Les modules suivants sont utilisés: |
| Paramètre | Spécification |
|---|---|
| Portes et vitesse | 64 ports non bloquants de 400 Gb/s (NDR) InfiniBand; 32 connecteurs OSFP; prend en charge 128 ports @ 200 Gb/s via des câbles de séparation |
| Capacité de commutation | 51.2 Tb/s de débit bidirectionnel global; > 66,5 milliards de paquets par seconde (BPPS) |
| La latence | Sub-130ns port à port avec routage dynamique (typique) |
| Processeur et mémoire | x86 Coffee Lake i3, 8 Go DDR4 SO-DIMM (2666 MT/s), 16 Go M.2 SSD |
| Interfaces de gestion | 1x USB 3. Je vous en prie.0, 1x USB (I2C), 1x RJ45 (Ethernet) et 1x RJ45 (UART) |
| Énergie | 1 + 1 redondant, échangeable à chaud, 200 ‰ 240Vac, certifié 80 PLUS Gold + |
| Refroidissement et débit d'air | Flux d'air vers l'avant de l'alimentation vers le connecteur (P2C)(modèle NS2F); unités de ventilation à chaud, refroidissement avant-arrière |
| Les dimensions (HxWxD) | 1.7 pouces (43,6 mm) x 17,0 pouces (438 mm) x 26,0 pouces (660,4 mm) |
| Le poids | 14.5 kg (31,97 livres) |
| Conditions de fonctionnement | Température: 0°C à 40°C; Humidité: 10% à 85% sans condensation; Altitude jusqu'à 3050 m |
| Réglementation et sécurité | Les produits qui sont soumis à des exigences de conformité sont les suivants: |
| Garantie | Garantie du fabricant d'un an (prolongable) |
| Numéro de pièce ordonnable | Définition | La gestion | Direction du débit d'air |
|---|---|---|---|
| MQM9700-NS2F, qui ne peut pas être utilisé | 64 ports 400 Gbps InfiniBand, commutateur géré, 32 ports OSFP | Gestionnaire de sous-réseau intégré, MLNX-OS | Énergie vers le connecteur (P2C) ️ flux d'air vers l'avant |
| Le numéro de série est le MQM9700-NS2R. | 64 ports 400Gb/s InfiniBand, commutateur géré | Géré (les mêmes caractéristiques) | Connecteur-alimentation (C2P) ️ flux d'air inverse |
| MQM9790-NS2F: Les produits de base sont les suivants: | 64 ports 400 Gb/s, commutateur non géré | Gestion externe non gérée de la FMU | Flux d'air vers l'avant P2C |
| MQM9790-NS2R | 64 ports 400 Gb/s, commutateur non géré | Non géré | Flux d'air inverse C2P |
Le QM9700-NS2F est idéal pour les clients nécessitant une gestion avancée de la boîte (gestionnaire de sous-réseau) et un flux d'air vers l'avant de l'alimentation vers le connecteur (P2C).Ce schéma de flux d'air attire l'air frais de l'allée froide par le côté de l'alimentation et les échappements par le côté du connecteurAvant de commander, vérifiez votre stratégie de débit d'air.
Les entrepôts et les partenaires de livraison permettent une expédition rapide dans le monde entier avec un emballage sécurisé.
Nos ingénieurs internes aident à valider les topologies de réseau, les plans de câblage et les exigences du micrologiciel.
Prix des partenaires autorisés avec options de garantie étendue et programmes de remplacement avancés.
Assistance dédiée en anglais, mandarin, cantonais et langues régionales pour des achats transparents.
Starsurge fournit un support de bout en bout du cycle de vie: de la consultation de conception au déploiement et à la maintenance post-vente.aide à la mise à niveau du micrologicielPour les projets de grande envergure, nous offrons une gestion de compte dédiée et une escalade technique 24/7.Des packages de soutien étendus sont disponibles sur demande.
La principale différence réside dans la direction du débit d'air: NS2F utilise le débit d'air vers l'avant de l'alimentation vers le connecteur (P2C) (entrée d'air froid du côté de l'alimentation, évacuation par le côté du connecteur),tandis que NS2R utilise le connecteur à puissance (C2P) flux d'air inverseChoisissez en fonction de la disposition de l'allée chaud/froid de votre centre de données.
Oui, le QM9700 prend en charge la rétrocompatibilité à l'aide de câbles adaptateurs appropriés ou d'options de panne pour les vitesses HDR (200G), EDR (100G) et FDR (56G).Veuillez consulter la matrice de compatibilité ou contacter Starsurge pour les SKU de câble validés.
Non, le QM9700-NS2F dispose d'un gestionnaire de sous-réseau intégré capable de gérer jusqu'à 2000 nœuds, simplifiant les déploiements de petite à moyenne taille.
Oui, le tissu InfiniBand est indépendant du fournisseur de serveur. Tout serveur avec un HCA InfiniBand pris en charge (par exemple, la série ConnectX) peut se connecter de manière transparente.
La puissance typique varie en fonction de la configuration des ports et du câblage. Les alimentateurs sont 1 + 1 redondants 200-240Vac, Gold +. Contactez-nous pour une planification détaillée de l'énergie en fonction de votre déploiement.
- Veillez à ce que la direction du flux d'air (P2C vers l'avant pour NS2F) corresponde à votre stratégie de ventilation de rack.
- Utiliser uniquement des modules NVIDIA OSFP homologués ou des câbles passifs/actifs en cuivre/fibre qualifiés pour des performances 400G.
- L'installation doit être effectuée selon les précautions ESD et par du personnel qualifié du réseau.
- Les mises à jour du micrologiciel doivent être exécutées en utilisant les directives MLNX-OS pour éviter les interruptions; planifiez les fenêtres de maintenance en conséquence.
- Confirmer que la puissance d'entrée se situe dans la plage de 200-240 V CA avec des alimentations redondantes pour maintenir une disponibilité élevée.
Fondée en 2008, Starsurge est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.et des entreprises dans le monde entierAvec une équipe de vente et technique expérimentée, nous fournissons des équipements de réseau fiables, y compris des commutateurs, des NIC, des contrôleurs sans fil, des câbles et des solutions IoT.Notre approche axée sur le client garantit uneL'assistance multilingue et les capacités de livraison mondiales font de Starsurge votre partenaire de confiance pour les solutions NVIDIA et des centres de données.
- Confirmez que la direction du débit d'air (P2C vers l'avant) correspond à la conception de l'entrée du couloir froid du centre de données
- Vérifiez l'entrée de puissance: 200-240V CA avec alimentation redondante et capacité de circuit appropriée
- Choisissez les câbles/récepteurs OSFP appropriés: cuivre actif/passif ou fibre, en fonction des exigences de distance
- Planifier la topologie du réseau (Fat Tree, DragonFly+, etc.) et les nœuds de mise à l'échelle
- ¢ S'assurer que les adaptateurs hôtes sont compatibles avec NDR (ConnectX-7 ou plus récent pour 400G) ou compatibles avec des vitesses inférieures
- - attribuer une adresse IP de gestion et réviser la configuration MLNX-OS (pas de licence supplémentaire pour la commutation de noyau)
- Préparer l'espace des racks: hauteur 1U, profondeur jusqu'à 660 mm, y compris la gestion des câbles et le câblage électrique
