NVIDIA Quantum-2 QM9700-NS2R Commutateur géré par InfiniBand à 64 ports 400G
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Document: | MQM9700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MQM9700-NS2R (920-9B210-00RN-0M2) | taux de transmission: | 400G |
|---|---|---|---|
| Ports: | 64 | Technologie: | Infiniband |
| Vitesse maximale: | NDR | Forfait Transport: | Emballage |
| Mettre en évidence: | NVIDIA Quantum-2 400G commutateur InfiniBand,Commutateur géré InfiniBand à 64 ports,Commutateur réseau Mellanox Quantum-2 |
||
Description de produit
Débit de 400 Gbit/s par port NDR leader du secteur | Débit agrégé de 51,2 Tbit/s | Calcul en réseau SHARPv3 | Latence ultra-faible pour les réseaux IA et HPC

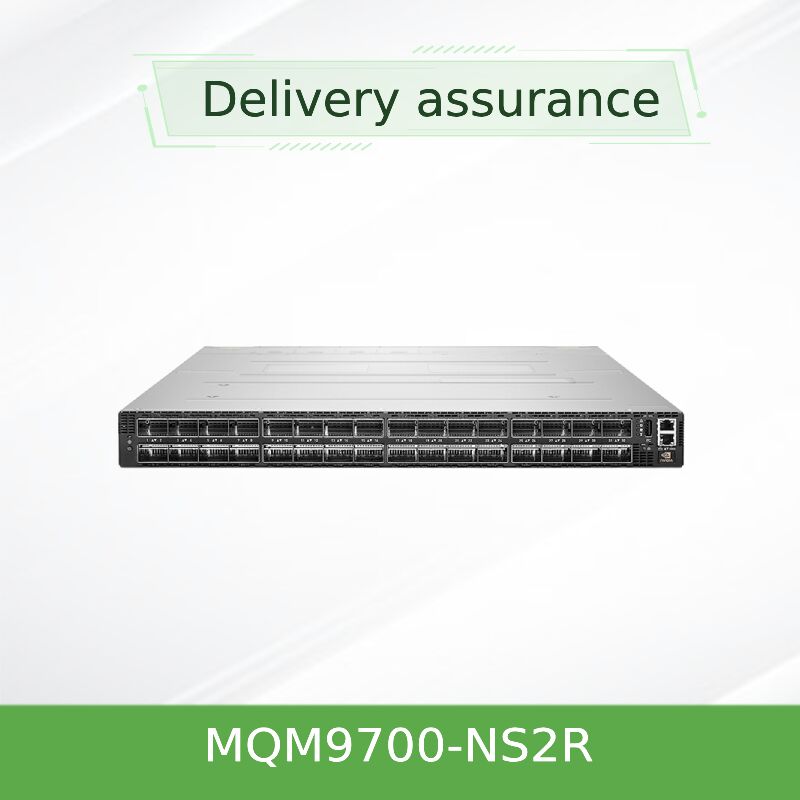

Le NVIDIA Quantum-2 QM9700-NS2R est un commutateur InfiniBand 1U entièrement géré offrant 64 ports de bande passante non bloquante de 400 Gbit/s (NDR), un débit sans précédent. Conçu pour les clusters d'IA à grande échelle, la recherche scientifique et le calcul haute performance (HPC), il permet une évolutivité massive avec un débit bidirectionnel agrégé de 51,2 Tbit/s et plus de 66,5 milliards de paquets par seconde. Tirant parti de SHARPv3, du routage adaptatif et de RDMA, le QM9700-NS2R accélère le mouvement des données et le calcul en réseau pour les charges de travail les plus exigeantes.
- Radix du commutateur : 64 ports 400G non bloquants (32 connecteurs OSFP)
- Débit : 51,2 Tbit/s bidirectionnel agrégé
- Taux de paquets : >66,5 milliards de paquets par seconde (BPPS)
- SHARPv3 : Amélioration de l'accélération IA 32x par rapport à la génération précédente
- Flux d'air : Flux d'air inversé connecteur vers alimentation (C2P), idéal pour le confinement des allées chaudes
- Gestion : Gestionnaire de sous-réseau intégré pour jusqu'à 2 000 nœuds, MLNX-OS, CLI, WebUI, SNMP, API JSON
- Alimentation et refroidissement : Alimentation redondante 1+1 remplaçable à chaud, unités de ventilation remplaçables à chaud, option avant vers arrière ou arrière vers avant (configuré C2P)
Basée sur la plateforme NVIDIA Quantum-2, la série QM9700 redéfinit la densité et l'efficacité de la commutation de centre de données. Le QM9700-NS2R (géré, flux d'air C2P) intègre 64 ports InfiniBand 400 Gbit/s dans un châssis compact 1U. Il prend en charge la technologie de division de port pour fournir jusqu'à 128 ports 200 Gbit/s, offrant des topologies flexibles comme Fat Tree, DragonFly+, SlimFly et Torus multidimensionnel. La rétrocompatibilité avec les générations InfiniBand précédentes assure une intégration transparente dans l'infrastructure existante. Avec une télémétrie avancée, un contrôle de la congestion et des capacités de réseau auto-réparateur, ce commutateur maximise le débit des applications tout en simplifiant les opérations.

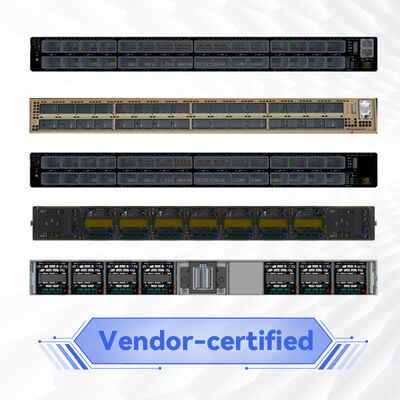

32 cages OSFP prenant en charge le NDR 400G ou 128x200G via des câbles séparateurs, offrant le commutateur InfiniBand le plus dense en rack supérieur au format 1U.

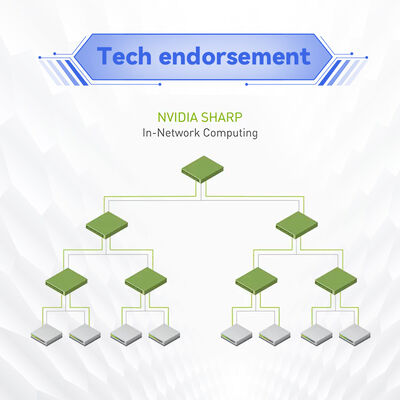

Le protocole NVIDIA Scalable Hierarchical Aggregation and Reduction (SHARP) de troisième génération accélère les opérations collectives d'IA jusqu'à 32 fois, réduisant le mouvement des données et la latence.
L'accès direct à la mémoire à distance (RDMA) et le routage adaptatif éliminent les goulots d'étranglement, tandis que le mappage amélioré des voies virtuelles et le contrôle de la congestion maintiennent des performances constantes.
Le basculement automatique, la retransmission au niveau de la liaison et les capacités de surveillance avancées garantissent des opérations non perturbatrices pour les charges de travail critiques.
Le gestionnaire de sous-réseau intégré prend en charge jusqu'à 2000 nœuds dès la sortie de la boîte ; gestion complète du châssis via CLI, WebUI, SNMP et API JSON/REST.
Optimisé pour des conceptions de clusters évolutives et rentables ; le radix à double densité réduit les couches réseau et abaisse le coût total de possession.
La plateforme Quantum-2 intègre la dernière technologie SerDes 400G de NVIDIA, offrant une capacité de commutation de 51,2 Tbit/s. Les innovations clés incluent SHARPv3 le calcul en réseau, qui décharge les opérations collectives des nœuds de calcul, améliorant considérablement l'efficacité de l'entraînement IA. Le commutateur utilise l'accès direct à la mémoire à distance (RDMA) pour contourner la surcharge du noyau, atteignant une latence de l'ordre de la microseconde. Le routage adaptatif distribue dynamiquement le trafic sur plusieurs chemins pour éviter les points chauds, tandis que la qualité de service (QoS) améliorée et le mappage des voies virtuelles (VL) garantissent la bande passante pour les applications critiques. Le QM9700-NS2R intègre également une télémétrie avancée pour la surveillance du tissu en temps réel et des capacités d'auto-réparation qui redirigent automatiquement le trafic autour des défaillances de liaison.
- Clusters IA et apprentissage automatique : Les commutateurs NDR à radix élevé permettent des supercalculateurs GPU massifs avec SHARPv3 accélérant les collectifs NCCL.
- Centres de recherche HPC : Les topologies SlimFly ou Fat Tree connectent des milliers de nœuds avec une latence ultra-faible pour la simulation météorologique, la génomique et la physique.
- Centres de données d'entreprise : Consolidez le trafic Est-Ouest avec une architecture spine-and-leaf 400G, réduisant le nombre de niveaux et les coûts opérationnels.
- Cloud et hyperscale : DragonFly+ et torus multidimensionnel pour une évolutivité maximale avec une densité de bande passante élevée par unité de rack.
- Extension de stockage et d'E/S : Connectez des systèmes de stockage haute performance utilisant NVMe over Fabrics (NVMe-oF) via InfiniBand.

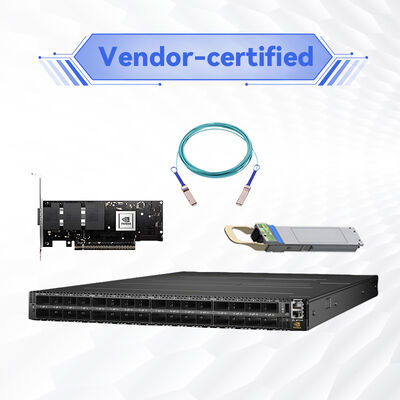

Le QM9700-NS2R est entièrement interopérable avec les adaptateurs InfiniBand NVIDIA (ConnectX-6, ConnectX-7, ConnectX-8), les câbles (cuivre actif/passif, fibre active, modules optiques) et les générations FDR/EDR/HDR précédentes. Il exécute MLNX-OS avec un support API étendu pour les frameworks d'automatisation. Compatible avec NVIDIA Unified Fabric Manager (UFM) pour la surveillance avancée, l'analyse prédictive et la télémétrie. Le commutateur s'intègre de manière transparente avec les principaux planificateurs HPC et les outils d'automatisation réseau ouverts.
| Composant | Modèles/Normes pris en charge |
|---|---|
| Cartes d'interface hôte | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, cartes d'interface hôte NDR 400G |
| Câbles et émetteurs-récepteurs | Cuivre passif OSFP (jusqu'à 2,5 m), cuivre actif, fibre active (jusqu'à 500 m), modules optiques (adaptateurs QSFP-DD vers OSFP pour division 200G) |
| Vitesses InfiniBand précédentes | HDR (200 Gbit/s), EDR (100 Gbit/s), FDR (56 Gbit/s) – rétrocompatible |
| Gestion et automatisation | MLNX-OS, UFM, Prometheus/Grafana via SNMP, JSON-RPC, modules Ansible |
| Paramètre | Spécification |
|---|---|
| Ports et vitesse | 64 ports InfiniBand NDR 400 Gbit/s non bloquants ; 32 connecteurs OSFP ; prend en charge 128 ports à 200 Gbit/s via des câbles séparateurs |
| Capacité de commutation | Débit bidirectionnel agrégé de 51,2 Tbit/s ; >66,5 milliards de paquets par seconde (BPPS) |
| Latence | Inférieure à 130 ns de port à port avec routage dynamique (typique) |
| Processeur et mémoire | x86 Coffee Lake i3, 8 Go DDR4 SO-DIMM (2666 MT/s), SSD M.2 16 Go |
| Interfaces de gestion | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Alimentation | Redondante 1+1, remplaçable à chaud, 200–240 V CA, certifiée 80 PLUS Gold+ |
| Refroidissement et flux d'air | Flux d'air inversé connecteur vers alimentation (C2P) (modèle NS2R) ; unités de ventilation remplaçables à chaud, options avant/arrière |
| Dimensions (H x L x P) | 43,6 mm x 438 mm x 660,4 mm |
| Poids | 14,5 kg |
| Conditions de fonctionnement | Température : 0 °C à 40 °C ; Humidité : 10 % à 85 % sans condensation ; Altitude jusqu'à 3050 m |
| Réglementation et sécurité | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Garantie | Garantie fabricant de 1 an (extensible) |
| Numéro de pièce commandable | Description | Gestion | Direction du flux d'air |
|---|---|---|---|
| MQM9700-NS2R | Commutateur InfiniBand 64 ports 400 Gbit/s, géré, 32 ports OSFP | Gestionnaire de sous-réseau intégré complet, MLNX-OS | Connecteur vers alimentation (C2P) – flux d'air inversé |
| MQM9700-NS2F | Commutateur InfiniBand 64 ports 400 Gbit/s, géré | Géré (mêmes fonctionnalités) | Alimentation vers connecteur (P2C) – flux d'air avant |
| MQM9790-NS2R | Commutateur InfiniBand 64 ports 400 Gbit/s, non géré | Non géré, gestion UFM externe | Flux d'air inversé C2P |
| MQM9790-NS2F | Commutateur InfiniBand 64 ports 400 Gbit/s, non géré | Non géré | Flux d'air avant P2C |
Le QM9700-NS2R est idéal pour les clients nécessitant une gestion avancée sur boîtier (gestionnaire de sous-réseau) et un flux d'air connecteur vers alimentation (évacuation vers l'allée froide). Confirmez la compatibilité du flux d'air avec la conception thermique de votre centre de données avant de commander.
Les entrepôts et les partenaires de distribution permettent une expédition rapide dans le monde entier avec un emballage sécurisé.
Nos ingénieurs internes aident à valider les topologies réseau, les plans de câblage et les exigences de micrologiciel.
Prix de partenaire agréé avec options de garantie étendue et programmes de remplacement avancé.
Support dédié en anglais, mandarin, cantonais et langues régionales pour un approvisionnement transparent.
Starsurge fournit un support de cycle de vie de bout en bout : de la consultation de conception au déploiement et à la maintenance après-vente. Nos services comprennent des conseils d'installation sur site, le traitement des RMA, l'assistance à la mise à niveau du micrologiciel et des solutions de câblage personnalisées. Pour les projets à gros volume, nous offrons une gestion de compte dédiée et une escalade technique 24h/24 et 7j/7. Le QM9700-NS2R est livré avec une garantie matérielle de 1 an ; des forfaits de support étendus sont disponibles sur demande.
La seule différence est la direction du flux d'air : le NS2R utilise un flux d'air inversé connecteur vers alimentation (C2P), tandis que le NS2F utilise un flux d'air avant alimentation vers connecteur (P2C). Choisissez en fonction de la conception thermique de votre rack (allée chaude/allée froide).
Oui, le QM9700 prend en charge la rétrocompatibilité à l'aide de câbles adaptateurs appropriés ou d'options de dérivation pour les vitesses HDR (200G), EDR (100G) et FDR (56G). Veuillez consulter la matrice de compatibilité ou contacter Starsurge pour les références de câbles validées.
Non, le QM9700-NS2R dispose d'un gestionnaire de sous-réseau intégré sur boîtier capable de gérer jusqu'à 2000 nœuds, simplifiant les déploiements de petite à moyenne taille. Pour les tissus plus grands, un SM ou UFM externe peut être utilisé.
Oui, le tissu InfiniBand est indépendant du fournisseur de serveur. Tout serveur doté d'une carte d'interface hôte InfiniBand prise en charge (par exemple, série ConnectX) peut se connecter de manière transparente.
La consommation électrique typique varie en fonction de la configuration des ports et du câblage. Les alimentations sont redondantes 1+1, 200-240 V CA, classées Gold+. Contactez-nous pour une planification détaillée de l'alimentation.
- Assurez-vous que la direction du flux d'air (C2P pour NS2R) correspond à votre stratégie de ventilation du rack pour éviter la surchauffe.
- Utilisez uniquement des modules OSFP NVIDIA approuvés ou des câbles en cuivre/fibre optique actifs/passifs qualifiés pour des performances 400G.
- L'installation doit suivre les précautions ESD et être effectuée par du personnel réseau qualifié.
- Les mises à jour du micrologiciel doivent être exécutées selon les directives MLNX-OS pour éviter les interruptions ; planifiez les fenêtres de maintenance en conséquence.
Fondé en 2008, Starsurge est un fournisseur axé sur la technologie de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Nous servons les secteurs gouvernemental, de la santé, de la fabrication, de l'éducation, de la finance et des entreprises dans le monde entier. Avec une équipe de vente et technique expérimentée, nous fournissons des équipements réseau fiables, notamment des commutateurs, des cartes réseau, des contrôleurs sans fil, des câbles et des solutions IoT. Notre approche axée sur le client garantit une infrastructure évolutive, efficace et prête pour l'avenir. Le support multilingue et les capacités de livraison mondiale font de Starsurge votre partenaire de confiance pour les solutions NVIDIA et de centres de données.
- ☑ Confirmer que la direction du flux d'air (C2P) correspond à la disposition de votre centre de données
- ☑ Vérifier l'entrée d'alimentation : 200–240 V CA avec alimentations redondantes
- ☑ Sélectionner les câbles/émetteurs-récepteurs OSFP appropriés : cuivre actif/passif ou fibre, en fonction de la distance
- ☑ Planifier la topologie réseau (Fat Tree, DragonFly+, etc.) et le nombre de nœuds à mettre à l'échelle
- ☑ S'assurer que les cartes d'interface hôte sont compatibles NDR (ConnectX-7 ou plus récent pour 400G)
- ☑ Allouer une adresse IP de gestion et examiner les licences MLNX-OS (aucune licence supplémentaire pour la commutation de base)
- ☑ Préparer l'espace rack : hauteur 1U, profondeur jusqu'à 660 mm, y compris la gestion des câbles
